Утеплитель для плоской кровли: какой и как выбрать, уложить

Как по правилам выполнить утепление плоской кровли снаружи или изнутри, что служит ориентиром при выборе утеплителя и технологии устройства теплоизоляции крыши.

Содержание

Нюансы теплоизоляции плоской крыши

Утепление плоских крыш производится по особым правилам, отличающимся от принципов теплоизоляции скатных собратьев. Аналогия прослеживается только в последовательности укладки слоев кровельного пирога. У плоских конструкций нет стропильных систем, среди элементов которых удобно размещать теплоизоляционный слой.

Не к чему прибивать обрешетку, формирующую вентиляционный зазор для проветривания компонентов. Вместо каналов для вентиляции при необходимости создаются своеобразные продухи за счет частичной приклейки покрытия к подстилающей основе.

Утепление плоской крыши и его устройство

Согласно строительным традициям кровельный пирог плоской кровли устраивают путем последовательного водружения его составляющих друг на друга. В числе традиционных компонентов:

  • Пароизоляция. Играет роль преграды на пути бытовых испарений. Располагается со стороны жилых, хозяйственных и т.п. помещений.
  • Теплоизоляция. Препятствует прохождению тепловых волн изнутри наружу постройки и в обратном направлении. Заодно справляется с обязанностями барьера для звуковых колебаний.
  • Гидроизоляция. Укрывает теплоизоляцию снаружи, защищая ее от атмосферной воды. Настилается в 4-6 рядов в зависимости от размера уклонов крыши, направляющих воду к водоприемникам, и от технических характеристик кровельного материала. Внешний слой гидроизоляции обычной кровли служит финишным покрытием. При сооружении балластных крыш поверх гидроизоляции укладывается гравий, почвенно-растительный слой, тротуарная плитка и пр.

Нарушение последовательности расположения слоев и правил укладки заканчивается плачевно для собственников, вынужденных выкладывать немалые суммы за ремонт или даже за тотальную реконструкцию крыши.

Какие плоские кровли включают систему утепления

Отметим, что означенные слои вместе с их последовательностью укладки употребляются только в случае необходимости сохранить тепло, полученное при обогреве помещений.

Крышу летней кухни или сарая для хранения дачного инвентаря утеплять нет резона. В таких ситуациях кровельный пирог включает только гидроизоляцию, если устраивается по бетонной основе, или состоит из сборной стяжки и гидроизоляции, если в качестве основания используется профнастил.

наши преимущества

Широкий ассортимент

Самый полный ассортимент материалов Технониколь в одном месте

Стабильность качества

Продукция соответствует ГОСТам
и международным стандартам качества
ISO 9001

Покупка у производителя

100% оригинальная продукция.
Гарантия
на все товары и услуги

Доставка и самовывоз

Быстрая и бережная
доставка по России в день заказа или в любой удобный Вам день

Возврат товара

Ошиблись с выбором или остались излишки? Примем товар и вернём деньги
без вашего визита в офис Согласно условиям
возврата товара

Качественный сервис

7 дней в неделю оказываем профессиональные консультации
по продукту, расчету материалов, сопровождению монтажа

Почему теплоизоляция плоской кровли так важна?

Конструкция ровной кровли представляет собой настил из жесткого материала. Обычно это профнастил или железобетонное перекрытие, через которые очень быстро происходит теплообмен. Такие процессы следует отсекать уверенно и на корню с помощью утеплителя для плоской крыши.

При выборе толщины теплоизоляции следует учитывать теплотехнический расчёт, особенности материала и конструкции кровли.

Как и чем утеплить плоскую кровлю?

Утепление плоской кровли – наиважнейшая задача, с помощью которой можно значительно сократить теплопотери и, следовательно, расходы на электроэнергию. Кроме этого, теплоизолирующий слой препятствует появлению конденсата, что позволяет в разы увеличить срок безремонтной эксплуатации кровли. Но и это еще не все! Благодаря утепленной крыше в помещениях, расположенных непосредственно под ней, создается благоприятный микроклимат.

Каковы требования к теплоизоляции плоских кровель

Плоская кровля почти всегда устраивается при отсутствии теплого чердака. Между обитаемой зоной и улицей есть всего одна достаточно тонкая перегородка, которая не может похвастаться хорошим сопротивлением теплопередаче.

Задача, как и в большинстве случаев, решается добавлением прослойки из материала, плохо проводящего тепло. Просто на первый взгляд, но при практической реализации подобных проектов возникает масса вопросов: в каком именно месте закладывать утеплитель, сколько и какой, как обеспечить его защиту и долгий срок службы?

Вносят свою специфику и индивидуальные особенности самой кровли, ведь зачастую она является эксплуатируемой, а порой даже имеет насыпную структуру и собственное озеленение. Согласитесь, что слой керамзита или газонного грунта в 30 см сам по себе служит довольно неплохим теплоизолятором, а значит, можно избежать наращивания толщины более дорогого утеплителя.

Утепление плоской кровли

Нельзя забывать и о том факте, что условия использования утеплителя на плоской кровле кардинально отличаются от всех прочих систем утепления. Если в общем случае утеплитель, будь то минвата или пенопласт, остаются запертыми в защищённом слое и полностью обездвижены, то на эксплуатируемой крыше влияние динамических нагрузок выражено очень ярко. А ведь большинство утеплителей — лёгкие пористые материалы, которые не очень-то хорошо переносят механические воздействия на протяжении долгого времени.

Плоская кровля: перспективы и возможности для частных застройщиков

Даже самым смелым фантазиям не угнаться за теми форматами, которые существуют сегодня в оформлении плоской кровли.

  • возможность использования кровельного пространства для деловых встреч и мероприятий;
  • возможность организовать на крыше спортивную или детскую площадку с игровыми зонами и даже бассейном;
  • зона барбекю на крыше загородного дома, небольшой парк или рабочий кабинет под открытым небом – все это примеры удачного оформления обыкновенной, на первый взгляд, плоской кровли.

Непредвзятое отношение ко всему новому и перспективному рождает эксклюзивные строительные решения. Дополнив их качественными и современными материалами, можно получить одновременно и долговечную и эстетичную кровельную систему.

Утеплители для кровли: виды, свойства, технология применения

По оценкам специалистов, именно через крышу здание теряет почти треть тепла. Насколько неутепленная крыша остужает дом, зависит от типа кровли и материалов, из которого она сделана. В некоторых случаях достаточно утеплить крышу только снаружи или изнутри, в других делается и наружное, и внутреннее ее утепление.

Утеплитель для плоской кровли

Схема утепления кровли.

Утепление пенопластом

Перед тем, как утеплить плоскую крышу пенопластом придется хорошо потрудиться и разломать утеплитель на мелкие части. Подойдет пенопласт любой плотности, любого вида и любой формы. Средний размер кусочков 3*3 сантиметра. Для утепления кровли пенопласт размешивается с обычной бетонной смесью и заливается на крыше в качестве стяжки. Стяжка в обязательном порядке должна быть армированной, чтобы впоследствии бетон не разошелся.

Основная проблема в том, что для плоской кровли потребуется очень много кусков пенопласта. Также, такой вид утепления не будет иметь большой эффективности. Скорее, его можно использовать как дополнительную термоизоляцию.

Что нужно знать об устройстве эксплуатируемой кровли

При строительстве здания с эксплуатируемой кровлей необходимо будет решить огромное количество задач и проблем. Например, укрепление несущих конструкции или решение вопроса с ремонтом кровельного пирога.

Определённые сложности представляют и работы по укладке утеплителя и гидроизоляции. Чтобы во время использования у вас не возникало большое количество трудностей и проблем, связанных с эксплуатацией, следует уделить большое внимание процессу проектирования. Для возведения такой конструкции стоит использовать только качественные и проверенные строительные материалы.

Утеплитель для эксплуатируемой кровли

Для создания эксплуатируемой кровли нужно основательно продумать каждый узел

Важно! Все ошибки, допущенные при обустройстве эксплуатируемой кровли, могут оказаться фатальными и повлечь за собой необратимые и неприятные процессы. Поэтому обязательно стоит ознакомиться с особенностями возведения данной конструкции. Вот основные:

Угол уклона должен быть небольшим (до полутора градусов)

Гидроизоляция плоской эксплуатируемой кровли обязательно требует использования плёночных материалов.

Воронки и скапперы – обязательные элементы конструкции. Такие приспособления обеспечат качественное водоотведение.

Непременно стоит позаботиться об обогреве элементов водоотведения в холодное время года.

Нельзя забывать о том, что нужна система дополнительной вентиляции кровельного пирога.

Утеплитель должен быть только жёсткого плитного типа.

Разновидности плоской кровли по типу кровельного пирога

Плоская кровля – это строительная система, состоящая из кровельного пирога, положенного на верхнее перекрытие строительного объекта.

По типу кровельного пирога плоские кровли делятся на традиционные и инверсионные. Запомнить, чем отличаются между собой эти строительные решения, очень легко.

Конструкция традиционных кровель, к примеру, основана на давно устоявшихся принципах: финишные покрытия, непосредственно контактирующее с дождем или снегом, традиционно принято располагать в самом верху кровельного пирога. Классический пример гидроизоляции традиционных плоских кровель – рулонные материалы на битумно-полимерной основе. Пример – распространенный, но не самый удачный. В этом плане прекрасно себя зарекомендовала ПВХ Мембрана PLASTFOIL, которую можно применять даже без демонтажа старого кровельного покрытия.

Под инверсией принято понимать нарушение привычного порядка – перестановку вещей и предметов. Конструкция инверсионной кровли предполагает укладку гидроизоляции снизу – под слоем утеплителя и другими слоями кровельного пирога. Кровельный пирог в этом случае получается «перевернутым» (инвертированным), но гидроизоляционное полотно получает надежную защиту от внешних воздействий. Это достаточно практичное решение, которое продлевает срок службы кровельного покрытия и позволяет за те же деньги построить систему, максимально защищенную от неблагоприятных воздействий.

По функциональному предназначению кровельные системы делятся на две группы:

  1. Неэксплуатируемая кровля – простая и надежная система. Ее основная функция – защита помещений от атмосферных осадков, жары, холода и других климатических факторов. Конструкция неэксплуатируемой кровли не рассчитана на интенсивные нагрузки, но без проблем выдерживает вес людей, занимающихся ее диагностикой и обслуживанием.
  2. Эксплуатируемая кровля – более сложная и функциональная система. Она предназначенная для интенсивной эксплуатации и, как правило, оснащается декоративными или защитными финишными покрытиями (тротуарной плиткой, террасной доской и т. д.). Яркими примерами использования эксплуатируемой кровли являются зоны отдыха, спортивные площадки, а также прочие функциональные пространства, организуемые на крыше.

Рассмотрим перечисленные разновидности более подробно. Приведем примеры эксплуатируемых и неэксплуатируемых систем с утеплителем нового поколения ПЕНОПЛЭКС и полимерной гидроизоляционной мембраной PLASTFOIL.

Для начала ознакомимся с  примерами эксплуатируемых кровель.

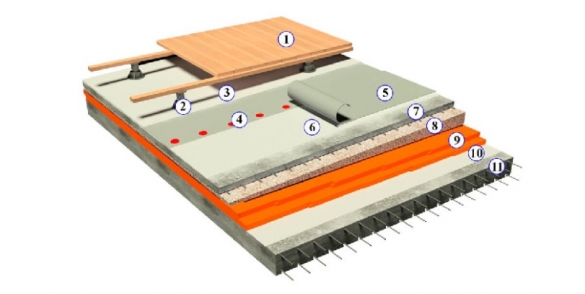

Традиционная кровля с террасной доской

Традиционная кровля с террасной доской на регулируемых подставках – практичное, долговечное и довольно распространенное решение.

Ее пирог состоит из следующих слоев:

  • финишное покрытие – террасная доска, смонтированная на специальных телескопических подставках (бузонах);
  • гидроизоляция (армированная гидроизоляция Plastfoil);
  • разделительный слой (геотекстиль или стеклохолст);
  • жесткое основание из цементно-песчаного раствора или сборное – из листовых материалов: ХЦЛ, ЦСП, ОСП, ФАНЕРА… (обустройство такого основания необходимо при высоких нагрузках на кровлю, если же кровля подвергается исключительно пешеходным нагрузкам, без него можно обойтись);
  • утеплитель ПЕНОПЛЭКС;
  • пароизоляция;
  • основание (жб плита, профилированный лист, иное).

Эксплуатируемая кровля с традиционным кровельным пирогом – это решение, которое широко используется в частном, многоэтажном и промышленном строительстве. Ограничений по его применению нет.

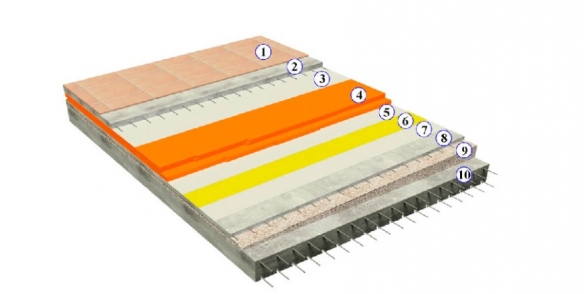

Инверсионная кровля с плиткой

Инверсионная кровля с финишным покрытием из тротуарной плитки – современное и эстетичное решение для частного строительства.

Кровельный пирог в данном случае будет иметь следующую структуру:

  • финишный слой (тротуарная плитка);
  • дренажный слой (гравий фракции 10…12 мм) или цементно-песчаная стяжка;
  • разделительный слой (геотекстиль);
  • утеплитель ПЕНОПЛЭКС для плоской кровли;
  • разделительный слой (геотекстиль);
  • армированная гидроизоляционная мембрана Plastfoil;
  • разделительный слой (геотекстиль или стеклохолст);
  • основание.

Тротуарная плитка не является единственно возможным решением для декорирования инверсионной эксплуатируемой кровли. Вместо нее можно использовать террасную доску или, к примеру, зеленю кровлю – совершенно уникальное решение, которое в настоящее время уверенно набирает популярность.

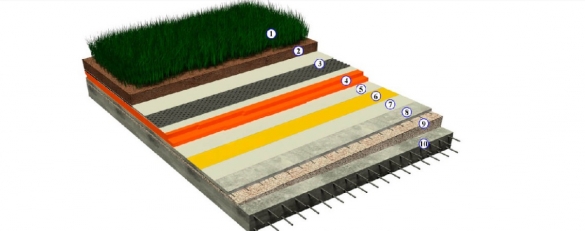

Инверсионная зеленая кровля

Кровельный пирог зеленой кровли состоит из следующих слоев:

  • растительный слой;
  • дренажный слой (гравий, керамзит, и т. д.);
  • разделительный слой (геотекстиль или стеклохолст);
  • утеплитель ПЕНОПЛЭКС для плоской кровли;
  • противокорневой защитный слой (корнезащитная пленка с фунгицидными добавками);
  • армированная гидроизоляционная мембрана Plastfoil;
  • разделительный слой (геотекстиль или стеклохолст);
  • основание.

Зеленые насаждения растительного слоя – это декоративные травы, небольшие кустарники и даже деревья.

Рассмотрим конструкцию неэксплуатируемых кровель.

Классификация утепляемых плоских крыш

Внешняя простота плоской крыши способна привести в глубокое недоумение домашних умельцев, желающих по-быстрому возвести крышу над частной собственностью. Удивятся и те, кто признает плоскую кровлю бюджетным вариантом.

Если крыша построена по уму: с должным количеством гидроизоляционных слоев, с утеплителем необходимой толщины, с парапетами, водостоком и его подогревом, стоить в итоге она будет весьма прилично, но и работать безукоризненно.

Схема утепления совмещенной теплой кровли

Утеплению подлежат плоские крыши следующих категорий:

  • Совмещенные, они же бесчердачные. Их кровельная конструкция совмещена с потолочным перекрытием. Утепление проводится путем укладки теплоизоляции с сопутствующими слоями поверх основания. Плюс совмещенных систем заключается в том, что они практически не нуждаются в зимней очистке от снежного покрова. Ведь перекрытие регулярно обогревается изнутри. Незначительные снежные залежи без проблем устраняются естественной силой ветра, ввиду чего подобные крыши рекомендовано оснащать не парапетами, а решетчатыми ограждениями. Недостаток: состояние кровли сложно мониторить. Малейшее повреждение отразиться протечками с последующей серьезной реставрацией кровельного пирога.
  • Чердачные, имеющие два подвида в рамках категории. Чердачное перекрытие первого подвида дополняется сверху легкой надстройкой. Ясно, что изолировать в таких случаях следует потолочное перекрытие. В схеме второго подвида чердачная надстройка и перекрытие являются независимыми конструкциями. Значит, утепление допустимо по обоим из них. Плюс чердачных конструкций заключается в свободном отслеживании состояния кровли и в своевременном выявлении назревающих протечек. Хозяева могут просушивать кровельный пирог банальным проветриванием чердака. В числе весомых достоинств значится возможность проводить утепление по завершению строительства крыши. Недостаток кроется во внушительной стоимости, которая, впрочем, окупается за счет длительной эксплуатации и редких ремонтов.

Вторая категория чердачных кровельных систем предполагает, что теплоизоляцию можно располагать либо в пределах надстройки, либо над перекрытием. Однако в приоритете второй вариант укладки утеплителя для плоской кровли.

Согласно второй схеме между кровельным покрытием и системой теплоизоляции формируется воздушная камера. Это чердак, разделяющий конструкцию на две части с разнящимся температурным фоном.

Как утеплить плоскую кровлю с чердаком

Разница между наружной и внутренней температурой чердачной крыши будет не такой значительной, как бывает у конструкций без чердака. Температурный перепад будет не столь резким и разрушительным. Плюс минимум конденсата, в чем и заключается секрет долгожительства чердачных крыш.

Как выбрать утеплитель для плоской крыши?

Прежде, чем покупать теплоизоляцию следует определиться с типом конструкции. Плоская крыша – большое пространство, которое можно эффективно задействовать или просто оставить без использования. Как ним распорядиться – решать Вам. Итак, поехали!

  • Эксплуатируемые кровли – самый интересный с точки зрения дизайна объект. Тут можно устроить сад, парковку, прогулочное пространство, спортивные площадки и открытую террасу. Конструкция крыши может быть разнообразной, главное, что их отличает – использование под нагрузкой передвижения людей или транспорта.
  • Балластная плоская кровля может быть эксплуатируемой и неэксплуатируемой. Основанием выступает прочное бетонное или железобетонное основание с небольшим уклоном, чтобы обеспечить отток воды. Утеплитель плоской крыши должен выдерживать нагрузку балласта, а чтобы он не намок, устраивают гидроизоляционный слой.
  • Инверсионная кровля также может быть рассчитана на эксплуатацию как прогулочная площадка. Суть плоской конструкции отображает её название. Многослойная система отделена от помещений или чердака полотном гидроизоляции. Тут потребуется утеплитель с низким водопоглощением.
  • Неэксплуатируемая крыша – самый простой тип конструкции. Самое главное её назначение сберечь тепло и защитить внутренние помещения от осадков. Тут подойдут плиты любой теплоизоляции плоской кровли, главное правильно подобрать толщину слоя, а сверху смонтировать ПВХ мембрану или битумное гидроизоляционное покрытие.

Теперь самое время разобраться, как выбрать утеплитель для плоской крыши. Какие марки и тип изоляции купить, в каких системах можно их использовать, читайте дальше!

Однослойная и двухслойная теплоизоляция

Утепление плоской кровли можно осуществлять посредством укладки одного или двух слоев.

Однослойная теплоизоляционная система

Ее основной отличительной особенностью является выполнение на основе утеплителя для плоских крыш одной плотности. При планировании создания эксплуатируемой кровли, как уже было сказано, над теплоизоляционным слоем производится укладка бетонной стяжки. Применение подобной системы целесообразно в случае ремонта старой конструкции или при строительстве складских помещений, зданий промышленного назначения, гаражей.

Двухслойная теплоизоляционная система

Ее устройство совершенно другое. Верхний слой должен выполняться на основе отличающегося повышенной плотностью и значительной прочностью утеплительного материала. Его основной задачей является перераспределение механической нагрузки. Толщина данного слоя должна составлять 30-50 мм.

Назначением нижнего слоя является выполнение основной теплоизолирующей функции. Его толщина сохраняется в пределах 70-170 мм.

Подобная конструкция значительно уменьшает вес крыши, благодаря чему сокращается нагрузка на перекрытия. Этот момент крайне важен при ремонте старых построек.

Сегодня строительный рынок предлагает материалы нового поколения, которые сочетают в себе качественные характеристики обоих слоев. Верхний край таких утеплителей отличается значительной жесткостью, а нижний намного мягче. Монтаж таких плит занимает очень мало времени и не связан с какими-либо трудностями.

Видео описание

Как проходит процесс гидроизоляции эксплуатируемой кровли в этом видео:

Утепление керамзитом

Этот вариант утепления плоских эксплуатируемых крыш используется давно. Постепенно он теряет свою популярность в частном домостроении, потому что керамзитовый слой по толщине уступает и минераловатному, и пенополистирольному. И здесь разница в 2-2,5 раза. К тому же керамзит тяжелее двух его конкурентов, что увеличивает нагрузки на несущие конструкции строения.

Буквально несколько слов о том, как проводят теплоизоляцию керамзитом:

  • теплоизоляционный материал рассыпают по поверхности плоской крыши;
  • выравнивают, строго соблюдая толщину засыпки;
  • сверху укладывают армирующий каркас из стальной сетки;
  • заливают бетонный раствор.
утепление плоской крыши

Схема расположения слоев на плоской крыше при ее утеплении керамзитом Источник stroy-legion.ru


Теплоизоляция пенополиуретаном

Необходимо отметить, что вспененный полиуретан – материал с лучшими теплоизоляционными свойствами. Наносится он в виде пены на обрабатываемую поверхность, которая после высыхания образует достаточно прочные слой, на ее поверхности вы не найдете ни одного шва. Поэтому этот способ теплоизоляции называют бесшовным.

Но есть у пенополиуретана два серьезных отрицательных момента:

  • для нанесения утеплителя требуется специальное оборудование;
  • стоит теплоизоляционный материал дорого.

И, невзирая на это, пенополиуретан – достаточно популярный вариант утепления кровель разного вида, формы и размеров. Что касается технологии, то пена просто наносится на поверхность плоской крыши небольшой толщины.

В видео показано, как проводят утепления плоской кровли с помощью пенополиуретана:

Пенобетон

Этот материал является бетонным раствором, состоящего из цемента, песка и воды, куда добавляют пенообразователи. То есть сам по себе раствор не является пенным. Пузырьки воздуха образуются внутри него по мере высыхания и затвердевания смеси.

Прочность материала зависит от объема вносимых компонентов. Чем меньше пенообразователя, тем прочнее и тяжелее масса. Но при этом уменьшаются теплоизоляционные свойства. Для формирования покрытия плоских крыш можно использовать раствор с низкими прочностными характеристиками. Сегодня производители рекомендуют добавлять в пенобетон модифицирующие добавки, которые увеличивают морозостойкость смеси, ее влагостойкость, снижают усадку нанесенного слоя.

Чаще всего пенобетон используют для теплоизоляции крыш плоской формы промышленных зданий и объектов. В частном домостроении применяют его редко. Но если требуется сформировать кровли эксплуатируемого типа, тот этот вариант – один из лучших.

утеплитель для плоской кровли под стяжку

Заливка на плоскую крышу пенобетона Источник vl-fasad.ru

При этом надо добавить, что пенобетон – материал недешевый, плюс для его заливки на крышах требуется оборудование. Да и его транспортировка – процесс непростой, требуется специальный автотранспорт или тележка, на которую устанавливают емкость с пенистым материалом.

В видео показано, как проводят теплоизоляцию плоской крыши с помощью пенобетона:

sadovye-domiki-s-verandoy-plyusy-i-minusy-iz-chego-luchshe-postroit-populyarnye-proekty-46253.jpg

Разбор технических нюансов

На выбор способа утепления плоской крыши влияет ряд обстоятельств, среди которых финансовые возможности владельца здания, требующиеся параметры теплоизоляции и несущая способность постройки.

В качестве утеплителя применяются практически все виды материалов, используемые для защиты стен и перекрытий: керамзит, легкие бетоны, плиты из минеральных и синтетических материалов. Однако список востребованных вариантов для утепления плоских крыш сейчас возглавляют:

  • Пенополистирол – жесткий материал, полученный посредством прессования и спекания гранул стирола. Легкие, достаточно прочные плиты применяются в качестве прослойки, поверх которой заливается стяжка.
  • Экструзионный пенополистирол – жесткий материал, полученный путем смешивания стирольных гранул со вспенивающим веществом при содействии высокой температуры и давления. Все замешивается и доводится до кондиции в экструдере, а затем выдавливается из него с одновременной формовкой в плиты стандартных габаритов. Применяется как основа для устройства финишной кровли и как теплоизоляционная прослойка под бетонную стяжку.
  • Минеральная вата – волокнистый полужесткий и жесткий материал, полученный в результате плавления силикатных горных пород, отходов металлургического производства или их смесей. В зависимости от плотности используется как основа для устройства гидроизоляции или как составляющая многослойной системы утепления.

Полистирольные представители привлекают закрытой структурой спекшихся между собой гранул и минимальным влагопоглощением. Экструзионный тезка предыдущего представителя отличается самой низкой теплопроводностью. Минеральная вата радует удобством укладки. К достоинствам всех перечисленных вариантов относят легчайший вес, сопротивляемость горению и стабильность изоляционных качеств.

Огорчительный недостаток минваты в том, что процедуру утепления ею плоской кровли снаружи необходимо приурочить к периоду без дождей. Этап укладки теплоизоляции требуется завершить в день старта без переноса части работ на следующий день. В случае намокания минеральной ваты ее придется полностью поменять, т.к. материал утратит заложенные производителем изоляционные свойства.

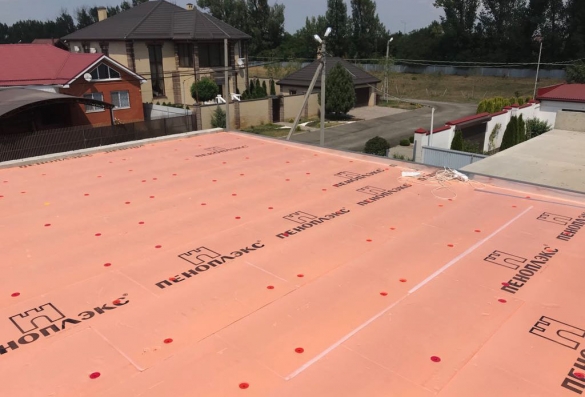

Утепление плоской кровли плитами экструзионного пенополистирола

Подходящий для обустройства тип утеплителя определяют в соответствии с протоколом СП 02.13130.2009, регламентирующим принятие мер по обеспечению огнестойкости строящегося объекта. Толщину теплоизоляции рассчитывают согласно предписаниям сборника правил о тепловой защите сооружений СНиП 23-02-2003.

Производители кровельной теплоизоляции выпускают в ассортименте материал с различающимися параметрами плотности, прочности на сжатие, толщины. Пользуясь поставляемой на строительный рынок продукцией, можно устроить систему утепления с необходимыми характеристиками при любом проектном раскладе.

Минватный утеплитель для теплоизоляции плоской кровли

Кроме стандартных теплоизоляционных плит из указанных материалов производят клиновидные плиты, используемые в организации естественного перемещения атмосферной воды к водосточным объектам. Выпускают галтели, устанавливаемые вдоль линий сопряжения вертикальных плоскостей с горизонтальной поверхностью крыши.

Галтели предотвращают образование луж и застоев воды у парапетов, примыкающих стен, квадратных в плане дымоходов, зенитных фонарей и др. Следует помнить, что клиновидная теплоизоляция не может рассматриваться как достойная замена слоя утепления. Решать она обязана лишь вопросы водоотведения.

Выбор способа утепления в зависимости от основания

Утепленные кровельные системы устраивают по профилированному стальному листу или по железобетонному основанию. К ж/б основам относят плиты, армированные залитые и сборные стяжки. Заливку цементно-песчаной стяжки проводят только по бетонным основам и только в случае, если прочностные характеристики основы будут достаточными.

Как уложить утеплитель на плоскую крышу из профлиста

Метод устройства системы утепления и характеристики необходимого вида теплоизоляции выбирают в зависимости от типа основания:

  • Утепление крыши с основанием из ж/б плит производят с помощью минеральной ваты, укрываемой сверху сборной или цементно-песчаной армированной стяжкой. Прочность на сжатие утепляющего материала должна быть от 40 кПа и свыше. Параметры деформации не менее 10%. При устройстве двухслойной системы утепления прочность на сжатие нижнего яруса должна быть не меньше 30 кПа, верхнего яруса от 60 кПа.
  • Теплоизоляция ремонтируемой плоской крыши выполняется в два слоя. Нижний слой складывается из плит с показателями сопротивляемости сжатию от 30 кПа, аналогичные данные верхнего слоя от 60 кПа при возможности деформационных изменений не более 10%.
  • Утепленная кровля по профнастилу обязана иметь двухслойную структуру. Прочностные показатели нижнего яруса, укладываемого на вершины гофрированного листа, должны быть от 30 кПа, те же данные укладываемого сверху слоя от 60 кПа. Деформационный лимит 10%. Если запланировано устройство сверху битумно-полимерной кровли, материал стелют непосредственно на систему теплоизоляции.

На оцинкованный профнастил допускается укладка теплоизоляции без подготовительной выравнивающей прослойки из плоского шифера или ЦСП, если толщина плиты вдвое больше расстояния между гофрами. Утеплителю необходимо опираться на плоскую составляющую профилированного листа собственной площадью не менее 30%.

Как утеплить плоскую крышу с бетонным основанием

Механический крепеж для утепленных плоских крыш ставят из расчета 2 единицы на плиту. Если кровля сооружается по бетонному основанию, фиксацию покрытия и утеплителя производят одновременно.

Вдоль линий сопряжения с вертикальными поверхностями, вокруг дымоходов и прочих проходок частоту установки крепежных деталей увеличивают.    Утеплитель плоских конструкций по профилированному настилу крепят отдельно от гидроизоляционного покрытия.

Как уложить покрытие на утеплитель мягкой кровли

Правила укладки утеплителя

Принципы укладки теплоизоляции плоской крыши тесно связаны с правилами устройства кровельного пирога, ведь утеплитель является его значимой и самой внушительной по объему частью. Помним, что теплоизоляционный материал может перекрываться цементно-песчаной стяжкой или служить основанием для укладки гидроизоляции вкупе с финишным покрытием.

При заливке поверх материала раствора для устройства стяжки проводится нивелировка поверхности для установки маяков, определяющих мощность теплоизоляционной системы.

Как уложить утеплитель на основание плоской крыши из профлиста

Специфика устройства теплоизоляции на плоской крыше:

  • Укладку теплоизоляционных плит начинают с угла, расположенного в пониженной зоне крыши. Если в процессе строительства не соблюдался уклон конструкции, то первые элементы следует приурочить к месту установки водоприемных воронок или желоба.
  • На профилированный настил плиты утеплителя кладут так, чтобы их длинная сторона была перпендикулярна гофрам, чтобы установить крепеж в разные гребни.
  • При устройстве многослойной теплоизоляции плиты располагают согласно принципу разбежки швов. Т.е. схема расположения плит в каждом слое должна напоминать кирпичную кладку. Кроме того стыковые линии и перекрестья верхнего яруса не должны совпадать с аналогами нижнего ряда. Для этого теплоизоляционные плиты второго яруса раскраиваются в предложенном изготовителем материала порядке.

Приведенный в качестве примера метод раскроя, неоднократно проверенный на практике, позволяет существенно сократить расход.

Как устроить теплоизоляцию плоской крыши

Варианты крепления теплоизоляционных плит

Фиксация плитного утеплителя производится в соответствии с разновидностью сооружаемой кровли. Для закрепления на плоской крыше теплоизоляционного слоя применяются следующие методы:

  • Механический. Фиксация производится так называемым телескопическим крепежом, элементы которого состоят из завинчивающихся в основание саморезов с проходящими сквозь толщу кровельного пирога пластиковыми грибками. В бетонные плиты забиваются специальные анкера, к стяжкам крепят винтами с пластиковыми гильзами.
  • Клеевой. Теплоизоляция и прочие компоненты кровельного пирога приклеиваются на горячую битумно-полимерную мастику. Утеплитель приклеивается равномерно, с основой обязано контактировать не менее 30% его площади. Устройство кровельных систем с битумным или битумно-полимерным покрытием не применяется в дождливый погодный период, т.к. напрочь лишает утеплитель возможности расстаться с излишками пара. Клеить в любое время года можно, если завершать пирог будет кровельная мембрана, пропускающая наружу скопившийся в теплоизоляции избыток испарений.
  • Балластный. Уложенный на плоскую крышу утеплитель просто укрывают гидроизоляционным ковром, поверх которого засыпают гравийно-галечниковую смесь или устанавливают тротуарную плитку на пластиковые опоры. Компоненты системы лежат свободно, крепят пирог только по периметру и вокруг кровельных проходок.

К балластным крышам относятся весьма популярные ныне зеленые кровли. Правда это инверсионные системы, потому порядок укладки слоев пирога несколько отличается от традиций. Утеплитель укладывается на гидроизоляцию, которая заодно выполняет функции пароизоляции.

Теплоизоляцию перекрывает геодренажная полимерная мембрана, выпускаемая специально для крыш с озеленением. На дренажной прослойке устраивается почвенно-растительный слой.

Механический метод крепления теплоизоляции плоской крышиКак утеплить инверсионную плоскую кровлю

Устройство теплоизоляции изнутри

Укладывать плиты утепления изнутри сооружения с плоской крышей в физическом смысле не совсем удобно. Не каждый сможет долго сохранять трудоспособность с вытянутыми кверху руками.

Зато практично, потому что работать можно, невзирая на дождь, снег, шквальный ветер, палящее солнце. Еще и необязательно все действия по теплоизоляции совершать в один день, т.к. материал не намокнет.

Работы по укладке теплоизоляции изнутри проистекают в следующем порядке:

  • Брусок, обе или одна из сторон которого равна толщине плиты утеплителя, привинчиваем по линии состыковки потолка и стены. Для устройства внутреннего утепления подойдут пиломатериалы из хвойных пород и пенополистирольные плиты, отлично держащие форму.
  • Аналогичную планку из бруска устанавливаем у противоположной стены.
  • Приклеиваем пенополистирольную плиту на горячую битумную мастику или клей к потолку и боковой грани одной из планок. Плотно прижимаем утеплитель к сопрягаемым поверхностям. Заполняем условную полосу плитами утеплителя полностью. При необходимости подрезаем крайние плиты по фактическим размерам.
  • Привинчиваем брусок сбоку созданной нами теплоизоляционной полосы, плотно прижимая его к сопрягаемым элементам.
  • Прижимая пенополистирол, снова формируем и приклеиваем полосу утеплителя.
  • Чередуем привинчивание брусков с приклейкой теплоизоляции, пока не заполним потолочную плоскость.
  • Крепим степлером к брускам полиэтиленовую пленку и обшиваем потолок гипсокартоном или подобным материалом.

Перед укладкой теплоизоляции с внутренней стороны постройки необходимо продумать и просчитать, как где и на какой высоте расположить осветительные электроприборы.

Устройство теплоизоляции со стороны внутренних помещений

Технические характеристики PIR-плит PirroStucco

Показатели Значения

Теплопроводность, λ10

0,023 Вт/м·К

Плотность

31 ± 2 кг/м3

Прочность на сжатие при 10% деформации

≥120 кПа для толщин до 40 мм
≥150 кПа для толщин свыше 50 мм

Прочность при изгибе

≥350 кПа

Прочность при растяжении

≥80 кПа для толщин до 50 мм
≥60 кПа для толщин свыше 60 мм

Водопоглощение при полном погружении

< 1,0 %

Коэффициент паропроницаемости PIR

0,026 мг/м·ч·Па

Температурный диапазон эксплуатации

– 70ºC
+120ºC

Группа горючести

Г3

Торцевание по периметру

“шип-паз”, “четверть”
без профилировки

Размеры

1200 х 600 мм
1200 х 1200 мм
1200 х 2400 мм

Стандартная толщина

30 – 150, с шагом 10 мм

Значение пароизоляции для качественного утепления кровли

Укладываемый на основание слой пароизоляции должен обладать отличными пароудерживающими качествами, чтобы препятствовать проникновению в утеплитель испарений, поднимающихся из внутренних помещений к крыше. Как известно, по мере пропитывания утеплителя влагой снижается его теплопроводность. Помимо этого, паровые скопления приводят к образованию вздутий в гидроизоляционном ковре, которые со временем провоцируют разрушение покрытия. По этой причине к вопросу выбора пароизоляции необходимо относиться очень серьезно. Она бывает двух типов:

Пленочная – для изоляции используют полиэтиленовую или полипропиленовую пленку. Главным недостатком этих материалов является наличие швов: через них может просачиваться влага.

Наплавляемая – создается на основе материалов наплавляемого типа – например, битума или полимербитума. Отсутствие швов при устройстве такой пароизоляции гарантирует герметичность покрытия. Другими ее преимуществами являются значительная толщина наплавляемого слоя и повышенная прочность на разрыв.

Топ современных решений для утепления плоской кровли

Приятная новость в том, что плоскую кровлю почти никогда не приходится проектировать самому. Компании, предоставляющие полный арсенал материалов для кровельных систем, по доброй традиции принимают на себя все расчётные тяготы клиента. И предлагают, порой, весьма необычные решения.

Один из оригинальных вариантов — исполнение плоской кровли структурно изолированными плитами. Полиуретан внутри них обладает превосходными теплоизолирующими свойствами, при этом сам он надёжно защищён металлической оболочкой, что в совокупности даёт хорошую стойкость к эксплуатационным нагрузкам при малом собственном весе. Вся прелесть в том, что подобные системы могут устраиваться и без монолитного ЖБ основания — тавровых поддерживающих балок или ферм будет вполне достаточно.

Утепление плоской кровли

Даже сами утепляющие материалы сегодня отличаются техническим совершенством. Знакомый многим вспененный полиуретан, как и и его более актуальный аналог — PIR плиты, предлагают почти безукоризненное исполнение теплоизоляции плоской кровли с соблюдением всех технических, экологических, а главное — противопожарных регламентов. Также как и пеностекло — в утеплении кровли оно демонстрирует себя только самым лучшим образом.

Утепление плоской кровли

Видео описание

В видео показано, как проводят теплоизоляцию плоской крыши с помощью пенобетона:

Как грамотно выполнить утепление плоской кровли

Требования к теплоизоляции покрытий зданий с плоской кровлей (таких конструкции были у большинства новостроек), возводимых во времена Советского Союза, были на уровне 1,5 м² °С/Вт, но этого было явно недостаточно: кровля зачастую промерзала. Современные нормативы повышают это значение более, чем в 3 раза. Необходимость экономить с каждым годом возрастающие в цене энергоносители делает утепление плоской кровли широко распространенным мероприятием. Однако хороших результатов можно добиться только с помощью качественных теплоизоляционных материалов и при соблюдении технологии выполнения работ. Об этом и будет рассказано далее.

Видео-инструкция с примером работ

Соблюдение правил, согласно которым требуется сооружать утепленную плоскую кровлю, гарантирует длительную эксплуатацию конструкции без возникновения малейших проблем.

Правил немало, но следовать строительным постулатам необходимо, чтобы исключить преждевременный ремонт. «На совесть» обустроенная плоская крыша станет отличным результатом работы и гордостью хозяина.

Советы и рекомендации

Опытные профессиональные кровельщики знают как, чем и когда нужно делать теплоизоляцию для плоской кровли. Для тех, кто собирается выполнить эту работу самостоятельно, есть несколько полезных советов, которые помогут избежать ошибок. Вот они:

  1. Все работы по утеплению плоской крыши должны производиться исключительно в сухое время.
  2. Для утепления кровли снаружи лучше использовать пенополистирол, а для утепления крыши изнутри – минеральную вату.
  3. Следует уточнить толщину термоизоляции для региона строительства (использовать данные СНиП 23-02-2003).
  4. Не нарушать порядок укладки слоев кровельного пирога (см. особенности монтажа утеплителя на ж/б плиту и профнастил).
  5. Использовать только качественный утеплитель проверенных марок.

Предупреждение! Если с течением времени кровля требует капитального ремонта и утепление, то необходимо полностью демонтировать верхний слой гидроизоляции и старые плиты утеплителя. Монтаж утепления плоской крыши нужно произвести заново, накладывание нового термоизолирующего слоя на старый – недопустимо.

Утепление керамзитом

Керамзит редко используется в качестве самостоятельной теплоизоляции для плоской кровли. Скорее – это просто дополнение к основному утеплителю.

Кроме того, с помощью керамзита часто создают уклонообразующий слой. А потому, порядок работ такой:

  • Устройство основной теплоизоляции из минеральной ваты или пенополистирола.
  • Разметка угла наклона крыши, натягивание шнурки.
  • Доставка керамзита на крышу и его растягивание по шнурке, для этого используют правило.
  • Излишки материала растаскиваются по краям, чтобы обеспечить хороший отвод влаги от парапета.
  • Поверх керамзита устраивается бетонная стяжка.

Толщина теплоизоляционного слоя керамзита зависит от угла наклона крыши. Керамзит не должен влиять на толщину основного слоя утеплителя.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
