Утепление деревянного перекрытия: особенности

Утепление перекрытий частного дома создаст внутри него благоприятный микроклимат. Ниже даны советы по технологии утепления по деревянным балкам между этажами и тонкостям работы с тем или иным материалом.

Преимущества дерева

Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.

Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.

Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.

Особенности конструкции

Перекрытие по деревянным балкам – это несколько брусов, уложенных с определенным шагом, определяющим прочность и надежность общей конструкции, которые с одной или двух сторон обшиваются плоскими материалами: листовыми, панельными или реечными. По сути, в сооруженной таким способом конструкции образуются пустоты между балками, которые и заполняются утеплителем.

Вторая особенность – деревянные балки. Это пиломатериал, к которому крепить дополнительные элементы можно самым простым способом: гвоздями или саморезами. Никаких сложных методов врезки или приклеивания. Что в значительной степени упрощает процесс сооружения перекрытия и его утепление.

perekrytie
Балки перекрытия

Когда нужно утеплять потолок

Законы физики, известные со школьной скамьи, гласят, что более теплый воздух всегда стремится подняться вверх. В случае, когда в помещении чердака отсутствует отопление, тепло, поднимающееся с этажа, расположенного ниже, будет попадать на чердак, а оттуда — выходить наружу. Потери тепла в таких обстоятельствах могут составлять до 40%. Согретые воздушные массы могут проникать сквозь зазоры деревянного потолка и микротрещины в бетонной плите перекрытия. Грамотно обустроенная теплоизоляция позволяет снизить процент теплопотерь, устранить промерзание и, в конечном счете, поможет вам сократить уровень расходов на отопление жилья.Утепление межэтажного перекрытия по деревянным балкам

Мнение эксперта

Константин Александрович

Задать вопрос эксперту

В каждом частном доме, где имеется «холодный» потолок, следует теплоизолировать перекрытия. Причем, мероприятия по утеплению могут производиться как на стадии строительства, так и в процессе проживания в уже построенном коттедже. В последнем случае монтаж утеплителя производится тогда, когда старые перекрытия утрачивают изолирующие качества в процессе естественного износа конструкции.

Утепление межэтажных перекрытий пенопластом

Выполняется в следующей последовательности:

вымеряется расстояние между балками;

вырезается утеплитель по размеру за минусом 1 см (для
дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист
с помощью дюбелей-зонтиков, клея или специальной клеевой пены;

утеплитель фиксируется колышками. Для этого деревянный
колышек забивают между балкой и пенопластом;

места стыков и соединения с балкой перекрытия задувают
монтажной пеной;

после высыхания лишняя пена обрезается;

крепится полимерная пленка. В том случае, если планируется
шпатлевка потолка.

Процесс монтажа пенопласта на потолок показан на фото

Утепление межэтажного перекрытия по деревянным балкам минватой

Утепление межэтажных перекрытий пенопластом — пошаговая инструкция

Критерии выбора утеплителя для перекрытия

В первую очередь, материал для утепления перекрытия должен быть:

  • долговечным;
  • безопасным для здоровья;
  • негорючим;
  • легкодоступным;
  • простым в монтаже;
  • непригодным в пищу для грызунов и насекомых.

Очевидно, что этим требованиям не соответствуют органические теплоизоляционные материалы, вроде опилок или соломы. Такой утеплитель для перекрытия принесет больше вреда, чем пользы, поскольку он может стать очагом грибковых инфекций, которые затем с легкостью перекинуться на стропильную систему крыши. Не говоря уже о древогрызущих насекомых и мышах.

Также в качестве утеплителя для перекрытий не подходит пенопласт. Он эффективен, очень дешев, но легко загорается и начинает выделять токсические вещества при нагреве до сравнительно небольших температур — 110 °C и более. Поэтому для утепления жилого дома изнутри его можно использовать только под прикрытием цементно-песчаной стяжки или толстого слоя штукатурки.

Кроме основных требований, есть несколько важных, но не настолько критичных. Они связаны с тем, что, в большинстве случаев, утеплитель на перекрытие укладывают открытым методом. Это значит, что сверху его не закрывает гидроизоляция и настил. Поэтому желательно, чтобы утеплитель был:

  1. Влагостойким. В этом случае не нужна пароизоляция, а небольшая протечка или случайно пролитая жидкость не приведет к намоканию утеплителя и необходимости его замены.
  2. Жестким и плотным, чтобы он не смялся, если на него случайно наступить.
  3. Эластичным. Это нужно, чтобы утеплитель плотно прилегал к стенам и лагам. Иначе в этих местах возникнут мостики холода.

Очевидно, что часть этих требований взаимоисключающая. Поэтому идеальных материалов для утепления по перекрытию нет. Но есть очень близкие к этому.

Последствия неправильной пароизоляции

Лучше один раз увидеть, чем сто раз услышать, или прочитать о косяках «профессиональных строителей», которые они допускают при монтаже утеплителя и пароизоляции в деревянных домах. К чему это приводит, показывается в видео, которое снял Игорь Беккерев (ник на портале Игорь3).

Это – конденсат, а не последствия протечки воды в доме.


Игорь3Пользователь FORUMHOUSE, руководит бригадой строителей, которые занимаются ремонтом и заменой фундаментов, а также передвижкой домов

Я очень часто сталкиваюсь с неправильным применением паро- и гидроизоляции. Это приводит к поражению конструкций плесенью.

Посмотрите видео ниже, где показано, что случится с деревянной балкой, если её завернуть в рубероид.

Аналогичный результат получится, если неправильно утеплить деревянный дом. Например, «зажать» деревянные лаги с двух сторон в пароизоляцию — паронепроницаемую плёнку.

Вот, во что может превратиться деревянный «черновой» пол за 1 год, при нарушениях строительства и неправильной пароизоляции.

Теперь расскажем, почему это произошло.

Виды утеплителей и их выбор

Теплоизоляционная защита деревянного дома по балкам перекрытий включает в себя целый комплекс монтажных работ, связанных с утеплением пола «холодного» чердака или второго этажа снаружи и потолочной части жилого помещения – изнутри.

Для надёжной теплоизоляции указанных конструктивных элементов частного дома снаружи и изнутри могут применяться следующие утеплительные материалы:

  • пенопластовые пластины определённого размера и толщины;
  • минеральная или базальтовая вата;
  • пеноплекс или пенополистирол;
  • керамзитовая насыпка (для защиты напольной части перекрытия).

Все перечисленные выше материалы имеют вполне доступную цену и позволяют организовать качественное утепление перекрытий в доме своими руками.

Утеплитель для внутренних работ

Утеплитель для утепления внутри жилых помещений

Обратите внимание: Первые три вида утеплительных изделий чаще всего применяются для утепления внутри жилых комнат. Керамзит же, как сыпучий утеплительный материал, состоящий из множества лёгких пористых гранул, идеально подходит для утепления полов со стороны чердака или второго этажа дома (т. е. снаружи).

Правильная конструкция перекрытия

Межэтажные перекрытия из дерева устраиваются по балкам. В качестве их обычно используют брус. Размер сечения зависит от величины пролета, который необходимо перекрыть, а также от величины предполагаемой нагрузки на перекрытие и используемых пород древесины. Чаще всего применяется брус с шириной сечения 100 мм и высотой сечения 150-200 мм.

Далее само перекрытие образуется путем монтажа досок пола верхнего этажа и подшива материалов потолка нижнего этажа. Часто можно видеть, что доски пола укладываются прямо на балки, но правильнее сначала смонтировать по балкам лаги, а уже по ним делать настил из досок. Второй вариант наиболее предпочтителен, так как позволит произвести правильное межэтажное утепление по деревянным балкам.

Дело в том, что в пироге, на который так похожа начинка межэтажного перекрытия, обязательно должны присутствовать слои пароизоляции.

Они выполняются из специальной мембраны с определенным коэффициентом паропроницаемости, а верхний слой мембраны пропускает пар только в одном направлении – из утеплителя в воздух. Поэтому между мембраной и дощатым щитом пола необходима воздушная прослойка, которая будет отводить пар из-под досок. Иначе последние просто начнут гнить.

Мембрана в этом случае укладывается на балки межэтажного перекрытия, а воздушный зазор образуется за счет толщины лаг, уложенных перпендикулярно балкам.

Пар отводится из-под досок через специально прорезанные в полу отверстия или щелевые плинтусы, используемые для окантовки периметра помещения.



Обратите внимание! Нижний слой мембраны должен быть из материала с очень низким коэффициентом паропроницаемости.

Это необходимо, чтобы влага из нижних помещений не просачивалась наверх через межэтажные перекрытия, а также не задерживалась в слоях утеплителя. Весь воздух из этажа должен отводиться в атмосферу только через вентиляционные каналы или окна для проветривания.

Особенности утепления со стороны чердака

Общепринятый порядок утепления деревянного дома со стороны чердака с одновременным формированием пароизоляционной прослойки предполагает последовательное выполнение следующих операций:

  • выравнивание поверхности перекрытия путём обустройства цементной стяжки с добавлением песка;
  • формирование пароизоляционной защитной прослойки, изготавливаемой из обычного полиэтилена или же из напыляемой в жидком виде мембранной плёнки;
  • укладка поверх слоя пароизоляции плит базальтовой ваты или засыпка керамзита в гранулах.

Дополнительная информация: Выбор указанных теплоизоляционных материалов для утепления со стороны чердака объясняется тем, что они отличаются низким весом, хорошим звукопоглощением и не привлекают к себе мелких грызунов (т. е. оптимально подходят для утепления чердачного помещения своими руками).

При желании получить на чердаке полноценное напольное покрытие поверх утеплителя с пароизоляцией укладывается арматурная сетка, по которой затем делается бетонная стяжка. После её застывания черновое напольное основание застилается линолеумом или другим подходящим для этих целей декоративным материалом.

Физика процесса

Утеплить перекрытия своими руками – дело посильное для любого домашнего мастера. Но чтобы оно принесло ощутимые результаты, стоит понимать физические процессы, которым вы пытаетесь противостоять. Это важно еще и потому, что они состоят из взаимосвязанных деталей. Например, если вы утеплите только чердачное перекрытие, но не станете это делать с полом, то конвекционный поток лишь усилится – под потолком станет теплее, а на уровне нижнего перекрытия температура останется все той же.

Поэтому цели утепления межэтажного перекрытия, выложенного по деревянным балкам, различаются в зависимости от его расположения. Это же диктует необходимость применения разных материалов для утепления и технологии их укладки.

  1. Перекрытие первого этажа (пол) – температура на его поверхности в результате работ должна повыситься на 1-2 градуса, а утеплитель играет еще и роль герметика, предотвращая подсос холодного воздуха из неотапливаемого подполья.
  2. Межэтажное перекрытие – отражает лучистую энергию, играет роль звукоизоляции.
  3. Чердачное перекрытие – так же отражает лучистую энергию, но звукоизоляционные свойства отходят на второй план, если следующее над ним помещение нежилое.

Стоит учитывать еще и то, что конвекционный поток захватывает с собой механические частицы (пыль) и вещества, выделяемые утеплителем, которые могут быть ядовитыми.

Отличие пароизоляции от гидро- и ветрозащитной плёнки

Почему строители часто путают плёнки местами? Ведь кажется, достаточно прочитать рекомендации производителей по монтажу паро- и ветрозащиты и гидроизоляции. Не всё так просто. Строительный рынок предлагает десятки вариантов. Упростите себе задачу и воспользуйтесь «шпаргалкой» от Игоря Беккерева, которая основана на личном опыте пользователя портала.


Игорь3

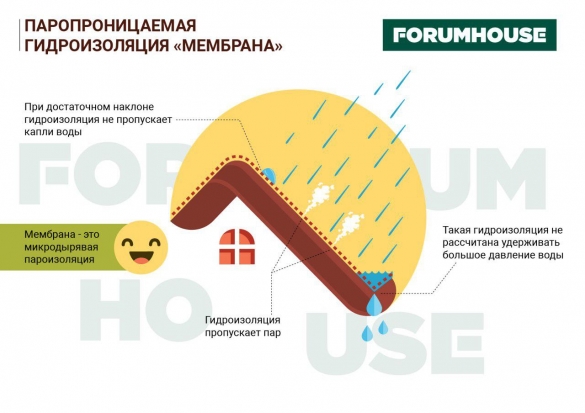

Плёнки, условно конечно, можно разделить на «дышащие» паропрозрачные диффузионные мембраны и пароизоляцию, которая практически не пропускает пар и воду. Мембраны выпускают водяной пар из утеплителя и конструкции, но не пропускают капли воды, которые сконденсировались на внешней стороне плёнки, обратно.

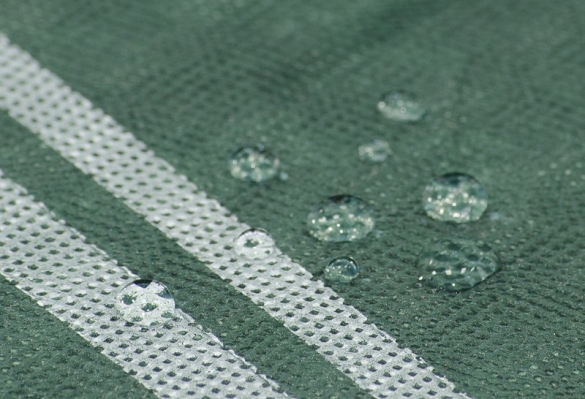

Супердиффузионные мембраны хорошо пропускают водяной пар в обе стороны.

Важно! Перед покупкой гидроизоляционной плёнки, например, подкровельной, изучите её технические характеристики и способность к паропроницанию — высокую или ограниченную.

Плёнка, которая не «дышит», обладает хорошими гидроизоляционными свойствами и стоит дешевле, чем супердиффузионная мембрана, но, при её монтаже на кровле, придётся делать двойной вентиляционный зазор, т.к. она не выводит пар и её нельзя монтировать вплотную к теплоизоляции.

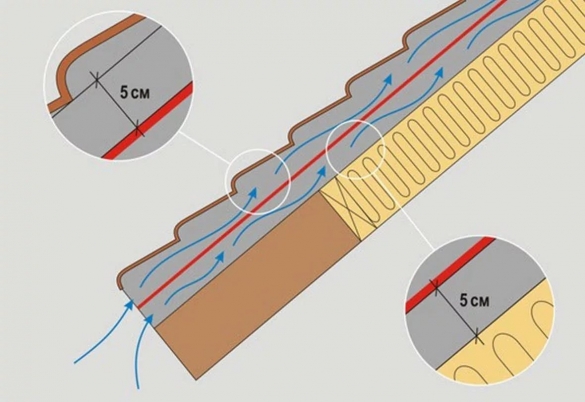

Диффузионные мембраны можно монтировать вплотную к утеплителю, т.к. они выводят пар, но не пропускают в конструкцию влагу снаружи. Такие плёнки проще монтировать на крышах сложной конфигурации.

Если подытожить, то:

  • Ветрозащита — не пропускает ветер и пыль, но пропускает пар.
  • Пароизоляция — не пропускает пар и воду.
  • Гидроизоляция — не пропускает воду. Но бывает разной: пропускающей пар или паронепрозрачной.

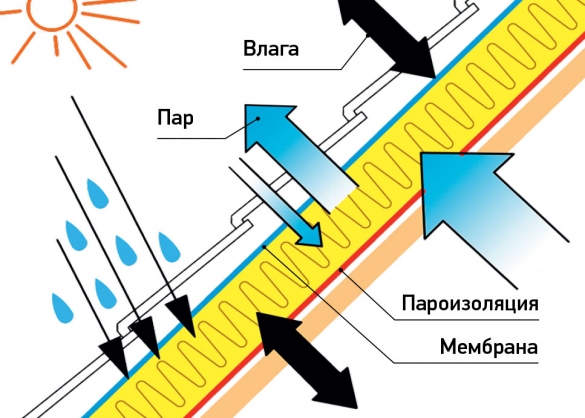

Как это упрощённо работает, показано на рисунке ниже.

Утеплители

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:

  • стекольная вата;
  • базальтовая вата;
  • шлаковата;
  • пенопласт;
  • пеноплекс;
  • керамзит;
  • вспененный полиуретан;
  • стружки, опилки.

Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.



Различные виды ваты

Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.

Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.

Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.

Пенопласт и пеноплекс

Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.

И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.

Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

Керамзит

Керамзитом называют строительный материал, представляющий собой множество овальных гранул – окатышей со средним диаметром от 10 до 20 мм. Материал этих гранул – глина и сланцевый песок. Сами окатыши получают путем обжига в специальных печах заранее заготовленных полуфабрикатов. При нагревании в объеме керамзита появляются разные по величине поры, вследствие чего он имеет очень малую плотность. Один кубический метр насыпного керамзита может весить всего 300 кг. Для сравнения можно отметить, что один кубометр древесины сосны при естественной влажности весит 500-550 кг.

Обратите внимание! Керамзит представляет собой экологичный материал. Он прочен и не подвержен гниению или разложению.

Полиуретан

Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.

Опилки

Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.

Пароизоляция

Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.

В качестве пароизоляции можно использовать любой из множества вариантов, производимых промышленностью. Готовые защитные мембраны очень широко представлены на рынке строительных материалов. При строительстве и утеплении частного дома своими руками можно использовать подручные материалы, если знать их прочностные и пароизоляционные свойства и правильно их применять.



В качестве основного слоя, коэффициент паропроницаемости которого должен быть минимальным, можно использовать обычную полиэтиленовую пленку или фольгу. Этот слой укладывается ниже утеплителя, препятствуя проникновению в него паров влаги из подвала или из нижнего этажа.

В качестве второго слоя, который будет находиться сверху утеплителя, можно использовать вощеную бумагу или пергамин. Эти материалы обладают большей паропроницаемостью, чем фольга или полиэтилен. Они будут способствовать свободному выходу паров из толщи утеплителя вверх.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Также применяются пенополистирол (плиты и гранулы), керамзит, различные подложки.

Прочитать позже

Отправим материал на почту

Песок в качестве звукоизоляционного слоя

Звукоизоляцию песком используют давно, потому что материал обладает способностью поглощать и низкие, и высокие звуки. В своей массе он пористый с мелкими ячейками внутри между частицами. Именно там, отражаясь от стенок воздушной камеры, происходит гашение звуковых волн.

Но у песка есть несколько отрицательных характеристик:

  • большой удельный вес, что требует сооружения перекрытий с использованием мощных балок и чернового основания (потолка);
  • высокая теплопроводность, утепление перекрытий песком сделать невозможно, придется добавлять дополнительно слой теплоизоляционного материала;
  • если не собрать герметичную конструкцию, заделав все щели и отверстия, то песок будет проникать в помещения дома.
zvukoizolyatsiya

Песок используется в качестве звукоизоляционного слоя в деревянных перекрытиях

Как утеплить перекрытие чердака

Итак, подобрав оптимальный теплый материал и обзаведясь всем необходимым, пришло время браться за простую, но кропотливую работу (в большинстве случаев). Надо отметить, что в зависимости от выбора ресурса, укладка будет усложняться или упрощаться по мере выполнения.

Утепление перекрытия чердака:

  1. Первоначально следует рассчитать все параметры (если не сделали это при приобретении) – ширину, длину и высоту перекрытия.
  2. Если длина и толщина – вопрос случая, то высота коррелирует от нескольких факторов, отчего многие специалисты дают разные показания на этот счёт. Оптимально – 250 мм высоты, чтобы утепление немного возвышалось над балками.
  3. Заложить дополнительный нижний слой изоляции от пара (если надо).

В зависимости от выбранного материала, поместить его в пространство между деревянными балками и плотно уложить. Если же пользуетесь напылением – делайте до прочной конструкции образовавшегося налёта. Опять же, если выбрали этот вариант – сделайте поверхностное покрытие, или начинайте закладывать стяжку.

Правильная звукоизоляция деревянных перекрытий

Описанные выше технологии призваны служить как можно более эффективному утеплению перекрытий. При этом важно помнить, что кроме теплоизоляции есть и другие важные нормативы, связанные с критерием звукоизоляции. Часть утеплителей неплохо изолирует шум и не требуют дополнительных мероприятий в данном направлении. Проникающий с улицы шум не должен превышать комфортного для человека уровня в 45 дБ. Ниже приведены способы достижения такого результата при помощи разных строительных материалов.

  1. Укладка минеральной ваты, имеющей плотность от 50 кг/м3 и выше слоем в 100 и более миллиметров.
  2. Монтаж специальных акустических матов, имеющих показатель плотности 30кг/м3 и толщину 100 миллиметров.
  3. Набивка строительного войлока. Его плотность составляет от 20 до 30 кг/м3, необходимая толщина слоя — от 20 до 40 миллиметров.
