Установка радиаторов отопления своими руками

Схемы подключения радиаторов отопления. Разновидности разводок и целесообразность их использования. Наглядные видео ролики с пояснениями специалистов.

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображений

Фото из

Разметка стены и установка кронштейнов

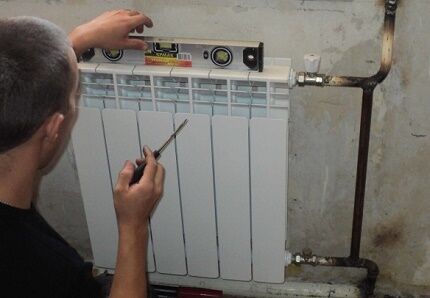

Контроль расположения перед креплением

Подключение радиатора к трубе подачи

Подсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Варианты батарей

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

Потеря тепла в зависимости от установки

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Правильное расположение батареи

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Принцип работы радиаторных систем отопления

схемы подключения радиаторов отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

  • Однотрубная.
  • Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Как работает система отепления

Чтобы все сделать правильно, нужно изучить принцип действия автономной отопительной системы. Энергоноситель (уголь, дрова, газ,) при переработке, сжигании, выделяет тепло. В специальной камере котла, в топке, установлен теплообменник, по которому циркулирует теплоноситель. Это может быть обычная вода или специальный состав. После разогрева теплоноситель передается по трубам к радиаторам, которые раскалившись, передают тепло воздуху в помещении.Чтобы все сделать правильно, нужно изучить принцип действия автономной отопительной системы. Энергоноситель (уголь, дрова, газ,) при переработке, сжигании, выделяет тепло. В специальной камере котла, в топке, установлен теплообменник, по которому циркулирует теплоноситель. Это может быть обычная вода или специальный состав. После разогрева теплоноситель передается по трубам к радиаторам, которые раскалившись, передают тепло воздуху в помещении.

Чтобы все сделать правильно, нужно изучить принцип действия автономной отопительной системы. Энергоноситель (уголь, дрова, газ,) при переработке, сжигании, выделяет тепло. В специальной камере котла, в топке, установлен теплообменник, по которому циркулирует теплоноситель. Это может быть обычная вода или специальный состав. После разогрева теплоноситель передается по трубам к радиаторам, которые раскалившись, передают тепло воздуху в помещении.

Это принципиальная схема, недостаточная чтобы начать монтаж отопления своими руками. Нужно правильно подобрать котлоагрегат и дополнительное оборудование, необходимое для эффективной работы отопительной системы.

Но основных узла всего три:

  • Котел с расширительным баком.
  • Контур, собранный из металлических труб.
  • Радиаторы (батареи) конвекторы.

Расширительный бак, насос принудительной циркуляции и контрольно-измерительные приборы относятся к разряду дополнительного оснащения. А запорная арматура (вентили, краны, регуляторы) включается в состав трубопровода.

Простая вода из централизованной системы водоснабжения способна поглотить и передать до 4.18 кДж/кг •°С. Это тепло принимается и от ТЭНов, если котел электрический. По трубам теплоноситель поступает к батареям, изготовленным из металла большой теплоемкости. Радиаторы нагреваются и отдают тепло в комнату. Этиленгликоль либо пропиленгликоль используется в качестве незамерзающей жидкости, что позволяет отключать обогрев зимой без риска разморозить систему.Простая вода из централизованной системы водоснабжения способна поглотить и передать до 4.18 кДж/кг •°С. Это тепло принимается и от ТЭНов, если котел электрический. По трубам теплоноситель поступает к батареям, изготовленным из металла большой теплоемкости. Радиаторы нагреваются и отдают тепло в комнату. Этиленгликоль либо пропиленгликоль используется в качестве незамерзающей жидкости, что позволяет отключать обогрев зимой без риска разморозить систему.

Простая вода из централизованной системы водоснабжения способна поглотить и передать до 4.18 кДж/кг •°С. Это тепло принимается и от ТЭНов, если котел электрический. По трубам теплоноситель поступает к батареям, изготовленным из металла большой теплоемкости. Радиаторы нагреваются и отдают тепло в комнату. Этиленгликоль либо пропиленгликоль используется в качестве незамерзающей жидкости, что позволяет отключать обогрев зимой без риска разморозить систему.

Подобные схемы отопления работают следующим образом:

  • В результате потребления электрической энергии или сжигания углеродного топлива вода разогревается до температуры +40..90 градусов по Цельсию.
  • Движущей силой для перемещения горячей жидкости является естественная конвекция или результат работы циркуляционного водяного насоса.
  • После того, как теплоноситель дойдет до радиатора, температура снизится на 10-20 °C, но этого достаточно, чтобы прогреть воздух в помещении.
  • Будучи охлажденной, водяная масса направляется обратно к котлу, где участвует в новом цикле, что обеспечивает непрерывность процесса.
  • Чтобы исключить появление воздушных пробок в трубах и радиаторах устанавливают расширительный бак, где гасятся температурные изменения объема жидкости.
Обустраивая отопление частного дома своими руками, важно правильно подобрать котел, исходя из рабочих параметров (мощность, производительность). Также покупают ту модель, которая предназначена для конкретного типа энергоносителя.Обустраивая отопление частного дома своими руками, важно правильно подобрать котел, исходя из рабочих параметров (мощность, производительность). Также покупают ту модель, которая предназначена для конкретного типа энергоносителя.

Обустраивая отопление частного дома своими руками, важно правильно подобрать котел, исходя из рабочих параметров (мощность, производительность). Также покупают ту модель, которая предназначена для конкретного типа энергоносителя.

Схемы подключения батарей

Существуют следующие виды подключения радиаторов к центральной системе отопления:

  • боковое одностороннее;
  • диагональное;
  • нижнее;
  • попутно перехлестывающее, или подключение Тихельмана.

Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.

Боковое одностороннее подключение радиаторов

Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.

Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.

Диагональное подключение

Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.

Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.

Нижнее подключение

Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.

Подключение Тихельмана

Принцип работы однотрубной системы отопления: схемы разводки и расчеты  пошаговая инструкция по монтажу

Система Тихельмана. Нажмите на фото для увеличения.

Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.

«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.

Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.

Виды радиаторов

Рынок предлагает довольно широкий ассортимент радиаторов отопления, отличающихся друг от друга как по особенностям конструкции, так и по сырьевому материалу. По первому критерию приборы делятся на три группы: секционные, панельные и трубные. Первые были описаны выше, вторые представляют собой две панели, изготовленные методом штамповки и соединенные между собой сваркой. Между панелями остается пространство для заполнения теплоносителем. Третьи представлены в виде трубы в два или несколько уровней, на которую насажены алюминиевые пластины, усиливающие теплоотдачу прибора.

По второму критерию подразделяются на:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Особенности схем подключения

Существует принципиальное отличие в схемах подключения отопительных приборов в зависимости от типа разводки труб. Она бывает однотрубная и двухтрубная. Каждый из этих типов подразделяется на систему с горизонтальными магистралями или вертикальными стояками.

Галерея изображений

Фото из

Пример однотрубной отопительной системы

Устройство двухтрубной системы отопления

Вертикальная разводка контура отопления

Горизонтальная разводка отопительной системы

Ленинградка – усовершенствованная однотрубная система

Схема с тупиковым движением теплоносителя

Тройниковая схема сборки контура отопления

Коллекторная или лучевая схема разводки

В зависимости от выбранного типа разводки будет отличаться вариант подключения батарей. Для однотрубной и двухтрубной систем возможно использовать боковое, нижнее, диагональное подключение отопительных приборов.

Основная задача – выбрать оптимальный вариант, который сможет удовлетворить потребности конкретного жилища в необходимом количестве тепла.

Эти два типа разводки относятся к тройниковой системе подсоединения труб. Кроме нее выделяют коллекторные схемы. Их еще называют лучевой разводкой. Ее основная особенность заключается в прокладывании трубопровода по отдельности к каждому отопительному прибору.

Недостаток – трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. Это повлияет на стоимость системы. Существенный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

Лучевая разводка

Коллекторная или лучевая схема подключения радиаторов не нарушает общую концепцию дизайна помещения, а также используется для устройства системы «теплый пол»

Такой вариант, существенно увеличивающий расход труб, последнее время активно применяется при проектировании отопительных схем. Коллекторное соединение приборов отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить как дополнительный источник отопления или основной.

Особенности однотрубной системы

Вид отопления, в котором все батареи подсоединяются в один трубопровод, называют однотрубным. Нагретый и остывший теплоноситель движется по одной трубе, поочередно поступая во все приборы. Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

У однотрубной системы есть свои недостатки и достоинства. Многие начинающие мастера считают, что выбрав этот тип разводки, можно здорово сэкономить на монтаже отопительных приборов и труб. Но это заблуждение. Ведь для качественной работы системы потребуется правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

Однотрубная система действительно способна экономить средства при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы уменьшить расход материалов.

При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам. Поочередно теплоноситель заходит в отопительные приборы каждого этажа, начиная с самого верхнего.

Подключение радиаторов отопления

При однотрубной системе циркуляции теплоносителя теплая вода заходит в радиатор и возвращается обратно в одну и ту же трубу. Поэтому площадь последнего прибора должна быть больше

Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура. Эта проблема решается путем увеличения площади радиаторов на нижних этажах. Радиаторы однотрубной системы желательно оборудовать байпасами.

Это даст возможность без проблем демонтировать отопительный прибор, например, для ремонта, не нарушая работоспособность всей системы.

В однотрубной системе горизонтальной разводки можно использовать попутное или тупиковое движение теплоносителя. Она хорошо работает для трубопроводов с общей протяженностью до 30 м. Оптимальное количество подсоединенных отопительных приборов в этом случае – 4-5 шт.

Двухтрубная разводка: основные отличия

Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использование двухтрубной разводки считается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

Двухтрубная система отопления

Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха

Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.

Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

Галерея изображений

Фото из

Пример подключения радиатора к двухтрубной системе

Специфика скрытой прокладки разводки

Штроба для прокладки трубы подачи к радиатору

Штроба для прокладки трубы отбратки

Установка радиатора с противоположной стороны стояков

Решение для терморегулировки при скрытой прокладке

Обустройство трубы для остывшего теплоносителя

Особенности отделки со скрытой разводкой

Боковое присоединение батарей

Боковое подсоединение используется в двух- и однотрубных разводках. Оно еще называется односторонним. Основная особенность – труба подачи и обратка монтируются с одной стороны батареи.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, именуемой байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

Боковое подключение

Установка кранов на трубе, соединяющей радиатор с основным трубопроводом, облегчит в будущем его обслуживание. Если нужно покрасить или промыть прибор отопления, он без проблем снимается, не нарушая общую систему

Одностороннее подключение эффективнее всего работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким способом будет иметь большие теплопотери.

Специфика нижнего подключения

Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, вмонтировав их в стену или пол.

Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления.

Внутри узла подключения радиатора есть встроенные производителем шаровые краны, позволяющие при необходимости его демонтировать. Такая информация позволяет своими руками установить приборы в систему.

Нижнее подключение батареи

Во многих современных моделях батарей схема подключения снизу предполагает циркуляцию воды как при диагональном присоединении. Для этого внутри радиатора устанавливается специальное препятствие, гарантирующее движение воды полностью по всему прибору. Только потом теплоноситель попадает в обратку

Нижнее подключение не рекомендуется использовать при естественной циркуляции воды. Высокие потери тепла от нижнего присоединения компенсируются за счет большей мощности радиаторов.

Диагональная схема подключения

Подключение по диагонали характеризуется минимальной теплопотерей. Его особенность – тепло подается с одной стороны прибора, проходит через все секции и выходит через отверстие другой стороны. Оно применяется для одно- и двухтрубных систем.

Этот вариант присоединения батарей можно реализовать двумя способами:

  • Теплоноситель заходит в верхнее отверстие прибора, циркулирует по нему и вытекает из нижнего бокового отверстия с другой стороны.
  • Вода поступает в нижнее отверстие с одной стороны и, пройдя по всему радиатору, выходит из его верхнего противоположного отверстия.

Диагональная схема эффективно работает при подключении длинных батарей, с общим количеством секций 12 шт и более.

Подключение по диагонали

Использование схемы диагонального подключения позволяет эффективно использовать довольно длинные приборы. Они одинаково хорошо прогреваются, обеспечивая хорошее нагревание помещения

Однотрубная принудительная схема

однотрубная система отопления

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Двухтрубная

двухтрубная система

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Преимущества:

  • Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
  • Возможность установки терморегуляторов;
  • Минимальные теплопотери;
  • Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Лучевая схема подключения радиаторов отопления

лучевая схема подключения радиаторов отопления

Рассмотрим такую схему, в которой применяется коллектор. К коллектору подходит теплоноситель от котла, и уже от коллектора к каждому из радиаторов идет своя пара труб: прямая и обратная. Если эти трубы спрятать в полу, например, в утеплителе стяжки теплого пола, или вообще поместить их между «черным» полом и чистовым полом, то помещение без труб будет выглядеть очень эстетично. Трубы на другой этаж можно провести по потолку. При такой схеме каждый из радиаторов также можно отключить, но остальные продолжат работать.

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать.

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

Установка радиатора специалистом

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Монтаж своими руками

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Напоследок о преимуществах и недостатках

Сразу необходимо коснуться темы недостатков автономных отопительных систем частных домовладений:

  • Придется нести затраты за закупку оборудования, комплектующих, материалов.
  • Если сэкономить на электронном управлении, придется следить за рабочим режимом.
  • Если котел на жидком или твердом топливе, периодически нужно загружать бункер.
  • На зиму приходится сливать воду и консервировать оборудование.
  • Всегда есть опасность появления свища и протечки теплоносителя.
Все это не критично, и достоинств автономного отопления значительно больше:Все это не критично, и достоинств автономного отопления значительно больше:

Все это не критично, и достоинств автономного отопления значительно больше:

  • Универсальность. Есть возможность выбирать котлоагрегаты по типу энергоносителя или формировать комбинированную систему.
  • Широкий выбор комплектующих. Современный строительный рынок предлагает продукцию различных производителей и ценовой категории.
  • Настраиваемость. Любая схема предполагает возможность регулировать температурный режим в отапливаемых помещениях.
  • Воздух в комнатах не пересушивается, так как при обогреве излучается «мягкие» инфракрасные волны при температуре поверхности до 80 град.
  • Несложно организовать горячее водоснабжение, если предусмотреть отдельный контур, подведенный к общему котлоагрегату.
  • Полная автоматизация позволяет управлять рабочими режимами через интернет, Вай-Фай, Блютуз или GPS.

Но главное, о чем нельзя забывать, перед закупкой оснащения производятся расчеты мощности котла. Она должна быть на 5-10% выше той, что необходима теоретически. Этот запас окажется как нельзя кстати, когда замой придавит сильный мороз. И вообще, оборудование, если не работает на пределе возможности, служит дольше.

Источник: https://vodatyt.ru/otoplenie/vodyanoe.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Видео описание

Какую систему подключения радиаторов выбрать

Опрессовка

Опрессовка проводится после монтажа всей системы отопления для проверки на герметичность. При опрессовке водой требуется опрессовщик (который можно взять напрокат). Отопительный контур заполняется водой, подключается опрессовщик и создается повышенное давление 2 атм. в течение трех часов.

Результат опрессовки положительный, если не наблюдалось течи из соединений.

Расположение радиаторов

Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

  • объем помещений;
  • уровень теплопотерь здания;
  • схема врезки радиатора;
  • на какой высоте будут установлены батареи, и многое другое.

Как рассчитать количество радиаторов отопления

Монтаж радиаторов отопления

pechnoe-otoplenie-chastnogo-doma-raznovidnosti-pechey-i-varianty-ikh-obustroystva-49699.jpg

Дело мастера боится

Выполнение работ по подключению приборов отопления в доме вполне возможно своими силами. Самое главное в монтаже — паковать соединения. При наличии опрессовщика этому можно научится за день на опытном образце.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
