Разновидности мангалов каминов

Помимо чисто практических свойств, которые будет иметь печь барбекю, необходимо помнить о ее эстетических характеристиках. Красивые мангалы являются настоящим украшением даже самых изысканных ландшафтов. Особенно эффектно выглядят сооружения из кирпича. Они отлично смотрятся на любом участке, многофункциональны, прочны и долговечны.

Поскольку камины предназначены для обогрева помещений, то этот фактор нужно взять за основу. Нет никакого смысла нагревать улицу, расходуя дрова без пользы для дела. Лучше приспособить мангал для беседки, даже если она открытого типа. Часть тепла все равно будет оставаться под ее крышей. Также неплохим решением является строительство кирпичного мангала в непосредственной близости с террасой.

По месту установки каминные барбекю могут быть такими:

1. Стоящие отдельно без навеса и дымохода. Внешне они практически не отличаются от самых простых мангалов. Отличием является только наличие открытого очага.

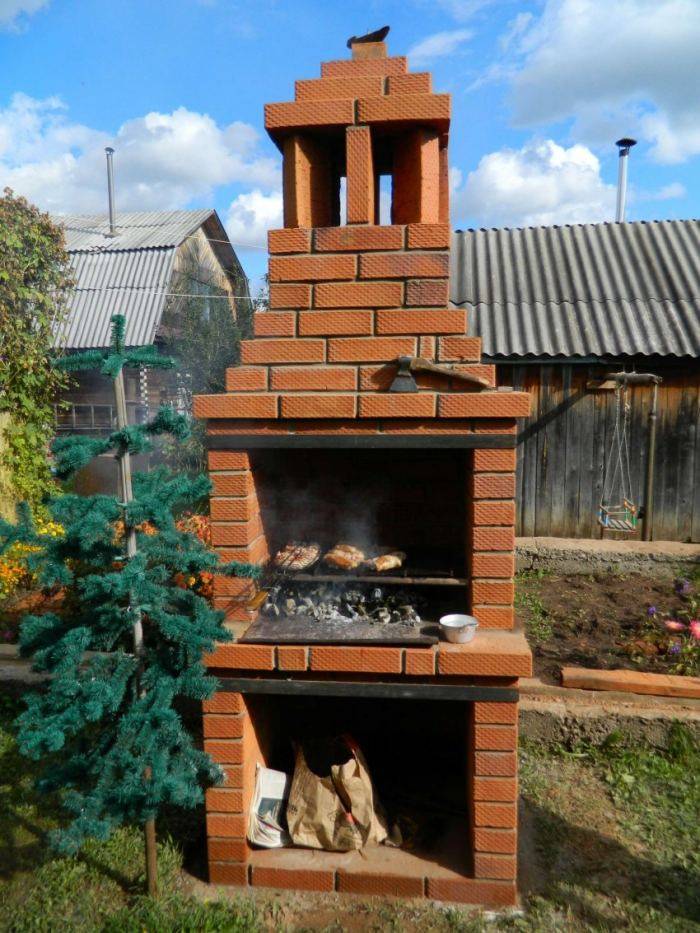

2. Стоящие отдельно с дымоходом и крышей. Подобные строения смотрятся очень эффектно. При соответствующем оформлении они похожи на печь из сказки.
3. Совмещенные с одним из строений на участке. Пристраивают барбекю к дому, беседке, веранде или бане. Реже уличные камины-мангалы строят рядом с гаражами или сараями.

Делают мангалы с очагом из стали, кирпича или камня. Металлические конструкции украшают художественной ковкой. Камень и кирпич сами смотрятся достаточно красиво, отделывают их редко.

Уличная печь может иметь самую разнообразную форму. В зависимости от размера и планировки участка строят печки такой конфигурации:

• полукруглые;
• треугольные;
• квадратные;
• трапециевидные;
• с ломаными линиями.

В небольших строениях лучше установить угловой мангал. Помимо экономии полезной площади, такое сооружение смотрится компактно и аккуратно. Столы и полки можно сделать раскладными, используя их только на время готовки и застолья возле барбекю.

Любой комбинированный мангал делается поэтапно. Остановимся на последовательности строительства этого сооружения.

Общее описание

По своей конструкции камины-мангалы несколько отличаются от классических, которые привыкли видеть в помещениях для создания тепла. Их основная функция — приготовление пищи. Процесс приготовления еды происходит благодаря жару, идущего от открытого огня.

Камин-барбекю состоит из топки, где происходит горение дров или угля и решетчатой площадки, на которой раскладываются продукты. В некоторых конструкциях предусмотрена варочная поверхность и духовка. Также некоторые сооружения оборудуют мойкой и разделочным столом.

Строят камин-мангал из кирпича, и при желании оформляют натуральными материалами: диким камнем, отделочной плиткой и т.д.

Камины барбекю на даче располагают, как под крышей в беседках, так и под открытым небом.

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка, это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось. Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Проекции, размеры

Как сделать мангал из кирпича своими руками на даче пошаговая инструкция

От модели, которую вы выберите для строительства мангала своими руками, зависит очень многое, и не только количество и качество кирпича, которое вам понадобится. Некоторые думают о том, что раз уж завелись с такой интересной стройкой, то нужно выбирать советы, как сделать мангал из кирпича своими руками на даче, пошаговую инструкцию, которые касаются больших, многофункциональных печей.

Это и очаг для запекания блюд в жаропрочной посуде, и тандыр для приготовления вкуснейших яств восточной кухни, встроенная решетка-барбекю и уже в самую последнюю очередь большой мангал, куда поместится с десяток шампуров.

При этом все подобное великолепие занимает не только много места, требуя навес или полноценную беседку с мангалом, но и требует значительного, крепкого фундамента, устройство которого составляет столь же важный пункт работ, как и выкладывание кирпича.

Именно поэтому всегда оценивайте свои ежедневные или еженедельные потребности, прежде чем будете выбирать модель и советы, как сделать мангал из кирпича своими руками. Пошаговая инструкция с фото в таком случае может растянуться или на несколько страниц, или же займет буквально несколько фото, если вы остановитесь на самой простой, но достаточно функциональной модели.

Само устройство мангала, если вы хотите все-таки сделать его похожим на печь, а не на металлическую модель, похоже на все подобные конструкции, такие как камин своими руками.

Существует поддувало, которое обеспечивает тягу и приток кислорода для горения углей, есть место для прогоревшей золы, так называемый зольник, есть камера для непосредственного горения дров и образования углей, а также отверстие для трубы, кирпичной или металлической по вашему выбору.

Все составные части складываются из кирпича, только его качество зависит от вашего бюджета. Компромиссное и самое популярное решение – сложить из огнеупорного шамотного кирпича самую «горячую» часть конструкции – топочную камеру, а все остальное выложить красным кирпичом, который дешевле шамотного приблизительно в 3-4 раза.

Как сделать простой мангал из кирпича своими руками пошаговая инструкция

Чтобы разобраться, как сделать простой мангал из кирпича своими руками, пошаговая инструкция нам пригодиться обязательно, как и фото или видео уроки от тех, кто уже прошел подобный путь.

Этапов несколько, все из них достаточно важны, ведь без грамотного планирования и схемы кладки у вас в процессе работы будет возникать множество вопросов, а если вы неправильно выполните устройство фундамента, он будет недостаточно крепким или ровным, то вся работа пойдет насмарку уже через несколько лет и придется постройку переделывать.

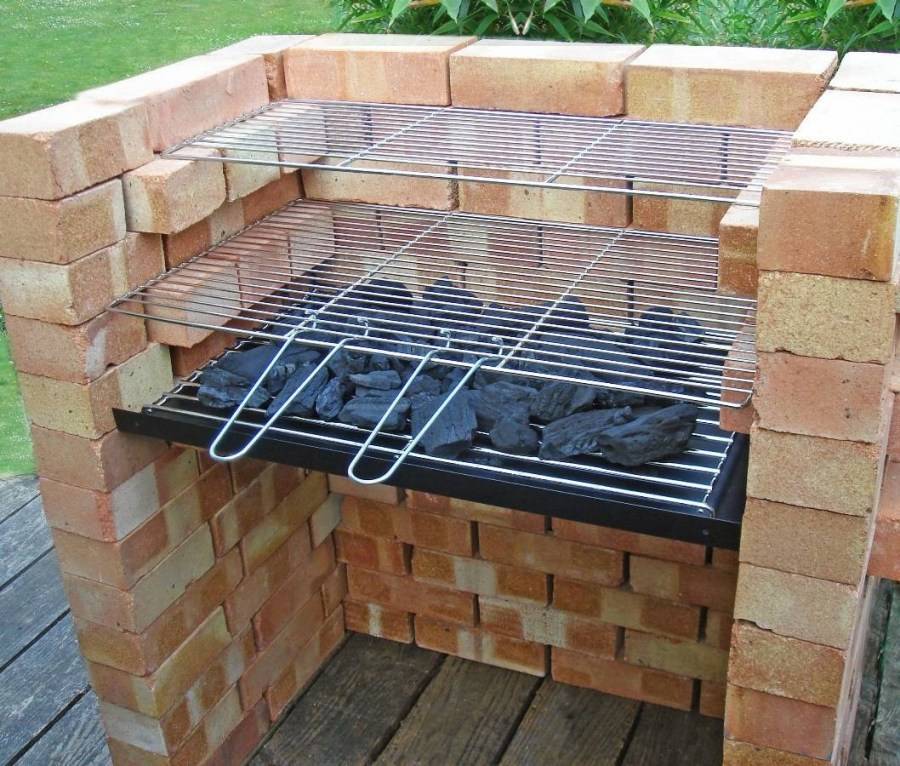

Простой мангал по своему устройству достаточно сильно похож на барбекю для дачи. Ведь самое главное для него – это очаг, внутри которого будут прогорать дрова, превращаться в угли и отдавать свой качественный жар шампурам с продуктами, которые располагаются выше. Все это вовсе не требует сложных схем, поэтому для того, как сделать мангал из кирпича своими руками быстро пошаговая инструкция не займет очень большого количества времени.

Фундамент для простой модели выбираем ленточный, так можно сэкономить большое количество раствора и армирующих элементов. Выкапываются траншеи по форме будущей кладки, старыми досками или кусками шифера выкладывается опалубка, в которую укладывается металлическая сетка или прутья для армирования и все это заливается раствором. Стяжка сохнет по технологии от нескольких дней до недели, в зависимости от состава сухой смеси, лучше этот срок выдержать, чтобы стяжка не потрескалась.

Когда площадка готова, начинаем выкладывание кирпичей, руководствуясь порядовой схемой, которую вы придумали изначально, или же подсмотрели в сети. На ней должно быть отмечено и расположение кирпичей, и их разновидность, чтобы не путаться. При окончании каждого рядка, пока раствор еще не схватился, при помощи уровня проверяем ровность кладки, это обязательная процедура.

Если в схеме предусмотрены выемки, место для выкладывания решетки-барбекю, вентиляционные отверстия или небольшая вспомогательная столешница, то все это делается сразу же, не  дожидаясь, пока будет уложен последний ряд. В конце необходимо решить, оставлять ли мангал в таком виде, как вы его сложили или же украсить, как дачный архитектурный объект.

Украшением может быть как декоративная штукатурка (конечно, стоит выбирать специальный состав для работы с высокими температурами), облицовочный кирпич, плитка, имитирующая натуральный камень, да и сам натуральный камень.

Из чего строить мангал?

Лучший вариант – огнеупорный кирпич. Этот вариант долговечен и удобен в эксплуатации.

Порядовки

Печь-барбекю, тем более печной комплекс, требует составления грамотной порядовки. Всему «виной» наличие дымохода и необходимость регулировки тяги. В таком исполнении, она практически не отличается от камина или русской печи, и рассчитать порядовку с «нуля» не так просто. Но это и не надо делать самому — в интернете достаточно много проектов печей любого размера и функционала:

Какие размеры стоит помнить?

При изготовлении мангала необходимо помнить несколько размеров, которые пригодятся в процессе работ:

• Глубина зоны жаровни должна быть в промежутке между 12 и 17 сантиметров.
• Высота от пола до жаровни должна быть не менее одного метра.
• Ширина зоны для приготовления мяса около одного метра.
• Глубина всего конструктива от 50 сантиметров.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Как строить мангал?

Существует несколько вариантов строительства мангала. Какой выбрать и чем они отличаются друг от друга?

Кирпичная коробка с местом для добавления углей и подвешиванием мяса на шампурах.

Кухонный остров – целая конструкция, в которой помимо самого приготовления пищи разместится место для хранения дров, полочки для кухонной утвари, специальные крепления для решеток и шампуров.

Усовершенствованный кухонный остров в своей основе похож на предыдущий вариант, но дополнен разделочной столешницей. Это позволит без труда расположить кастрюльки, ножи и разделочные доски непосредственно вблизи с местом приготовления мяса.

Рекомендации специалистов

Улучить качество конструкции и эстетичность ее вида помогу следующие советы:

• скругляйте боковые стороны печи – так она будет выглядеть привлекательнее;
• укладывайте зольник из кирпичей, со срезанными под углом гранями (45°) – зола будет беспрепятственно осыпаться при эксплуатации;
• для усадки кирпичей используйте резиновый молоток – это эффективно и не повреждает материал;
• устанавливайте дверцы, чтобы открывать их левой рукой (для левшей правой);
• монтируя печную фурнитуру, используйте уровень;
• для топки из шамотного кирпича делайте укладку на ребро – пространство будет рационально использоваться, а пища готовиться быстрее;
• шамотный кирпич с керамикой не должны контактировать – обязательно прокладывайте между ними базальтовый картон.

Для обустройства мангала с печкой из кирпича придется потратить немало времени и сил, но результат все это многократно окупит. Грамотно организованная конструкция продолжит долго, а использовать ее можно для приготовления разнообразных блюд.

Как сделать фундамент?

• Выбираем место 120*120 см
• Размечаем место
• Выкапываем яму глубиной в 25 см
• Делаем опалубку
• Замешиваем цемент в пропорции песка к цементу 3 к 1
• Армируем основание
• Заливаем растровом расчищенную поверхность
• Ждем полного засыхания бетона. В идеале этот процесс должен занять две недели.

Важно: при использовании сетки, ее стоит проложить в два раза.

Монтаж печи своими руками

Перед началом работ уточняется место установки, схема печи из кирпича, и наличие всех стройматериалов.

Первым планируется фундамент, какой глубины и ширины он будет – зависит от ваших схем. Также от схем зависит, будет ли строиться бетонная площадка возле печи, какие дополнительные функции будет выполнять уличная печь и какой материал будет использоваться.

Для кладки вам потребуется следующее: песок, цемент, щебень, бут, арматура, огнеупорный кирпич, плитка для облицовки и мастерок.

Сверху бетонного фундамента расстилается в два слоя рубероид, он будет служить барьером для влаги. Укладывать нужно в шахматном порядке, стандартная укладка в полкирпича.

В качестве связующего раствора добавьте глину, так она будет устойчивой перед большими температурами, а если использовать только цемент и песок, то конструкция потрескается.

Каждый ряд проверяйте горизонтальным уровнем. Для того чтобы скрепить стены между собой берется арматура или металлический уголок.

После выполненного монтажа по вашим чертежам надо обработать швы – делается цементный раствор и втирается в шов. После, когда раствор еще не высох, нужно убрать лишнее и расшить подручным средством.

В качестве дымохода можете использовать трубу или выложить дымоход из кирпича, постепенно уменьшать ширину трубы из печи.

Печь во дворе, так же как и домашняя печь, требует ухода, нужно постоянно поддерживать ее в чистоте, так как с каждым последующим приготовлением уборка будет все труднее, и внешний вид будет уже испорчен.

Любой хозяин захочет гордиться своей постройкой в частном доме или на даче. Потому что она всегда будет на виду и постоянно использоваться. Потратив незначительное количество денежных средств на стройматериалы, вы забудете про неустойчивый разборной мангал и будете наслаждаться отдыхом.

Топливо

Обычно в качестве топлива принято использовать дерево, но из-за того, что древесина становится дороже с каждым днем, появилась тенденция использовать альтернативные варианты. К ним можно отнести:

• древесные пеллеты.
• брикетированный уголь.
• торф.
• каменный уголь.

Для обеспечения хорошего горения этих видов топлива камины оборудуют специальными решетками, которые не препятствуют поступлению кислорода во время горения.

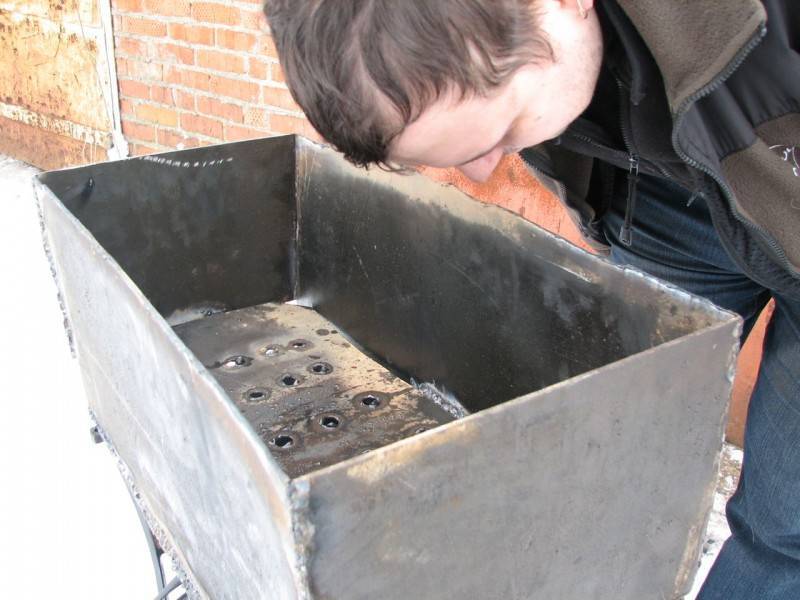

Инструкция по изготовлению переносного мангала

Модель разборного мангала состоит из четырех ножек, стенок с отверстиями и дна. Продумать и начертить свой вариант надо заранее.

Список необходимых инструментов включает в себя:

• болгарку,
• сварочный аппарат,
• дрель и сверла,
• крепежную фурнитуру.

Пошаговая инструкция.

1. На листе металла необходимо отмерить и вычертить дно и стенки.
2. Металлическая «выкройка» вырезается при помощи болгарки, края загибают и соединяют сварным швом.
3. Высверливают отверстия для воздуха.
4. На стенках можно сделать прорези для фиксации шампуров.
5. Опорные ножки проще всего сделать из металлического уголка, приварив (или прикрутив) их к основанию короба.

Правила возведения арки

Беседки с каминами-мангалами служат восхитительным украшением дома и всего участка, именно поэтому хозяева стараются придать максимум декоративности сооружению. Одним из популярных методов, которые используют для этой цели, можно назвать создание арочных конструкций.

Арочная конструкция проста в исполнении

Сперва нужно сбить с досок щиток необходимого размера и формы, с торца его обтянуть металлической или жестяной полоской.

Шаблон хорошо крепят, укладывают под ним клинья и формируют арочное перекрытие. По окончании работ щиток демонтируется. Если все сделано правильно, арочная конструкция будет хорошо держаться.
