Сварка газовых труб своими руками: способы, технология

Информация о том, как врезаться в газопровод. Содержатся правила врезки в газопровод под давлением и особенности врезки в газовую трубу без сварки. Приведены рекомендации, тематические фото и видео.

Какими бывают газотранспортные магистрали

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

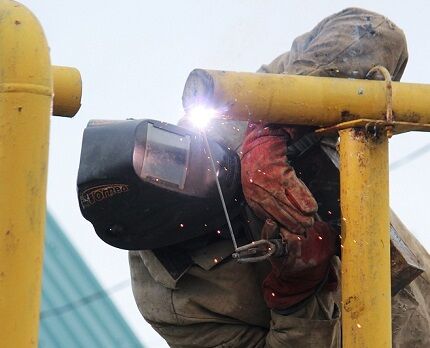

Врезка в газопровод проводится соответствующими службами

Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Технологический процесс газовой резки

При изготовлении металлических конструкций используется не только газовая сварка, но и резка металлов. Она позволяет работать с такими заготовками:

Сварка газовой трубы под давлениемГазовая резка

  • диски, кольца;
  • контурные элементы, сочетающие прямые и изогнутые линии из стали толщиной до 200 мм:
  • детали сложной конфигурации;
  • листы толщиной более 4 мм;
  • швеллеры от №16;
  • двутавровые балки от №20.

Чтобы получить высококачественный рез, поверхность металла предварительно очищается от грязи, краски, масла или ржавчины. Резка металлов – это термический способ обработки, разделенный на этапы:

  • Нагреватель доводит температуру до 1100 С.
  • Газовая горелка подает в рабочую зону кислород.
  • Струя, соприкасаясь с металлом, воспламеняется. Ядро пламени должно располагаться на расстоянии от 1 до 1,5 мм от обрабатываемой поверхности.
  • В условиях стабильной подачи газа поток легко разрезает заготовку. Скорость струи зависит от химического состава разрезаемого материала.

Сварка газовой трубы под давлениемСпособы сварки

Какая бывает сварка давлением

Выделяют несколько видов: ультразвуковая, холодная, контактная, диффузионная, термокомпрессионная, сварка взрывом и трением. Чтобы получить качественный шов, нужно, чтобы кристаллические решетки металлов образовали новые межатомные связи.

Детали нужно свести очень близко для их соединения – только так атомы будут взаимодействовать. Связь атомов образуется, когда электронные оболочки атомов соединяются.

Сварка давлением – это разновидность контактной, поэтому похожа на нее.

Внимание! Сначала соединяются поверхности свариваемых элементов с помощью деформации металлов, а затем появляются связи между металлом и атомами.

На поверхности свариваемых частей находится оксидная пленка. Под воздействием температуры она нарушается и деформируется, а затем убирается из шва.

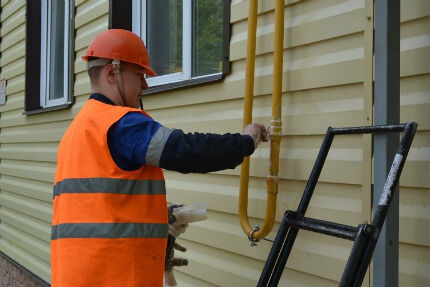

Подключение к магистрали

Наличие газа в квартире или доме значительно облегчает создание комфортных условий проживания. Поэтому этим природным топливом обеспечивается большее количество зданий жилого сектора.

  • Для присоединения помещения к трубопроводу, подключения плиты, колонки, газового отопительного котла составляется специальный проект технических условий. Документы для этого проекта могут немного различаться, это зависит от особенностей объекта подключения.
  • Компания, являющаяся поставщиком, проверяет предоставленные документы, рассмотрение может длиться один месяц.
  • Следующий шаг – непосредственно подключение. Оно проводится квалифицированными специалистами. Устанавливаются счетчики с пломбами, заключается договор на поставку топлива.

Если нужно подключить после отключения из-за долгов, также следует обратиться к поставщику. Но сначала нужно погасить долги. Возможно, одновременно будет проводиться установка счетчика или его замена, сколько стоит работа, нужно узнать у исполнителей.

ВНИМАНИЕ! Правильное выполнение процесса избавит от проблем, в том числе и финансовых.

Виды используемых газов

Кислород

Важнейший элемент для пайки и резки. Он используется в качестве катализатора, необходимого для активизации процессов обработки металлов. Для него характерно отсутствие цвета и запаха, плохая растворимость в воде и спирте. Кислород является активным химическим соединением. Его содержат в специальных емкостях под постоянным давлением. Для кислородной сварки используют технический газ трех сортов. Каждый вид зависит от чистоты кислорода. Это свойство влияет на качество обработки деталей.

Сварка газовой трубы под давлением

Ацетилен

Наиболее распространенный вид, так как обеспечивает высокую температуру по сравнению с другими воспламеняющимися веществами. Он образуется на основе углеродистого кальция с водой. Химическое вещество поглощает влагу из атмосферы и расщепляется под ее влиянием, поэтому соединение хранят в закрытых барабанах. Ацетилен взрывоопасный. Однако это качество исчезает, если смесь растворить в жидкости.

Сварка газовой трубы под давлениемАцетилен – один из самых распространенных газов

Водород

Не имеет запаха и цвета. При контакте с воздухом становится взрывоопасным. Химический элемент хранят в стальных баллонах под давлением.

Сварка газовой трубы под давлением

Коксовый газ

Образуется посредством переработки каменного угля. Это бесцветная смесь горючих веществ с выраженным сероводородным запахом, которую транспортируют по трубопроводам.

Сварка газовой трубы под давлением

Используют на основе метана, добываемый из недр Земли.

Сварка газовой трубы под давлением

Бензин и керосин

Продукты нефтеперерабатывающей отрасли. Имеют вид бесцветных жидкостей с запахом, которые легко испаряются. Газовая горелка подает их через испарители для образования пара.

Сварка газовой трубы под давлением

Пиролизный газ

Подвергается очистке, так как состоит из углеводородов и угарного газа. Это побочный продукт предприятий по переработке нефти.

Сварка газовой трубы под давлением

Преимущества газовой пластикой трубы

Конечно, все привыкли к тому, что если трубопровод газовый, то это обязательно должна быть большая, массивная, металлическая труба приличного диаметра. Но с недавних пор это не совсем так.

Современный рынок предлагает потребителю для устройства газопровода пластиковую трубу, которая имеет ряд преимуществ.

Вот они:

  • длительный срок эксплуатации;
  • нет взаимодействия с почвой, и пластиковая труба не проводит ток;
  • легкость и быстрота монтажа обусловлена не большим весом;
  • стоимость пластиковой трубы значительно меньше, чем металлической;
  • заменить пластиковую трубу не составляет большого труда, процесс достаточно быстрый и легкий.

Для чего это может понадобиться

На сегодняшний день уже невозможно представить свою жизнь без газа, а точнее без газопровода, который представляет собой специальное устройство, предназначенное для транспортировки и хранения природного топлива. Но в некоторых домах все еще нет этого вещества, поэтому многие люди решают сделать присоединение к сети и обеспечить свое жилище газом.

Проблема в том, что проводят врезку зачастую без отключения газа в магистрали. Из-за этого возникает множество нюансов, требующих работы специалистов, но многие люди решают сделать это самостоятельно, хотя знают, что это действие расценивается как нарушение закона.


Техника безопасности

Газовая сварка и резка не обходятся без соблюдения правил техники безопасности. Во время работы сварщик подвергается всевозможным потенциальным опасностям

Меры предосторожности комплексные:

От поражения электротоком нужна такая защита:

Сварка газовой трубы под давлениемИнструкции по технике безопасности

  • Заземление аппарата.
  • Изоляция токопроводящих частей оборудования.
  • Сухая, неповрежденная одежда.
  • Исключение работ в мокрую погоду.

Защита зрения требует использования специальной маски со светофильтрами.

Газовая сварка – это угроза ожогов, взрывов пожаров. Избежать аварийной ситуации помогут:

  • Экипировка в спецодежду.
  • Отсутствие в местах проводимых работ открытых горючих, легковоспламеняющихся веществ.
  • Наличие средств пожаротушения.
  • Соблюдение технологического режима.

Против отравления ядовитыми парами используют:

  • Респираторы.
  • Эффективную вентиляцию в помещении.
  • Маски, схожие с противогазами.

Особенности врезки в металлический газопровод

Врезку в центральную ветвь из металлических труб проводят после составления эскиза будущих работ и подготовки всех материалов, которые пригодятся в процессе исходя из выбранного способа присоединения.

В первую очередь делают очистку рабочей поверхности. При этом удаляют абсолютно все лишнее с места, выбранного для подключения к газопроводу: мусор, краску, ржавчину. Далее, проводят разметку места врезки, проставляя отметки. Делают необходимые отверстия.

После этого хорошо обрабатывают скважины. Во время рассечения поверхности трубы щели тщательно обмазывают глиной. Это требуется для минимизации риска воспламенения сочащегося газа во время проделывания разреза.

Проделанные отверстия как можно скорее закупоривают асбестово-глиняной заглушкой, а место, подвергшееся обработке, быстро охлаждают.

Соединение труб способом сварки

Соединение труб следует выполнять так, чтобы добиться предельно точного пересечения осей трубопроводов

Следующим этапом работ будет монтаж отключающего устройства. После остывания металла вынимают заглушку, дабы иметь возможность вынуть из газопровода участок отрезанной трубы.

Теперь, в образовавшуюся щель устанавливают отключающее устройство. Оно состоит из комплекта резиновых и деревянных дисков и мешочков, наполненных глиной вязкой консистенции.

Далее устанавливают патрубок. Закрыв отверстие отключающим устройством, начинают проделывать основное отверстие, предназначенное для подключения новой трубы. В первую очередь необходимо сверить соответствие диаметра, поскольку иногда разметку приходится корректировать.

Далее делают отверстие и монтируют патрубок. Его стыковые соединения заваривают сваркой с двух боков и закрывают задвижку, имеющуюся на нем. После заделывают отверстия.

Завершив монтаж патрубка, приступают к привариванию новой трубы. Перед этим удаляют металлический шлак, образовавшийся после проделывания основного отверстия. Очистив поверхность трубопровода, устанавливают новую трубу в отверстия и, обмазав глиной, делают сварочные швы.

Далее берут водный раствор мыла и тщательно промазывают им новые швы, убеждаясь в их герметичности и отсутствии утечки голубого топлива.

Проверка стыков труб очень важный аспект безопасности

Стыки труб следует тщательно проверить на отсутствие утечки голубого топлива посредством смазывания их раствором мыла с водой

Если утечка газа не наблюдается, приступают к завершающему этапу работ, то есть, засыпают траншею. Однако, это не такая простая операция, как кажется, на первый взгляд.

Засыпка траншеи тоже должна осуществляться в соответствии с нормами, приведенными ниже:

  • по окружности места врезки шарового крана и соединительной трубы необходимо произвести засыпку мягкого грунта слоем толщиной более 20 см и уплотнить его;
  • окончательную засыпку траншеи грунтом категорически запрещено производить бульдозером либо иной тяжелой строительной техникой.

Наезд упомянутой техники на слой грунта, закрывающий место врезки, и трубы, идущие от него, а также на шаровой кран, выдающийся над поверхностью грунта, строжайше запрещен.

Какие еще виды сварки могут применяться

Помимо дуговой сварки стержнями с защитным покрытием, могут использоваться другие виды:

  1. Полуавтомат с системой подачи инертного газа, защищающего ванну расплава от воздействия атмосферного воздуха. Вместо электрода используется сварочная проволока, которая подается автоматически при нажатии на курок наконечника. Оборудование отличается повышенной ценой и увеличенным весом, но позволяет улучшить качество сварных швов. Для ремонта трубопроводов в домашних условиях используется редко.
  2. Если у собственника нет инвертора или навыков работы со сварочным оборудованием, то временно заделать повреждение можно с помощью холодной сварки. Пластичная 2-компонентная смесь на эпоксидной основе отличается высокой адгезией к сухим поверхностям. При заделке течи потребуется нанести пасту на бинт, который обматывают вокруг трубы, а затем зажимают хомутом с металлической прижимной пластиной. После полимеризации (время зависит от производителя) течь прекращается.

Как выполняется врезка в газовую трубу – пошаговое руководство

Любые инженерные сооружения, в том числе, и трубы газоснабжения, имеют свой срок эксплуатации, по истечении которого их необходимо демонтировать и заменить. Если вы запланировали ремонт в доме, то стоит помнить об этих параметрах, чтобы все косметические работы можно было выполнить после обслуживания домашней газовой трубы.


В данном материале расскажем о том, как сделать врезку в газовую трубу, чтобы заменить ее, и какие тонкости нужно учитывать в этом процессе.

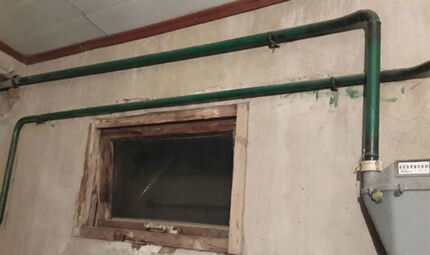

Особенности проведения сварочных работ в квартире

Для сварки трубопровода низкого давления небольшого диаметра традиционно применяют электродуговую ручную или полуавтоматическую сварку. При стыке участков разного диаметра нужны переходники, без них надежность газопровода снижается.

Перед сваркой газовых труб в квартире проверяют, перекрыт ли газ. Если требуется демонтаж участка, используют резак. При переносе трубы стык заглушают, наваривая пятак из металла. Основные этапы проведения работ:

  • производится продувка монтируемого участка, чтобы удалить остатки природного газа;
  • резаком демонтируется заменяемый участок;
  • кромки стыка зачищаются, обезжириваются;
  • после сварки магистраль заполняется;
  • каждый стык проверяется в тестовом режиме на герметичность (на шов наносится мыльная смесь, если появились пузырьки, есть утечка).

К газоходам предъявляются особые требования, самостоятельный монтаж или демонтаж газопроводов запрещен.

Работы по магистральной разводке проводятся с разрешения газоснабжающей организации после утверждения проекта. Обязательно предусматривается врезка запорной арматуры – специальных кранов, перекрывающих подачу газа.

В многоквартирных домах работы проводятся под контролем газовой службы, в частных домах владельцы могут монтировать трубы самостоятельно, но придерживаясь требований СНиП.

Стыковое соединение труб по силам опытным сварщикам. От герметичности газопроводов зависит пожарная безопасность здания. Даже при небольшом дефекте возможны утечки, поэтому контроль соединений проводится в обязательном порядке.

Основные требования к трубопроводам высокого давления.

Сварка трубопровода высокого давления отличается рядом особых требований, к ней предъявляемых. Основные затруднения при проведении таких работ связаны с тем, что речь идет о трубах, отличающихся большой толщиной стенок и при этом относительно небольшим диаметром. Кроме того, надо учитывать, особенности сред, проходящих по таким трубам – они могут иметь как очень низкую, так и очень высокую температуру, поэтому особенно высокие требования предъявляются к сварному шву, который должен обладать идеальной  прочностью и герметичностью, а кроме того, совершенно не поддаваться действию коррозии.

Именно поэтому особое внимание при монтаже трубопроводов высокого давления уделяется контролю качества сварного шва, для чего часто применяются специальные составы и оборудование

II. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

13. Проведение подготовительных работ и качественное их выполнение входят в обязанности мастера или производителя работ специализированных бригад по присоединению.

14. Подготовительные работы должны обеспечивать качественное выполнение работ, безопасность рабочих, выполняющих указанные работы, и безопасность населения, проживающего в районе производства работ.

К подготовительным работам относятся:

а) составление эскиза (схемы) узлов присоединения;

б) составление плана организации работ, выбор способа присоединения, установление порядка снижения давления газа в трубах действующего газопровода, где это необходимо, и обеспечение его стабильности (20-150 мм

вод.ст.) на время присоединения;

в) определение и подготовка требуемого количества материалов, инвентаря, защитных и спасательных средств и средств по оказанию первой помощи при несчастных случаях. Отобранные материалы, инвентарь и защитные средства должны быть тщательно проверены, находиться в полной исправности и быть годными к употреблению;

г) закрытие задвижек, кранов и пробок на присоединяемой трубе газопровода или вводе;

д) на месте работ должно быть обеспечено наличие достаточного количества воды.

15. Перед началом работ руководитель бригады знакомит всех рабочих с их обязанностями и последовательностью всех технологических операций по присоединению газопроводов. Одновременно руководитель бригады проводит повторный инструктаж рабочих бригады по безопасному ведению работ по разделам «Правил техники безопасности при эксплуатации городского газового хозяйства» МКХ РСФСР:

а) общие правила безопасности при производстве газоопасных работ;

б) монтажно-сварочные работы на действующих газопроводах;

в) присоединение к действующим газопроводам;

г) пуск газа в газопроводы и газовые приборы в жилые дома;

е) пользование противогазами;

ж) первая помощь пострадавшим.

16. Руководитель бригады лично проверяет наличие и исправное состояние запорных устройств на вводах и стояках, наличие пробок и заглушек на вводах в помещения. Все задвижки и краны должны быть закрыты.

17. До начала работ по присоединению должна быть проведена контрольная проверка труб присоединяемого газопровода и вводов воздуха, согласно п.5.

Проверке подвергаются участки газопроводов, расположенные между общим отключающим устройством (задвижка, кран или гидрозатвор) на ответвлении в домовладение и краном на наиболее отдаленном стояке. После проверки воздух спускается, краны перекрывают и приступают к работам, согласно установленному плану присоединения. Проверка присоединений вводов производится в соответствии с § 145 «Правил техники безопасности при эксплуатации газового хозяйства» МКХ РСФСР — раздел VI.

18. Снижение давления газа в трубах газопроводов высокого, среднего и низкого давления до нормального (20-150 мм

вод.ст.) при выполнении работ по присоединению производится при помощи отключающих приспособлений. Для обеспечения сброса газа во избежание повышения давления более 150

мм вод.ст. на включенном участке газопровода до начала работ устанавливаются свечи для сжигания газа.

19. Для всех тупиковых газопроводов на время производства работ по присоединению устанавливается байпас.

20. До начала работ изоляция на трубах в местах присоединений должна быть удалена скребком, пламенем горелки паяльной лампы, газосварочной горелкой или другим способом.
