Солевой фильтр для очистки воды: основы работы очистителя, виды и конструктивные особенности, а также основные производители систем

Одной из проблем загородных домов является отсутствие централизованного водоснабжения. Чтобы решить эту задачу дачники часто бурят на своем участке скважины. Но не всегда результат оправдывает ожидания. Подземная вода может не соответствовать нормам. Чтобы можно было использовать скважину в бытовых нуждах без вреда для приборов, рекомендуется установить солевой фильтр для воды.
Устройство и

Разновидности реагентных баков

К реагентным бакам относятся солевые баки и баки для перманганата калия (марганцовки), входящие в состав фильтрующих установок для регенерации различных фильтрующих сред, требующих химической промывки, например:

  • ионообменные смолы
  • цеолиты
  • реагентные обезжелезивающие загрузки

Раствор с реагентом (поваренной солью NaCl или перманганатом кали KMnO4) приготавливается и хранится в бачке до следующей регенерации.

Солевой бак внутри

Солевой бак почему-то называют еще «соляной бак». Это не совсем корректно, но я постоянно слышу это от тех, кто впервые столкнулся с задачей очистить воду и ищет где заказать систему водоочистки?

Стандартный солевой бак имеет объем 70 литров. Этого достаточно для загрузки одновременно двух мешков соли (для колонн не более 1354). При правильной настройке умягчителя этого хватает на 2-3 месяца автономной эксплуатации стандартного умягчителя с размером колонны 1054 и жесткостью около 7 мг/л экв.

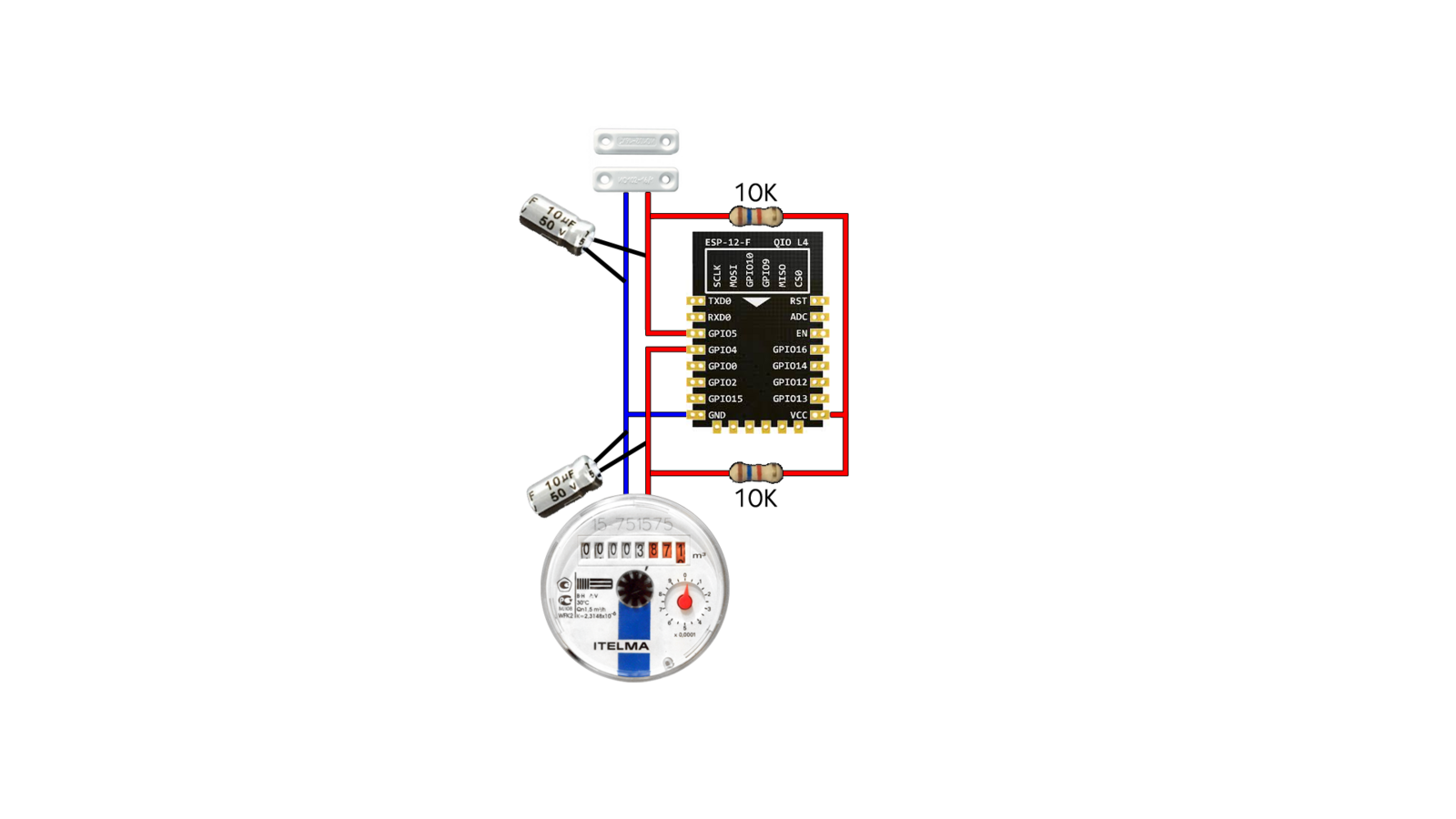

Схема подключения

Один из проводов счетчика и датчика открытия вместе подключаются к пину Ground. Каждый оставшийся провод подключается к свободному цифровому пину платы, кроме GPIO0 и 2, чтобы не возникла проблема с загрузкой. Также добавляется подтягивающий резистор по схеме. Для дополнительной защиты от дребезга контактов можно добавить конденсатор.

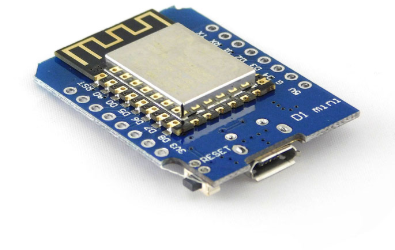

Вообще для упрощения подключения питания и прошивки модуля, я бы рекомендовал использовать готовую плату, вроде Wemos D1 mini.

1600x_image.png?1596578305

Плюсы катионообменных фильтров TITANOF

  • можно использовать в комплексе с другими очистителями (например, с фильтром грубой очистки и обезжелезивателем),
  • экономичность — картриджи можно регенерировать в растворе поваренной соли,
  • возможность установки под мойку, только для питьевой воды,
  • долгий срок эксплуатации — до 12 месяцев (в случае выбора производителя  TITANOF),
  • компактность,
  • простота установки и обслуживания.

Принцип работы соляного очистителя

Чтобы оценить целесообразность установки солевого фильтра, необходимо понять, какое воздействие он оказывает на воду.

Вредные соединения не имеют явно выраженного вкуса и вида, поэтому

определить содержание кальция и магния «на глаз» невозможно.

Осуществляется это путем лабораторных исследований и применением лакмусовых бумажек.

Внимание! Особо опасными соли магния и кальция становятся при нагревании. Повышение температуры превращает их в твердые частицы.

Бытовая техника под воздействием жесткой воды может реагировать следующим образом:

  • Из-за уменьшения теплопроводности нагрев происходит медленнее, а процесс стирки в посудомоечной и стиральной машине становится неэффективным.
  • Твердые частицы оседают на внутренних деталях техники, что вызывает нарушение их работы. Первым страдает нагревательный элемент, который покрывается накипью и выходит из строя.
  • При засоре трубопровода твердыми частицами уменьшается КПД.

Для нейтрализации вредного воздействия применяют полифосфаты. Чтобы обработать 1 куб воды необходима концентрация вещества в 3,5-4,5 г. Полифосфаты вступают в реакцию с солями, формируя на их поверхности микроскопическую пленку.

В результате они не могут объединяться между собой и образовывать плотные соединения. Также отсутствует возможность их закрепления на поверхности труб водоснабжения и отопления.

Важно! После очистки вода не становится пригодной для питья и приготовления пищи, однако обеспечивает бесперебойную и долговечную работу бытовых приборов.

Солевой проточный фильтр для воды из скважины. Вариант №1: от железа и жесткости


Все оборудование можно приобрести в

рассрочку

!


Каково его назначение?

К сожалению, современный океан серьезно загрязнен человеческой деятельностью. Бытовые отходы, нефтяные пятна и прочий мусор загрязняет мировой океан, уничтожая и заставляя изменять свою жизнь целые виды животных, рыб и птиц. Конечно, это наносит серьезный удар и по людям – использование соленой, да и ещё и загрязненной воды просто невозможно без опасных последствий. Именно поэтому используются сложные системы водоочистки, позволяющие использовать загрязненную морскую воду в самых разных сферах жизни людей.

Современные фильтры для морской воды нередко используют как на крупных предприятиях, да и частными лицами. Не слишком высокие цены в сумме с простотой использования делают эти фильтры все более востребованными.

Только довольно дорогие, массивные и сложные фильтры позволяют сделать морскую воду неотличимой от пресной, подходящей для питья. Однако даже замена пресной воды опресненной при выполнении различных работ по хозяйству, способна ощутимо сократить расходы этого ценного ресурса.

Коттеджные системы очистки воды в Москве

Коттеджные системы очистки воды и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Коттеджные системы очистки воды» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Коттеджные системы очистки воды”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Минусы катионообменных фильтров TITANOF:

  • кроме умягчительного эффекта, более никак не влияют на воду, то есть — не воздействуют на другие виды вредных примесей.

Принцип действия существенно отличается, обратный осмос более буквально является фильтром, так как соли жесткости и другие примеси проходят через мембраны в процессе очистки. Кроме солей, все прочие компоненты также полностью задерживаются мембранами.

Какими бывают солевые баки и как их выбрать?


Жесткая вода содержит большое количество положительно заряженных ионов кальция и магния, они вызывают ухудшение работы бытовой техники, а при систематическом приеме внутрь приводят к проблемам со здоровьем. Именно поэтому их следует подменять на отрицательно заряженные частицы натрия. Для проведения ионообменных загрузок используют солевые баки.


Прошивка

ESPHome – это система для настройки модулей ESP8266 и ESP32 с помощью простых и мощных конфигурационных файлов, и удаленного управления ими с помощью систем домашней автоматизации.

Для её установки необходимо перейти в раздел дополнений Home Assistant и добавить новый репозиторий, после чего установить дополнение ESPHome.

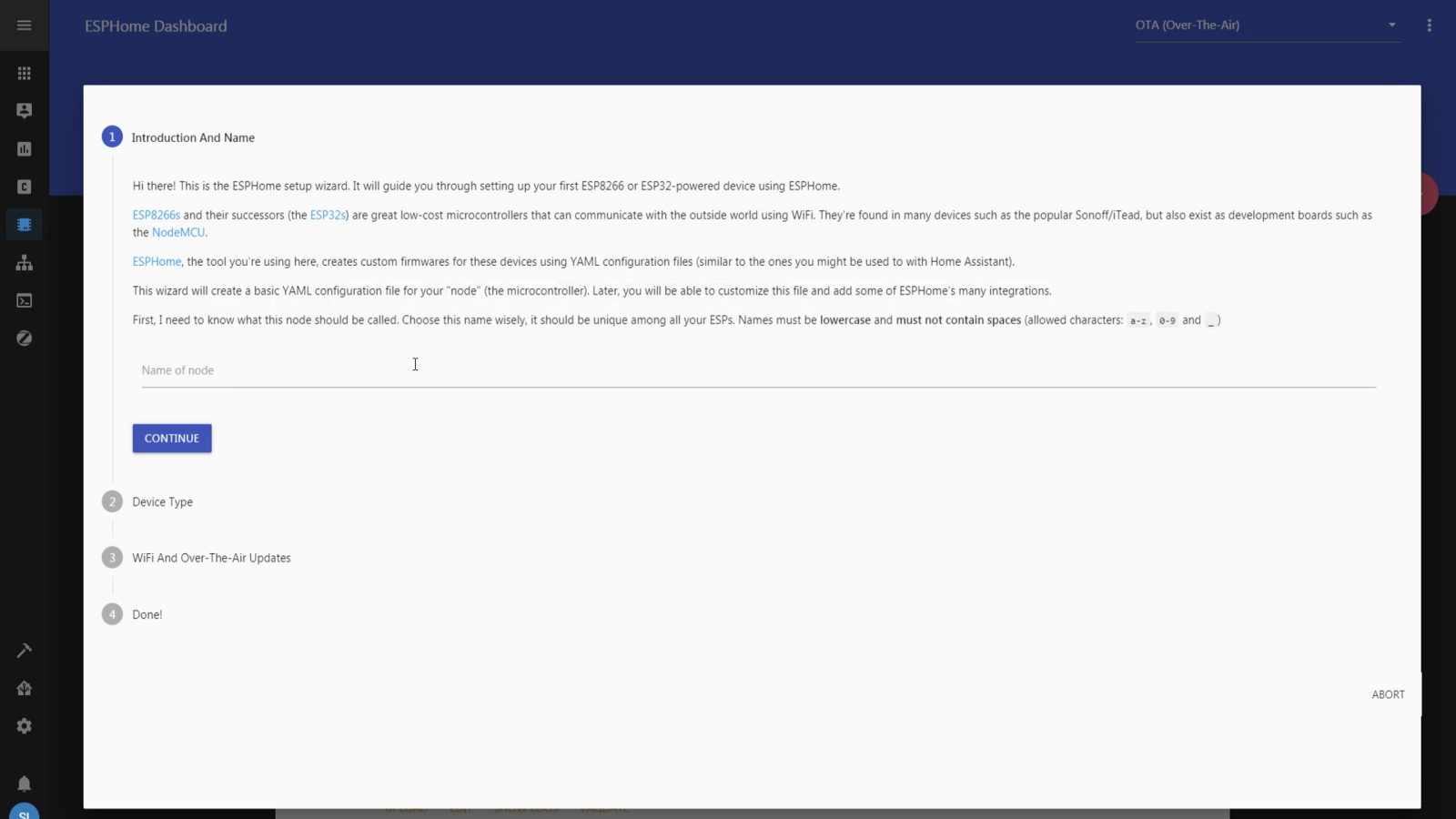

Затем, перейдя в панель управления ESPHome, добавляем новое устройство, где заполняется имя, тип и параметры подключения к Wi-Fi-сети.

1600x_image.png?1596578306

Обновив страницу, можно приступать к созданию конфигурации, нажав на кнопку редактирования вновь созданного устройства.

esphome: name: esp_watercounter platform: ESP8266 board: d1_mini on_boot: – logger.log: “Wait for MQTT connected” – wait_until: mqtt.connected: – delay: 3s – if: condition: mqtt.connected: then: – globals.set: id: water_count_var value: !lambda |- return id(water_counter).state;wifi: ssid: !secret wifi_ssid password: !secret wifi_password fast_connect: true manual_ip: static_ip: 172.16.1.120 subnet: 255.255.255.0 gateway: 172.16.1.1 dns1: 172.16.1.1# Enable logginglogger:# Enable Home Assistant APIapi:ota:mqtt: broker: !secret mqtt_host username: !secret mqtt_user password: !secret mqtt_pass discovery: falseglobals: – id: water_count_var type: int restore_value: notime: – platform: sntp on_time: # Every 5 minutes – seconds: 0 minutes: /5 then: – if: condition: lambda: |- return id(water_count_var) > 0; then: – mqtt.publish: topic: /pantry/watercounter retain: true payload: !lambda |- return to_string(id(water_count_var));binary_sensor: – platform: gpio name: “Pantry Tank cap” device_class: window pin: number: 5 mode: INPUT_PULLUP filters: – delayed_on: 150ms – delayed_off: 150ms – platform: gpio name: “Pantry Water usage” id: water_usage internal: true pin: number: 4 mode: INPUT_PULLUP filters: – delayed_on: 100ms – delayed_off: 100ms on_press: then: – if: condition: lambda: |- return id(water_count_var) > 0; then: – lambda: ‘id(water_count_var) = 1;’# Moved in “time” section to send accumulated values every 5 minutes# – mqtt.publish:# topic: /pantry/watercounter# retain: true# payload: !lambda |-# return to_string(id(water_count_var));sensor: – platform: mqtt_subscribe name: “Pantry Water count (L)” icon: “mdi:water-pump” id: water_counter accuracy_decimals: 0 unit_of_measurement: ‘L’ topic: /pantry/watercounter

Суть конфигурации сводится к следующему:

  • Создаётся глобальная переменная (globals), в которую записываются текущие показания счётчика воды, хранимые в MQTT-брокере.
  • Для счётчика прописана автоматизация (on_press), которая при замыкании контактов, после каждого потреблённого литра воды, увеличивает значение глобальной переменной на этот самый 1 литр (- lambda: ‘id(water_count_var) = 1;’).
  • Каждые 5 минут текущее значение счётчика публикуется в MQTT-топике.
  • Дополнительно создан сенсор, задача которого – отображать полученное из mqtt-топика значение показаний счетчика, т.к. этот сенсор уже будет виден в Home Assistant. Также используется для заполнения пустой глобальной переменной после перезагрузки модуля. Для этого в начале конфига есть автоматизация, запускаемая при загрузке модуля, которая ожидает успешного подключения к MQTT-брокеру, а затем записывает в переменную данные сенсора, обращаясь к нему по id, указанному в параметрах.

После сборки и скачивания файла прошивки, загружаем её в модуль с помощью программы ESPHome-Flasher.

Перезагрузив модуль, его статус в панели управления ESPHome должен измениться на Online. Дальнейшие обновления прошивки будут производиться по воздуху, нажатием кнопки Upload, после внесения каких-либо изменений в конфигурацию.

Преимущества и недостатки

Любые приборы имеют преимущества и недостатки. К достоинствам соляного очищения можно отнести:

  • компактность;
  • простоту установки;
  • долговечность;
  • надежность (при условии своевременной замены наполнителя);
  • финансовая доступность (в сравнении с другими приборами).

Использование фильтра позволяет экономить на моющем средстве, т.к. не требуется покупать дополнительные вещества для смягчения воды и предотвращения образования накипи. Замена наполнителя осуществляется без отсоединения прибора от водоснабжения.

К недостаткам можно отнести то, что данные фильтры не подходят для получения питьевой воды. В противном случае могут появляться аллергические реакции, раздражения слизистых оболочек и пр. Также прибор не используется для деферризации жидкости. Несмотря на то, что наполнители очищающего прибора при правильной эксплуатации не несут опасности для здоровья человека, их нельзя отнести к экологически безопасным, если сравнивать с магнитными фильтрами.

Одним из недостатков данного оборудования является снижение его эффективности при подаче воды, температура которой выше +40°C. Но если очистной прибор подсоединить правильно, т.е. на входе бытовой техники, то этот минус можно не брать в учет.

Качество очистки может снижаться при высоком давлении. По этой причине многие производители не рекомендуют использовать фильтрующее оборудование, когда напор превышает 0,1-0,25 бар.Качество очистки может снижаться при высоком давлении. По этой причине многие производители не рекомендуют использовать фильтрующее оборудование, когда напор превышает 0,1-0,25 бар.

Качество очистки может снижаться при высоком давлении. По этой причине многие производители не рекомендуют использовать фильтрующее оборудование, когда напор превышает 0,1-0,25 бар.

Home Assistant

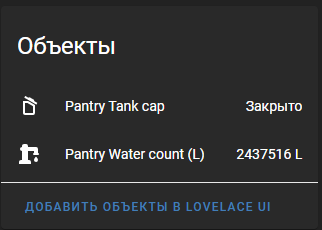

Модуль ESP добавляется в Home Assistant через меню интеграций, где затем появляются два новых объекта.

1600x_image.png?1596580176

Для отображения зафиксированных показаний счётчика, при которых была открыта крышка бака, я создал сенсор.

– platform: mqtt name: Pantry Tank last refill icon: mdi:basket-fill state_topic: “/pantry/watercounter/salt_refill” unit_of_measurement: “m³”

А непосредственно для расчёта остатка соли создал еще один сенсор на основе шаблона.

– platform: template sensors: pantry_tank_salt_left: friendly_name: “Pantry Tank salt left” unit_of_measurement: “%” value_template: >- {% if 0 < ((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0) <= 100 %} {{ ((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0) }} {% elif ((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0) <= 0 %} 0 {% endif %} icon_template: >- {% if 60 < (((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0)) < 100 %} mdi:delete {% elif 30 < (((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0)) < 60 %} mdi:delete-outline {% elif 10 < (((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0)) < 30 %} mdi:delete-alert-outline {% elif (((30 – (states(‘sensor.pantry_water_count’)|float – states(‘sensor.pantry_tank_last_refill’)|float))/30*100) | round(0)) < 10 %} mdi:delete-forever-outline {% endif %}

В value_template происходит следующее: 30 – полученный опытным путём примерный объем потреблённой воды, на который хватает одной засыпки соли. Сначала из этого объема вычитается разница между текущим значением показаний счётчика воды

(sensor.pantry_water_count) и фиксированным значением, при котором засыпалась новая порция соли (sensor.pantry_tank_last_refill), а затем полученное округлённое значение преобразуется в проценты. Т.к. в MQTT-топике значения хранятся в виде строк, то |float преобразует их в числа с плавающей точкой.

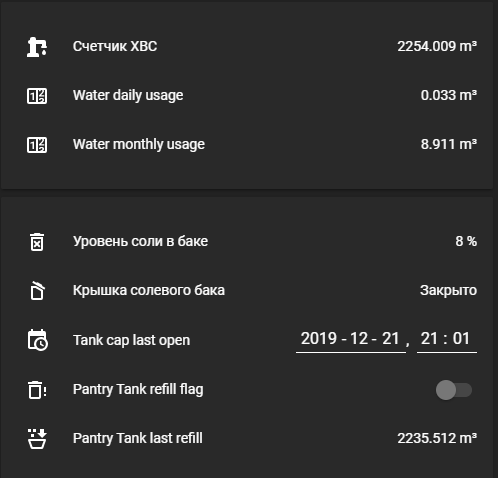

icon_template описаны условия для отображения разных иконок, в зависимости от текущего уровня соли.

1600x_image.png?1596580176

Советы по выбору

При выборе солевого бачка крайне важно обеспечить соответствие его типоразмеров и объема смолы, которая понадобится для регенерации. Так, для восстановления каждого литра ионообменной смолы нужно порядка 120 г соли. Для эффективной фильтрации важно, чтобы объёма резервуара хватило как минимум на 3 цикла восстановления. Несвоевременно либо в неполном объеме восстановленная смола негативным образом сказывается на качестве умягченной воды, соответственно, это отражается на работе всего бытового оборудования — приводит к появлению накипи.

Кроме того, при выборе резервуаров важно обращать внимание на такие факторы, как:

  • общий расход воды;
  • объем загрузки;
  • габариты колонны;
  • цвет;
  • форма конструкции.



Оборудование от компании Helyx

Компания Helyx предлагает организациям, предприятиям и частным лицам, заинтересованным в эффективных и надежных системах водоочистки и водоподготовки оборудование собственной разработки и производства, а также очистительные установки от ведущих мировых производителей.

Также мы осуществляем полный спектр услуг, связанных с водоочисткой:

  • создание индивидуальных решений, учитывающих все пожелания заказчика и условия, в которых будет функционировать система водоподготовки;
  • помощь в организации доставки оборудования;
  • установку и запуск очистительных установок;
  • техническое обслуживание на протяжении всего срока службы;
  • при необходимости – модернизацию аппаратов и осуществление своевременного ремонта;
  • всестороннюю консультационную поддержку в рамках проекта.

Мы будем рады ответить на Ваши вопросы о нашем производстве и предоставить всю необходимую информацию.
Для этого Вам нужно заполнить

форму обратной связи

Этапы сборки

Инструкция по сборке солевого резервуара не представляет никакой сложности. Для этого следует выполнить несколько последовательных действий:

  • небольшие стаканчики крепятся к фальшдну на специальные клипсы;
  • фальшдно фиксируется в солевом контейнере;
  • шахта ставится на основное посадочное гнездо;
  • в стенке резервуара сверлится узкое отверстие для введения солепровода;
  • солепровод скрепляется с фитингом;
  • крышки шахты и солевой емкости закрываются.

После этого останется только настроить подключение водоочистки, и умягчителем можно будет пользоваться.



Особенности установки

Подключить систему фильтрации можно самостоятельно, не тратя деньги на услуги сантехника. Перед покупкой нужно учесть место установки и позаботиться о дальнейшем доступе к устройству для регулярной досыпки соли. Часто такие приборы монтируют в гипсокартонный короб с открывающейся дверцей.

Принцип монтажа не зависит от назначения и имеет общую схему:

  • Техника отключается от системы водоснабжения и электричества. Перекрывается кран.
  • Труба подачи воды подключается к фильтру путем накручивания на резьбу. Диаметр входного отверстия зависит от прибора и может быть как ¾, так ½ дюйма.
  • Смягченная вода подается через выходное отверстие фильтрующей колбы по гибкому шлангу к технике.
  • Устройство готово к использованию.
