Примыкание трубы к кровле: расположение, особенности пирога и кровельного материала

Как правильно сделать примыкание трубы дымохода к кровле. Особенности выбора подходящего материала для примыкания. Инструкции по работе с каждым из них.

Содержание

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Вентиляционные трубы на крыше

Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких. С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

  • защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
  • герметизация;
  • обязательное требование – плотное прилегание вентиляционной трубы к крыше;
  • установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Обустройство вентиляционной шахты

Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Несколько труб на крыше дома

Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Схема размещения труб

Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку, соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

  • Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки. То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
  • Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки, что вполне может ослабить общую конструкцию.
  • Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
  • Какой бы вариант ни рассматривался, вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба

Просвет между трубой и деревянными деталями стропильной системы и обрешетки нередко заполняют негорючими термоизоляционными материалами. В этом качестве хорошо использовать базальтовую минеральную ватуПросвет между трубой и деревянными деталями стропильной системы и обрешетки нередко заполняют негорючими термоизоляционными материалами. В этом качестве хорошо использовать базальтовую минеральную вату

  • Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 4101-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции — также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Подберем комплектующие
для вашего дома прямо сейчас

Готовы оказать помощь в выборе. Напиште нам!

Примыкание к прямоугольной дымовой трубе

Примыкание кровли к трубеРис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого “галстука”. Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Штроб в трубеРис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Оклад для дымоходаРис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус – переплата за материал, плюс – экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Примыкание к трубе дымоходаОклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ – уклон крыши относительно горизонта.

Раскрой плоского листаСхема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу “крашенного” кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к трубе: особенности конструкции

Примыкание крыши к трубе – существенный узел, от качества выполнения которого в большинстве случаев подчиняется правильное функционирование кровельного пирога, прочность и долговечность всей конструкции.

Примыкание кровли к трубе дымохода

В чем сложность обустройства примыкания?

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Герметизация прохода дымохода через кровлю, дедовский способ.

Чтобы сделать герметичное соединение кровли и дымохода приходится прибегать к некоторым уловкам.

Для герметизации соединения кровли и дымохода не всегда можно применять герметики и жёсткие соединения.

Причина этому возможное разнонаправленное движение кровли и дымохода.

Движение это вызвано, в основном, усадкой деревянных домов.

По строительной норме СНиПу печь должна стоять на отдельном самостоятельном фундаменте и этот фундамент не должен быть связан с фундаментом дома.

Так же при строительстве печи необходимо учитывать возможное движение дома и оставлять компенсационные зазоры в местах примыкания противопожарных разделок к стенам и перекрытиям в доме.

Исходя из вышесказанного следует что и соединение кровли и дымохода нудно делать подвижным.

Но как сделать подвижное соединение герметичным?

Для решения этой задачи на печной трубе наши прадеды придумали выдру и фартук дымохода.

Идея несложная и вполне выполнимая.

Здесь я, на примере, хочу показать как я это делаю.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Примыкание кровли к трубе дымохода: основные варианты обустройства примыканий

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания — это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного «пирога». Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее, очень многие мастера предпочитают изготавливать эти детали самостоятельно.

Один из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковкиОдин из вариантов самодельной конструкции узла примыкания кровли к кирпичной трубе прямоугольного сечения. Такой «комплект» несложно изготовить самому из листовой оцинковки

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши — герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

Дополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонамДополнительный перелом кровли над трубой – разжелобок, не даст дождевой или талой воде накапливаться в этом пространстве – перенаправит ее потоки по сторонам

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной. Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

Пожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлюПожалуй, самое неудачное расположение трубы – на линии ендовы. Желательно, еще на этапе проектировании дымоходных и вентиляционных каналов и конструкции крыши, не допускать подробного прохода трубы через кровлю

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Выбор материалов для герметизации

Для герметизации стыка вентиляционной трубы с кровлей можно использовать герметик или специальную ленту. Оба варианта подходят для этого этапа монтажа, конкретный тип подбирается с учетом вида перекрытия крыши.

Для любого типа кровли характерной чертой является высокий диапазон ее температур. Жарким летом крыша может нагреться до +70 градусов, а в сильные морозы – опустится до -40 градусов по Цельсию.

Поэтому важно выбирать тот герметик, который будет очень эластичным и устойчивым к таким перепадам температур. Так, если при строительстве использовалась наливная кровля или перекрытие битумной черепицей, то лучше использовать акриловые герметики.

Однако, если дом расположен в холодном климате, где часто минусовая температура, то акриловый герметик можно использовать только для обработки внутренних швов. Также для обработки внутренних стыков можно использовать и битумные герметики. Более универсальными являются полиуретановые средства, так как подходят для любого типа кровли и не имеют особенных требований к температурному режиму.

Оголовок вентиляционной трубы

Для того чтобы обезопасить помещение от попадания влаги, насекомых и птиц, можно устанавливать наконечники, которые закроют отверстие трубы

Используя для герметизации ленту, можно существенно облегчить процесс обработки стыка кровли и вентиляционной трубы.

Лента представляет собой тонкую полоску фольги, которая крепится с помощью клея или имеет собственную клеевую основу. Она полностью повторяет контуры стыка, за счет чего достигается идеальная герметизация.

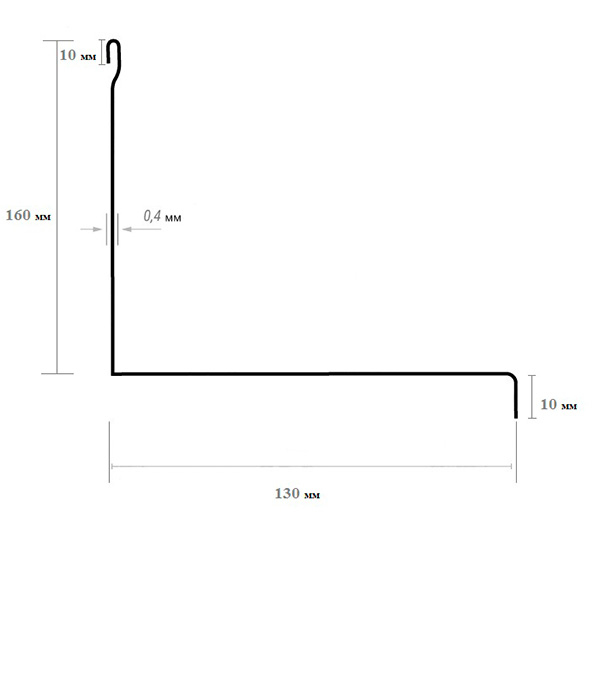

Планка примыкания в Москве

Планка примыкания и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Планка примыкания» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Планка примыкания”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Правила выполнения монтажных работ на кровле из металлочерепицы

Монтажные работы для крепления планок примыкания для кровли выполняют в следующей последовательности:

  • Кровлю в лобовой части подшивают с использованием шпунта или профнастила. Для изготовления второй опоры используют брус.
  • Перед выполнением отделочных работ устанавливают кронштейны водостока. Их фиксируют на лобовой доске или стропилах.
  • Обшивку закрепляют поверх кронштейнов, применяя саморезы. Их устанавливают с шагом 30 см.

Особенности установки торцевой планки

При установке торцевой планки примыкания необходимо придерживаться простых правил:

  • указанный компонент кровли укладывают на слой гидроизоляции;
  • при монтаже ее следует укладывать выше обрешетки, но в строгом соответствии с волной профиля металлочерепицы;
  • чтобы вода не проникла внутрь кровли, края планки отбортовываются вверх;
  • очень важно следить за тем, чтобы все углы были перекрыты;
  • для крепления торцевой планки применяют саморезы. Их крепят с шагом 40 см с боков и сверху, в волнах металлочерепицы;
  • наращивание элементов происходит с обязательным нахлестом в 5 см.

Монтаж планки около вентиляционной трубы

Монтаж планки примыкания выполняется в строгой последовательности:

Причины повышенного внимания

Важность объясняется легко. Слишком много последствий может вызвать безграмотная работа. Назовем некоторые, самые важные.

  • Из-за неплотного примыкания через щели сможет просачиваться влага, разрушающая материал дымохода и кровли.
  • Зимой здесь может намерзать снежная масса.
  • При повышенной концентрации влаги внутри трубы могут размножаться микробы, грибы, что ухудшит санитарное состояние всего дома.
  • Увлажненный теплоизоляционный слой даже после высыхания не сможет выполнять свои функции.
  • Попадание воздуха через щели нарушает нормальный обмен воздуха в помещении.

Зимой при неправильном монтаже дымохода через крышу в дом может попадать холодный воздух. Усилия, потраченные на отопление, пойдут насмарку. Возможно понижение прочности всей крыши в целом.

Особенности ремонтных работ

Ремонт примыканий кровли к конструктивным элементам крыши проще производить по методу флешинга, технология которого описана выше. Основой этого метода является однокомпонентная мастика Гипердесмо – РВ-1К, состоящая из битумно – полиуретановых веществ. Её преимущество заключается в том, что она может наноситься на любые поверхности самых разнообразных форм, везде создавая надежную гидроизоляцию, которая будет служить долгие годы.

Кроме этого, мастика легко наносится, не требует специальных знаний и приспособлений. Нет нужды разводить открытый огонь на крыше, подвергая риску пожара, как саму крыш, так и рабочих.

Ремонт мест примыканий к различным конструкциям крыши посредством традиционных рулонных материалов и горячего битума обходится гораздо дороже, нежели применение мастики. Отремонтировать кровлю в местах её примыкания можно и другим способом.

Если кровельный материал только отслоился от стены, но сам еще в хорошем состоянии, его прижимают рейкой, которая фиксируется саморезами. Место стыка рейки и стены герметизируется полиуретановым герметиком Эмфимастика PU-25.

Основные варианты примыкания узла вентиляции

Выбор способа примыкания узла вентиляции зависит от материала, из которого изготовлена кровля.

Не менее важную роль играет вид трубы, которая служит для воздуховода:

  • простая труба из металла или полипропилена, которая не имеет каких-либо дополнительных функций;
  • дополненная вентилятором;
  • труба, дополненная системой клапанной регулировки, со штанговым или ручным управлением;
  • сложные вентиляционные системы с несколькими дополнительными функциями.

Чем больше функций имеет воздуховод, тем выше требования к монтажу узла вентиляции.

Виды вентиляционных труб

В зависимости от того, для чего устанавливается вентиляционная труба, к ней выдвигаются различные требования – например, она может дополнительно оснащаться вентиляторами

Самый простой вариант укладки узла вентиляции может проводиться на мягкой кровле. Для этого в крыше необходимо сделать отверстие, которое по диаметру подходит к вентиляционной трубе, проложенной в доме.

К отверстию, при помощи саморезов крепится фланцевая опора, обязательно дополненная гибкой прокладкой. Во фланец ставится стакан (крепится саморезами) и оцинкованная труба. Пустое пространство между стаканом и трубой заполняется теплоизоляционным материалом.

При использовании других материалов для покрытия кровли потребуется использовать более сложные методы крепления, с дополнительными листами гидроизоляции.

Если речь идет о промышленном варианте исполнения узла вентиляции на крыше, то они довольно стандартны.

Это воздуховод, который имеет форму квадрата или круга, а вокруг него располагается монтажная шайба с дополнительными ребрами жесткости. Узлы прохода производятся трех видов – те, которые производятся без клапана или с клапаном с электроприводом или ручным управлением. Кроме того, узел прохода может отличаться по своей форме.

Для того чтобы подобрать необходимые материалы, нужно определиться с вариантом прохода узла через крышу. Самой простой оказывается установка узла на мягкой крыше, которая выполнена, например, из гибкой черепицы.

Для этого потребуется эластичный резиновый уплотнитель, стакан и переходной фланец.  Установить эту конструкцию не составит особенного труда – вполне можно сделать все своими руками.

Схема узла вентиляции

Для того чтобы правильно прикрепить вентиляционную трубу к кровле, необходимо придерживаться представленной инструкции, что позволит избежать нарушений в воздухообмене

В тех случаях, когда на кровле уложен другой материал, например, профнастил или шифер, обойтись типовым набором материалов не получится. Кроме того, если труба вентиляции слишком высокая или под крышей имеется значительный слой утеплителя, описанный выше способ не подходит.

Тогда придется использовать узел, который состоит из стального стакана, а под ним должна располагаться металлическая площадка. Как и в предыдущем случае, работы начинаются с определения точного места, куда будет врезана труба, а также создания отверстия нужного диаметра под трубу и площадку.

Первым делом укладывается слой гидроизоляции, края которого запускаются под кровлю. В том месте, где располагается непосредственно узел прохода, его края обрабатываются герметиком.

Для того чтобы справиться с проблемой большой высоты вентиляционной трубы, можно сделать дополнительную накладу из фанеры. Для особенно больших или тяжелых конструкций изготавливается дополнительный каркас из деревянных брусьев. Как вариант, можно установить растяжку из металлических тросов, которая надежно зафиксирует трубу на крыше.

В том случае, если речь идет о бетонной крыше, то для нее рационально использовать типовой набор материалов (пластиковый стакан, уплотнитель и фланец), поскольку на конструкциях такого типа обычно выходы для вентиляционной или других труб запланированы заранее.

Мягкая проходка: для круглых дымоходов

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Вентиляция скатной кровли

Для оснащения вентиляции скатных кровель нужны:

  • зазоры приточные в нижней зоне крыши;
  • каналы для циркуляции воздуха над утеплителем (за счёт обрешётки);
  • вытяжки вверху кровли площадью на 15% больше, чем область приточных отверстий, поскольку для хорошей вентиляции необходимо пониженное давление на чердаке.

Обустроить проветривание своими руками несложно. Общая схема одна — предусмотреть щели под карнизными свесами, защитить их лентой или сеткой, сделать зазор между обрешёткой и утеплителем.

Дальнейшие работы зависят уклона кровли. При уклоне скатов 10–45° вытяжной зазор находится в коньке и покрывается коньковым аэратором с защитным фильтром из пенополиуретана. Один такой аэратор длиной около 60 см проветривает 25 м² чердачного пространства.

Видео: установка конькового аэратора

https://youtube.com/watch?v=Fb1GCtWveHQ

Если по структуре кровли не предусмотрен конёк или наклон скатов составляет от 5 до 12°, то необходимо увеличивать число приточных отверстий внизу крыши, а в верхней зоне устанавливать аэраторы на расстоянии 0,5–0,8 м от самого высокого места кровли.

При таком расположении аэратор проветривает 5 м² чердачного помещения, но если строение находится на хорошо продуваемом участке, тогда его пропускная способность увеличивается до 25 м².

Размер вентилируемого зазора на коньке

Размер вентилируемого зазора зависит от склона скатов — чем меньше уклон кровли, тем больше высота зазора. Вид теплоизоляционного материала на размере зазора не сказывается, а вот тип кровельного настила очень важен. Под жёсткое покрытие (металлочерепица, профнастил) можно использовать контрейку для обрешётки небольшого сечения 25х50 мм, поскольку это не сплошное покрытие, а имеющее свои зазоры и стыки, через которые также циркулирует воздух. Хотя эксперты не советуют экспериментировать и для большей надёжности и прочности рекомендуют использовать бруски 50х50 мм для всех покрытий, т. е. делать оптимальную высоту зазора 50 мм.

Монтаж под ключ

Наша компания предоставляет услуги по ремонту кровли и установке доборных элементов разного уровня сложности в Москве и МО. Мы предоставляем клиентам на бесплатной основе смету и выезд эксперта на объект, а также помощь в выборе материалов и расходников. С ценами кровельных работ можно ознакомиться в нашем прайс-листе.

Примеры реализованных проектов можно посмотреть в разделе портфолио.

Обратившись к нам, заказчики могут рассчитывать на прозрачность договорных отношений, скорость и качество выполнения поставленных задач! Все наши заказчики получают официальную гарантию «Строй 911», в течение гарантийного срока устранение всех недочетов осуществляется за наш счет!

Ремонт примыканий

Можно взять для ремонта битум и рулонные материалы. Но можно воспользоваться и более современными средствами: армирующим геотекстилем и мастикой. Выполнение ремонтных работ, подготавливаем место:

  • рулонное покрытие, хорошо очистить;
  • бетонное, обработать «Праймером»;
  • поливинилхлорид, обезжириваем;
  • кирпичную постройку, оштукатурить, затем просушить.

Щели, сколы замазать, намазать мастику в два этапа, когда просохнет, положить армирующий геотекстиль.

Ремонтные работы мягкой кровли: саморезами, рейкой

Покрытие поднимается на (20 см) и крепится рейкой с саморезами, только обязательно с резиновыми шайбами. Все стыки хорошенько очистить, перегрунтовывают и промазывают герметиком. Ставятся бруски треугольного сечения, пропитанные антисептиком. И укладывают теплоизоляционный слой.

Повреждение, к воронке внутреннего водостока

  1. Снимают колпак, с конуса воронки.
  2. Полотно самой крыши, нагревают паяльной лампой и по очереди отгибают.
  3. Удалить стеклоткань, вытащить чашу.
  4. Отверстие вычищают, края промазывают цементным раствором и одевают чашу воронки обратно.
  5. Оклеивают новой стеклотканью, предварительно, пропитав, клеем и соединяют с кровельным настилом.

Полезное видео

Монтаж планки примыкания своими руками:





Доставка автомашиной грузоподъёмностью до 1.5т

Для доставки данного материала используются автомашины «Тоннаж до 1.5 т», т.к. использовать автомобиль меньшего объема не позволяют габариты товара.

Предназначена для установки в местах примыкания скатов кровли к стенам, дымовым трубам и другим вертикальным конструкциям для предотвращения попадания влаги и других атмосферных осадков под кровельное покрытие.
RAL 3005 – цвет покрытия по каталогу RAL.

Состав: оцинкованная сталь с полимерным покрытием.

Размер: 130х160 мм.

Полезная длина: 1,9 м.

Производитель: Россия.

Вес брутто: 2.63 кг.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
