Как с минимальными вложениями сделать звукоизоляцию. Отсекаем шум. Делаем самодельный виброподвес для потолка
Звукоизоляция потолка своими руками от Marsohod001
Когда вопрос звукоизоляции встает в самом начале отделочных работ или капитального ремонта, он решается комплексным подходом – потолок/стены/пол. Тогда соседям будет без разницы, пляшут ли на вашей вечеринке десяток активных тинейджеров, или с первыми петухами на всю громкость играет любимое радио. Однако такой подход редкость, гораздо чаще проблема выявляется уже после ремонта, что осложняет рабочий процесс. Но не зря говорят, что глаза боятся, а руки делают. Пользователь FORUMHOUSE под ником Marsohod001 получил сюрприз в виде бабули-меломанки как раз после ремонта.
Marsohod001 Участник FORUMHOUSE
После переезда в новую квартиру, когда ремонт почти уже был закончен, и оставались только потолки под вопросом, появилась проблема. Сверху живет бабулька с плохим слухом, любительница раннего подъема в выходные и почитательница радио Шансон, которое она включает на всю громкость, как только встает! А приемник у нее расположен прямо над нашей спальней. Потом стандартный процесс – разговоры с соседкой, ее родней, потом и до скандала дошло – к консенсусу прийти не получилось.
С учетом практически завершенного ремонта приняли решение звукоизолировать потолок, как оптимальный вариант сохранить здоровый сон и нервы. Дозвон в профильную организацию с целью уточнения технологии, материальной базы и прайса, поразившего аппетитами, привел к решению ковать тишину самостоятельно.
Тщательное изучение веток форума и опыта других пользователей позволило определиться с типом потолка и выбором материалов. Остановились на одноуровневой, двухслойной подвесной конструкции:
- Крепеж – виброподвесы для потолка и направляющие для гипсокартона;
- Изоляция – минеральная вата толщиной 50 мм;
- Покрытие – слой ГВЛ, второй слой ГКЛ;
- Швы – нейтральный герметик:
- Демпферная лента (между стеной и конструкцией) – вспененный полиэтилен.
Использование виброподвесов позволит отсечь вибрационные шумы, а минеральная вата один из самых эффективных шумоизоляторов. Вместе с ГВЛ и ГКЛ получается приличный барьер и от ударных, и от воздушных шумов. Демпферная лента отсекает конструкцию от стен, препятствуя передаче вибрации на перегородки.
Технические характеристики
Виброподвесом называется П-образный профиль из металла, имеющий на своей верхней перекладине вставку из упругого материала, в качестве которого часто используется резина, каучук или полиуретан. Эти мягкие шайбы принимают на себя действие акустической волны и гасят её. Происходит это благодаря тому, что сила звуковых волн тратится на сжатие прокладки и вращение шарнирного элемента, не достигая плоскости защитной конструкции. Чем толще полимерный поглотитель, тем большую амплитуду вибрации он сможет погасить. Крепление виброподвеса производится анкером к стене или потолку, а ответная часть прикрепляется к профилю при помощи саморезов.
Как правильно сделать виброподвесы для гипсокартона?
Для жильцов новостроек, квартир и домов отличная слышимость остается огромной проблемой. Разрешить эту глобальную проблему поможет только качественно изготовленная звукоизоляция. Важнейшим элементом звукоизолирующих конструкций считается виброподвес для гипсокартона. Однако не каждый знает, как правильно сделать выброподвесы. Что это, каковы виды, тонкости изготовления и установки, давайте разбираться.
Для чего нужны виброподвесы?
Все виброподвесы представленные на нашем сайте, хорошего качества. Подходят как для потолка, так и для стен. Все виброподвесы совместимы с профилями Knauf(кнауф) 60*27мм. Их можно купить купить по низкой цене у нас на сайте. Отгрузку можно произвести со склада в г. Москва, г. Санкт-Петербург, г. Екатеринбург или в г. Сургут. Все представленные виброподвесы обеспечивают качественную виброизоляцию со стен или потолка на конструкцию системы звукоизоляции.
Виброподвесы для потолка своими руками
По подсчетам форумчанина, для его комнаты площадью около 15 м² потребуется 42 виброподвеса, что при их стоимости обойдется в солидную сумму – около 15 тысяч. Вопрос «как сделать виброподвесы» встал в полный рост. Чтобы сэкономить, был сделан самодельный крепеж – использовались типовые подвесы для профилей и резина, приобретенная в магазине, торгующем материалами для виброизоляции промышленных установок. Так как повышенных динамических нагрузок сверху не предвидится, как и вибрации от турбины, самодельные виброподвесы справятся с нагрузкой.
Необходимая толщина резиновой прокладки в 18 мм получилась посредством склеивания трех слоев по 6 мм. Для прокладки между потолком и самим подвесом Marsohod001 использовал пористую резину. Хотя пришлось потратить немало времени на склеивание и сборку подвесов, себестоимость одного крепежа- самоделки получилась около 50 рублей, против трехсот с лишним за специализированный.

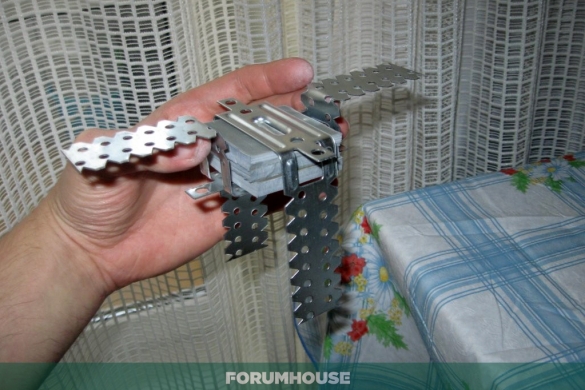

Самодельный виброподвес для потолка
Столкнувшись с подобными сложностями, многие пользователи нашего портала нашли свои ответы на вопрос, как сделать виброподвесы своими руками.
Виды
На современном рынке строительных и отделочных материалов виброподвесы представлены в широком ассортименте. Изделия классифицируются по месту применения, виду крепления, размеру и материалу шумопоглощающих шайб.
По типу креплений самым лучшим считается коробчатый виброподвес. Он максимально поглощает звуковые волны и предотвращает их проникновение на поверхность гипсокартонной стены или потока. Недостатками данного вида являются высокая стоимость и необходимость точного выставления шпилек перед установкой профиля.
По размеру виброподвесы для ГКЛ бывают стандартными, предназначенными для закрепления на профиль, имеющие ширину в 6 см, и эконом-класса, сочетающимися с узким профилем (шириной 4,7 см). По сфере применения изделия подразделяются на пристенный, потолочный и универсальный типы. По материалу изготовления шумопоглощающих элементов – на изделия из резины, каучука и полиуретана.
Как выбрать
Самая важная характеристика виброподвесов – это их прочность. Вы должны быть уверены в том, что они выдержат конструкцию из ГКЛ. Эти элементы помогают металлическим профилям удерживать на потолке листы гипсокартона, звукоизоляционный материал, слой шпатлевки.
Вторая важная характеристика – степень звукоизоляции. Подвес должен хорошо гасить вибрации и подавлять шумы. Этот показатель зависит от свойств и толщины звукоизоляционного материала на самом подвесе.
Виброподвесы отличаются по площади звукоизоляционного материала. Чем больше площадь поверхности, тем лучше изоляция шумов и вибраций. Также они отличаются по количеству отверстий для крепления. Если на каркасе подвеса одно отверстие, то время монтажа сокращается на 50 %.
П-образные пластины на виброподвесе имеют несколько отверстий, которые позволяют регулировать глубину каркаса
Но обратите внимание, что эти отверстия могут отличаться по размеру у разных производителей. Некоторые бренды выпускают подвесы, к которым подходят только определенные саморезы
Виброподвесы для потолка своими руками инструкция по монтажу
Виброподвесы для потолка – это специальные крепежные элементы, с использованием которых выполняется фиксация разного рода вибро- и звукоизоляционных конструкций к поверхности потолка. В составе изделия присутствует специальный упругий элемент, благодаря которому обеспечивается максимально возможное уменьшение пропускной способности элемента.
Виброподвес Шуманет-коннект
Свойства виброподвесов позволяют создавать эффективную шумоизоляцию. Рассматриваемые крепежные элементы имеют специальное анодированное покрытие, благодаря которому их прочностные характеристики существенно возрастают, что позволяет безо всяких опасений использовать для шумоизоляции потолка даже тяжелые материалы.
Звукоизолирующее крепление Vibrofix Protector

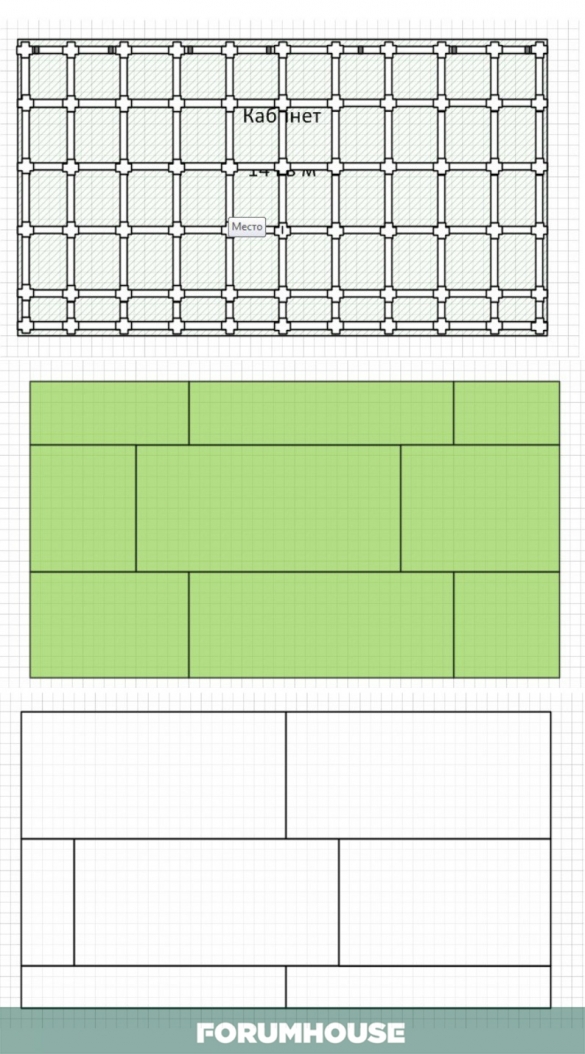

План раскладки подсистемы и двойной обшивки
После изготовления подвесов был начерчен план расположения крепежа и профилей, а также листов ГВЛ и ГКЛ, чтобы швы получились вразбежку.
План раскладки подсистемы и листовой обшивки
Способы получения товара в Самаре
Самовывоз
22 мая, после 09:00, в 4 магазинах
Доставка курьером
23 мая, от 190 р.
Транспортная компания
Рассчитать стоимость доставки
Как сделать самостоятельно
Виброподвесы можно изготовить своими руками. Для этого потребуются перфорированные металлические пластины и звукоизоляционный материал, например пористая резина.
Делаются такие подвесы просто: на середину пластины сверху и снизу крепят прямоугольники из резины. После этого загибают края пластины. Подвес готов к использованию.
Можно использовать один слой резины, но практика показывает, что такие подвесы недостаточно эффективны. Проверить качество получившегося виброподвеса можно с помощью деревянного бруска. На нем сверху закрепляют подвесы. После этого брусок ударяют о пол и наблюдают за колебаниями П-образных пластин. Чем быстрее они затухают, тем лучше виброизоляционные характеристики материала.
Монтаж системы звукоизоляции потолка

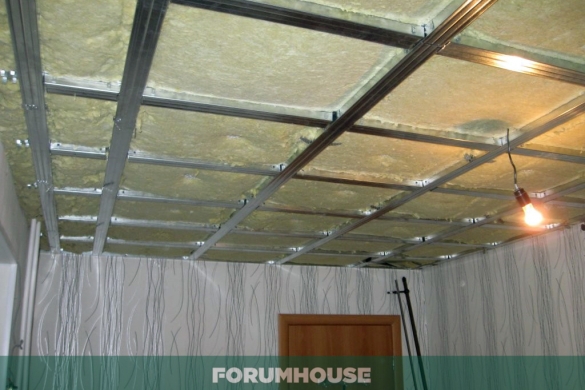

В процессе монтажа подвесов были использованы прокладки из резины, чтобы нагрузка распределялась равномерно. Попутно пришлось частично демонтировать встроенный шкаф и уменьшить высоту его зеркальной двери. Следующим «наживили» продольный профиль вдоль стен, чтобы упростить контроль уровня при монтаже остальных направляющих. Перед окончательной фиксацией между профилем и стеной проложили демпферную ленту. Вместо покупной обошлись вспененной подложкой под ламинат в несколько слоев. После монтажа поперечин пошла укладка минеральной ваты, для удобства нарезанной кусками. Вата к потолку крепилась на полипропиленовые дюбеля с большими шляпками – «грибки», они же «тарелки».
Marsohod001
Когда собрал по уровню все продольные главные профили, смонтировал вспомогательные поперечины. После укладывал вату кусками – между профилями и потолком было мало места, потому что целью было минимально опустить потолок. Приходилось иногда с трудом ее проталкивать, но вата плотная, цельная, в работе относительно легкая.

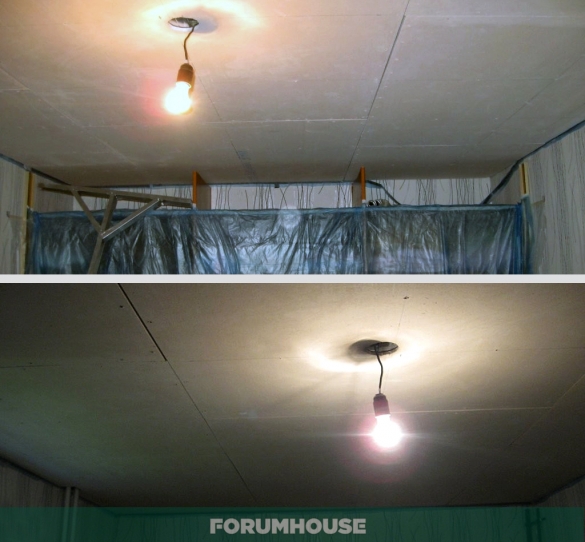

Для обшивки каркаса гипсоволокнистыми листами была призвана сторонняя рабочая сила в лице друга. Чтобы облегчить процесс работы, осложненный тяжестью материала, соорудили «швабру» из профиля. Такой подсобный домашний инвентарь значительно облегчил и ускорил облицовку. Заключительным этапом работы с первым слоем стала обработка швов герметиком.
Следующий слой гипсокартона собирался, как на плане. Чтобы швы не совпадали, край листов расшивался. Для этого Marsohod001 воспользовался рубанком, можно делать расшивку и строительным ножом и острым шпателем. Стыки между стеной и гипсокартоном заделали герметиком (по всему периметру демпферная лента).
Чтобы сэкономить время и силы, была нанята профессиональная малярша, которая обработала швы, пошпаклевала потолок и покрасила в белый цвет. Так как обои немного пострадали в процессе обустройства звукоизоляции, их тоже переклеили.
Результат
Результатом трудов Marsohod001 абсолютно доволен.
Marsohod001
Результат превзошел все ожидания – радио практически не слышно, спать не мешает абсолютно. Высота потолка до звукоизоляции в самом низком месте была 248 см, в среднем, сократилась на 7 – 11 см, сказался перепад плит перекрытий. Так что ощущения приземистого потолка нет. Цели достигнуты с минимальными затратами.
аauperm, сделавший подобный потолок, подтверждает эффективность технологии.
aauperm
О полученном эффекте могу сказать, что разговоров стало практически не слышно, а топанье стало на 50 % тише.
