Подключение биметаллических радиаторов отопления: схема при однотрубной системе, боковое подключение

Установка биметаллических радиаторов отопления, как сделать монтаж своими руками, детали на фото и видео

Что взять в учет

Определяясь со схемой, как подключить биметаллический радиатор отопления, важно обратить внимание на следующие моменты:

  • Какого типа система — однотрубная или двухтрубная.
  • Из какого направления осуществляется подача теплоносителя (сверху или снизу).
  • Сколько секций в батарее.

Виды и особенности радиаторов отопления

В торговой сети покупателю предлагают на выбор широкий ряд теплообменных радиаторов из различных материалов разнообразных форм. По материалам изготовления их все разбивают на следующие группы.

Чугунные

Чугунные батареи относят к классическим, в отличие от своих предшественников, современные изделия окрашивают в различные цвета и придают им эстетичный внешний вид. Вторую жизнь радиаторы из чугуна получили как элементы декора для подчеркивания дизайнерского ретро-стиля.

Отлитые секции батарей имеют рисунок, устанавливаются на ножки и окрашивается в подходящие к цветовой гамме помещений или стиля цвета.

Особенностями чугунных радиаторов являются их большой вес, высокая тепловая емкость, возможность изменять количество секций, соединяемых друг с другом ниппелями. Чугун обладает довольно высокой коррозионной устойчивостью и может эксплуатироваться около 50 лет, он выдерживает давление до 50 бар (низкопробный китайский может разорвать и при 20 — 30 барах) и высокие температуры жидкого или парообразного теплоносителя до + 120 °С. Из-за относительно невысокой теплопроводности, тепловая мощность одной чугунной секции составляет 140 — 150 Ватт.

Самые известные производители батарей из чугуна: российская фирма Нова (выпускает бюджетные варианты), компании Viadrus, Konner, Bohemia с более высокими ценами на свой товар.

Дизайнерские батареи из чугуна

Рис. 2 Дизайнерские батареи из чугуна

Алюминиевые

Теплообменники из алюминия, точнее его сплава с кремнием (силумина) на сегодняшний день занимают лидирующее положение по использованию в любых отопительных системах. Они изготавливаются в виде отдельных алюминиевых секций, внутри которых созданы проходные каналы для циркуляции теплоносителя.

Методы промышленного производства алюминиевых радиаторов — литье и экструзия.

Основные физическое и эксплуатационные характеристики теплообменников из алюминия: легкий вес, теплоотдача одной стандартной секции 80 на 80 мм — около 180 Вт, максимальное давление теплоносителя 10 — 15 бар у дешевых изделий и до 50 бар у дорогих итальянских, температура рабочей среды не более 115 °С. Благодаря высокой теплопроводности и низкой тепловой емкости с их помощью можно быстро прогреть помещение.

К недостаткам радиаторных теплообменников из алюминия относят невысокие для определенных условий эксплуатации прочностные характеристики (силумин, в отличие от чистого алюминия — хрупкий сплав). Также алюминиевые радиаторы обладают низкой коррозионной устойчивостью при эксплуатации их в рабочей среде с высоким или слишком низким водородным показателем рН.

Если рН теплоносителя превышает диапазон 7 — 8 единиц в сторону увеличения или уменьшения, происходит разрушение защитной оксидной пленки Al2O3 на поверхности металла, придающей ему антикоррозионную стойкость.

Устройство секции алюминиевого радиатора

Рис. 3 Устройство секции алюминиевого радиатора

Металл постоянно образуют новую защитную пленку взамен разрушенной, при этом его слой постепенно истончается до образования свища. Также процесс появления нового оксида сопровождается выделением водорода Н2, еще более ускоряющего разрушение алюминия.

Если потребитель оставил воду в радиаторах алюминиевого теплообменника на лето, появление водорода из образования оксидной пленки и жизнедеятельности бактерий может привести даже к разрыву секций закрытой батареи.

Алюминиевые теплообменники не рекомендуется устанавливать в централизованную систему отопления из-за невозможности контролировать рН.

Лучшие производители таких радиаторов — итальянские компании Green, Sira, Group, Fondital.

Биметаллические

Как следует из названия биметаллы, в радиаторах этого вида используются два вида металлов — сталь и алюминий.

Биметаллический радиатор состоит из секций, каждая из которых представляет собой стальной трубный канал, помещенный в алюминиевый теплообменник.

Несмотря на более тяжелый вес в сравнении с алюминиевыми, введение в конструкцию внутреннего стального коллектора позволило увеличить прочностные и температурные характеристики биметаллических батарей. Они могут выдерживать напор теплоносителя в 50 — 100 бар (зависит от производителя) при температурах до 135 °С. При этом водородный показатель рабочей среды не играет существенной роли. Теплоотдача биметаллических радиаторов порядка 160 — 170 Вт.

Возможно будет интересно почитать про: Автономную систему отопления частного дома – полное руководство

Конструкция биметаллических батарей

Рис. 4 Конструкция биметаллических теплообменников

Стальные

Недорогие, простые и надежные радиаторы из стали бывают двух видов — панельные (рис. 5) и трубчатые.

Простейший трубчатый конвекционный радиатор состоит из двух фронтальных металлических листов, между которыми расположена трубопроводная магистраль с теплообменными пластинами, по которой циркулирует теплоноситель. Обогрев помещений происходит за счет конвекции воздушных масс.

Сверху наружные металлические панели покрывают защитным слоем лака, нанося его методом высокотемпературного обжига в печах.

Стальные теплообменники производят по технологии точечной сварки, они не являются секционными и разборными.

Предельные пороги давлений рабочей среды у трубчатых изделий 9 — 15 бар, у панельных 5 — 11 бар, теплопередача одной батареи лежит в диапазоне от 1200 до 1650 ватт. Стальные радиаторы выдерживают температуры рабочей среды до 115 °С. Водородный показатель не имеет существенного значения для стали и может отклоняться от нейтрального в 7 единиц на несколько пунктов в ту или иную сторону.

Однако для стали актуальна проблема коррозии, то есть высокое содержание кислорода в воде приводит к ее быстрому разрушению.

Поэтому радиаторы из стали не рекомендуется устанавливать в коммунальных квартирах и подводить к ним теплоноситель по трубам, не имеющим защиту от диффузии кислорода.

Также стальные панельные теплообменники чувствительны к перепадам давления и часто не выдерживают гидроудары, которые в централизованных отопительных сетях достигают значений порядка 35 — 40 бар.

Производители стальных батарей — отечественные фирмы “РС”, “Гармония”, немецкие “Kermi”, “Zehnde”, итальянские “Israp”, “Tesi”.

Конструкция стальных панельных батарей

Рис. 5 Конструкция стальных панельных батарей

Впервые на российском рынке алюминиевые радиаторы появились в 90-х годах, их изготавливали в Италии несколько ведущих мировых производителей отопительного оборудования. Высокая теплопроводность и прочность батарей, которая по заявлению производителей доходила до 50 бар, казалось бы, могла обеспечить алюминиевым теплообменникам долгую безоблачную жизнь на отечественном рынке. Но зачем же понадобилось переделывать то, что и так хорошо работает?

Как указывалось выше, алюминий слишком требователен к водородному показателю рН, который не должен выходить за диапазон 7 — 8 единиц. В результате в процессе эксплуатации у одних потребителей батареи из алюминия функционировали до 10 лет, у других начинали течь через 2 — 3 сезона из-за разрушения защитного оксидного слоя.

Проблема усугублялась тем, что даже в индивидуальных домах, где в замкнутый отопительный контур можно было залить теплоноситель с фиксированным показателем рН, все равно текли батареи. Связано это с тем, что любая отопительная жидкость по тем или иным причинам со временем изменяет свой водородный баланс.

Вначале итальянские разработчики придумали технологию напыления внутрь проходного вертикального канала батарей защитных материалов. Однако они снижали теплопередачу и со временем истирались абразивными частицами песка, ржавчины, шлама, которые в большом количестве циркулируют по коммунальным отопительным сетям.

Возможно будет полезным узнать в отдельной статье, каким должен быть Температурный график подачи теплоносителя в систему отопления – условия, показатели

Устройство биметаллических радиаторов отопления

Рис. 6 Однотубчатый и двухтрубчатый полубиметалл – устройство в разрезе и внешний вид секций

Однотрубчатый полубиметалл

После неудачи в 2000-х годах с защитным напылением, итальянские производители разработали конструкцию радиаторов, получившую условное название однотрубчатый полубиметалл.

Так как самым уязвимым местом секций радиаторных батарей являлись их тонкостенные вертикальные участки, их усилили стальными трубками. По технологии изготовления уложенные в формы трубы из стали заливали алюминием.

После эксплуатации некоторое время у потребителей появились другие проблемы. Из-за разницы в тепловом расширении стали и алюминия в батареях возникали щелчки при резком изменении температуры теплоносителя. Иногда трубки из-за многочисленных циклов сжатия и расширения разбивали канал, в котором находились, и падали вниз, перекрывая путь теплоносителю.

Отопительная жидкость нередко проникала в пространство между стальной трубной оболочкой и алюминиевым каналом. После ее сжатия от расширения трубок образовывались невидимые глазу микротрещины, и батарея начинала подтекать. Эти недостатки привели к появлению другой конструкции батарей.

Производители однотрубчатого полубиметалла — российский Rifar серия Base, итальянская Sira, модель Gladiator.

Двухтрубчатый полубиметалл

В данной системе вместо одной вертикальной стальной трубки в секцию помещаются две изогнутые. Как в первой, так и во второй конструкции, это хорошо заметно на боковых торцах.

После изменений производители избавились от выпадания незакрепленных вертикальных труб, но основной недостаток алюминиевых батарей сохранился. Вода по-прежнему контактировала с алюминием, сейчас уже разрушая резьбу, предназначенную для ниппельного соединения секций.

Рекомендуем почитать: Что залить в систему отопления частного дома и как рассчитать объем жидкости

Производители двухтрубчатого биметалла — Sira, модели CF и RS.

Биметаллический радиатор в разрезе

Рис. 7 Биметалл в разрезе и экономичный тонкостенный вариант с завернутой резьбой от Rifar Monolit

Полный биметалл

Настоящий биметалл, где нет контакта теплоносителя с алюминием, впервые стала производить фирма Global. Модель называется Global Style и является первым полным биметаллом.

Global сделали водопроводящий коллектор в виде сваренных между собой горизонтальных и вертикальных трубных участков. На их горизонтальные отрезки толщиной 4 мм была нанесена внутренняя резьба для соединения секций между собой, вертикальные (их диаметр 13 — 22 мм) имели чуть меньшую толщину в 2 мм и приваривались к коротким горизонтальным участкам. После изготовления, стальной закладной элемент заливали алюминием под высоким давлением.

Несложная технология позволила избавиться от всех недостатков алюминиевых батарей и получить высокую прочность, максимально долгий срок службы настоящего биметалла. Случаи разрыва таких радиаторов неизвестны и рассчитывается математическим путем, они способны выдержать давление в 200 атмосфер.

К недостаткам биметаллических радиаторов следует отнести снижение теплоотдачи с течением времени из-за увеличения пространственного зазора между трубной закладкой и алюминиевой заливкой.

Поэтому европейские производители заливают трубы алюминиевой массой под давлением в 800 — 900 тонн на сантиметр квадратный, стремясь обеспечить плотный контакт на протяжении всего эксплуатационного срока. Более дешевые китайские изделия выпускают по технологии заливки алюминия под давлением в 400 тонн на сантиметр квадратный.

Распространенные марки биметаллических батарей от разных производитетей: Royal Thermo Indigo, Rifar Monolit, Sira RS Bimetal, Rommer Optima, Теплоприбор, Oasis BM, Halsen BS.

Пример некачественного биметаллического радиатора

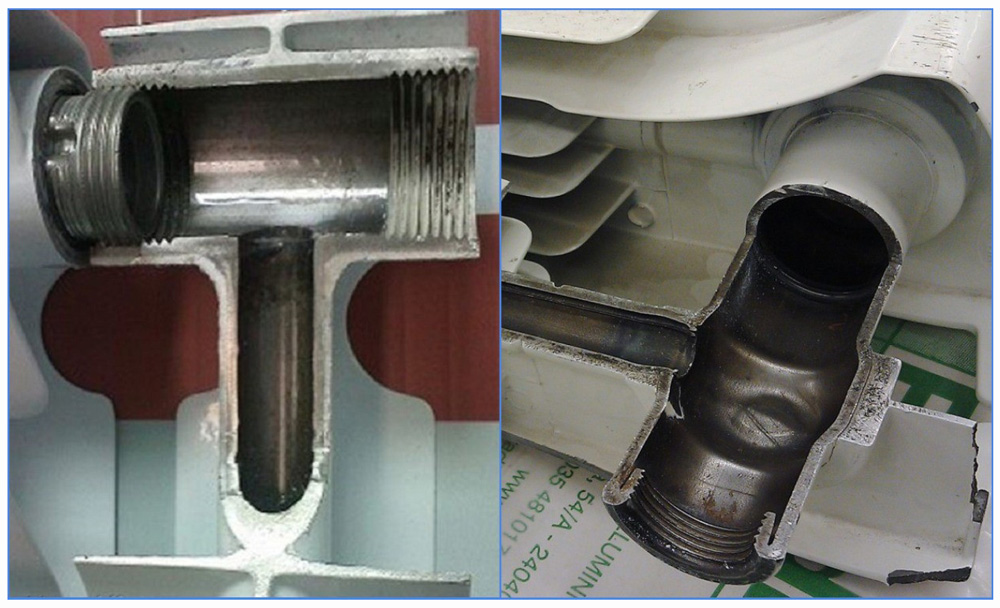

Рис. 8 Конструкция клееного полубиметаллического радиатора на примере рассыпавшейся низкокачественной китайской поделки

Экструзионный однотрубчатый полубиметалл

Технология придумана итальянской Sira и представляет собой сборную конструкцию.

При изготовлении вертикальные участки со стальной резьбовой Т-образной закладкой заливают алюминиевым сплавом под давлением, а горизонтальные фрагменты из первичного алюминия вытягивают методом экструзии. Так как в отличие от хрупкого силуминового сплава, первичный алюминий более мягок и пластичен, вероятность его разрыва на тонких вертикальных участках радиатора резко падает.

Далее вертикально экструзионно вытянутые фрагменты склеивают с отлитыми горизонтальными деталями через выступающие Т-образные гильзы, в результате получают технологический гибрид под названием «клеянка».

Понятно, что клеевое соединение в гибридном изделии — его самое слабое место. Склейка может быть нарушена при резких ударах от падения радиатора или при соединении секций между собой.

Хотя клеевая технология на первый взгляд кажется абсурдной, она помогает избавиться от существенного недостатка всех литых алюминиевых и биметаллических радиаторов.

Дело в том, что в процессе производства в отливке алюминиевой секции остается сквозное отверстие, которое располагается внизу в виде вытянутого стакана. Его закрытие — головная боль для многих производителей.

Любые приваренные пробки или тонкостенные крышки наподобие майонезных не могут выполнить роль эффективных заглушек. Внизу в углублении скапливается шлам, что ускоряет процесс разрушения алюминия. А тонкие крышки в радиаторах заподлицо с проходным каналом (Fondital) истираются абразивными частицами.

В отдельной статье подробно рассказывается о том, что из себя представляет Коллекторная система отопления частного дома, про основные узлы, конструкцию, монтаж, а также, используемые материалы

Пример некачественного биметаллического радиатора

Рис. 9 Биметалл в разрезе, полученный по смешанной технологии

Смешанный однотрубчатый полубиметалл

Итальянцы не ищут легких путей. Убедившись в очевидном факте, что экструзионно вытянутый алюминий в «клеянках» также подвержен коррозии из-за отклонений в рН, они вставили в вертикальный фрагмент тонкую стальную трубку. Чтобы она не выпадала, как в конструкции с однотрубным полубиметаллом, ее сделали тонкостенной и запрессовали. Далее вертикальные экструзионно вытянутые фрагменты со стальной закладкой склеили с горизонтальными.

В результате реализации столь сложного и извилистого пути с использованием смешанной технологии получили полный биметалл.

Подключение биметаллических радиаторов своими руками

Монтаж биметаллических радиаторов можно сделать своими руками. Не все производители дают в этом случае гарантию. Но даже если устанавливать радиаторы вам будет бригада, она должна быть аккредитованной. Причем некоторые из них согласны ставить печати только в паспортах нескольких производителей. Кроме этого для предоставления гарантии понадобится еще и согласованный в соответствующих инстанциях проект замены или установки радиаторов. В общем, гарантии многих производителей — скорее слова, чем реальные обязательства.

В любом случае — будете монтировать батареи самостоятельно, или пригласите, специалистов, вам лучше быть в курсе того, что и как нужно делать.

Подключение биметаллических радиаторов отопления

Варианты подключения. Все они будут ниже на фото в реальном исполнении (кликните для увеличения размера картинки)

Особенности монтажа биметаллических радиаторов отопления

Батареи выбирают по мощности для каждой комнаты. При расчете этого параметра учитывают площадь, высоту потолка, теплопроводность стен здания и другие нюансы. Мощность радиатора зависит от количества и размера секций. Если взять для примера чугунную батарею, то по конструкции она наборная. Если при самостоятельных расчетах были допущены ошибки, количество секций можно уменьшить или увеличить.

Когда происходит монтаж биметаллических батарей, здесь нужно учесть особенность их конструкций. Такие приборы бывают секционными и цельными. В первом варианте можно изменять количество секций. С цельными радиаторами такой фокус не удастся. Если отопительный прибор неправильно подобран по мощности, его придется только целиком менять.

Биметаллические радиаторы бывают разборные, секционные, и цельные – неразборные Совет! Мощность отопительного прибора рассчитывают, придерживаясь показателя 1 кВт/10 м2. Параметр каждой батареи указан производителем в паспорте.

С завода биметаллические отопительные приборы идут в защитной пленке, что определяет еще одну особенность монтажа. Удалять упаковку не рекомендуется до окончания подключения. Пленка защищает окрашенную поверхность секций от царапин.

Эффективность отдачи тепла зависит от расположения радиатора

Если радиатор устанавливают под подоконником, то его располагают по центру относительно оконного проема. По всему помещению все батареи, относящиеся к одной системе отопления, устанавливают на одном уровне. Корпус биметаллического отопительного прибора имеет специальную форму, способствующую улучшению конвекции воздушных масс. Чтобы добиться эффективной теплоотдачи, радиатор устанавливают с зазорами от препятствий:

  • от верхнего торца до подоконника – от 8 до 12 см;
  • от нижнего торца до пола – 10 см;
  • от тыльной плоскости до стенки – от 3 до 5 см.

Именно за счет соблюдения зазоров обеспечивается хорошая конвекция. Важно знать, что высоко от пола радиатор поднимать нельзя. Конвекция от этого не улучшится. Высокое расположение приведет к большой разнице температур в нижней и верхней части помещения.

Демонтаж старых чугунных радиаторов

Если вы строите новое жилье, то, естественно, вопрос демонтажа перед вами стоять не будет. Но очень многие владельцы квартир и домом при установке биметаллических радиаторов неизбежно сталкиваются с проблемой демонтажа старых чугунных или металлических батарей. Казалось бы «ломать не строить», но все это хочется сделать как можно аккуратней, не причиняя существенного вреда стенам жилища.

Демонтаж старых чугунных батарей с помощью болгарки

Начинать весь этот процесс нужно со слива воды с системы отопления. Владельцам частных домов и коттеджей в этом вопросе везет больше, так они самостоятельно, без обращения в ЖЭК, смогут выполнить этот этап работ. А вот жильцам, проживающим в многоквартирных домах, сделать это уже гораздо сложней, так как нужно искать слесаря, договариваться с ним на определенный день, платить втихаря за слив каждого стояка деньги и т. д. И вполне понятно, что работы по замене радиаторов нужно производить вне отопительного сезона, потому что никто зимой воду сливать не будет. К вашему сведению в летний период вся система отопления в доме также заполнена водой и контакта со слесарем-сантехником избежать не удастся.

После слива воды можно приступать непосредственно к демонтажу старых батарей, где без режущего электроинструмента, которым является круглошлифовальная машинка, или, попросту говоря, болгарки, не обойтись. По идее все соединения металлических труб и радиаторов должны разъединяться с помощью газовых ключей, но с течением времени и воды по системе отопления во многих местах соединения так «сроднились» коррозией и накипью что без применения болгарки не обойтись.

Начинать разбирать старую систему нужно с верхних участков постепенно переходя книзу. При этом все операции нужно производить не торопясь, стараясь не повредить стены, потолок и пол, которые потом добавят вам лишней работы на их восстановление. Рационально будет демонтированные участки системы удалять с помещения и складывать где-нибудь в коридоре или на улице, чтобы не образовывать хлама. Впоследствии результаты демонтажа старой отопительной системы можно будет сдать в ближайший пункт приема металла и тем самым компенсировать часть своих затрат по демонтажу старых батарей.

Полезное видео

Посмотрев видео, можно ознакомиться с процессом обвязки, пайки труб, установки самого радиатора.

Какая нужна арматура

Чтобы подключить секционный биметаллический радиатор, потребуется наличие стандартного комплекта подключения.

Речь идет о следующих элементах:

  • Заглушки.
  • Ручной воздухоотводчик (кран «Маевского») и ключ к нему.
  • Пара переходников (с правосторонней и левосторонней резьбой).

трубы для биметаллических радиаторов отопления

Переходниками снабжается правая и левая сторона радиатора. На них можно подключать арматуру или трубы. Их диаметр (½ или ¾ дюйма) напрямую влияет на диметр арматуры и подводки.

Установка и подключение радиаторов отопления

Перед проведением работ приобретают комплектующие — переходники с крюками, в типовой комплект часто входят дюбеля с винтами. Также покупают терморегулятор и два вентильных или шаровых крана.

Для просверливания отверстий понадобится шуруповерт или дрель с подходящим для дюбеля сверлом. Также необходимо иметь строительный уровень, рулетку и карандаш, разводной сантехнический ключ.

Перед проведением работ определяют место размещения и размеры батареи по следующим правилам:

  • теплообменник располагают симметрично относительно центральной оси окна;
  • он должен подвешиваться на расстоянии 100 — 120 мм от нижней поверхности подоконника;
  • расстояние между полом и батареей не должно выходить за диапазон 80 — 120 мм;
  • оптимальный просвет между батареей и стеной 30 — 50 мм;
  • общая длина батареи — 70 — 80% от ширины окна, под которым она закрепляется.

Для навешивания биметаллических радиаторов используют минимум три кронштейна — два вверху и один снизу.

Производя подключение биметаллических радиаторов отопления, возможно понадобится информация про: Трубы для отопления – какие бывают виды современных труб, а также, что лучше выбрать при монтаже системы отопления в частном доме или квартире

Схемы подключения биметаллических радиаторов

Рис. 13 Схемы подключение биметаллических радиаторов отопления к вертикальному стояку в коммунальных квартирах

Диагональное подключение биметаллического радиатора с терморегулятором при заранее выведенных трубах проводят в следующей последовательности:

Крепление удерживающих крюков

  • Вначале проводят разметку на стене. Очерчивают центральную вертикальную линию, затем симметрично прикладывают радиатор к стене (понадобится помощь второго работника) и делают карандашом сквозь его ребра отметки.
  • Две точки под горизонтальным участком секции ставят вверху и одну точку внизу около центральной линии.
  • Далее сверлят отверстия необходимого диаметра и устанавливают радиаторные крепления на дюбеля с шурупами.
  • Навешивают батарею и проверяют правильность ее установки — она должна жестко опираться на все кронштейны без просветов.

Подсоединение арматуры

  • Прикручивают ключом четыре переходника с радиаторной 1-дюймовой резьбы на размеры 1/2 и 3/4 дюйма, которые имеют герметизирующие прокладки.
    Теоретически их можно вкручивать без какой-либо дополнительной подмотки, однако лучше использовать лен. Дело в том, что при контакте алюминиевой и стальной резьбы со временем происходит их частичное разрушение, в свободных полостях оседает известковый налет и спустя определенное время переходник пристывает и не поддается выкручиванию разводным ключом.

    Лен препятствует образованию отложений, забивая свободные каналы, что значительно облегчает дальнейший демонтаж арматуры и разборку батареи.

  • Вверху радиатора прикручивают соединительную муфту (американку) для подключения терморегулирующей головки, снизу по диагонали такую же американку устанавливают на выходе батареи.
  • На свободный выход внизу устанавливают заглушку, для подмотки деталей используют лен. Напротив терморегулятора вкручивают разводным ключом в переходник кран Маевского.
  • Далее на верхнюю входную трубу прикручивают термостатическую головку с регулятором, повернутым в сторону помещения.
  • На выходную диагональную трубу снизу вворачивают запорный клапан (шаровый кран).
  • После навешивают радиатор на кронштейны и соединяет его вход и выход с термостатической головкой вверху и запорным клапаном снизу, используя накидные гайки американок.

Основные этапы подключения биметаллических радиаторов отопления

Рис. 14 Подключение биметаллических радиаторов отопления — основные этапы

Биметаллические радиаторы — одна из новейших технологических разработок ведущих мировых производителей, которую можно эффективно использовать как в коммунальных, так и в индивидуальных отопительных системах. Методы и варианты с помощью которых производится подключение биметаллических радиаторов отопления ничем не отличается от подсоединения популярных алюминиевых радиаторных теплообменников.

Трубы

При замене радиаторов в многоэтажке необходимо использование тех же труб и с тем же диаметром. Это не является просто прихотью. Дело в том, что в многоэтажных домах применяются системы с определенными параметрами. Главные из них – гидравлическое сопротивление и рабочее давление. Специально под них организовывается испытательное (опрессовочное) давление, используемое во время пуска системы. Как правило, оно на порядок выше рабочего.

Использование для соединения биметаллических радиаторов труб полипропиленового и металлопластикового типа, несмотря на все их достоинства, в таких условиях не рекомендуется. Их внешняя привлекательность никак не способствует увеличению срока службы в условиях централизованных систем, что чревато появлением протечек со всеми вытекающими последствиями.

соединение биметаллических радиаторов

Это же относится и к диаметру труб. При смене диаметра подводки сильно меняется гидравлическое сопротивление всего контура. И никто не даст гарантии, что это будет иметь благоприятные последствия. Потому, при использовании в системе полудюймовых труб, не нужно экспериментировать с другими диаметрами. То же самое касается арматуры и переходников на батареи.

Важность качественной работы

Качественный монтаж — основа длительной эксплуатации. Ошибки, допущенные в процессе работ, могут привести к поломке. В первую очередь, это касается кранов, сварки, прокладок и герметичных стыков.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

как подключить биметаллический радиатор отопления

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические. В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа.

 Существуют следующие требования, как правильно подключить биметаллическую батарею:

  • Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке. Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие.
  • При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин. После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

соединение биметаллических радиаторов

  • Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
  • При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
  • Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.
