Печь на дизельном топливе (солярке) своими руками

⭐️⭐️⭐️⭐️⭐️ – В нашем рейтинге лучших дизельных обогревателей Вы найдете вариант под свои нужды. Скорее переходите в рейтинг, чтобы узнать, какие варианты являются самыми популярными.

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

Отопление гаража чудо-печью

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Самодельная печь для гаража

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Принцип работы

В корпусе печки размещается топливная ёмкость с клапаном, сменный блок с фильтром, камеры сгорания, винт регулировки, отражатель и фитиль. Жидкое топливо поступает из топливной ёмкости к горелке самотёком, его количество можно регулировать винтом.

Нагрев дизтоплива происходит в чаше фитиля, после чего оно переходит в парообразное состояние. Далее пары солярки поступают в камеру сгорания, где сгорают с образованием большого количества тепла.

Дизельная печка для гаража — выбор и изготовление собственными руками

Для большинства мужчин автогараж стал вторым домом. Тут возможно не только делать ремонт автомобиля, но и мастерить что-то, сохранять инструменты и материалы, рыбацкие снасти, а еще просто провести время в компании сотрудников по увлечению.

Для комфортабельного нахождения человека в этом помещении, как маленькой автогараж, требуется поддерживать хорошую температуру воздуха в нем. Справиться с трудностями обогревания сможет помочь, по мнению pechnoy.guru, дизельная печь для гаража.

Устройства такого типа бывают как фабричные, так и самодельные. Главным видом топлива, на котором они работают, считается солярка, но можно применять еще мазут и отработанное машинное масло.

Область применения

Активное применение чудо-печь нашла себя в неотапливаемых помещениях:

  • подвалы;
  • времянки;
  • гаражи;
  • теплицы;
  • уличные палатки;
  • дачные участки.

Реже применяется в жилых помещениях, при отсутствии электричества. Прекрасным дополнением, она послужит на природе – для рыбаков, туристов, геологов, альпинистов.

Преимущества и недостатки

Печки на солярке обладают рядом преимуществ по отношению к твердотопливным котлам:

  • компактностью, мобильностью. Обычно такой прибор имеет малые габариты и занимает небольшую площадь. Кроме того, печку на солярке можно перемещать в любое удобное место;
  • высоким КПД при небольшом расходе солярки;
  • отсутствием дымоотводной трубы. Сооружение дымоотводной трубы в любом помещении предполагает нарушение целостности чердачного перекрытия и кровельного покрытия, что влечёт за собой дополнительные траты финансов как на устройство самой трубы, так и установку жаропрочных материалов в местах прохода трубы через ограждающие конструкции строения;
  • продукты сгорания во время работы печки на солярке не попадают в помещение, а значит находиться в неё можно не опасаясь за своё здоровье;
  • возможностью регулировки температурного режима в зависимости от температуры в помещении;
  • для выхода на полную мощность печки не требуется поддув.

К недостаткам обогрева печкой на солярке можно отнести:

  • выделение дыма и неприятного запаха в момент розжига, поэтому для проведения этой процедуры агрегат лучше вынести на улицу;
  • солярка обладает специфическим запахом, который ощущается наиболее сильно при заправке прибора.

к содержанию ↑

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

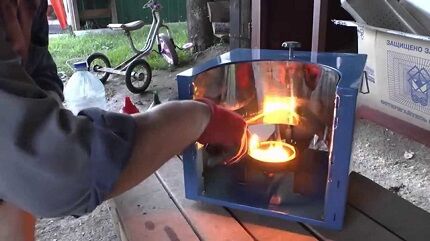

Переносная чудо-печка на солярке

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Работа чудо-печи для гаража

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

Чертеж чудо-печки для гаража

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Сборка чудо-печки из газового баллона

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

  1. двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов;

  2. фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества. При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева. Этот недостаток ограничивает наращивание тепловой мощности;

  3. капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

к содержанию ↑

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти трубу для дымохода. Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

Газовый баллон для изготовления печи

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Подробная схема сборки печи

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг чудо-печки из баллона

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

  • стальные уголки для изготовления ножек;
  • труба для горелки;
  • 4-метровая труба для дымохода диаметром 100 мм;
  • измерительные инструменты;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Печь из стальных листов

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

Самодельная печь на солярке или отработке

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Стандартная медицинская грелка

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Старый «бабушкин» матрас

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Кустарная печка капельного типа

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Меры безопасности

  • Не устанавливайте нагревательный элемент вблизи легковоспламеняющихся предметов.
  • Нельзя ставить массивные предметы на него (5 кг.).
  • Если здание не имеет проветривания, лучше не использовать агрегат.
  • Основание, на котором будет стоять прибор, должно быть огнеупорным.
  • Не используйте другие виды топлива.
  • Не рекомендуется попадание воды в масло, когда элемент в работе.
  • Должна, соблюдена герметичность конструкции.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

  1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
  2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
  3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
  4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

  1. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
  2. Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
  3. Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Необходимые материалы и инструменты

  • Газовый баллон без шва (50 литров).
  • Трубы для дымохода.
  • Топливная ёмкость 10-15 литров.
  • Медные трубки для горелки.
  • Уголки из стали.
  • Сварочный аппарат с электродами.
  • Дрель и свёрла.
  • Рулетка, уровень.
