Отопление тепловым насосом

Тепловой насос воздух-вода применяется для отопления бытовых и производственных помещений в южных регионах и средней полосе России. Можно купить такой прибор или изготовить самостоятельно, например, из кондиционера.

Содержание

Виды тепловых насосов

Существуют два вида установок. В одном тепловая энергия атмосферного воздуха передается для нагрева жидкого теплоносителя в системе отопления и горячей воды для хозяйственных нужд. В другом случае нагревается непосредственно воздух внутри помещения, без возможности нагрева горячей воды, это принцип называется воздух-воздух.

Кроме атмосферных существуют геотермальные и гидротермальные тепловые насосы. В их работе тепло отбирается из пробуренной скважины или водоема. Однако дополнительные расходы, связанные с бурением, защитой от коррозии, обеспечением электробезопасности и заиливанием, существенно усложняют монтаж и увеличивают сумму капитальных затрат.

Системы тепловых насосов воздух-вода являются самым оптимальным вариантом по надежности, уровню комфорта и стоимости. При этом имеют большой эксплуатационный срок.

Видео по теме

© рмнт.ру, Игорь Максимов

19.12.20

Тепловой насос «воздух-вода» — реальные факты

Этот вид теплового оборудования вызывает массу споров. Пользователи делятся на два лагеря. Одни считают, что, для отопления дома, ничего лучше не придумано. Другие полагают что, из-за дороговизны тепловых насосов (ТН) и суровых климатических условий во многих регионах РФ, первоначальные вложения не отобьются. Выгоднее положить деньги в банк, а, на полученные проценты, отапливать дом электричеством. Как всегда, истина посередине. Забегая вперёд скажем, что, в статье речь пойдёт только о тепловых насосах «воздух-вода». Сначала немного теории.

Тепловой насос — это «машина», которая забирает тепло от низкопотенциального источника и переносит его в дом.

Источники тепла для теплового насоса:

  • воздух;
  • вода;
  • земля.

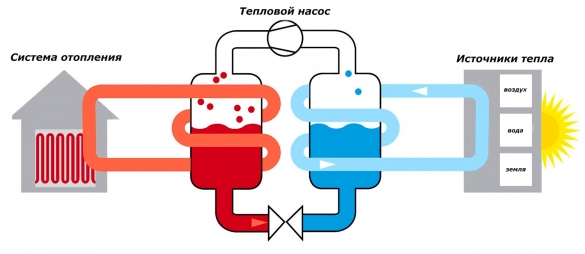

Принципиальная схема работы теплового насоса.

Важный момент: Тепловой насос не производит тепло. Он перекачивает тепло из внешней среды к потребителю, но, чтобы тепловой насос функционировал, требуется электричество. Эффективность работы теплового насоса выражается в соотношении перекаченной тепловой энергии к потреблённой из электрической сети. Эта величина называется коэффициент трансформации теплоты COP (coefficient of performance). Если в технических характеристиках теплового насоса заявлено, что COP = 3, то, это означает, что ТН перекачает в три раза больше тепла, чем «возьмёт» электричества.

Кажется, что вот оно, — решение всех проблем — условно говоря, потратив за один час 1 кВт электричества мы, за это время, получим 3 киловатт-часа тепла для системы отопления. В действительности, т.к. речь идёт о воздушных тепловых насосах с внешним блоком, установленным снаружи дома, коэффициент трансформации за отопительный сезон будет варьироваться в зависимости от температуры на улице. В сильные морозы (-25 — -30 °C и ниже) СОР воздушника падает до единицы.

Это останавливает загородных жителей от установки тепловых насосов «воздух-вода» — оборудования, в котором перекаченное тепло используется для нагрева жидкого теплоносителя. Люди считают, что для наших условий — не южных регионов страны, лучше всего подходят геотермальные тепловые насосы с закопанным в землю грунтовым теплообменником — системой труб, уложенных горизонтально или вертикально.

Верно ли это?


kmvtgnПомощник модератора FORUMHOUSE

Я часто сталкиваюсь с мифом, что тепловой насос «воздух-вода» неэффективен в морозы, а вот геотермальный ТН — самый то. Сравните коэффициент трансформации теплоты оборудования весной. Геотермальный контур после зимы истощен. Хорошо если там температура около 0 градусов. А вот воздух уже достаточно прогрет. Потребность в тепле уменьшается, но не пропадает летом, т.к. горячее водоснабжение нужно круглый год. Геотермальные ТН отлично подходят для регионов с суровой зимой и длительным отопительным периодом. Для Южного федерального округа и Московской области ТН «воздух-вода» показывает сравнимый с геотермальником среднегодовой СОР.

Температура -20 — -25°C и ниже в Подмосковье бывает не часто и держится всего несколько дней. В среднем, для зимы в МО, характерны -7 — -12 °C и частые оттепели с повышением температуры до -3 — 0 градусов. Поэтому, большую часть отопительного сезона, воздушный ТН будет работать с COP близким к трём единицам.

Эффективность

С течением времени выгодность ТН становится все более очевидной из-за постоянного роста стоимости энергоносителей. Технологии тоже не стоят на месте.

Программирумые схемы управления домашней техникой с дистанционным доступом уже никого не удивляют. Тепловой насос органично встраивается в систему «умный дом», что позволяет уменьшить износ оборудования, продлить срок его службы.

Правильно подобранный и качественно смонтированный ТН — гарантия обеспечения теплом вне зависимости от времени года и рыночных колебаний уровня цен на энергоносители.

Но максимальной эффективности ТН может достичь, если определиться с выбором отопительной системы на ранних этапах проектирования здания. Тогда есть возможность выбрать оптимальные материалы и толщину ограждающих конструкций с нужной теплопроводностью и тепловой инерционностью.

тепловой насос вода вода

Расчёт мощности

Перед тем как купить тепловой насос или изготовить его самостоятельно, следует провести примерный расчёт мощности. Ведь если мощность будет недостаточна для площади вашего дома, то обогрев будет проводиться не в полной мере. Если выбрать излишне мощный насос, то – это приведёт к ненужным затратам.

Специалисты, которые занимаются производством и установкой тепловых насосов воздух-вода для вычисления мощности используют специальное программное обеспечение. Они позволяют рассчитать различные элементы такой системы вплоть до площади змеевика. Те, кто делает тепловой насос своими руками, применяют специальные калькуляторы. Они имеются на сайтах по строительной тематике и отоплению. В таки калькуляторах используются вводные данные о площади дома, регионе, высоте потолков, а также состоянии теплоизоляции в доме.

В результате подсчётов выводится расчётная мощность теплового насоса типа воздух-вода или другой разновидности. Если здание хорошо утеплено и имеет небольшую площадь, мощность теплового насоса нужна будет меньше. Так, что теплоизоляцию специалисты рекомендуют делать до того, как покупать тепловой насос.

Ниже можно посмотреть таблицу примерной зависимости мощности теплового насоса в зависимости от площади обогреваемого помещения.

Площадь помещения, кв. м. 100 150 200 250 300 350
Мощность, кВт 5 8 12 16 21 28

Вернуться к содержанию

Достоинства и недостатки воздушных тепловых насосов

Отзывы о тепловом насосе воздух вода бывают как хорошими, так и плохими. Ведь это устройство при всех неоспоримых достоинствах не лишено и некоторых недостатков.

Причем к достоинствам относятся следующие факты:

Воздушный тепловой насосВоздушный тепловой насос

  • Во-первых, такой агрегат легко смонтировать. Ведь для первичного контура, замкнутого на испаритель, не нужны ни земляные работы, ни водоемы.
  • Во-вторых, воздух ест везде, а вот земля, в личной собственности, только за городом, ну а с искусственными или естественными водоемами проблем еще больше. Поэтому  воздушные тепловые насосы для отопления можно монтировать даже в городских условиях, не спрашивая разрешение контролирующих инстанций.
  • В-третьих, воздушный насос можно объединить с системой вентиляции, используя мощности агрегата для повышения эффективности воздухообмена в помещении.

Кроме того, такой насос работает почти бесшумно и легко программируется.

Ну а неизбежные недостатки можно представить в виде такого списка:

  • Эффективность агрегата зависит от температуры окружающего воздуха. Поэтому КПД устройства летом выше, чем в зимнее время.
  • Воздушный насос можно включать лишь при относительно слабых морозах. Причем при -7 градусов Цельсия бытовой воздушный насос работать уже не будет. Хотя промышленные агрегаты включаются и при -25 градусах Цельсия.

Кроме того, воздушный насос – это не совсем автономная энергетическая установка. Агрегат потребляет электроэнергию, трансформируя 1 КВт/час в 11-14 МДж.

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух. В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно. В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

  • компрессор с электроприводом;
  • обдуваемый вентилятором испаритель;
  • дроссельный (расширительный) клапан;
  • пластинчатый теплообменник;
  • медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

  1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
  2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
  3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
  4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Видео обзор устройства системы и ее работы

Инверторные тепловые насосы

Наличие инвертора в составе установки позволяет обеспечить плавный пуск оборудования и автоматическое регулирование режимов в зависимости от температуры наружного воздуха. Это позволяет максимально повысить эффективность работы теплового насоса за счет:

  • достижения КПД на уровне 95-98%;
  • снижения потребления энергии на 20-25%;
  • минимизации нагрузок на электрическую сеть;
  • увеличения сроков эксплуатации установки.

В результате температура внутри помещений стабильно поддерживается на одном уровне, не зависимо от изменения погоды. При этом наличие инвертора в комплекте с автоматизированным блоком управления обеспечит не только зимний обогрев, но и подачу охлажденного воздуха летом при жаркой погоде.

В то же время следует учесть, что наличие дополнительного оборудования всегда влечет за собой его удорожание и увеличение срока окупаемости.

Бивалентная схема отопления ↑

Использование такой схемы поможет сэкономить на этапе изготовления и монтажа насоса. Дело втом, что расчет мощности теплового насоса производится исходя из минимальной возможной температуры. Но ведь пиково низкие температуры стоят на улице только очень короткое время, а значит, большую часть года тепловой насос будет использовать только часть своего потенциала мощности.

Для того чтобы иметь возможность установки мене мощного насоса параллельно с ним подключают дополнительный источник тепла – электрический котел. Тогда, в сильные морозы вы можете дополнительно «подтапливать» помещение. Учитывая, что таких дней в году бывает немного, такой подогрев не сильно ударит по кошельку, а на стоимости насоса можно значительно сэкономить.

Возможно так же использование в качестве дополнительного оборудования котла на твердом топливе. В этом случае в систему отопления необходимо включить байпас.

Что учесть при монтаже теплового насоса своими силами

Имея хорошую теоретическую подготовку, можно выполнить монтаж теплового насоса вода-вода своими силами. Есть разные варианты реализации агрегата, которые подходят для организации отопления как в жилых домах, так и в хозяйственных сооружениях. Оборудование эффективно при работе с площадями 50-150 кв м.

При выборе теплонасоса важно учесть следующие нюансы:

  • степень жесткости воды,
  • наличие дополнительных функций,
  • режим работы агрегата,
  • мощность насосной установки,
  • дополнительное оборудование.

Качество жидкости, поступающей из открытого источника, колодца или подземной скважины, напрямую влияет на стабильность работы системы. Далеко не каждый заводской или самодельный тепловой насос вода-вода способен эффективно функционировать при использовании жесткой воды, в которой содержится много железа и марганца. Важно также присутствие таких веществ, как аммиак, хлор, сероводород. Если вода жесткая, лучше приобрести более дорогие комплектующие. Они будут дополнительно защищены от коррозии.

Режим работы и мощность установки

Насос вода-вода может быть единственным источником тепловой энергии или работать параллельно с другими системами. В первом случае выполняется установка теплового насоса вода-вода, поддерживающего моновалентный режим функционирования. Только с помощью таких агрегатов можно создать систему отопления, которая будет работать на 100% автономно. Во втором случае годятся приборы меньшей производительности, поддерживающие бивалентный режим.

Режим работы и мощность установки

Важно грамотно подобрать насосную установку по уровню мощности, исходя из потребностей. Если этот показатель избыточен, то электроэнергия будет расходоваться впустую, что влечет ненужные траты. Теплонасос также может иметь ряд дополнительных функций: систему автоматического управления, функцию подогрева воды, корпус с улучшенной изоляцией от шума и другие опции.

Дополнительные функции и оборудование

Схема теплового насоса вода-вода предполагает применение дополнительного оснащения. В системе могут использоваться:

  • погружной насос;
  • промежуточный теплообменник (позволяет предотвратить такое явление, как гидроудар);
  • насосные фильтры;
  • генератор электроэнергии для организации аварийного питания.

Фильтры очищают воду от грязевых частиц, камней, излишков марганца и железа, других элементов. Электрогенератор обеспечивает работоспособность техники при отключении центрального электроснабжения.

Особенности монтажа и эксплуатации

Тепловой насос воздух-вода и оборудование для отопления, связанное с ним, является сложным техническим устройством. Поэтому заказ и монтаж следует заказывать в специализированных организациях. За самостоятельную установку стоит браться только в том случае, если вы чётко представляете себе, что нужно делать.

Монтаж теплового насоса обычно включает в себя следующие этапы:

  • подготовительные работы;
  • монтаж наружного блока;
  • Установка внутреннего блока и системы отопления дома;
  • Пуско-наладочные работы.

Следует также отметить некоторые особенности при монтаже теплового насоса. Они справедливы, как для установок воздух-вода, так и для других.

  • Внешний блок устанавливается рядом со зданием (2─10 метров);
  • Над внешним блоком следует сделать навес для защиты от пыли, дождя и снега;
  • Кроме того, он должен быть расположен на расстоянии от источников огня;
  • Сама установка должна монтироваться на металлическую основу;
  • Соединения в контуре теплового насоса, где циркулирует фреон, должны быть завальцованы;
  • Монтаж в целом должен проводиться с расчётом того, что температура теплоносителя не будет высокой.

Ряд экспертов говорят о том, что в случае использования насоса типа воздух-вода в системе отопления, оптимальный вид обогрева помещения – это тёплые полы.

Тепловая установка воздух-вода

Тепловая установка воздух-вода

Стоит также сказать о некоторых важных моментах при эксплуатации тепловых насосов. Их работа регулируется в автоматическом режиме и не требует постоянного наблюдения. Но хотя бы раз в год следует проводить осмотр на предмет неисправных элементов системы для выявления различных неполадок. Это позволит избежать крупного ремонта и больших затрат.

Вот некоторые моменты, на которые следует обращать внимание при эксплуатации теплового насоса воздух-вода:

  • Проверка фильтров. Их своевременная чистка и замена;
  • Контроль температуры масла в компрессоре. Масло должно быть тёплым;
  • Чистка мусора из внешнего теплообменника;
  • Чистка датчиков температуры;
  • Проверка целостности проводки;
  • Осмотр труб, шлангов, а также их соединений на предмет повреждений и протечек;
  • При необходимости нужно смазывать движущиеся части вентилятора и двигателя;
  • Перед запуском насоса нужно включить компрессор и оставить его на несколько часов, чтобы разогрелось масло. Если запускать на холодном масле, то сокращается срок его службы.

Вернуться к содержанию

Основные характеристики

При выборе оборудования из всего многообразия характеристик обратите внимание на следующие характеристики.

Основные характеристики тепловых насосов
Характеристики Диапазон значений Особенности
Тепловая мощность, кВт До 8 Помещения площадью не более 80 – 100 м², при высоте потолка не более 3 м.
8-25 Для одноуровневых дачных домов с потолком 2.5м, площадью от 50 м²; коттеджей для ПМЖ, до 260 м².
Свыше 25 Целесообразно рассматривать для 2-3 уровневых жилых домов с потолками 2.7м;  промышленных объектов – не более 150 м², при высоте потолка в 3 и более.
Потребляемая мощность  основного оборудования (предельное потребление вспомогательных элементов) кВт/ч От 2 (от 6) Характеризует энергопотребление компрессора и циркуляционных насосов (тэна).
Схема работы Воздух-воздух Трансформированная тепловая энергия воздуха передаётся в помещение потоком прогретого воздуха через сплит-систему.
Воздух — вода Энергия, снятая с пропущенного через прибор воздуха, передаётся теплоносителю жидкостной отопительной системы.
Рассол-вода Передачу тепловой энергии от возобновляемого источника выполняет натриевый или кальциевый раствор.
Вода-вода По магистрали открытого первичного контура грунтовые воды несут тепловую энергию прямо к теплообменнику.
Температура теплоносителя на выходе, °С 55-70 Показатель важен для расчёта потерь на длинном отопительном контуре и при организации дополнительной системы горячего теплоснабжения.
Сетевое напряжение, V 220, 380 Однофазные – потребляемая мощность не более 5.5 кВт, только для стабильной (малонагруженной) бытовой сети; самые дешёвые – только через стабилизатор.  Если есть сеть 380 V, то трёхфазные приборы предпочтительнее – больший диапазон мощностей,  меньше вероятность «просадить» сеть.

Обзор производителей

Расходы на монтаж с учетом стоимости скважин могут составить от 5 до 10 тысяч долларов. При использовании открытого водоема будет дешевле в 1,5—2 раза.

Производители тепловых насосов делятся на три ценовых категории:

  1. Дешевые китайские. Например, Meeting (КНР), максимальная мощность — 7 кВт, отапливаемая площадь — 50—100 м2, цена — 95200 руб.
  2. Под американским брендом производятся в том же Китае. Например, Mammoth (США/КНР), максимальная мощность — 7,8 кВт, отапливаемая площадь — 50 м2, цена — 261000 руб.
  3. Самые дорогие традиционно — немецкие. Например, Stiebel Eltron (ФРГ), максимальная мощность — 9,9 кВт, отапливаемая площадь — 50 м2, цена — 645000 руб.

Рекомендуется выбрать оператора, предоставляющего весь комплекс услуг:

  • проектирование;
  • поставка;
  • монтаж;
  • пусконаладочные работы;
  • сервисное обслуживание.

Цены на разные модели тепловых насосов

тепловой насос

Сооружение теплового насоса воздух-вода

Система теплового насоса состоит из четырех основных элементов:

  • наружного блока;
  • емкости теплообменника-испарителя;
  • блока для компрессора;
  • накопительной емкости (конденсатора).

Рассмотрим особенности конструирования каждого из блоков.

Сборка наружного блока

Для создания внешнего блока понадобится:

  • Корпус. Традиционно подходит блок из-под сплит-системы, стиральной машины, другой габаритной техники, иногда сооружают самостоятельно путем приваривания металлических элементов. Важно после сборки обработать металл антикоррозийной краской порошкового типа.
  • Вентилятор. Изделие можно позаимствовать из старой рабочей системы кондиционирования или приобрести отдельно.

Модель вентилятора должна обладать широкими пластиковыми лопастями и, желательно, с отсоединяемым мотором, чтобы предоставилась возможность подключить его к датчику.

Наружный блок теплового насоса воздух вода

Для сборки наружного блока понадобиться корпус и вентилятор из-под системы кондиционирования. Примерные параметры блока – 75х85х30 см

В наружный блок можно установить испаритель и вспомогательные элементы для его работы, но целесообразнее эти детали поместить в отдельный корпус.

Устанавливают наружный блок на расстоянии 2-10 м от дома. Важно построить под него фундамент и поставить навес, чтобы защитить конструкцию от осадков. Также необходимо закрепить решетку перед вентилятором, чтобы избежать попадания грязи, мусора, листьев в лопасти вентилятора и трубы.

Дополнительно желательно установить обогреватели, защищающие боковины и панели от обледенения. В этом случае дополнительное прогревание корпуса не понадобится. Место для установки блока должно быть хорошо вентилируемым, находиться в отдалении от источников открытого огня.

Блок с теплообменником-испарителем

Испаритель можно приобрести в готовом виде, воспользовавшись услугами поставщиков в сети, или создать самостоятельно. Для этого понадобиться 80-литровый бак и медная проволока диаметром 10 мм и толщиной не менее 1 мм.

Длина высчитывается индивидуально с учетом требуемой мощности. Для устройства 5 кВт можно взять 10 м. В испарителе будет происходить нагрев и циркуляция фреона, а также контакт с воздухом.

Для создания теплообменника нужно сконструировать змеевик. Для этого проволоку обматывают вокруг толстостенной трубы с диаметром, не превышающим ширину бака. Важно оставить срезы, выступающие за высоту корпуса. Они понадобятся для соединения змеевика с другими элементами системы – компрессором и накопительным баком.

Как сделать теплообменник теплового насоса

Для создания змеевика медную трубку со стенками около 1 мм обматывают вокруг газового баллона, трубы или наполненной водой пластиковой бутылки

В корпус врезают 2 штуцера для подсоединения трубопроводов, создают два разъема для выхода проволоки. Соединения герметизируют. Крепят готовую конструкцию с помощью L-образных кронштейнов.

Рекомендуется дополнительно установить на испаритель реле оттаивания, поскольку в баке будет происходить циркуляция воздуха, температура которого отрицательная. В этом случае конденсат, скапливающийся в системе, может привести к обледенению испарителя. Также, чтобы исключить образования влаги, можно внедрить в систему фильтр-осушитель.

Правила установки компрессора

Для установки компрессора потребуется отдельный корпус со звуко- и виброизоляцией, поскольку практически все модификации устройства шумят во время работы. Компрессор можно взять б/у из-под холодильника, кондиционера или приобрести новую модель.

Для тепловых насосов подойдут следующие виды компрессоров:

  1. Роторные компрессоры являются самыми недорогими, но обладают рядом недостатков – шумят, обладают малой эффективностью и служат 8-10 лет.
  2. Спиральные модификации устанавливают во все современные модели кондиционеров, холодильников. Они долговечны (15-20 лет), бесшумные, эффективные, но отличаются высокой стоимостью.
  3. Поршневые модели преимущественно устанавливают на промышленные холодильники. Изделия обладают хорошим КПД, долговечные (15-20 лет), но крайне шумные и дорогие.

Для теплового насоса необходимо подобрать компрессор однофазной модификации. Перед покупкой важно узнать, с каким видом фреона работает устройство. Желательно приобрести модель, работающую на R22, лучше на R422. С хладагентом данного вида работать проще, чем с любым другим видом фреона.

Компрессор подсоединяют трубками к блоку испарителя и конденсатора. Благодаря устройству фреон увеличивает свою температуру.

Конструирование накопительной емкости (конденсатора)

Для изготовления конденсатора понадобиться корпус из-под 100-литрового бойлера или любой другой нержавеющий бак такого же объема. Также необходим змеевик, выполненный из медной трубки. На насос мощностью 5 кВт можно взять 12-метровую проволоку. По трубке змеевика будет проходить горячий фреон, благодаря чему происходит нагревание воды.

Шаг №1: Создание змеевика

Для изготовления змеевика понадобиться медная проволока диаметром не меньше 26 мм и толщиной стенки от 1 мм. Ее необходимо намотать на трубу, имеющую меньшее поперечное сечение, чем у бака.

Высота спирали должна совпадать с высотой корпуса. Важно оставить выпуски трубы за пределами емкости, чтобы иметь возможность подсоединить змеевик с испарителем и компрессором.

Шаг №2: Подготовка корпуса

Для установки змеевика бак необходимо разрезать. Сверху и снизу понадобиться создать отверстия для выходов медной проволоки, а также вырезать дополнительные отсеки для установки 2-х штуцеров, один из которых предназначен для выхода воды, а другой – для ее входа. После проделанных процедур бак необходимо герметизировать.

Теплообменник-компрессор можно приобрести отдельно в виде готовой конструкции. С помощью устройства заводской сборки можно увеличить мощность и КПД установки.

Схема установки теплового насоса воздух вода

Хладагент с маркировкой R22 согласно Монреальским постановлениям к 2030 году запланировано вывести из обращения. Для наполнения системы лучше использовать его заменитель – хладагент R422

Соединение внешнего блока с испарителем

Для соединения наружного блока и испарителя потребуется проведение 2 полиэтиленовых труб ПНД 32. Через одну трубу воздух будет проходить, через другую – выходить.

Трубы можно закопать в землю, предварительно досыпав в ров любой песчаный материал, или оставить на поверхности, если наружный корпус располагается недалеко от дома.

Соединение испарителя, компрессора и бака

В этой системе циркулирует фреон. Для присоединения змеевиков с компрессором и дросселем, необходимо обратиться к специалистам по холодильной технике. Человеку, не имеющего опыта в паяльных работах, даже при наличии инструментов и материалов сложно будет грамотно соединить все элементы в одну систему, чтобы обеспечить работу конструкции.

Более того, потребуется много дополнительных материалов – трубок разных диаметров, различных модификаций сливных кранов, клапанов для травления воздуха, предохранительных клапанов, а также клипс для труб, хомутов, труборезов для нарезки участков трубопровода.

Нужны будут и другие специализированные устройства, которые есть в наличие в любой мастерской по ремонту холодильников и кондиционеров.

Качественная закачка фреона также осуществляется с использованием специального оборудования. Поэтому для объединения теплообменников, компрессора и дросселя в рабочую систему удобнее и выгоднее обратиться к профессионалам.

Внедрение систем управления установкой

Для слежения за давлением и температурой фреона можно использовать плату с дисплеем из-под любого кондиционера. В процессе паяльных работ с помощью специалистов конструкцию можно грамотно внедрить в установку.

Также возможно подключить специальное устройство – датчик вращения вентилятора. Он регулирует скорость вращения лопастей, а также автоматизирует обороты циркуляционного насоса фреона.

Дополнительно можно установить таймер, электропускатель, устройство, защищающее компрессор от перегрева. Все эти детали можно приобрести в ремонтных мастерских или на рынке запчастей.

Расчет мощности теплового насоса воздух-вода

Для обогрева помещения с площадью от 100 кв. м потребуется тепловой насос большей мощности. Вычислить необходимую мощность установки можно приблизительно, используя таблицу:

Как рассчитать тепловой насос воздух вода

Данные таблицы помогут рассчитать площадь змеевика для создания установки той или иной мощности

Чтобы определить, какая мощность должна быть у компрессора, трубы каких диаметров следует использовать и другие важные данные при конструировании теплового насоса воздух-вода, необходимо обратиться к одному из способов:

  • Воспользоваться онлайн-калькуляторами, размещенными на сайтах производителей теплообменников.
  • Применить программное обеспечение CoolPack 1,46, Copeland.
  • Пригласить специалиста, который произведет необходимые измерения и расчеты.

Площадь змеевика-конденсатора (ПЗК) можно вычислить по формуле:

ПЗК = М/0,8ДТ,

где М — мощность установки в кВт; 0,8 — коэффициент теплопроводности при контакте воды и меди; ДТ — разность температуры между поступающим и выходящим воздухом в системе.

Параметры теплового насоса, приведенные выше, подойдут для помещения до 100 кв. метров. Мощность установки – 5 кВт. Если приобретать специальные теплообменники, то вполне возможно увеличить мощность установки до 10-15 кВт.

Устройство теплового насоса

На рисунке представлена система, в которой теплообменники, компрессор, дроссель объединены в одном баке. В конструкции используются заводские теплообменники (+)

Обслуживание самодельной установки

Для качественной работы тепловой насос нуждается в дополнительном обслуживании. Если использовать устройство зимой (учитывая, что в корпусе не установлен дополнительный обогрев), то периодически блок придется отогревать, поскольку на его поверхности будет образовываться ледяная корка.

Также необходимо периодически:

  • Очищать лопасти вентилятора от мусора – листьев, пыли, грязи, снега и т.д.
  • Производить смазку компрессора согласно инструкции к нему.
  • Менять масло в компрессоре и вентиляторе.

Кроме того, для нормального функционирования системы необходимо регулярно Проверять целостность медного трубопровода, силового кабеля, питающего компрессор, вентилятор и другие устройства.

Советы по приобретению и установке отопительной системы с тепловым насосом

Исходя из минусов теплового насоса, он идеально подходит для регионов с умеренной зимой и малоэффективен в условиях прохладных и северных климатических зон. Но не стоит огорчаться, если зимой в вашей местности бывают холода ниже -7С. В этой ситуации есть такие выходы:

  1. Включение в систему отопления буферной ёмкости, которая будет аккумулировать полученное тепло. Один бак (небольшого, квартирного размера) при выключенном источнике может равномерно распределять тепло по системе до суток. Это удобный вариант для местности, где сильные морозы обычно непродолжительны по времени.
  2. Установка вспомогательного источника тепла: газового или электрического котла. Когда дешёвый тепловой насос не сможет работать, его заменит менее экономичный «дублёр».
  3. Совмещение двух предыдущих приёмов.

Внимание! Как и в случае с любой системой отопления, перед монтажом важно тщательно проверить тепловые потери вашего жилища и, по возможности, утеплить его. Чем теплее дом, тем меньшей мощности вам потребуется устройство.

Работа системы отопления от такого насоса

Принцип работы самой установки был описан выше. В результате ее происходит нагрев теплоносителя во втором контуре теплообменника, который и будет служить в дальнейшем источником тепла для обогрева здания или отдельных помещений.

Классическим вариантом распределения нагретого теплоносителя является соединение теплообменника двумя отдельными линиями к распределительной гребенке и водонагревательному бойлеру. К гребенке в свою очередь подключаются отопительные приборы, теплые полы и другое оборудование. Такое распределение необходимо из-за различных режимов работы систем горячего водоснабжения и отопления.

Линейка тепловых насосов воздух-вода определяет мощности установок от 2 до 120 кВт, что позволяет выбрать оборудование для отопления и горячего водоснабжения жилого дома любой площади.

Режим подачи холодного воздуха

Конструкция тепловых насосов позволяет не только обогревать дом зимой, но и обеспечить подачу охлажденного воздуха в жаркие дни летом. Для этого циркуляция хладагента запускается по обратному циклу. Однако, охлаждение отопительных приборов не обеспечит необходимый эффект поскольку опускающийся вниз холодный воздух не сможет создать комфортных условий по всему объему помещения. Поэтому для того чтобы использовать установку воздух-вода для кондиционирования потребуется наличие обдуваемого вентилятором конвектора.

Кроме этого в циркуляционный контур дополнительно устанавливают 4-ходовой клапан, второй дроссельный клапан и 2 линии труб. При переключении клапана закрывается линия в направлении «зимнего» дросселя и открывается в сторону «летнего», и охлажденный теплоноситель подается на конвектор. Подогрев горячей воды так же будет отключен.

Стоимость такого усовершенствования с учетом дополнительного оборудования, материалов и работ может быть вполне сравнима со стоимостью кондиционера. Поэтому в большинстве случаев будет вполне разумным отказаться от эксплуатации в сплит-режиме, а просто купить климатическую установку.

Промежуточный теплообменник теплового насоса

При реализации проекта по установке теплового насоса по открытой схеме рекомендуется установка промежуточного теплообменника. Он нужен, чтобы защитить фреоновую часть и, самое главное, компрессор теплового насоса от попадания воды. При размораживании теплообменника вода может попасть в систему с фреоном, компрессор закачает эту воду и произойдет гидроудар, который выведет из строя компрессор. Вода перемешается с маслом и достать ее оттуда будет очень проблематично. Такой теплообменник устанавливается между скважиной и тепловым насосом. Участок теплового насоса и промежуточный теплообменник заполняется рассолом с температурой замерзания     -10 -15С. Соответственно, если защита не сработает, и вода замерзнет в теплообменнике, то рассол не замерзнет и не разморозит теплообменник теплового насоса. Стоимость промежуточного теплообменника зависит от его конструкции и размера. А последний зависит от мощности теплового насоса.

Лучше всего в качестве промежуточного теплообменника использовать разборный вариант. Но его стоимость в 2-4 раза выше, чем у паянного.

Если скважина чистая, дебет скважины хороший, то можно обойтись и без промежуточного теплообменника, но лучше с ним.

Голосование наших читателей

Какой тепловой насос вы бы выбрали или посоветовали?

Viessmann Vitocal 200-S (201.D16)

Daikin Altherma EHYHBH05AV32/EHYKOMB33AA3/EVLQ05CV3

Hitachi Yutaki S Combi RWD‑2.5NWE‑260S/RAS‑2.5WHVNP

Panasonic WH-UD16HE5/WH-SDC16H6E5

LG HU163.U33 + HN1639 NK3

WATERKOTTE EcoTouch DS 5027.5 Ai

Vaillant geoTHERM VWW 61/3

Cooper&Hunter EviPower Inverter R32 CH-HP20UIMRM

Mitsubishi Heavy HeatGuard 140SX

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Стоимость установки

Установка и пусконаладочные работы производятся по разным расценкам, зависящим от состава работ, используемого оборудования и техники, объемов и прочих факторов. Не менее важным обстоятельством считается общая экономическая обстановка в регионе, состояние покупательной способности населения.

В любом случае, расходы на монтаж и запуск системы потребуют примерно 20% от общей стоимости оборудования, что существенно отразится на кошельке пользователя.

Дороговизна монтажных работ нередко становится причиной самостоятельной установки и запуска системы, что делает возможным мелкий ремонт и обслуживание без привлечения специалистов. Однако, надо иметь в виду, что многие фирмы отказывают в гарантийном или сервисном обслуживании, если установка производилась посторонними людьми.

Видео: тепловой насос из кондиционера своими руками

Рейтинг тепловых насосов воздух водаРейтинг тепловых насосов воздух водаРейтинг тепловых насосов воздух водаРейтинг тепловых насосов воздух вода Рейтинг тепловых насосов воздух вода

Рейтинг тепловых насосов воздух вода

Экономьте время: отборные статьи каждую неделю по почте

Фильтры для теплового насоса

Фильтры конечно нужны, но стоит помнить, что на них идет очень сильное сопротивление и погружной насос необходимо подбирать большей мощностью. Если из скважины поступает вода с песком, целесообразней в качестве фильтра использовать гидроциклон.

Как видно из написанного выше, установка теплового насоса по открытой схеме проста, но следует учитывать много факторов и тщательно подбирать оборудование.

Преимущества и недостатки

Достоинства Недостатки
экономически выгодный тип отопительного оборудования с минимально возможными капиталовложениями и эксплуатационными затратами сложную схему подключения для работы в режиме охлаждения воздуха
возможность одновременного обогрева помещений и приготовления горячей воды для хозяйственных нужд непропорциональный рост расхода электроэнергии при понижении наружной температуры
наличие высокотемпературных моделей, способных обеспечить стабильную работу теплых полов, фанкойлов и конвекторов вероятная остановка отопления при температуре наружного воздуха ниже -25°C
высокую энергоэффективность оборудования на уровне А+++ наличие шумового фона во время работы
возможность совместной работы с отопительными котлами

зависимость от стабильного электроснабжения.

автоматизированное управление оборудованием
простой монтаж и обслуживание
возможность работы на аккумулятор тепла позволяет более экономно расходовать электроэнергию с учетом тарифов по времени суток

Большинство моделей прекрасно работают до температуры наружного воздуха -15°C. При дальнейшем похолодании эффективность системы резко снижается. Это связано с такой технической характеристикой, как точка кипения хладагента. Для наиболее распространенных марок она находится в пределах от -20°C до -35°C. При меньшей температуре воздуха хладагент перестает закипать в испарителе и работа системы прекращается. Поэтому для жилых домов и коттеджей в холодной климатической зоне необходимо наличие дополнительного котла или камина.

Монтаж оборудования

Блок испарителя может быть установлен на опорах возле земли или на стене здания. Для защиты от шума работающего компрессора второй блок рекомендуется устанавливать в отдельном помещении, в подвале или на чердаке. При этом необходимо принимать рекомендуемое изготовителями расстояние между блоками не более 10 метров.

После этого блоки соединяются между собой металлопластиковыми или медными трубками в усиленной тепловой изоляции с фольгированной защитой. На последнем этапе монтажа ко второму контуру пластинчатого теплообменника подключают трубы системы отопления и подводят линию электроснабжения.

Популярные изготовители, обзор цен

Тепловые насосы воздух-вода на российском рынке продает более 20 различных компаний из Европы, Японии, Южной Кореи и Китая. В числе наиболее популярных можно назвать:

  • Mitsubishi Electric;
  • Cooper&Hunter;
  • Hitachi;
  • Panasonic.

Простые и доступные по цене, но менее комфортные и надежные бюджетные модели изготавливают Neoclima и Tosot.

Тепловые насосы концерна Mitsubishi Electric отличаются самым оптимальным соотношением цены, качества и удобного пользования. Внешние блоки работают без потери тепловой мощности до температуры -15°C и компания гарантирует подачу тепла при похолодании до -28°C. Стоимость  данного оборудования начинается от 10000 долларов.

Бытовая серия Zubadan этого же производителя и полупромышленная Mr.Slim включают широкий ряд моделей мощностью от 2,8 до 34,6 кВт. Варианты установки: подвесной, настенный или напольный. Используются для отопления жилых домов, офисов, небольших магазинов и мастерских.

Торговый бренд Cooper&Hunter представлен на рынке большим количеством моделей, входящих в 7 бытовых серий и 2 промышленные. Это американская компания, но ее производство расположено в Китае. Мощность предлагаемого оборудования от 2,5 до 112 кВт. Все установки:

  • рассчитаны на устойчивую эксплуатацию в диапазоне температур наружного воздуха от -25°C до +40°С (у некоторых моделей больше);
  • специально адаптированы для использования в северных странах Европы;
  • имеют специальную защиту от обмерзания;
  • нечувствительны к перепадам напряжения в диапазоне 110-260 Вольт;
  • отличаются малым уровнем шума во время работы;

При выборе теплового насоса не следует искать самый дешевый вариант, поскольку обычно такие установки имеют низкое качество изготовления слабые технические характеристики и непродолжительный срок эксплуатации. Однако и слишком высокая стоимость зачастую бывает не оправдана. Лучшее решение всегда где-то посередине.

Целесообразность установки теплового насоса воздух-вода

Эффективность использования отопительных установок воздух-вода определяется коэффициентом СОР. С его помощью сравниваются затраты на электричество при выработке тепла (в нашем случае тепловым насосом). Основной расход электричества идёт на питание компрессора, нагнетающего давление. Величина СОР показывает, сколько тепловой энергии было получено при расходовании определённого количества электроэнергии. К примеру, СОР равен 5. Это означает, что тепловой насос воздух-вода, расходуя 1 киловатт электроэнергии, вырабатывает 3 киловатта тепла.

Но при оценке эффективности работы установок воздух-вода следует учитывать ещё один важный фактор, без которого оценка будет неверной. Это зависимость от температуры окружающей среды. При понижении температуры воздуха на улице эффективность работы сильно снижается. Поэтому эффективность одного и того же насоса на севере и в средней полосе России будет существенно отличаться. Эта зависимость от температуры ОС и является основным минусом установок типа воздух-вода.

Поэтому перед приобретением такого оборудования стоит ознакомиться с отзывами о его работе у людей в вашей климатической зоне. А ещё лучше посмотреть всё своими глазами, если есть такая возможность.

Вернуться к содержанию

Воздушный тепловой насос: нюансы обслуживания агрегата

Обслуживание теплового насоса воздух-водаОбслуживание теплового насоса воздух-вода

Тепловой насос воздух-вода не требует какого-то особого обслуживания, с частичной разборкой/сборкой.

Для поддержания работоспособности системы владельцу придется выполнять лишь следующие манипуляции:

  • Периодическую чистку вентилятора и решетки на испарителе от забившегося мусора (листьев, пыли и так ладе).
  • Периодическую смазку компрессора, выполняемую согласно предоставленной производителем схеме.
  • Замену масла в силовых агрегатах (компрессоре, вентиляторе).
  • Периодическую проверку целостности медного трубопровода с хладагентом и силового кабеля, питающего компрессор и вентилятор.

Кроме того, производители рекомендуют следить и за датчиками тепла, контролирующими работу управляющего блока. Их нужно протирать, время от времени, очищая от пыли и масляных пятен.

Опрос

Примите участие в опросе!

Загрузка ...

 Загрузка …

Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Этим вы поможете развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления и дополнения к статье оставляйте в комментариях.

Вернуться к содержанию

Вместо эпилога

В настоящее время рынок рассматриваемых агрегатов достаточно широк и выделить конкретного лидера на нем трудно. Но тенденции таковы, что для обогрева бассейнов покупатель предпочитает западного производителя, для обогрева небольших площадей – отлично походят азиатские модели, а для домашнего использования (обогрев больших площадей частных домов) вполне сгодятся и российские образцы. В свою очередь, большинство фирм-поставщиков предлагают в «довесок» к покупке непосредственно оборудования еще и свои услуги по шеф-монтажу. Предоставляются они в основном со значительной скидкой, поэтому воспользоваться ими не грех. Приобретать тепловые насосы можно и в розничных сетях и на интернет-площадках.

Видео

В этом видеоролике объясняется, почему самодельный тепловой насос выдает тепла на 440 % больше, чем потребляет электроэнергии компрессор.

В следующем видеоролике — описание теплового насоса «под ключ» российского производителя стоимостью от 220 тыс. рублей.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
