Нормирование теплового излучения

Работа по теме: Laba_2. Глава: Нормирование теплового излучения. ВУЗ: НИТУ МИСиС.

Меры защиты

Основные мероприятияпо снижению опасности воздействия ИКизлучения на человека включают в себя:снижение интенсивности излученияисточника; технические защитные средства;защиту временем, использование средствиндивидуальной защиты, лечебно-профилактическиемероприятия.

CогласноГОСТ 12.4.011-89 «Средства защиты работающих.Общие требования и классификация» [4]средства промышленной теплозащитыдолжны удовлетворять следующимтребованиям:

• обеспечивать оптимальный теплообмен организма работника со средой обитания;

• обеспечивать необходимую подвижность воздуха (повышение доли конвективной теплоотдачи) с целью достижения комфортных условий;

• иметь максимальную эффективность теплозащиты и обеспечивать удобство эксплуатации.

Все средства защитыработающих в зависимости от характераих применения подразделяют на двекатегории: коллективные и индивидуальные.

В соответствии сГОСТ 12.4.011-89 [4] и ГОСТ 12.4.123-83 [3] кколлективным средствам теплозащитыотносятся устройства: оградительные(экраны, щиты и др.); герметизирующие;теплоизолирующие; вентиляционные(воздушное душирование, аэрация и др.);автоматического контроля и сигнализации;дистанционного управления; знакибезопасности.

Выбортеплозащитных средствв каждом случае должен осуществлятьсяпо максимальным значениям эффективностис учетом требований эргономики,технической эстетики, безопасности дляданного процесса или вида работ итехнико-экономического обоснования.

Механизацияи автоматизация производственныхпроцессов, дистанционное управление инаблюдениедают возможность пребывания рабочихвдали от источника радиационной иконвекционной теплоты.

Уменьшениюпоступления теплоты в цех способствуютмероприятия, обеспечивающие герметичностьоборудования.Плотно подогнанные дверцы, заслонки,блокировка закрытия технологическихотверстий с работой оборудования – всеэто значительно снижает выделениетеплоты от открытых источников.

Теплоизоляцияповерхностейисточниковизлучения (печей, сосудов и трубопроводовс горячими газами и жидкостями) снижаеттемпературу излучающей поверхности иуменьшает как общее тепловыделение,так и радиационное. Кроме улучшенияусловий труда тепловая изоляция уменьшаеттепловые потери оборудования, снижаетрасход топлива (электроэнергии илипара) и приводит к увеличениюпроизводительности агрегатов.

Теплоизоляцияконструктивно может быть мастичной,оберточной,засыпной,с использованиемштучных и формовочных изделий (кирпичии др.)исмешанной.

В настоящее времяизвестно много различных видовтеплоизоляционных материалов. Кнеорганическим материалам относятся:асбест, асбоцемент, вермикулит, керамзит,минеральная вата и войлок, стекловатаи стеклоткань, ячеистый бетон и др.Органическими изоляционными материаламиявляются древесные опилки, пробковые,древесноволокнистые и торфоизоляционныеплиты, пенопласт и др. При выборе материаладля изоляции необходимо принимать вовнимание механические свойстваматериалов, а также их способностьвыдерживать высокую температуру.

Теплозащитныеэкраныприменяютдля локализации источников лучистойтеплоты, уменьшения облученности нарабочих местах и снижения температурыповерхностей, окружающих рабочее место.

Поспособу крепления на объекте экраныподразделяют на: съемныеи встроенные.

По принципу действияэкраны подразделяются на: теплоотражающие,теплопоглощающие,теплоотводящиеикомбинированные.Отнесение экрана к той или иной группепроизводится в зависимости от того,какая способность экрана более выражена.

По степенипрозрачности экраны делят на: непрозрачные(светопропускание менее 40%), полупрозрачные(светопропускание 40–75%) и прозрачные(светопропускание более 75%). В непрозрачныхэкранахэнергия поглощенных электромагнитныхволн превращается в тепловую энергию.Экран нагревается и, как всякое нагретоетело, становится источником тепловогоизлучения. При этом излучение поверхностьюэкрана, противолежащей экранируемомуисточнику, условно рассматривается какпропущенное экраном излучение источникатеплового излучения. К этому классуотносят металлические водоохлаждаемыеи футерованные асбестовые, альфолиевые(из алюминиевой фольги), алюминиевыеэкраны.

В прозрачныхэкранахпропущенное излучение, взаимодействуяс веществом экрана, минует стадиюпревращения в тепловую энергию ираспространяется внутри экрана позаконам геометрической оптики, что иобеспечивает видимость через экран.Прозрачныеэкраны применяются для смотровых проемовпультов и кабин управления, щитков ит.д. Этот класссоставляют экраны из различных стекол:силикатного, кварцевого и органического,бесцветного, окрашенного и металлизированного;пленочные водяные завесы, свободные истекающие по стеклу; вододисперсныезавесы. Водяныезавесыпоглощают поток тепла до 80 % безсущественного ухудшения видимости.Высокой эффективностью обладаютаквариальные экраны (до 93 %),представляющие собой коробку из двухстекол, заполненную проточной чистойводой с толщиной слоя 15 – 20 мм.Вододисперсная завеса представляетсобой плоскую воздушную струю совзвешенными в ней капельками воды(эффективность около 70 %).

Полупрозрачныеэкраныобъединяют в себе свойства прозрачныхи непрозрачных экранов. К ним относятсяэкраны изметаллической сетки,цепные завесы, экраны из стекла,армированногометаллической сеткой; для повышенияэффективности все эти экраны могуторошаться водяной пленкой.

Примеры характеристикконструкций оградительных устройств(экранов) приведены в Приложении 2.1.

В производственныхпомещениях для ассимиляции избыточнойтеплоты предусматривают естественнуювентиляцию (аэрацию).

Аэрация –организованныйестественный воздухообмен, осуществляемыйза счет теплового и ветрового напоров.

При интенсивноститеплового облучения на открытых рабочихместах 350 Вт/м2и выше и температуре воздуха не ниже 27– 28 °С при проведении средней итяжелой физической работы применяютзональное мелкодисперсноераспыление воды.Водяная пыль, попадая на одежду и телоработающего, испаряясь, способствуетохлаждению, а вдыхаемая водяная пыльпредохраняет слизистые оболочкидыхательных путей от высыхания.

Для созданиякомфортных микроклиматических условийв ограниченном объеме (например, нарабочем месте) применяются: воздушныеоазисы, воздушные завесы и воздушныедуши.

Воздушный оазиссоздают в отдельных зонах рабочихпомещений с высокой температурой. Дляэтого часть рабочего помещенияограничивают легкими переноснымиперегородками высотой 2 м и в огороженноепространство подают прохладный воздухсо скоростью 0,2 – 0,4 м/с.

Воздушныезавесысоздают дляпредупреждения проникновения в помещениенаружного холодного воздуха путемподачи более теплого воздуха с большойскоростью (10 – 15 м/с) под некоторымуглом навстречу холодному потоку.

При воздействиина работающего теплового облученияинтенсивностью 350 Вт/м2и более, а также 175 – 350 Вт/м2при площади излучающих поверхностей впределах рабочего места более 0,2 м2применяютвоздушноедуширование.Воздушное душирование представляетсобой поток воздуха, имеющий заданныепараметры (температуру, скоростьдвижения, иногда влажность), подаваемыйнепосредственно на рабочее место. Осьвоздушного потока направляют на грудьчеловека горизонтально или под углом45°. Охлаждающий эффект воздушногодуширования зависит от разноститемператур тела работающего и потокавоздуха, а также от скорости обтеканиявоздухом тела человека.

Эффективностьлюбого теплозащитного устройстваоценивается как:

, (2.1)

где Э– эффективность теплозащитногоустройства, %;

qпад– тепловой поток падающий на теплозащитноеустройство (экран) от источника, Вт/м2;

qпроп– тепловой поток пропущенный теплозащитнымустройством (экраном), Вт/м2.

К основныморганизационныммерамзащиты относят:

• категорирование помещений (установление тепловой характеристики помещения).

Тепловаяхарактеристика помещения устанавливаетсяв зависимости от величины избытковявной теплоты.

Избытки явнойтеплоты Qяв(теплонапряженность),Вт – тепловыепотоки от всех источников (тепло,выделяемое печами, нагретым металлом,электрооборудованием, людьми, отопительнымиприборами, солнечным нагревом) за вычетомтеплопотерь через ограждения прирасчетных параметрах наружного воздуха.

Производственныепомещения делят на: помещенияс незначительными избытками явнойтеплоты степлонапряженностью Qяв≤23 Вт/м3=84кДж/(м3ч) и помещенияс избытками явного теплас Qяв>23 Вт/м3(горячие цеха – доменные, сталеплавильные,прокатные и др.).

• организацию дополнительных перерывов в работе (график перерывов разрабатывается применительно к конкретным условиям работы и в зависимости от тяжести работ, с учетом того, что частые короткие перерывы более эффективны для поддержания работоспособности, чем редкие, но продолжительные).

• защиту временем во избежание чрезмерного общего перегревания и локального повреждения (ожог). Регламентируют продолжительность периодов непрерывного ИК облучения человека и пауз между ними в соответствии с Р 2.2.2006-05 «Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда» [5].

• организацию мест отдыха (где обеспечивают благоприятные условия);

• регулярные медосмотры для своевременного лечения.

К индивидуальнымсредствамотносятся специальная одежда, фартуки,обувь, рукавицы.При защите от тепловых излученийспецодеждавыполняется воздухо- и влагонепроницаемой(хлопчатобумажная, льняная, грубошерстноесукно). Для защиты головы от излученияприменяют дюралевые, фибровые каски,войлочные шляпы; для защиты глаз – очкитемные или с прозрачным слоем металла,маски с откидным экраном.

При кратковременныхработах в условиях высоких температур(тушении пожаров, ремонте металлургическихпечей), где температура достигает80 – 100 °С, большое значение имееттепловая тренировка. Устойчивость квысоким температурам может быть внекоторой степени повышеналечебно-профилактическимимероприятиями:использование фармакологических средств(дибазола, аскорбиновой кислоты, смесиэтих веществ и глюкозы), вдыханиекислорода, аэроионизация.

Для ослаблениявоздействия тепловых излучений наорганизм человека устанавливаютрациональный питьевой режим – снабжаютрабочих горячих цехов подсоленнойгазированной водой, белково-витаминнымнапитком и т.п.

Теплоотражающий экран для батареи. Разновидности

В настоящее время для предотвращения снижения тепловой эффективности радиаторов за счёт минимизации потерь тепловой энергии, которая тратится на нагрев наружной стенки здания, используется отражающий экран для батареи. Выполняются они из различных материалов и позволяют за счёт сокращения потерь, добиться повышения эффективности работы радиатора почти на 20%. Это приводит к росту температуры в обогреваемом помещении, в среднем, на 2 – 3 градуса.

Чаще всего теплоотражающий экран для батареи выполняется из следующих материалов

Фольгопласт СП (ФСП)

Данный материал практически аналогичен широко востребованному на рынке утеплителю Излон НПЭ и представляет собой дублированный фольгой из алюминия самоклеящийся утеплитель. Изготовлен он из вспененного полиэтилена, на который с одной стороны нанесена фольга, а с другой слой специального клея повышенной водоустойчивости. Это позволяет качественно крепить материал на различных основаниях (дерево, бетон, кирпич, металл, гипсокартон и т.п.).

Вспененный полиэтилен, составляющий основу ФСП, обладает весьма высокими теплоизоляционными свойствами и практически не впитывает жидкость. Он не гниёт и является экологически чистым, что даёт возможность широко использовать его в любых жилых помещениях.

Полированная Al фольга с наружного слоя отражает до 97% тепловой энергии, являясь высокоэффективным пароизолятором.
Липкий слой выполнен из водоустойчивых марок клея на основе синтетических каучуков, что повышает его адгезию практически ко всем материалам. Чтобы материал не слипался в рулоне, он прокладывается специальной силиконизированной плёнкой.

Материал предлагается в рулонах, имеющих следующие геометрические параметры:

• толщина фольгопласта – 10/8/5/4/3/2 мм;
• длина рулона – 10 – 50 метров;
• ширина рулона – 1 метр.

ФСП поставляется в торговлю в следующих модификациях: СП2 – СП10 (различается толщиной полотна).

Параметры.

Параметр	Рабочие температуры	Процент к-та теплового отражения	К-т теплопроводности (Вт/м*град)	Теплоёмкость удельная (кДж/кг*град)	Паропроницаемость
Значение	-60/+100	97	0,038 – 0,051	1,95	0

Фольгопласт СПМП (ФСПМП)

Алюминиевая фольга в указанном материале покрыта металлизированной лавсановой плёнкой, защищающей её от механических повреждений и окисления. Из материала получается отличный теплоотражающий экран за батареей.

Фольгопласт П.

Отсутствует клеевой слой со стороны, противоположной алюминиевой фольге.

Фольгопласт ПМП.

Слой вспененного полиэтилена с одной стороны ламинирован металлизированной лавсановой плёнкой.

Пенол в различных модификациях также может использоваться для того, чтобы изготовить отражающий экран за радиатором.

Принцип работы

Теплозащитные экраны защищают конструкции от экстремальных температур и температурных градиентов с помощью двух основных механизмов. Теплоизоляция и радиационное охлаждение , которые соответственно изолируют нижележащую структуру от высоких температур внешней поверхности, при этом отводя тепло наружу за счет теплового излучения . Для достижения хорошей функциональности от теплозащитного экрана требуются три атрибута: низкая теплопроводность (высокое тепловое сопротивление ), высокая излучательная способность и хорошая термическая стабильность (огнеупорность). Пористая керамика с покрытиями с высоким коэффициентом излучения (HEC) часто используется для решения этих трех характеристик благодаря хорошей термостойкости керамики, теплоизоляции пористых материалов и хорошему эффекту радиационного охлаждения, обеспечиваемому HEC.

Принцип действия

Фольгированный материал направляет тепло в помещение, чем увеличивает температуру в комнате

Есть несколько основных способов передачи тепла от одного покрытия к другому:

• теплопроводность, которая заключается в способности проводить тепло;
• конвекция, во время которой тепло передается по воздуху;
• излучение, связанное с выделением тепловой волны нагретыми телами.

Эти процессы связаны с теплопотерями, которые могут достигать нескольких десятков процентов. Чтобы эффект теплоизоляции был максимальным, нужно их уменьшить. Сделать это можно при помощи теплоотражающих экранов, имеющих фольгированную поверхность. Такой вид изоляции работает по всем принципам теплообмена и тормозит процессы потери тепла.

Наружный экран

Достаточно простой способ снижения теплопотерь через окна — устройство с наружной стороны окна экрана, выполненного из теплоизоляционных пластин. Опущенный на ночь экран или закрывающиеся ставни позволят уменьшить поток тепла, излучаемый остеклением наружу, и создать дополнительную воздушную прослойку, являющуюся хорошей теплоизоляцией.

Рис. 1. Окна со свертывающимися экранами:
а – вертикальный разрез;
б – горизонтальный разрез;
в – аксонометрия;
г – закрывающиеся ставни;
д – опускающиеся жалюзи;
е – задвигающиеся ставни.

Внутренний экран

Одним из вариантов повышения теплозащиты окон является установка штор или жалюзи со стороны помещения. Их устройство позволяет снизить теплопотери в помещении в результате уменьшения потока лучистого тепла. При этом не следует закрывать шторами поверхность отопительного прибора, находящегося под окном.

Рис. 2. Установка штор (а, б) и жалюзи (в) со стороны помещения.

Если теплозащитная штора, жалюзи или экран выполнены из непрозрачного материала, то их опускают на окно, когда начинает смеркаться. В этом случае теплозащита окон повысится на определенный период времени — на ночь, когда температура наружного воздуха понижается и используется искусственное освещение.

Рис. 3. Влияние зашторивания и экранирования окон на теплопотери, %:
а – окно без занавесок;
б – окно с длинными занавесками, закрывающими отопительный прибор;
в – окно с короткими занавесками, не закрывающими отопительный прибор;
г – окно с экраном с наружной стороны остекления;
д – окно с короткими занавесками и наружным экраном.

Таблица 1. Эффективность использования теплозащитных экранов различных типов

Конструкция	Общее сопротивление теплопередаче, м2*°/Вт
Одинарное стекло	0,17
Двойное стекло	0,38
Тройное стекло	0,62
Двойное стекло + штора	0,46
Двойное стекло + 2 шторы	0,55
Двойное стекло + штора, покрытая алюминиевым лаком	0,53
Двойное стекло + деревянные ставни	0,52
Тройное стекло + штора	0,7
Тройное стекло + 2 шторы	0,73
Тройное стекло + штора, покрытая алюминиевым лаком	0,88
Тройное стекло + деревянные ставни	0,76
Тройное стекло + ставни, покрытие алюминиевым лаком	0,83

Правила установки теплоотражающего экрана

1. При установке между радиатором и наружной стеной необходимо обеспечить герметичность установленного экрана. Для этого достаточно проклеить все стыки специальным металлизированным скотчем.
2. Устанавливая отражающий экран для батареи помните, что ожидаемый эффект может быть достигнут только при использовании для указанных целей металлизированной Al фольги. Применение материала с металлическим напылением, выполненным термическим способом, ожидаемого эффекта достигнуть не позволяет, так как толщина подобного металлического слоя слишком мала, и работать в качестве теплоотражающего экрана такой материал не может.
3. При отсутствии возможности использовать специальный материал отражающие экраны за радиаторами отопления можно изготовить из обычной фанеры, покрыв её фольгой, либо использовать в качестве экрана оцинкованную жесть.
4. Наиболее эффективны экраны в тех случаях, когда расстояние между их поверхностью и радиатором составляет три или более сантиметров. В противном случае конверсия воздуха может нарушиться.
5. Толщина слоя изоляции должна быть 5 и более миллиметров.
6. Отражающий экран для батареи своей отражающей стороной должен располагаться в сторону радиатора.
7. Если на используемом вами материале отсутствует самоклеющийся слой, то закрепить его на стене можно с использованием строительного степлера.
8. Размер отражающего экрана должен минимум на 20-30 миллиметров превышать по всем направлениям габариты радиатора.

Использует

Автомобильная промышленность

Из-за большого количества тепла, выделяемого двигателями внутреннего сгорания, на большинстве двигателей используются тепловые экраны для защиты компонентов и кузова от теплового повреждения. Помимо защиты, эффективные тепловые экраны могут повысить производительность за счет снижения температуры под капотом и, следовательно, снижения температуры на впуске. Теплозащитные экраны сильно различаются по цене, но большинство из них легко устанавливаются, как правило, с помощью зажимов из нержавеющей стали или высокотемпературной ленты. Существует два основных типа автомобильного теплозащитного экрана:

• Жесткий теплозащитный экран до недавнего времени изготавливали из прочной стали, но теперь часто из алюминия. Некоторые высококачественные жесткие теплозащитные экраны изготавливаются из алюминиевого листа или других композитов с керамическим термобарьерным покрытием для улучшения теплоизоляции.
• Гибкий теплозащитный экран обычно изготавливается из тонкого алюминиевого листа, продается в плоском виде или в рулоне, и сгибается вручную монтажником. Гибкие теплозащитные экраны с высокими эксплуатационными характеристиками иногда включают дополнительные элементы, например керамическую изоляцию, наносимую плазменным напылением . Эти новейшие продукты являются обычным явлением в топовом автоспорте, таком как Формула 1 .
• Текстильные теплозащитные экраны, используемые для различных компонентов, таких как выхлопная система, турбонагнетатель, сажевый фильтр или другие компоненты выхлопной системы.

В результате тепловой экран часто устанавливается как любительским, так и профессиональным персоналом на этапе настройки двигателя .

Теплозащитные экраны также используются для охлаждения вентиляционных отверстий опоры двигателя. Когда автомобиль движется на более высокой скорости, набегающего воздуха достаточно для охлаждения моторного отсека под капотом, но когда автомобиль движется на более низких скоростях или поднимается по уклону, возникает необходимость изолировать тепло двигателя, чтобы передать его другим частям вокруг него. , например, подвески двигателя. С помощью надлежащего термического анализа и использования теплозащитных экранов вентиляционные отверстия опоры двигателя можно оптимизировать для достижения наилучших характеристик.

Самолет

Некоторые летательные аппараты с высокой скоростью, такие как Concorde и SR-71 Blackbird , должны быть спроектированы с учетом аналогичного, но меньшего перегрева, чем у космических кораблей. В случае Concorde алюминиевая носовая часть может достигать максимальной рабочей температуры 127 ° C (что на 180 ° C выше, чем температура окружающего воздуха ниже нуля); Металлургические последствия, связанные с пиковыми температурами, были существенным фактором при определении максимальной скорости самолета.

Недавно были разработаны новые материалы, которые могут превосходить RCC . Прототип SHARP ( S кредитор Н ypervelocity erothermodynamic R сследования Р халата) основан на ультра-высокотемпературной керамики , таких как цирконий диборид (ZrB 2 ) и гафний (диборид HfB 2 ). Система тепловой защиты на основе этих материалов позволила бы достичь скорости 7 Маха на уровне моря, 11 Маха на высоте 35000 метров и значительно улучшить транспортные средства, рассчитанные на гиперзвуковую скорость . Используемые материалы обладают характеристиками теплозащиты в диапазоне температур от 0 ° C до + 2000 ° C, с температурой плавления более 3500 ° C. Они также структурно более устойчивы, чем RCC, поэтому не требуют дополнительного армирования и очень эффективны при повторном излучении поглощенного тепла. НАСА профинансировало (и впоследствии прекратило) программу исследований и разработок в 2001 году для тестирования этой системы защиты в Университете Монтаны.

Европейская комиссия финансирует исследовательский проект, C3HARME, под NMP-19-2015 зову рамочные программы по научным исследованиям и технологическому развитию в 2016 году ( все еще продолжается) для проектирования, разработки, производства и тестирования нового класса ультра-огнеупорной керамики матричные композиты, армированные волокнами карбида кремния и углеродными волокнами, подходящие для применения в тяжелых аэрокосмических условиях.

Космический корабль

Космические корабли, которые приземляются на планете с атмосферой , такой как Земля , Марс и Венера , в настоящее время делают это, входя в атмосферу на высоких скоростях, в зависимости от сопротивления воздуха, а не от мощности ракет, чтобы замедлить их. Побочным эффектом этого метода возвращения в атмосферу является аэродинамический нагрев , который может быть очень разрушительным для конструкции незащищенного или неисправного космического корабля. Аэродинамический тепловой экран состоит из защитного слоя из специальных материалов для отвода тепла. Используются два основных типа аэродинамического теплозащитного экрана:

• Абляционный теплозащитный экран состоит из слоя пластиковой смолы, наружная поверхность которой нагреваются в газ, который затем переносит тепло вдали от конвекции . Такие щиты использовались на космических кораблях Меркурий , Близнецы , Аполлон и Орион и используются в SpaceX Dragon 2 .
• Тепловой замочить теплозащитный экран использует изолирующий материал , чтобы поглощать и излучать тепло от конструкции космического аппарата. Этот тип использовался на космическом шаттле , состоящем из керамической или композитной плитки на большей части поверхности транспортного средства с усиленным углерод-углеродным материалом на самых высоких точках тепловой нагрузки (носовая часть и передние кромки крыла). Повреждение этого материала на крыле вызвало катастрофу космического корабля “Колумбия” в 2003 году .

С возможными надувными теплозащитными экранами , разработанными США (Low Earth Orbit Flight Test Inflatable Decelerator – LOFTID) и Китаем, одноразовые ракеты, такие как Space Launch System , считаются модернизированными такими теплозащитными экранами, чтобы, возможно, спасти дорогие двигатели. значительно снижая затраты на запуски.

Пассивное охлаждение

Защитные устройства с пассивным охлаждением используются для защиты космических кораблей во время входа в атмосферу для поглощения пиков тепла и последующего излучения накопленного тепла в атмосферу. Ранние версии включали значительное количество металлов, таких как титан , бериллий и медь . Это значительно увеличило массу машины. Предпочтение отдается теплопоглощающим и абляционным системам.

Однако в современных автомобилях они встречаются, но вместо металла используется армированный углерод-углеродный материал. Этот материал составляет систему тепловой защиты носовой части и передней кромки космического челнока и был предложен для корабля Х-33 . Углерод – самый тугоплавкий из известных материалов с температурой сублимации (для графита ) 3825 ° C. Эти характеристики делают этот материал особенно подходящим для пассивного охлаждения , но с тем недостатком, что он очень дорогой и хрупкий. Некоторые космические аппараты также используют тепловой экран (в обычном автомобильном смысле) для защиты топливных баков и оборудования от тепла, производимого большим ракетным двигателем . Такие щиты использовались на этапе спуска служебного модуля Аполлон и лунного модуля .

Промышленность

Теплозащитные экраны часто прикрепляются к полуавтоматическим или автоматическим винтовкам и дробовикам в качестве кожухов стволов , чтобы защитить руки пользователя от тепла, вызываемого быстрой последовательностью выстрелов. Их также часто прикрепляли к помповым боевым ружьям, позволяя солдату хвататься за ствол при использовании штыка.

Применение отражателей

Теплоотражающие материалы можно применять для труб отопления

Теплоотражающие экраны могут использоваться для разных целей. Основной сферой применения является внутреннее утепление разных по назначению помещений, в основном жилых. Благодаря отражающей поверхности все тепло от радиаторов направляется внутрь комнаты. Это можно сделать двумя способами. Первый вариант – создают два воздушных зазора между стеной и материалом, а также между изоляцией и облицовкой. Для этого применяется ТИМ с двойным фольгированием. Также зазор можно сделать между внешней стеной и изоляцией. В таком случае применяется материал, который имеет одну фольгированную поверхность. Фольга всегда должна быть направлена внутрь комнаты.

Теплоизоляционный экран можно использовать и для крыши. Он создает тепловую и паровую изоляцию, защищая кровлю от влаги.

Отражающие поверхности нашли свое применение в утеплении труб и вентиляции. В таком случае применяют изоляцию с фольгой с двух сторон. Для труб с диаметром менее 159 мм не нужен воздушный зазор, в остальных случаях он обязателен. Создается крепление из колец из фольгированной пленки на дистанции 300-400 мм друг от друга, сверху обматывают изоляцией. Также можно вдоль труб проложить деревянные бруски 10×10 мм или 20×20 мм, а сверху – изоляция. Все стыки заклеивают алюминиевым скотчем.

Монтаж экрана за радиатор отопления – один из наиболее популярных способов применения. Цены на источники энергии постоянно растут, поэтому важно сохранить как можно больше тепла в доме. В пространстве между батареей и стеной отмечаются наибольшие теплопотери, поэтому самостоятельная установка экрана в этом месте значительно уменьшит расходы.

Конструкция изделий

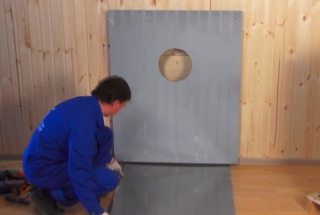

Отражающий экран для металлической печи может обустраиваться из нержавейки

Отражающий экран для батареи отопления производится из материалов, основным свойством которых является низкая теплопроводность, не превышающая 0,05 Вт/м*С. Все экраны имеют слой утеплителя. Лист состоит из фольги и прослойки, сохраняющей тепло.

В качестве утеплителя часто используется вспененный полиэтилен. Он имеет хорошие теплоизоляционные свойства, технические характеристики и отличается низкой стоимостью. Для термозащиты печей преимущественно используют базальтовый картон.

Фронтальные отражатели для батарей отопления в банях являются хорошей заменой кирпичной кладке. Они позволяют увеличить температуру и произвести обогрев смежных помещений. Толщина стального листа должна быть не менее 0,8 м. В качестве покрытия используют кремнеорганическую краску.

При установке экранов под деревянное покрытие на стене в парной увеличивается безопасность помещения. В роли экрана выступает алюминиевая фольга, стыки между листами которой заделывают специальным металлическим скотчем. Применяется, если температура наружных стен печи не выше 400°С.

Специальные огнеупорные материалы для защиты строений от огня

Основные преимущества теплоотражающих экранов:

• Широкая сфера применения. Они подходят для установки дома, в торговых центрах, банях, производствах и других жилых и нежилых помещениях.
• Достижение энергосбережения за счет сохранения тепла в комнате.
• Легкость монтажа. Не требуется вызов мастера для установки экрана за батарею.
• Не требуется специализированный уход и сложное обслуживание.
• Легкий вес и гибкость. Для транспортировки не требуются особые условия.
• Широкий выбор материалов из любого ценового диапазона.
• Малая теплопроводность.
• Легко нарезать на куски необходимого размера с помощью обычного строительного ножа.
• Защита от влажности.
• Возможность утепления внутренних поверхностей.
• Обеспечение отражения тепловых волн с эффективностью 97%.

Приобрести экран можно в специализированных магазинах.
