Водосток вальмовой крыши Грамотная установка водостока для крыши своими руками Погодные условия нашей страны подразумевают большое количество атмосферных
Необходимость устройств водостока на скатных кровлях
Возможно, вы уже слышали о моде на неорганизованные водостоки, которая пришла в Россию. Здесь все просто: делаем скаты пошире, выводим карнизы на 50 см от стен – и вода сама стекает себе с крыши. Разве что стоит поставить козырек над входом, чтобы не принимать «холодный» душ в самое неподходящее время. Но, если вы живете в России, а не в тропической засушливой стране, тогда давайте рассмотрим этот вопрос серьезнее.
В некоторых российских домах действительно обходятся без водосточной системы, устраивая вместо нее достаточно широкий навес, который выступает на полметра метра от стены. Этот вариант вполне пригоден, если крыша дома пологая. Но при этом к гидроизоляции фундаментов и стен предъявляются огромные требования, кроме того, вокруг дома должны быть тоже максимально гидроизолированы и откосы. И снова-таки, такие строительные технологии пригодны только в том случае, если вы живете в регионе с минимальным количеством осадков в год.
Поймите, как только ваша крыша будет готова, на нее обрушится первый ливень – это вопрос лишь времени. И уже на следующее утро, посмотрев на мокрые стены и фундамент, вы поймете, что водосточную систему устанавливать нужно срочно, причем на этот раз организованную, состоящую из желобов, труб и воронок. И причин этому несколько:
- Поверьте, никакие карнизы или декоративные элементы не помогут справиться с осенним русским дождем, а жидкость, как известно, способна оказывать разрушительное действие на большинство строительных материалов. И туда входит дерево, бетон, кирпич и штукатурка – все, из чего сегодня делают стены современных домов.
- Во-вторых, мокрые стены дома сразу же теряют значительную часть своих теплоизоляционных свойств.
- В-третьих, большая часть воды с крыши попадает, в таком случае, на фундамент и проникает под отмостку. В результате срок службы основания дома сокращается в разы, не говоря уже о мокром подполье и проблемах с подвалом.
Поэтому вам жизненно необходимо установить конструктивно правильную и надежную водосточную систему, которая будет включать в себя все продуманные элементы:
Как и где должны располагаться все эти элементы водосточной системы, и в чем основное отличие скатных крыш разных конструкций, мы сейчас разберемся.
Что такое водосток
Состоит системы из двух основных элементов:
- Желоба (лотки), которые монтируются под свесом карниза.
- Трубы, которые крепятся к стенам здания в вертикальном положении.
Пример водосточной системы крыши дома
Дополнительно в состав входят:
- кронштейны, поддерживающие желоба;
- хомуты – крепление для труб;
- воронки – промежуточный элемент между желобами и трубами;
- сливы – нижняя часть водосточной трубы, которая даёт направление сливу воды;
- различные фитинги (заглушки, отводы, тройники).
Схема водостока для кровли
Основные элементы водостоков
- желобов;
- воронок;
- труб;
- фитингов.
- ливнеприемники – они необходимы для соединения труб с ливневой канализацией (подробнее: «Ливневка вокруг дома»);
- капельники для крыши – улучшают отвод воды и не дают ей скапливаться под кровлей;
- специальные сетки и корзинки, которые препятствуют попаданию мусора и листьев в систему.
Для соединения отдельных секций желоба используют муфты и переходники, в случае необходимости монтируют углы (внутренние и наружные). Они могут быть прямыми, а также иметь 120 или 135 градусов. Объединить трубу с воронкой и обогнуть выступ на фасаде здания позволяет такая деталь системы водостока как колено. Для развода потока воды по углам крыши пользуются разветвляющими тройниками.
Грамотная установка водостока для крыши своими руками
Погодные условия нашей страны подразумевают большое количество атмосферных осадков. Град, ливневые дожди, большое количество снега диктуют создание особо эффективной системы отвода избыточной влаги и защиты стен и фундамента здания от водных потоков. Создать водостоки для вашей крыши своими руками достаточно просто при небольших финансовых вложениях.
Нужно просто знать, как это грамотно и профессионально сделать с применением самодельных элементов или заводских комплектующих. Нужно понять преимущество самостоятельной установки водостока применительно к конкретным условиям.
Конфигурация водосточной системы скатной крыши
Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.
А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!
Замкнутая водосточная система
Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:
Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.
Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:
В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.
Незамкнутая водосточная система
Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.
Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:
Открытые и замкнутые водостоки
Данная классификация касается только наружных организованных водостоков.
- Открытые водостоки – это отдельные желоба, которые проходят под кровлей с разных сторон и не соединяются между собой. Классический пример – двухскатная крыша. Со стороны каждого ската устанавливается по желобу, который соединяется с вертикальной водоотводной трубой.
- Замкнутые водостоки образуются соединенными друг с другом желобами. В углах постройки устанавливаются вертикальные сливные трубы. Замкнутый сток делают на вальмовой (четырехскатной) крыше.
Правила установки внешнего и внутреннего жёлоба
Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:
- Внешний жёлоб устанавливается с уклоном в 1%.
- Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.
Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.
Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода
Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.
Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте
Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку
Сам процесс происходит в несколько этапов:
- На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
- Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
- Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
- Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
Угол сгиба внутреннего жёлоба должен быть больше, чем угол сгиба ендовы
- Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
- Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
Для крепления внутреннего жёлоба необходимо установить дополнительные бруски
- Уложить жёлоб с карнизного свеса в направлении сверху вниз.
- Закрепить, используя металлические скобы.
Способы крепления желобов
Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.
Способы крепления кронштейнов:
- Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
- Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
- Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
Если нет возможности закрепить кронштейны стандартным образом, их прикручивают к стене
- Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.
Подсчёт количества материала
Перед тем как начать монтаж водостоков для конкретной крыши своими руками, нужно провести тщательный промер сооружения и составить подробный чертёж. Это делается для того, чтобы не ошибиться в количестве комплектующих, желобов и труб, а также в размере конструктивных элементов.
В случае сложных крыш каждый отдельный скат рассчитывается отдельно, причём площадь кровли усложняющих элементов нужно суммировать с общей площадью ската. Вычисленные результаты позволят точно определить количество воды, стекающей с крыши, и согласовать необходимый типоразмер элементов.
Так, например, площадь вальмовой кровли рассчитывается как две площади треугольника и две площади трапеции. Желоба и водосточные трубы выпускаются определённых типоразмеров, где первая цифра указывает на ширину желоба, а вторая на диаметр трубы, а именно:
- 100Х75 — этот размер подходит для кровель с площадью 90—150 м 2 ;
- 125Х90 — площадь водосбора должна быть в пределах 120—250 м 2 ;
- 150Х110 — подходит для суммарной площади крыши 200—450 м 2 .
Эти данные показаны как примерный расчёт при расположении водосточной трубы с одного из крайних положений. Для уточнения параметров необходимо проконсультироваться со специалистом.
При подсчёте следующих элементов необходимо учитывать не только длину нижней части кровли, но и угол наклона желобов. При большой площади скатов угол должен быть больше для более интенсивного стока воды. Угол наклона обычно находится в пределах 3—5 о и выбирается от предполагаемой ливневой нагрузки в конкретном регионе.
Нужно рассчитывать количество материала с некоторым запасом, а для подсчёта кронштейнов помнить, что они крепятся через 60—80 см. Одну воронку нужно устанавливать в расчёте на 10—12 погонных метров желоба, а крепёж водосточных труб — не чаще чем через 60 см, но в зависимости от веса материала.
Монтаж мауэрлата
Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:
- Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
- На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
- После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
- Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
- Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
- Насадить брус на шпильки и крепко затянуть анкерными болтами.
Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!
Монтаж водосточной системы
После того как мы выяснили количество материала и его размеры, монтаж водостока для вашей крыши своими руками не должен представлять затруднений. Закреплять элементы конструкции следует до кровельных работ, поскольку именно так можно правильно расположить капельники, гидроизоляцию и нижний край листов покрытия. Последовательность монтажных операций может быть разной, но основную тактику действий необходимо соблюдать. Сначала нужно правильно распределить водосточные трубы по выбранной схеме, чтобы понять, как делать уклон желобов.
Дальнейшие операции выполняются в следующей последовательности:
- размечается необходимый уклон и ставятся крайние кронштейны путём крепления их к стропилам или ветровой доске;
- натягивается шнур, по которому выставляются остальные кронштейны с желательным шагом около 60 см;
- затем ставится желоб с заглушками, соединяется и закрепляется;
- при необходимости ставятся внешние или внутренние углы с учетом выбранного уклона и соединяются с желобами;
- далее нужно закрепить капельник, который должен практически ложиться на ближний к дому край желоба, это делают для защиты деревянных конструкций крыши от брызг;
- затем в желобе прорезается отверстие для воронки или используется специальное колено водостока;
- при необходимости прокладывается кабель подогрева крыши в желоб и водосточную трубу;
- ставится защитная решётка, если это предусмотрено проектом;
- к стене монтируется верхняя часть трубы и через колено соединяется с отступом;
- отступ с помощью колена соединятся с воронкой, которая закрепляется в желобе;
- все стыки герметизируются и проклеиваются или соединяются через резиновые прокладки;
- с помощью уровня и хомутов к стене крепится вертикальная водосточная труба, соединяется с помощью муфт и колен, стыки также герметизируются;
- монтируется отлив с применением герметизирующего состава.
В каждом конкретном случае существуют свои методы монтажа, и, если появляются затруднения, лучше разрешить их с помощью консультации специалиста. Переделка ведёт к порче дорогостоящего материала, что неизбежно повлечёт за собой финансовые потери. Необходимо также помнить о соблюдении правил техники безопасности при высотных работах и пользоваться спецодеждой.
Мы разобрали все аспекты установки водостоков для крыши и рассказали, как это сделать правильно своими руками. При соблюдении основной последовательности операций затруднений не должно возникнуть, но если они и появятся, то консультация профессионалов может помочь с ними справиться. Самостоятельное выполнение работы поможет вам сэкономить значительные денежные средства.
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

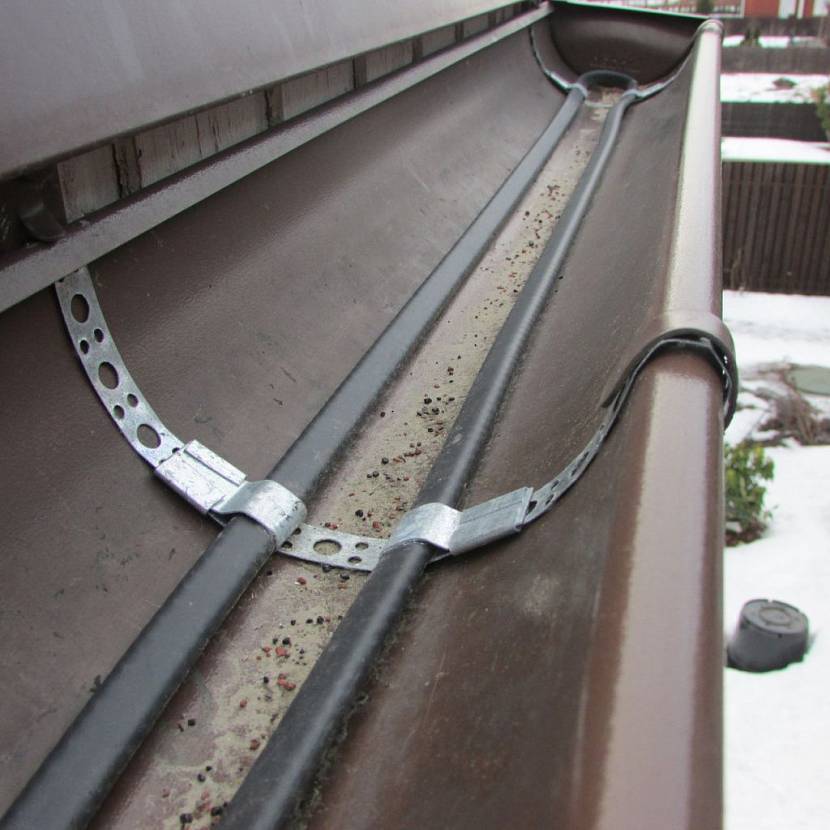

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

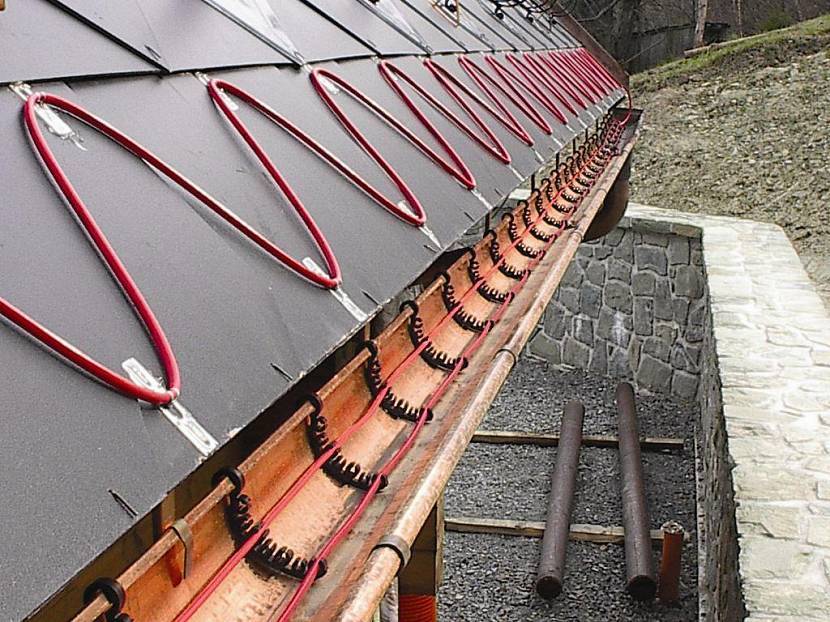

Греющий кабель на свесе крышиИсточник tiu.ru
Дождевая цепь – оригинальный водосток
В одноэтажных домах вместо традиционных водосточных труб к желобам можно прикрепить цепь, по которой и будет стекать вода.
Дождевые цепи чрезвычайно популярны в Японии, где их украшают разнообразными декоративными элементами. Цепи делают из различных материалов, звенья могут иметь сложную пространственную форму и чередоваться с декоративными чашами и другими элементами. Нижний и верхний концы цепи должны быть закреплены так, чтобы цепь оставалась натянутой.
При использовании для стока воды дождевых цепей следует увеличить свес крыши – расстояние от стены дома до цепи должно быть не менее 0,5 м., либо дополнительно защитить стену от увлажнения брызгами воды.
Монтаж системы водостока своими руками
Для чего нужна крыша в здании, объяснять не требуется. В первую очередь — это функция защиты чердачного и мансардного помещений от попадания внутрь влаги. Но после того как вода стечёт по крыше, она обязательно попадёт на стены и фундамент, которые впоследствии будут разрушаться. Чтобы этого не допустить, и устанавливают систему водостока. Но перед тем как перейдём к практике монтажа системы, предоставим немного теоретической информации.
Видео-инстркция
Источник статьи: http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stroitelstvo-valmovoj-kryshi-svoimi-rukami.html
Вальмовая крыша – конструкция и особенности устройства
Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.
Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.
Водосборные надстенные накладные желоба на карнизном свесе крыши
В описанной выше водосточной системе водосборные лотки-желоба подвешиваются на карнизе крыши. Такие желоба при воздействии на них льда и снега легко деформируются, смещаются, повреждаются или закупориваются. Сравнительно малый уклон желоба, узкий и глубокий проем лотка затрудняют самоочищение от мусора.
В эксплуатации меньше хлопот доставляет вариант водосточной системы с надстенным накладным желобом на карнизном свесе крыши.
К сожалению, элементы такой водосточной системы заводского изготовления в продаже встречаются не часто.
Устройство кровли с надстенным накладным водосточным желобом: 1 – Т-образный костыль; 2 – настенный водосточный желоб; 3 – крепеж крюка водосточного желоба заклепкой; 4 – водоприемная воронка; 5 – карнизный свес; 6 – верхний слой кровельного ковра; 7 – нижний слой кровельного ковра; 8 – крюк водосточного желоба; 9 – основание под кровельный ковер; 10 – дополнительный слой кровельного ковра
Обычно по месту, на краю крыши из оцинкованного железа делают фартук карнизного свеса (поз.5) и сверху закрепляют настенный накладной желоб (поз.2). Вода из желоба стекает в приемную воронку водосточной трубы, (поз.4). Понятно, что изготовление деталей из обычного серого, без цветного полимерного покрытия, оцинкованного железа снижает декоративность кровли.
Накладные желоба на скатах с небольшим уклоном или малым накоплением снега могут выполнять роль снегозадержателей.
Из-за повышенного расхода металла, система водостока с накладными желобами обычно дороже, чем с подвесными. Однако, бОльшая долговечность и надежность работы накладных желобов, возможность, в ряде случаев, отказаться от установки снегозадержателей и устройства электрообогрева, делают такие желоба вполне конкурентноспособными.
Сбор и отвод воды со скатных крыш
После окончания кровельных работ первоочередной задачей все еще остается отвод дождевой и талой воды с крыши, только на тот раз еще и от дома. Согласно исследованиям, больше всего воды попадает на землю как раз со скатных крыш. Причем затягивать с этой задачи нельзя: в первый же серьезный дождь сырость уже угрожает и фундаменту, и стенам. Поэтому попробуйте организовать у себя на участке нечто вроде этого:
К слову, ввиду того, что именно со скатной кровли стекает больше всего дождевой воды, в загородном хозяйстве ее выгодно собирать:
Обобщение по теме
Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.
