Вступление Самодельная ниша под конвектор встроенный в пол чаще делается в частных домах, при их строительстве. Самодельная ниша позволяет не покупать готовые отопительные каналы, а собрать встроенную в пол систему отопления из стандартных радиаторов. Ниша под конвектор встроенный в пол — устройство Проще всего сделать нишу на первом этаже в земляном полу. Ниша должна быть […]

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

В этой теме 15 ответов, 6 участников, последнее обновление Alex_bdr 30 Авг’17 в 04:27.

Господа, срочный вопрос: имеется жилой дом 2-х этажный. до настоящего времени отапливался только первый этаж. Электрокотел + алюминиевые радиаторы. Необходимо срочно запустить отопление на 2-ой этаж. Мощности электрокотла хватит. Но на втором этаже окна в пол — а на встраиваемые в пол конвекторы ценник абсолютно неадекватный. Интересует возможность во всю стену с окнами поставить в подготовленную нишу обычные совдеповские стальные конвектора без декоративного экрана. Смущает тот момент, что они рассчитаны на магистральное отопление с высокой температурой. При этом в комнатах 18м.кв. стоял 1,5 м. конвектор. Я планирую на 18 м. кв. вдоль стены установить 3 м. конвектор. Будет ли достаточной теплоотдача на втором этаже по сравнению с первым при использовании одного котла, или нужен отдельный котел? Конвектора планируются как на картинке

Родионово

Я на телефоне, потому много писать не хочу о плюсах и минусах и особенностях данного решения, просто поделюсь идеей, которая на мой взгляд имеет больше жизни… Берем квадратную трубу. А лучше прямоугольную. Чем больше, тем лучше. Глушим ее с двух сторон, делаем врезки и монтируем в пол. Тут полет фантазии в зависимости от эстетики и схемы СО. Можно замонолитить в пол, широкой поверхностьюъв ровень с полом. Но тогда все на сварке и с термопрокладками. В результате получится инерционный прибор отопления. Если он концевой при однотрубке, то вообще можно прям в магистраль врезать. Кароч, дальше нюансы…. Упс… данная схема только под французами. Остальне — классика…

Если у вас панорамные окна, то в любом случае нужно ставить внутрипольные конвекторы. Отзывы свидетельствуют о том, что для создания мощной тепловой завесы нужно использовать радиаторы с принудительной конвекцией. Они выпускаются разной длины, нужно подбирать немного меньше, чем проем окна.

Рациональность использования

Подобный вопрос должен быть освещен еще на стадии проектирования систем отопления

Следует уделить внимание правильности расчета необходимой толщины пола с учетом установки конвектора. Нужно учесть, что в месте установки конвектора может потребоваться усиление прочности перекрытия

Не стоит забывать и о том, что производительность конвектора напрямую зависит от глубины.

При проектировании системы отопления нужно правильно разместить подающую трубу и «обратку», а также предусмотреть слив воды и прокачку системы на случай попадания воздуха

Это важно еще и потому, что внутрипольные конвекторы работают в другой плоскости, в отличие от традиционных радиаторов

Такой конвектор имеет и совершенно другое сопротивление к течению теплоносителя. Соответственно, перед осуществлением выбора конвектора нужно выполнить гидравлический расчет системы, и предварительно сделать выбор установок для термостатических клапанов. Из-за несбалансированности системы нагретая вода не сможет поступать в конвектор в достаточном объеме, из-за чего работа системы отопления будет малоэффективной.

Нередко на канальных конвекторах устанавливают термостатические клапаны с интегрированным датчиком температуры, который обеспечивает возможность осуществления дистанционного контроля.

Что такое экономайзер и для чего он нужен

Конвекторный дымоход — изготавливаемый из высоколегированной жаропрочной стали теплообменник, устанавливаемый непосредственно на трубу отопительного котла или банной печи и используемый для повышения скорости обогрева основного пространства и эффективной подачи теплого воздуха в соседние помещения.

Использование экономайзера предпочтительно в случае регулярной эксплуатации очага в роли основного отопительного прибора. В таком случае устройство сможет взять на себя функцию радиаторного отопления, значительно повысив КПД всей отопительной системы. Максимальной эффективности при эксплуатации дымохода-конвектора можно добиться при его инсталляции на трубу твердотопливного котла.

Дымоходы конвекторного типа эффективны при организации отопления в банных помещениях. В таких случаях используются модели с возможностью перекрытия конвекционных каналов с целью направления всей вырабатываемой очагом энергии на быстрый прогрев парилки.

Отступы от окна и от стен

Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.

Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону. Теплообменник должен находиться со стороны окна.

Рекомендация 2: Отступы от окна и стен | Рекомендуемы размеры расположения внутрипольного конвектора относительно самого помещения и панорамного окна, где он будет установлен. Производители рекомендуют отступать от окна 5-20 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 10-20 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа батареи.

Принцип работы

Работают такие устройства, как и обычные радиаторы отопления, по принципу конвекции. Нагретый ими воздух поднимается кверху, создавая тепловую завесу для дверных и оконных проемов.

Остывая, воздух опускается вниз, снова проходит через конвектор и опять нагревается. Таким образом при конвекторном обогреве в помещении создается одинаковая температура как под потолком, так и рядом с полом, а соответственно, и приятный микроклимат.

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

• Напольные;

• Настенные;

• Монтируемые в пол или плинтус.
• Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.

• Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.
• Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.

Ниша под конвектор встроенный в пол – устройство

Проще всего сделать нишу на первом этаже в земляном полу.

• Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна быть совмещена с гидроизоляцией основного пола.
• Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

• Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
• Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
• Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
• Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
• Края ниши нужно отделать уголком, для укладки декоративной решетки.

Принцип работы в 2-х и 4-х трубной системе

Установка внутрипольных конвекторов может выполняться в двухтрубных и четырёхтрубных контурах. В первом случае теплообменник работает только на обогрев помещения, а во втором – на обогрев и охлаждение. С обогревом все просто, в этом случае конвектор подключается и работает так же, как и любая другая батарея. При покупке нужно обращать внимание на характеристики, в них указывается возможность работы с антифризами. В двухтрубных системах отопления в качестве теплоносителя может быть вода или пропиленгликоль (незамерзающая жидкость).

Принцип работы конвектора с принудительной вентиляцией.

Чтобы внутрипольный конвектор работал в двух режимах (обогрев и охлаждение) его нужно подключить к:

• водяной системе отопления;
• фанкойлу.

Фанкойл – это агрегат, который производит холод по принципу кондиционера. В этом случае встроенный в пол теплообменник будет выступать в качестве чиллера. Отличие тандема чиллер-фанкойл от сплит-систем заключается в том, что в качестве рабочего вещества используется не фреон, а вода. Именно это позволяет установить внутрипольный конвектор сразу на две системы. Естественно, что работать он может только в одном из режимов поочередно.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь.

Почему конвекторы

Энергосбережение и экономия средств в период отопительного сезона поставлены во главу угла задач каждого из домовладельцев. Сейчас не стыдно экономить, а модно и правильно, а еще актуально пользоваться опытом европейских стран, где коммунальные платежи в разы превышают наши, и где в связи с дороговизной научились находить альтернативные источники тепла.

В число таких альтернатив входят и конвекторы отопления электрические, отзывы о которых у наших сограждан положительные в большинстве случаев.

Первым и главным преимуществом конвектора люди называют значительное уменьшение расходов за отопление: 30-40 процентов – это, согласитесь, существенный показатель.

Далее: простота установки и удобство при эксплуатации.

Еще: вписываемость в современный или классический интерьер.

Конвекторное отопление широко используют в загородных домах, в случае если помещение было задумано, как летнее, или нет возможности установить стационарную систему. Компактные обогреватели отлично выполняют роль как дополнительного, так и основного источника тепла, поскольку в активном режиме способны непрерывно создавать поток нагретого воздуха, который обеспечит комнату комфортным теплом. А чтобы сэкономить электроэнергию и не «гонять» конвектор попусту, существует таймер, который на время отключается, когда воздух достигает определенной температуры.

Еще преимущества конвекторных обогревателей – локальность действия и мобильность. Перемещать источник тепла в комнату, которая считается самой холодной, или «возить» его следом за собой – это ли не мечта каждого теплолюбивого человека? Так вот: она легко осуществима, если у вас в доме есть конвектор на колесиках.

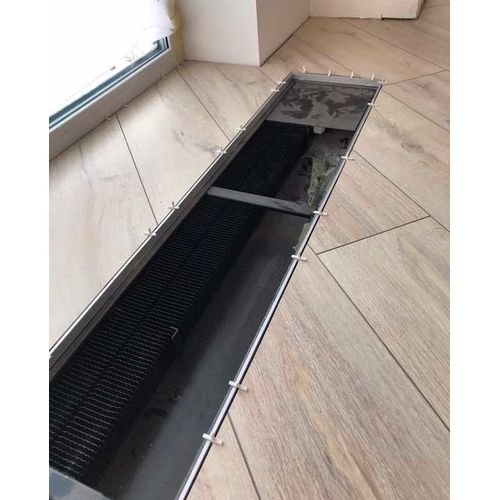

Стыковка с напольным покрытием (плитка, ламинат, доска)

Подробнее про варианты стыковки с напольным покрытием в статье…

Преимущества и недостатки внутрипольных конвекторов

Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.

Главное преимущество – создают тепловую завесу для панорамных окон и не портят вид.

К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.

Решетки для конвектора

          Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.

Самодельные батареи отопления

Несмотря на огромный ассортимент радиаторов отопления на рынке, для дач, гаражей и в небольших домах экономнее применить радиаторы отопления самодельные, которые обойдутся значительно дешевле. Изготовить подобные батареи можно из круглых труб, и из труб квадратного или прямоугольного сечения. Такая конструкция называется регистром отопления. Принцип работы регистра аналогичен работе . Теплоноситель нагревает металл регистра, а он нагревает воздух в помещении.
Различают два типа самодельных приборов отопления — самодельные радиаторы отопления из труб круглого или прямоугольного сечения. Самодельные регистры из труб прямоугольного сечения более компактны, они легко прячутся в интерьере и неплохо зарекомендовали себя при эксплуатации.

Регистры из круглых труб подразделяются на два вида:

1. секционные регистры;
2. змеевиковые регистры.

Эти приборы изготовляются из труб разного диаметра и различаются по геометрии конструкции. В секционных регистрах трубы большого диаметра располагаются параллельно и соединяются между собой трубой меньшего диаметра, а в змеевиковых регистрах труба большого диаметра может иметь несколько изгибов. После изготовления регистры нужно подвергнуть испытаниям высоким давлением. Испытательное давление — 13 атмосфер.

Настройка и управление конвекторами отопления

Настройка обогревателя и управление температурой, в большинстве современных моделей, осуществляется в автоматическом режиме при помощи термостата (или терморегулятора).
В зависимости от вида прибора меняется принцип регулировки и поддержания температуры.

Самыми «умными» моделями термостатов на электроконвекторах можно управлять дистанционно через Интернет или смартфон, а также подключать к системе «Умный дом». Для этого в современных моделях электрических конвекторов есть возможность подключения к системе Nobo Energy Control, с помощью которой можно устанавливать, контролировать и программировать различные температурные режимы.

Таким образом, установка электрических конвекторов отопления – это наиболее простой и практичный способ обогрева своего дома. А выбор современных моделей с электронными термостатами и возможностью интеллектуального контроля обеспечит максимальное удобство использования.

Источник

Проверяем систему отопления

Монтаж внутрипольного конвектора требует проверки уровня готовности отопительной системы. Требуется провести проверку хода и качества воды в контуре труб, к которым будет подсоединяться агрегат. Лучший способ проверить — перекрыть трубы и слить теплоноситель.

Необходимые инструменты, которые понадобятся для монтажа внутрипольного конвектора:

• Сантехнические ключи.
• Строительный уровень.
• Резчик.
• Дальномер.
• Пассатижи.
• Паяльник, сварка, горелка или пресс инструмент (в зависимости от материала отопительной системы).
• Рулетка.
• Перфоратор.
• Труборез.
• Отвертка на плюс и минус.
• Паковочная нить.
• Пистолет для монтажной пены.
• Маркер.
• Строительный пылесос.

Мы указали общий список оборудования, которое может понадобиться вам в монтаже внутрипольного конвектора. Этот пункт индивидуален для каждого.

Проверяем комплектацию конвектора

Стоит разделить конвекторы на две группы — с максимальной и минимальной комплектацией. Минимальная: теплообменник и короб, выравнивающие болты, крепежи к полу и, конечно же, гарантия с инструкцией. К максимальной стоит отнести сервопровода, декоративную решетку, краны. Монтаж внутрипольных конвекторов требует наличия всех составляющих элементов.

Особенности эксплуатации конвекторов

Некоторым недостатком отопительных приборов этого типа как напольных, так и встраиваемых, является то, что они способны вместе с воздухом поднимать в помещении пыль. Поэтому влажную уборку в доме при использовании таких устройств в последующем придется выполнять почаще.

Периодически протирать влажной тряпкой нужно будет и сам прибор. Во внутрипольном самодельном конвекторе при отсутствии должного ухода, к примеру, может и вовсе забиться пылью решетка. В результате устройство, конечно же, прекратит корректно выполнять свои функции.

Виды и конструкции

Конструкция печного конвектора может быть разнообразной в зависимости от его функционального предназначения:

1. С двумя патрубками. Используются для обогрева одного жилого помещения.
2. С четырьмя и более патрубками. Применяются при необходимости обогрева двух и более смежных помещений.
3. Для бань. Отличаются возможностью перекрывания вентиляционных отверстий с целью увеличения скорости прогрева парилки и повышения максимальной температуры воздуха в натапливаемом пространстве. Некоторые модели банных экономайзеров комплектуются специальной стальной сеткой для укладывания камней.
