Надежная кирпичная печь станет залогом комфортного микроклимата загородного дома
Печь отопительная из кирпича. Наро-Фоминский район СНТ Лесное-2
Сложена в 2019 году в октябре месяце в деревне СНТ Лесное-2 Московской области.
Обогревает 2 этажный бревенчатый дом.. Для печи использовали коричневый кирпич Lode с закруглённым углом.
Печь Шведка для отопления. Осень 2019г
Печка отопительная 3 х 4 кирпича, сделана в Наро- Фоминском районе СНТ Лесное -2.
Cмета на печку по материалу и стоимость работы предоставлена на фото.
Печка делалась один месяц (октябрь 2019г.) и по прежнему тонкие швы.
Рабочая сторона кирпича шероховатая и по этому я притираю кирпич осаживая его на нижний ряд кладки до тех пока не услышу скрежет песка между кирпичами добиваясь максимально тонкого слоя глины, чем меньше клеящий слой тем прочнее соединение, толстый слой глины при нагреве даёт усадку трескается и высыпается.
Инструкция как сделать двухколпаковую печь отопительный щиток с кухонной плитой 3.5 на 4 кирпича часть 4.
В четвертой части печного видео: Инструкция как сделать двухколпаковую печь отопительный щиток с кухонной плитой 3.5 на 4 кирпича я покажу: Как сделать/установить задвижку летнего хода. Где нужно класть раствор, а где каолиновую вату для компенсации линейного расширения, чтобы не выдавило кирпич в отопительном щитке. Как сделать полку над кухонной плитой! Для перекрытия в отопительно-варочной печи кухонной плиты, я использую стальные уголки! Покажу как выглядит изнутри колпак в двухколпаковой печи. Покажу как перекрыть колпак отопительного щитка! В инструкции о кладке двухколпаковой печи с отопительным щитом и варочной плитой показан момент установки задвижки в трубу. Любая кирпичная печь должна перекрывать теплопотери дома! Только с хорошо аккумулирующей печью можно делать дом на печи и использовать печное отопление для частного дома! Двухколпаковая печь отопительный щиток с кухонной плитой 3.5 на 4 кирпича способна отопить дом площадью до 40м2. Конечно этой печкой можно отопить дом и более 50м2, но это будет не правильно! Вы смотрели видеоинструкция, печи Бушуева!
Видео кладка печи шведки 3,5 на 4 кирпича, часть 1
Порядовый чертеж кладки дачной печи 4х3,5 кирпича.
Порядовка печи достаточна простая просто делаййте все как на фотографиях на глинянно песчаном растворе с толшиной шва 3-8 мм и все у вас получиться.

osnovaremonta.ru
Процесс футеровки топки в порядовке я не выложил поскольку он интуитивно понятен и описан в видеоролике выше.

osnovaremonta.ru
Уважаемые читатели сайта если у вас есть вопросы по кладке этой или другой печи, большая просьба не задавайте вопросы в личных сообщениях, спрашивайте в комментариях на сайте или канале в ю туб или нашей группе в контакте чтобы другие подписчики тоже видели ответы и делали выводы.
Кухонный очаг №1
Кухонный очаг с закрытым шестком, водогрейной коробкой, духовым шкафом, чугунной плитой с внутренней поверхностью нагрева каналов 16,32 м2. Печь находится, в эксплуатации с 1935 годамая месяца на ст. Эйхе Томской ж. д.
Размеры
кирпича
:
- a) без шва 250 х 125 х 65 мм.
- в) со швом 250 х 130 х 70 мм
Обозначение:
- Топочных дверок 1 шт. размером 250 х 250 мм.
- Поддувальных дверок 1 шт. размером 200 х 130 мм.
- Дверки плиты железные 1 шт. размером 630 х 400 мм.
- Колосниковая решетка 1 шт. размером 250 х 250 мм.
- Плита чугунная 1 шт. размером 710 х 400 мм.
- Водогрейная коробка 1 шт. размером 400 х 500 х 250 мм.
- Листовое железо 1 шт. размером 800 х 450 мм.
- Листовое железо 1 шт. размером 800 х 450 мм.
Используемые материалы и печные приборы
Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96. Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки.
В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:
- жирная — 2–3% от общего объема;
- средняя — 15%;
- тощая — до 30%.
Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:
- для жирной — 1:2,5;
- для средней — 1:1,5;
- для тощей — 1:1.
Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.
Расход материалов:
- Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
- Колосниковая решетка 180х250 мм — 1 шт.
- Топочная дверка 205х205 м — 1 шт.
- Поддувальная дверка — 1 шт.
- Дымовая задвижка 130х240 мм — 2 шт.
- Металлический лист предтопочный 500х700 мм — 1 шт.

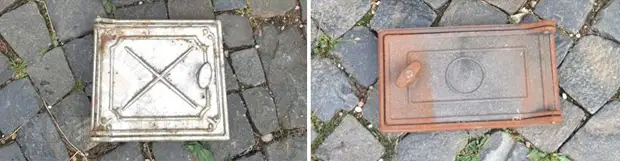

Топочная и поддувальная дверцы
Колосниковая решетка и дымовая задвижка
Сколько нужно кирпича на печь – как правильно рассчитать
Одним из самых древних вариантов отопления дома является кирпичная печь. Несмотря на более чем солидный срок существования, такими печками по-прежнему интересуются многие владельцы частных домов. В этом нет ничего удивительного – кирпичные печки не зависят от электричества, газа и регулярного сложного обслуживания. Кроме того, печь вполне можно использовать как дополнительный источник тепла.
Обустройство печи имеет ряд нюансов – при всей конструктивной простоте печь все же нужно спроектировать, подобрать качественные материалы и качественно провести каждый этап работы. Одним из этапов проектирования является расчет количества кирпича, необходимого для работы. О том, сколько кирпича нужно для печки, и пойдет речь в данной статье.
Что влияет на количество требуемых материалов
На количество кирпича, необходимое для обустройства печи, влияют такие факторы:
- габариты печки;
- высота, длина и ширина дымохода;
- вид используемого кирпича;
- выбранный тип печки.
Кирпичи бывают по размеру трех видов:
- Одинарные (или стандартные). Имеют габариты 25х12х6,5 см.
- Полуторные. Их размеры составляют 25х12х8,8 см.
- Двойные. Их габариты следующие – 25х12х13,8 см.
Необходимые инструменты для печных работ
Печная кладка делается тем же инструментом, как и любая кирпичная кладка.
1 — кирка-молоток; 2 — кельмы и мастерки; 3 — киянка; 4 — отбивочный шнур; 5 — отвес; 6 — лазерный уровень; 7 — правило; 8 — строительный уровень
Разновидности печей
Наиболее популярными являются следующие модификации кирпичных печей:
отопительные печные агрегаты. Основная функция такой конструкции понятна из ее названия. Такая печка применяется для обогрева помещений. Отопительные печи характеризуются довольно легким и быстрым возведением;
отопительно-варочные печные конструкции. Являются наиболее оптимальным, популярным и востребованным среди частных застройщиков вариантом. Помимо обогрева подобные печи дают возможность готовить различную пищу, что позволяет хорошо сэкономить на газе и прочих источниках тепловой энергии. В состав такой конструкции входит специальная плита либо даже вместительный духовой шкаф;
Подготовка к обустройству печи
Перед монтажом печки нужно провести ряд подготовительных работ:
- Если к дому проведена газовая магистраль, то расположение печки нужно обязательно согласовать с газовой и пожарной службой, чтобы конструкцией можно было пользоваться абсолютно законно. Помимо расположения, нужно также обратить внимание на особенности печи – например, она может встраиваться в стену или располагаться в непосредственной близости от горючих материалов.
- Для печки нужно обязательно рассчитать и сделать отдельный фундамент. Периметр фундамента должен выступать за контуры печки хотя бы на 5 см с каждой стороны. Для заливки фундамента можно использовать как армированный бетон, так и обычный силикатный кирпич. В последнем случае ряды фундамента нужно армировать сеткой, чтобы конструкций не деформировалась. Грунт под фундаментом нужно хорошо утрамбовать, а на нем обустроить песчаную подушку толщиной от 5 см.
- В помещении обязательно должна быть обустроена качественная вентиляция. Даже если в дом не проведен газ, вентиляция все равно нужна – благодаря ей печь будет иметь хорошую тягу. Отсутствие качественной вентиляции становится причиной появления вакуума в помещении, из-за которого печка при работе ощутимо «хлопает».
Особенности отопительной печи 4 на 4 кирпича
Размеры печи в основании 102х102 см, а высота — 2 м. 10 см. Минимальная высота потолка с учётом противопожарных требований — 2 м. 45 см.
Эти параметры приблизительные и зависят от размеров кирпичей. Чтобы узнать точную ширину и глубину печи, необходимо выложить первый ряд.
При этом оставляют расстояние на швы (около 5 мм). Для определения высоты печи складывают высоту кирпича и толщину шва, а затем умножают на количество рядов.
При необходимости печь делается выше. Для этого повторяются ряды 23 и 24.
При двухразовой топке теплоотдача получится не менее 4480 Вт. Этого хватит, чтобы обогреть 35—40 квадратных метров при правильной теплоизоляции.
У модели есть прямой ход, облегчающий растопку при плохой погоде. Он применяется и летом, так как нагрев заметно снижается.
Основание — монолитный бетонный фундамент
Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.
В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.
Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.
1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи
Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:
- Цемент М400 — 325 кг.
- Песок средней крупности — 1300 кг.
- Щебень или гравий — 1300 кг.
- Вода — 205 л.
Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ.
Для бетонирования потребуется следующий инструмент:
- Лопата для укладки смеси.
- Мастерок для более мелких работ.
- Трамбовки самодельные или вибратор для уплотнения свежего бетона.
- Бетономешалка, либо емкость для приготовления бетонной смеси.
- Гладилка для выравнивания уложенного бетона.
В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.
В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.
Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.
Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.
С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.
Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).
Расчет количества кирпича
Перед монтажом нужно обязательно выяснить, сколько кирпичей надо для печки. Самое простое решение, которое напрашивается в первую очередь – обратиться к специалистам, которые предоставят готовые проекты печей или сделают индивидуальный проект. Такое решение отличается предельным удобством – в проекте будут учтены все нюансы и рассчитано необходимое количество материалов, поэтому заниматься этим вопросом лично не придется.
Самостоятельное проектирование и монтаж печки имеют ряд нюансов, которые нужно учесть:
- Точность расчетов;
- Расположение печки;
- Правила пожарной безопасности;
- Выбор дымохода;
- Расчет конструкции и габаритов фундамента;
- Кирпичная кладка.
Если эти работы кажутся слишком сложными, всю работу лучше переложить на плечи профессиональных строителей. Впрочем, при наличии уверенности в собственных силах и навыках можно все же попытаться – соблюдение технологии и правил монтажа позволит сделать конструкцию качественно и правильно.
Дымовая труба
С тридцать пятого ряда возводится труба.

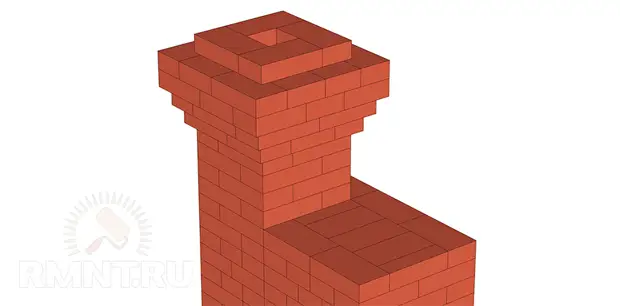

Не доходя трех рядов до потолка, делают распушку. Она необходима как противопожарное мероприятие. Толщина стен трубы в местах прохождения перекрытия из горючих материалов должна составлять 380 мм, как минимум.
Распушка
При выходе трубы над кровлей на ней делается выдра для защиты крыши от проникновения воды.
Выдра
Высота трубы для лучшей тяги над крышей зависит от расстояния до конька.
Более подробно о проходе трубы через кровлю мы рассказывали в статье «Как сделать проход вентиляции и дымохода через кровлю».
Начальная топка печи
Первоначальная топка печки проводится осторожно с использованием 20% от нормы топлива (сухие стружки, дрова, щепа). Это необходимо для просушки печи. Топить в таком режиме нужно от 3 до 8 дней. Температура поверхности печи не должна превышать 60 °С. При этом открываются все задвижки и дверцы. Печь готова к нормальной эксплуатации, когда исчезнут с ее поверхности сырые пятна.
