Канализация в доме на винтовых сваях: устройство в каркасном доме

Некоторые отличия от обычных методов сборки, имеет канализация в доме на винтовых сваях. Приходится учитывать особенности оснований подобного типа,

Содержание

Требования к оборудованию канализации в доме на винтовых сваях

Монтаж коммуникаций в домах с фундаментом такого типа осуществляется согласно нормативам СНиП. Канализация в каркасном доме на сваях должна монтироваться под углом и включает в себя магистрали для отведения стоков наружу, подключенные к сантехническим приборам. На загородных участках отсутствует возможность подключения к центральной канализации, поэтому потребуется установить септик. Трубы выводятся из дома под землей и подсоединяются к септику на определенной глубине.

1. Канализация в доме на винтовых сваях

1.1. Особенности устройства канализации при строительстве дома на винтовых сваях

Устройство канализации в доме на винтовых сваях имеет одно принципиальное отличие от решений для традиционных типов фундамента: при рытье канавы, в которой будут прокладываться трубы, необходимо выдерживать определенное расстояние от траншеи до свай (больше информации в «Альбоме технических решений», условия получения которого описаны в разделе «Акции»). Поэтому, прежде чем приступать к работам, нужно спланировать компактное расположение труб и учесть особенности строения здания, указав на плане фундамента на винтовых сваях магистрали инженерных систем, по которым затем будут производиться все монтажные работы.

Также при проектировании и устройстве канализационной системы (своими силами) должны соблюдаться общие требования СП 30.13330.2012 «Внутренний водопровод и канализация зданий», СП 32.13330.2012 «Канализация. Наружные сети и сооружения», СП 73.13330.2016 «Внутренние санитарно-технические системы» и СП 129.13330.2011 «Наружные сети и сооружения водоснабжения и канализации», а также дополнительные требования СП 55.13330.2016 «Дома жилые одноквартирные».

1.2. Преимущества винтового свайного фундамента перед бетонным ленточным при устройстве канализации

Как правило, при строительстве предусматривается отверстие в бетонном ленточном фундаменте для выхода канализационной трубы и уже после возведения здания производится монтаж канализационной системы. Однако в течение нескольких лет после завершения строительных работ активная осадка здания продолжается. При этом даже в хороших грунтах она обычно составляет от 30 до 60 мм, а в более слабых грунтах достигает 100 и более миллиметров.

Труба, жестко зафиксированная в отверстии фундамента, перемещается вместе со зданием вниз, что приводит к уменьшению уклона, а иногда и к контруклонам. Также нарушается герметичность в стыках вследствие общего изгиба канализационных труб. В таких случаях приходится либо учитывать все это заранее, либо заниматься в будущем откопкой всей системы и ее ремонтом.

Для свайного фундамента такая вероятность полностью исключена, так как трубы проходят между сваями и не связаны с ростверком.

Правила обустройства электропроводки

Поскольку неправильный монтаж электропроводки может привести к возгоранию, следует эти работы выполнять в строгом соответствии с установленными правилами. Если электропроводка размещается за перегородками или под подвесным потолком, ее необходимо рассматривать как скрытую электропроводку. При этом необходимо устранить возможный контакт электрического кабеля с горючими материалами, из которых выполнены перегородки, стены, потолок и т.п.

Кабель следует укладывать локализовано, например, в специальных металлических трубах или закрытых коробах. Допускается также использование кабелей, которые не распространяют горение. Особое внимание следует уделять возможности замены поврежденной электропроводки.

2. Анализ принципиальной схемы устройства канализации

В соответствии с пунктом 5.1.2. СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов» канализационная система, присоединенная к центральной или групповой сети, должна включать внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод, а автономная система – внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения.

2.1. Внутренняя сеть канализации

content_img.png.webp?161148117815070

Конфигурация и габариты внутренней сети зависят, во-первых, от размеров дома, а во-вторых, от взаимного расположения источников водоснабжения. К ней должны быть подключены все сантехнические приборы и устройства, в которые производится слив воды (раковины, мойки, унитазы и т.п.).

Принципиальная схема устройства внутренней сети канализации при этом будет выглядеть так:

  • главная магистраль Dу 100 мм – подключение унитаза, биде;
  • главная магистраль Dу 50 мм – подключение всех остальных сантехнических приборов, установленных в санузле: ванны, душевой кабины, раковины и стиральной машины;
  • главная магистраль Dу 50 мм – подключение всех сантехнических приборов, установленных на кухне: обычно это кухонная мойка и посудомоечная машина.

2.2. Наружная канализация: выпуск из дома и отводящий трубопровод

Схема устройства системы, не присоединенной к центральной или групповой сети, предусматривает удаление отходов в резервуар, расположенный на расстоянии 5-8 метров от дома, по специальному отводящему трубопроводу.

Наружный трубопровод укладывается в предварительно вырытую траншею, соединяющую дом с канализационным резервуаром. При этом бесперебойное движение стоков будет обеспечено только в случае, если канава будет иметь определенный уклон – 2-2,5 см на 1 метр проложенного трубопровода.

2.3. Канализационный резервуар: септик или выгребная яма?

Отводящий трубопровод впадает в специальный канализационный резервуар, в котором и происходит утилизация стоков. Чаще всего в качестве конечной емкости используются выгребная яма или септик.

content_img.png.webp?161148117810692

Выгребная яма – котлован, стенки которого укреплены кирпичной кладкой или бетоном. Хотя попадающие в нее канализационные стоки частично разлагаются, а частично – фильтруются в почву, основная их масса все же остается в самой яме. Из-за этого возникает необходимость периодической откачки стоков, а также повышается риск загрязнения грунтовых вод нечистотами. Именно поэтому рекомендуется использовать данный резервуар для небольших дачных домов с минимальным количеством стоков или же как временное решение.

При использовании септика канализационные стоки из трубопровода попадают сначала в отстойник, где происходит бактериальное разложение с образованием нерастворимого неорганического остатка. Благодаря этому во вторую камеру – фильтрационный колодец или инфильтратор – поступает уже осветленная вода с минимальным количеством примесей. Таким образом, использование септика позволяет избежать загрязнения окружающей среды, да и производить откачку из него приходится гораздо реже.

Сварка труб из полипропилена

Наиболее надежными из труб для дачи считаются полипропиленовые элементы. Трубы из полипропилена свариваются на станке. Процесс специфичный, поэтому стоит читывать следующую инструкцию при сварке труб из полипропилена:

  1. Нам необходимо получить отрезки, для этого трубы нужно разрезать специальными ножницами.
  2. Места сварки необходимо отметить, а также очистить спиртовой салфеткой.
  3. Далее выбираем подходящую насадку для труб из полипропилена, выставляем нужную температуру и запускаем агрегат.
  4. Ждем нагревания сварочного аппарата, после чего можно надвигать отрезки дом отметок на сварочные насадки. Проворачивать трубы не нужно.

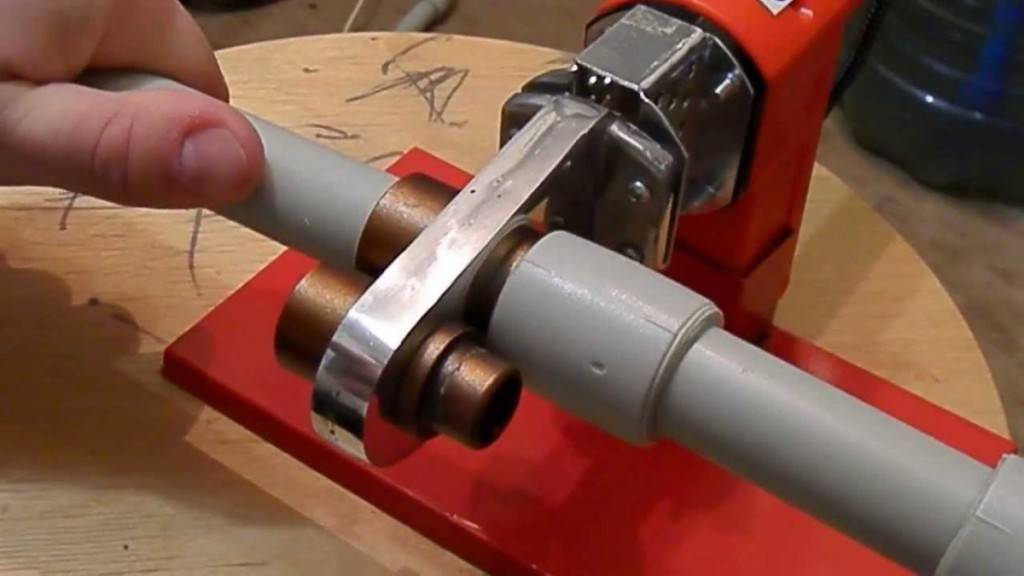

Выглядит сварочный аппарат следующим образом:пайка полипропиленовых труб

Коммуникации в каркасном доме. Вентиляция

Вентиляция в каркасном доме
— вещь безусловно необходимая, т.к. он работает как огромный «термос» и весь зашит полиэтиленовой пленкой, на которой оседает пар. Это нужно вентилировать, да и воздух свежий человеку необходим.

Вентиляция каркасного дома нужна для: притока свежего воздуха и вытягивания уже использованного воздуха (с углекислым газом) наружу.

Приток
воздуха в каркасные дома обычно обеспечивается через окна (микропроветривание, или форточка), хотя существуют и варианты с монтируемыми прямо в стену клапами КИВ (и их аналогами), а также более совершенные системы принудительного притока воздуха с рекуперацией (но для экономного дома не совсем актуальные).

Вытяжка использованного воздуха
обычно производится через трубу, которая идет из помещения на крышу. Она может работать как в режиме «естественной тяги»(но проблемно с этим летом, т.к. разница температур небольшая, а значит, не будет «тянуть»), так и на вентиляторах, которые принудительно выводят воздух по включению (которое может быть также запитано, например, от света в ванной или кухне).

Вытяжку в каркасном доме
необходимо делать:
а) на кухне (через специальный зонт)
б) в санузлах (можно через стену, но лучше так не делать)
в) из газового котла в котельной (можно через стену)
г) из холла со спальнями (а если под дверью спальной есть щели, то воздух через этот коридор вытянется и оттуда)
д) из (если используется газовый котел с открытой горелкой).

Вентиляция каркасного дома
— дело очень ответственное и важное, не слушайте тех, кто говорит, что стены «дышат». Каркасный дом дышит, только если у вас каркасно-щелевой дом от кривых строителей, настоящий каркасник не дышит, он термос с герметичной пленкой внутри

Подключение электричества

Прокладка коммуникаций в каркасном доме стартует с подключения электричества, которое нужно не только для наладки комфортного быта, но и для эффективного строительства с применением электроинструмента (шуруповертов, дрелей, цепных пил, смесительного оборудования для быстрого приготовления большого объема качественного бетона под заливку фундамента).

Разработка проекта электроснабжения должна базироваться на корректном расчете потребляемых ватт, чтобы правильно подобрать сечение проводов, номинальные токи и предельную отключающую способность аппаратов защиты. Лучше использовать универсальное коммутационное оборудование со встроенной дифференциальной защитой типа дифатоматов или УЗО, которое нивелирует риски возгораний проводки и поражений токами утечки. Внутридомовая разводка осуществляется на этапе возведения отделки перегородок. Именно тогда внутри стен закладываются гибкие гофротрубы для скрытого размещения проводки проводов и происходит монтаж электроустановочных изделий (розеток и выключателей) необходимого ампережа, который определяет допустимую длительную нагрузку (например, 6А рассчитаны на 1,3 кВт, 10А – 2,2 кВт).

Канализация под монолитной плитой

Канализация на плите просчетов в проекте не простит. Закладка системы возможна только до заливки монолитной подошвы. Для внешней магистрали обязательно потребуются металлические гильзы, которые защищают трубопровод от разрушительной нагрузки, воздействующей на этапе затвердевания бетона и в процессе эксплуатации дома. Кроме того, прокладка прочной гильзы позволит при необходимости демонтировать поврежденный участок трубы и заменить его новым.

Для прокладки гильз роют траншеи, тщательно их трамбуют, а после укладки закладных засыпают их грунтом. После всех подготовительных мероприятий, о которых можно узнать в статье о сооружении плитного фундамента, приступают к заливке бетона. Внутренняя разводка делается по аналогии с каркасниками на других фундаментах.

Особенности

Построить каркасное сооружение можно гораздо быстрее, дешевле и проще, чем его аналоги. Все это приводит к высокой популярности такой технологии строительства. Однако вместе с описанными положительными сторонами у каркасного сооружения имеется ряд особенностей. Сюда входит повышенная опасность возникновения пожара. По этой причине к процессу производства работ по разводке коммуникаций в таком случае необходимо подойти очень внимательно.

В совокупность коммуникаций каркасного сооружения входят следующие стандартные элементы:

  • водопровод и канализация;
  • отопление;
  • вентиляция;
  • проводка электропитания;
  • современные системы управления домом.

Каждый из указанных вариантов коммуникаций каркасного здания является абсолютно самостоятельной структурой. Однако при их проектировании следует учитывать как их собственные черты, так и особенности сооружения, его расположения, функционала и соседствующих систем.

4 Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Особенности проектирования канализации

Планируя установку канализации, учитывают необходимость уклона всей системы труб вниз. Жидкие отходы должны стекать самостоятельно и естественно по элементам канализации, а для этого им нужно стремление вниз.

В идеале, трубопровод должен быть уложен прямо, без каких-либо изгибов. Если же изгибов не избежать, в этих местах следует ставить колодцы, при помощи которых можно будет выполнить очистку конкретного участка канализации.

Пример проекта

Выбирая место для локализации септика, необходимо учитывать все строительные и гигиенические требования.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Устройство септика

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.


Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Источники воды

Если подключится к центральному водопроводу возможности нет, потребуется вырыть колодец либо пробурить скважину. Колодец – более дешевый вариант, но в большинстве случаев качество воды будет ниже. Скважина обойдется дороже (от 300-500 рублей за 1 метр), но жидкость будет наверняка чище.

На выбор источника больше всего влияют особенности местности, в которой расположен дом. Поэтому нужно заранее изучить информацию по этому вопросу, чтобы выбрать лучший вариант.

Если есть такая возможность, желательно обратиться за консультацией к специалистам и заказать геологическое и санитарное исследование. Да, это потребует дополнительных расходов, но спасёт от неприятных неожиданностей

— Каков срок службы станции?

Смотря о какой станции идет речь. Если о европейской, то при нормальной запесоченности воды – не более 100 гр. на куб – в этом случае станция работает до 12 лет. Потом уже требуется замена подшипников. После замены станции продолжают работать. Если же мы говорим о китайских станциях, то ресурс их меньше – 5-6 лет. Но, собственно, они и стоят в 2 раза дешевле европейских.
