Поплавковые выключатели

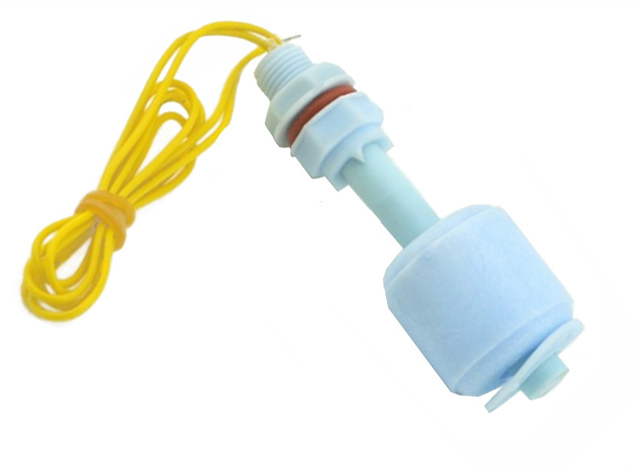

Миниатюрный поплавковый выключатель измерения уровня 15 мм PDP-02, до 220v

Артикул: PDP-02

В наличии

от 250 руб.

Купить В корзину
Реле и датчики

Промежуточное реле для поплавковых выключателей НН53Р

Артикул: НН53Р

В наличии

от 250 руб.

Купить В корзину
Поплавковые выключатели

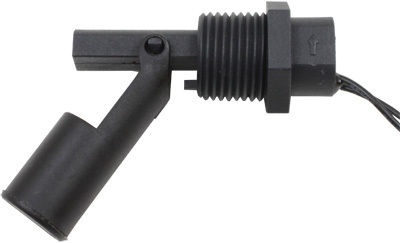

Миниатюрный поплавковый выключатель PDP-01, до 220v (ПДУ-В601-70а)

Артикул: PDP-01

В наличии

от 290 руб.

Купить В корзину
Поплавковые выключатели

Поплавковый выключатель двойного действия с противовесом (лягушка) PDP-03, до 220v

Артикул: PDP-03-1M

В наличии

от 400 руб.

Купить Подробнее В корзину
Таймеры полива

Наполнительный клапан для бочек/емкостей/бачков унитаза FL-1

Артикул: FL1-15-2

В наличии

от 480 руб.

Купить Подробнее В корзину
Таймеры полива

Наполнительный клапан для бочек/емкостей/бачков унитаза FL-2, выносной

Артикул: FL2-15-2

В наличии

от 480 руб.

Купить Подробнее В корзину
Поплавковые выключатели

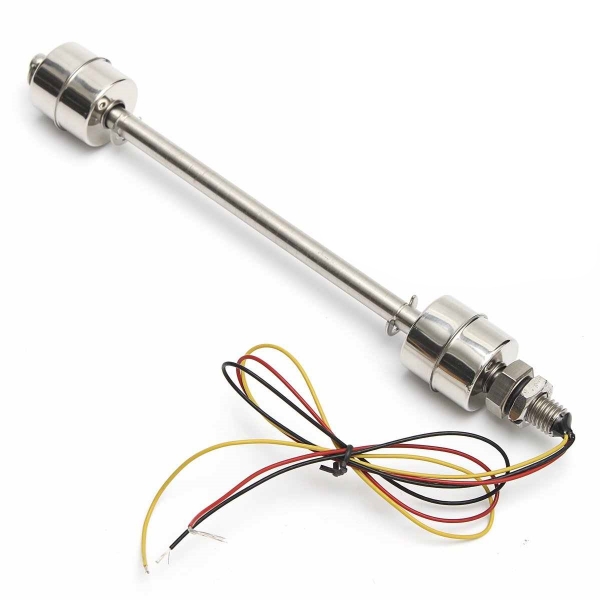

Нержавеющий двойной поплавковый датчик-выключатель PDS-03, до 220v, AISI 304 (ПДУ-Н112)

Артикул: PDS-03-100

В наличии

от 750 руб.

Купить Подробнее В корзину
Поплавковые выключатели

Миниатюрный поплавковый выключатель PDP-04, до 220v , с DIN разъемом

Артикул: PDP-04

В наличии

от 850 руб.

Купить В корзину
Поплавковые выключатели

Новинка

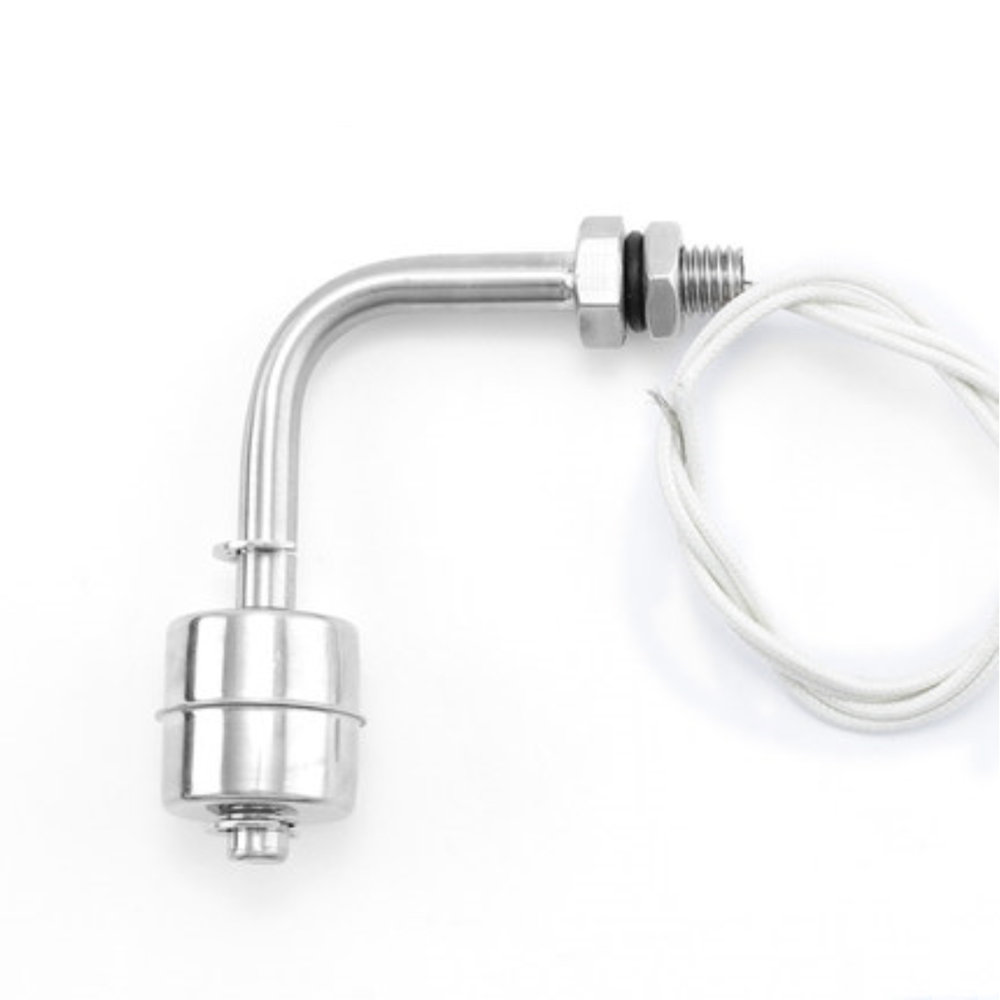

Угловой нержавеющий поплавковый выключатель PDS-04, до 220в, гайка М10, нерж. AISI 304

Артикул: PDS-04

В наличии

от 900 руб.

Купить В корзину
Поплавковые выключатели

Хит

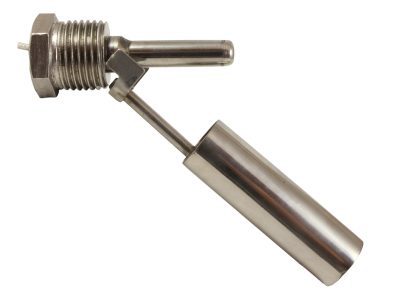

Нержавеющий поплавковый датчик-выключатель PDS-01, до 220v, AISI 304 (ПДУ-Н231-97)

Артикул: PDS-01

В наличии

от 1 290 руб.

Купить В корзину
Поплавковые выключатели

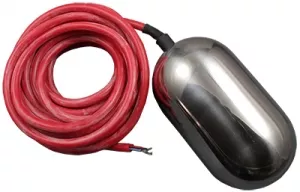

Поплавковый выключатель двойного действия с противовесом (груша) PDP-05, до 220v

Артикул: PDP-05

В наличии

от 1 690 руб.

Купить В корзину
Реле и датчики

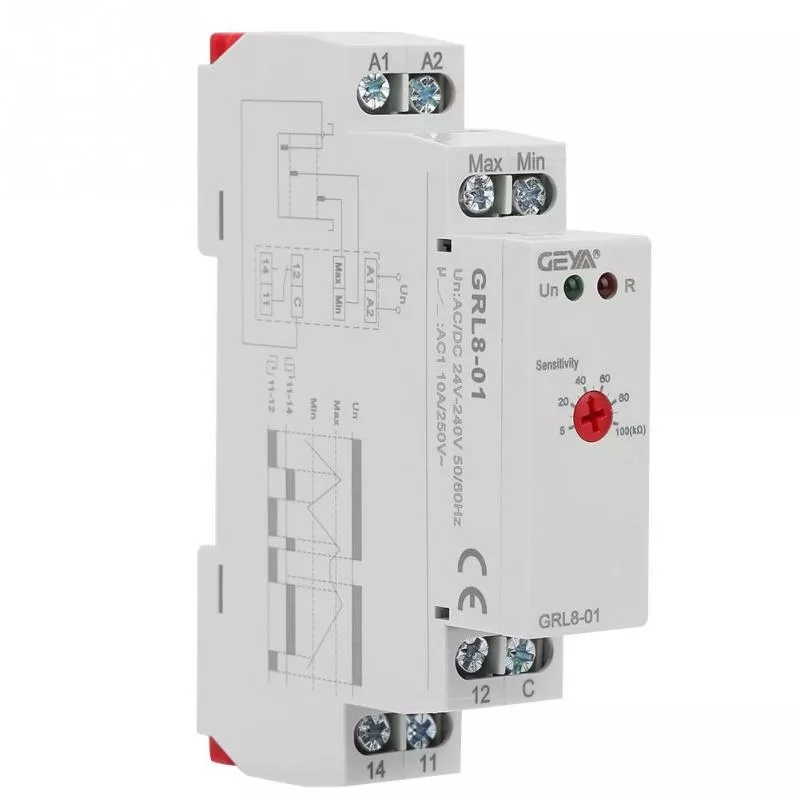

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01

Артикул: GRL8-01

В наличии

от 1 690 руб.

Купить В корзину
Реле и датчики

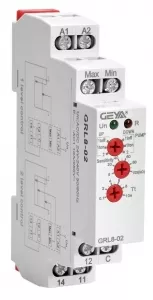

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-02

Артикул: GRL8-02

Нет в наличии

от 1 790 руб.

Подробнее В корзину
Поплавковые выключатели

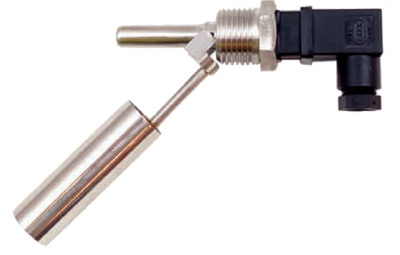

Нержавеющий поплавковый датчик-выключатель PDS-02, до 220v, AISI 304, DIN разъем (ПДУ-В251-110)

Артикул: PDS-02

В наличии

от 1 950 руб.

Купить В корзину
Поплавковые выключатели

Поплавковый выключатель двойного действия с противовесом PDS-15 (ПДУ-П101), кабель 1м, нерж. сталь, до 220v

Артикул: PDS-15

В наличии

от 1 950 руб.

Купить В корзину
Реле и датчики

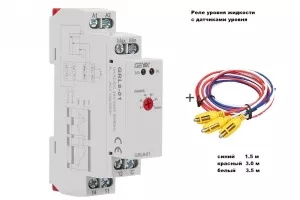

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01 в комплекте с датчиками

Артикул: GRL8-01-dat

В наличии

от 2 490 руб.

Купить В корзину
Реле и датчики

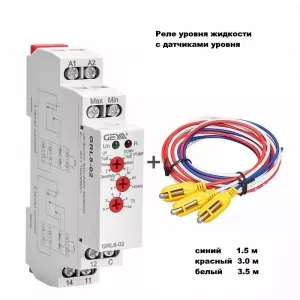

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-02 в комплекте с датчиками

Артикул: GRL8-02-dat

Нет в наличии

от 2 590 руб.

Подробнее В корзину
Поплавковые выключатели

Новинка

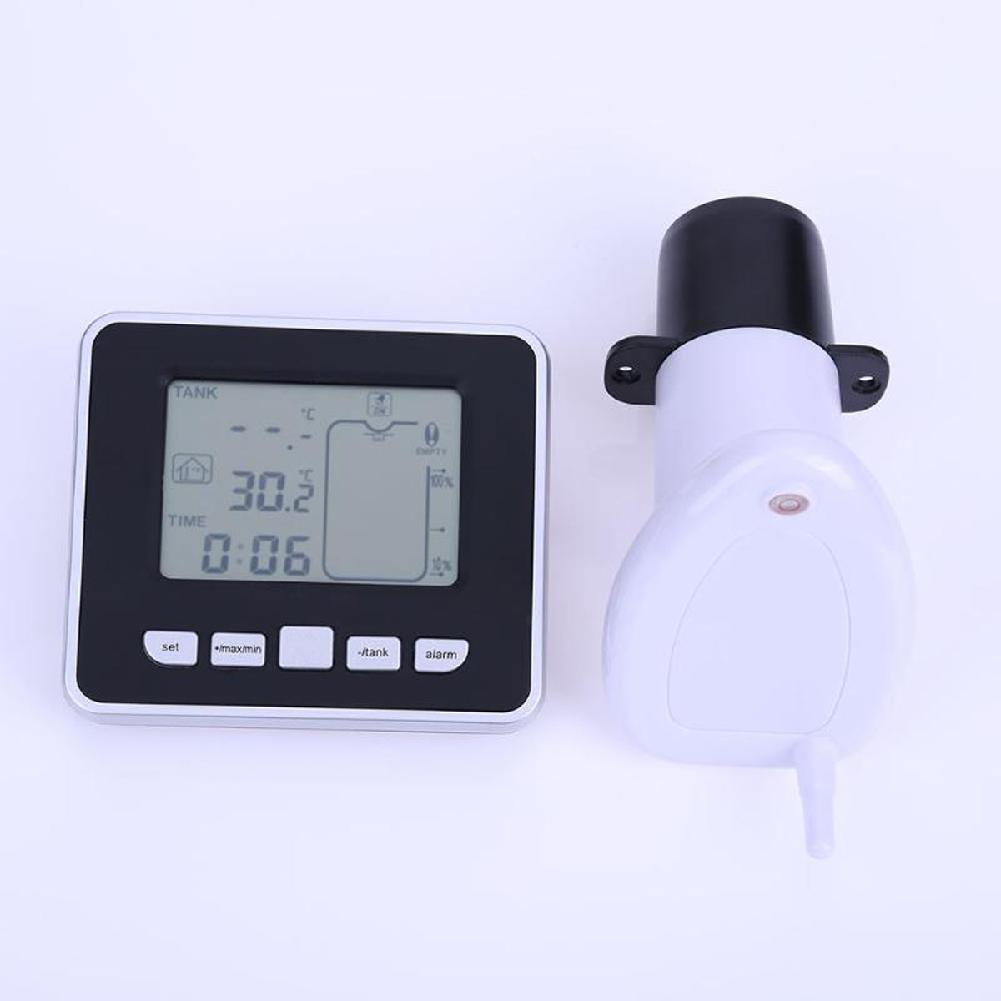

Дистанционный контроллер уровня и температуры ArcClassic B32

Артикул: ACC-B32

Нет в наличии

от 4 200 руб.

Подробнее В корзину

Наверх

Мы используем cookie-файлы

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой конфиденциальности.

Поплавковый выключатель Unipump 3 м в Москве

Поплавковый выключатель Unipump 3 м и другие товары в данной категории доступны в каталоге интернет-магазина Леруа Мерлен в Москве по низким ценам.Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.

Купите такие товары, как Поплавковый выключатель Unipump 3 м, в интернет-магазине Леруа Мерлен, предварительно уточнив их наличие. Вы можете получить товар в Москве удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как “Поплавковый выключатель Unipump 3 м”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Особенности конструкции и принцип действия

Благодаря устройству дренажного насоса вы сможете автоматизировать и с легкостью избавляться от таких проблем, как:

  • Как устроен насосУдаление лишней воды после того, как выпали обильные осадки, после поднятия уровня грунтовых вод (с подвала, строительной площадки), затопления.
  • Откачивание грязной воды из водоема, заиленной скважины, ямы или канализации.
  • Орошение земли в теплицах или на небольших угодьях.
  • Перекачивание воды из емкости в емкость.

Практически в каждом дачном доме нужен этот насос, но все проблемы не будут решены лишь с приобретением. Помните, что вы должны еще и знать принцип действии и устройство. Это даст возможность не только правильно выбрать насос, который будет подходить для конкретных задач, но и правильно его использовать.

Особенности использования

Поплавковые выключатели размещают в резервуарах, баках и накопительных емкостях. Они обеспечивают контрольуровня жидкости, включают и выключают насосы при достижении установленных параметров и не допускают перелива. Источником питания устройствадля контроля уровня воды служит электрическая сеть с напряжением 220В.

При выборе датчика воды для насоса следует определить тип насоса и назначение датчика уровня

Возможные варианты насосного оборудования:

  • Погружной насос для скважины (например ЭЦВ)
  • Дренажный насос для приямка
  • Нагнетающий насос для наполнения резервуара.

Назначение датчика уровня жидкости:

  • Защита насоса от «сухого хода»
  • Своевременное включение насоса для откачки
  • Управление насосом для автоматизации наполнения

Выбрать и купить датчик уровня воды для насоса вы можете в интернет-магазине РусАвтоматизация

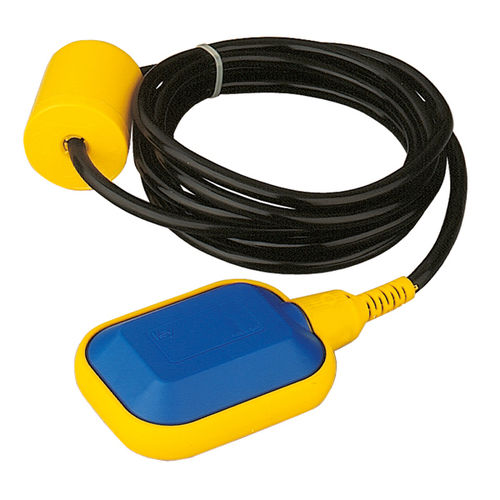

  • Базовый универсальный электрический поплавковый выключатель


    Электрический поплавковый выключатель применяется для управления насосами, как на откачивание, так и для наполнения.

    Используется в местах, где нет потребности в точном позиционировании уровней и нет требования к высокой надежности срабатывания.

    Принцип работы:

    В корпусе поплавка находится металлический шар, перемещающийся по каналу. В крайнем положении шар воздействует на электрический выключатель, включая или отключая его. Положение шара зависит от положения поплавка.

    Когда поплавок всплывает, шар перемещается в одно крайнее положение, при опускании поплавка вниз, шар перемещается в противоположное положение.

    К поплавку подходит герметично смонтированный электрический кабель. В зависимости от его подключения к переключателю поплавка, выключатель может иметь три исполнения: работа на опорожнение, работа на наполнение и универсальный вариант, который в зависимости от электрического подключения может работать, как на наполнение, так и на опорожнение. Такие выключатели имеют дополнительный провод.

    Как правило, поплавковые выключатели оснащены грузом, который крепится на электрическом кабеле и может по нему перемещаться. Путем перемещения груза по кабелю и регулируя глубину погружения груза, можно настроить поплавковый выключатель на определенный уровень включения и отключения.

    Чаще всего, поплавковый выключатель, выходит из строя по причине прогорания контактов переключателя поплавка. Чтобы избежать этого, следует подключать поплавковый выключатель к насосу через контактор или устройство с аналогичными функциями.

    Таким образом можно автоматизировать любые насоса: поверхностные и погружные, однофазные и трехфазные, любой мощности, за счет контактора.

    Для откачки фекальных стоков, рекомендуются специализированные тяжелые поплавковые выключатели

    TAURUS

    .

    Виды поплавков и их назначение

    Все поплавки, которые используются в устройстве насосов, делятся на два типа:

    • Легкие – применяются в условиях работы с чистой водой для питья или бытовых нужд;
    • Тяжелые – используются в устройствах больших фекальных и дренажных насосов.

    Такую классификацию поплавков следует учитывать при выборе насоса. Легкие элементы не смогут справиться с сильно загрязненной водой, а покупать агрегаты с тяжелыми поплавками для перекачки чистой воды нецелесообразно из-за их не малой стоимости.

    1 Принцип работы и особенности

    1.1
    Виды поплавковых дРенажников

    Поплавковый выключатель для насоса принцип работы, достоинства

    Классификация дренажников выполняется в зависимости от способа их расположения. Выделяют насосы погружного и поверхностного типа. Также существуют агрегаты с вертикальным расположением поплавкового выключателя.

    1.2
    Дренажный насос со встроенным поплавком погружного типа

    Погружной дренажник имеет герметичный корпус, что позволяет ему функционировать при полном погружении в воду. Такие конструкции зачастую обладают большей мощностью, чем насосы поверхностного типа, так как им необходимо поднимать откачиваемую жидкость на большую высоту, что требует высокого давления.

    В сравнении с поверхностными дренажными насосами, погружной агрегат обладает следующими преимуществами:

    • Минимальный шум при работе;
    • Высокая продуктивность;
    • Универсальность – такие насосы способны перекачивать жидкость с большим количеством механических загрязнений;

    К недостаткам можно отнести:

    • Сложность ремонта, в связи с нарушением герметичности корпуса при разборке;
    • Необходимость периодической очистки насоса и поплавкового выключателя, так как они очень быстро засоряются в грязной воде;
    • Ограниченность – погружной дренажник не способен откачивать стоки с неглубоких водоемов (необходима глубина минимум в 30 сантиметров, так требуется постоянно охлаждение электромотора водой)

    1.3
    Дренажные насосы с встроенными поплавками поверхностного типа

    В таких устройствах забор сточных вод происходит посредством рукава – резинового шланга, либо ПВХ трубы, которая опускается в сточную жидкость, сам же корпус насоса расположен на поверхности грунта. Поплавочный выключатель на удлиненном кабеле опускается в сточные воды вместе со шлангом.

    Главными достоинствами таких насосов считается простота монтажа и обслуживания. К недостаткам можно отнести шум, который устройство издает во время перекачки воды. Охлаждение силового агрегата в таких устройствах выполняется посредством перекачиваемой жидкости.

    1.4
    Дренажные фекальные насосы

    Поплавковый выключатель для насоса принцип работы, достоинства

    Фекальные насосы используются для откачивания канализационных вод из септиков и выгребных ям. По сути, они представляют собою усовершенствованную версию обычного дренажника, и могут в полной мере выполнять все его функции. Особенностью таких устройств является увеличенная мощность – так как фекальные стоки в основном намного гуще, чем обычные сточные воды.

    Фекальный насос имеет дополнительный конструкционных элемент – специальную сетку, которая измельчает крупные отходы. По методу расположения такое устройство идентично обычным дренажникам: существует погружной и поверхностный фекальный насос .

    1.5
    Дренажники вертикального типа

    Такие насосы комплектуются вертикальным поплавковым выключателем, который позволяет выполнять автоматическую откачку воды из замкнутых пространств. Чаще всего насосы с вертикальным поплавком используются для осушения вышедших из строя трубопроводов. При необходимости они могут эксплуатироваться как обычные дренажники.

    1.6
    Основные производители

    На сегодняшний день, ассортимент дренажных насосов на отечественном рынке четко делится на две категории: бюджетные устройства, к которым можно отнести разнообразных отечественных и китайских производителей, и дорогостоящие зарубежные насосы.

    Анализ спроса и предложения показал, что в категории бюджетных дренажников наиболее оптимальным вариантом являются насосы «Малыш», в то время как в сегменте высококачественных устройств лидирует компания «Grundfos ».

    Монтаж поплавкового выключателя

    Как сделать самим приборУстройства могут устанавливаться разными способами. До монтажа следует убедиться, что номинальное значение тока, который нужен для работы насоса, меньше максимально допустимого его значения, приведенного в технических характеристиках данного типа поплавка. Среди известных способов монтажа простейший — это размещение его в резервуаре, который предусматривает применение устройства с кабелем и специального грузила, прилагаемого к устройству.

    При такой установке грузило фиксируется на кабеле, а потом опытным путем производится расчет длины плеча свободного хода. Используя защелку, грузило закрепляют на кабеле, и далее кабель прочно фиксируют с внешней стороны резервуара. Затем выключатель подключают к насосу, и устройство может использоваться по назначению.

    Вариант монтажа поплавка, который предусматривает использование подводящего кабеля, может применяться лишь в отсутствие риска зацепки или зависания главного устройства в самом резервуаре и когда в нем размещается только один поплавок.

    Иногда устанавливается несколько поплавков. Они монтируются на штангу, роль которой чаще играют фрагменты пластиковой трубы, которая прочно фиксируется в резервуаре. Потом на трубу устанавливаются поплавки, которые должны быть правильно выставлены, настроены, разнесены по длине штанги с расчетом несоздания трудностей для работы.

    Подведение кабелей, идущих от поплавков, к штанге осуществляется с помощью хомутов. Выбирая количество поплавковых выключателей, обратите внимание на число насосов или тип и количество защитных приспособлений и пультов управления. Иногда проблема обеспечения работы выключателей может решиться за счет использования нескольких штанг. Определяя схемы монтажа, их количества и места, каждый раз учитывайте особенности места их установки или сверяйтесь с проектом.

    Схемы и примеры использования поплавковых переключателей

    • Режим откачивания применяется для: автоматизации дренажных насосов, откачивающих воду из колодцев, ям, котлованов и пр.; для защиты насосов водоснабжения от работы в случае отсутствия воды.
    • Режим наполнения применяется для автоматизации наполнения накопительной ёмкости с отключением насоса при достижении заданного уровня.

    Режим откачивания
    Прямое подключение небольшой нагрузки


    Режим наполнения ёмкости
    Прямое подключение небольшой нагрузки


    Режим откачивания
    Подключение через контактор любой однофазной нагрузки


    Режим наполнения ёмкости
    Подключение через контактор любой однофазной нагрузки


    Режим откачивания
    Подключение через контактор любой трехфазной нагрузки


    Режим наполнения ёмкости
    Подключение через контактор любой трехфазной нагрузки


    При необходимости реализации нестандартных решений, отсутствующих на нашем сайте, пишите по адресу:

    zakaz@vodoprovod.ru

    Ссылки на каталог:

    Купить

    Поплавковый выключатель

    Купить

    Контактор

    Купить

    Готовый коммутационный бокс HRQ-3

    Принцип работы дренажных насосов

    Конструкция дренажного агрегата предусматривает наличие двух труб:

    • входной – через нее происходит засасывание жидкости из заполненной емкости;
    • выходной – посредством ее вода отводится за пределы земельного участка. Нельзя, чтобы жидкость попала в двигатель, поскольку по этой причине прибор может поломаться. Насос должен перекачивать стоки быстрее, чем их уровень в котловане поднимается.

    Принцип работы дренажного насоса с поплавком

    К системе канализации дренажные насосы подсоединяют с помощью патрубков. По этой причине при монтаже агрегата необходимо знать точные (до миллиметра) параметры канализационной трубы. Основное преимущество, которым обладают безпоплавковые дренажные агрегаты, это мобильность – оборудование перемещают в любое место, где его требуется использовать.

    Калькулятор расчета необходимого напора для дренажного насоса

    Калькулятор расчета напораАвтоматический подсчет напора насоса.

    Любой насос имеет ограничения по глубине, из которой он может закачать жидкость. Другой важный показатель — производительность. Она показывает объем жидкости, который способен перекачать агрегат. Самые слабые аппараты имеют производительность, не превышающую 100 л/мин. Выбор по этому параметру зависит от условий, в которых предстоит работать оборудованию.

    Если перекачивают большие объемы, производительность выбирают по возможности большую. Для откачивания прибывающей понемногу воды хватает малопроизводительного оборудования. Главное, чтобы в накопительном резервуаре собиралось жидкости меньше, чем может откачать насос.

    При расчете необходимого напора учитывают:

    • разницу в высоте между уровнем забора воды и высшей точкой магистрали;
    • горизонтальное расстояние от нижней точки приемного шланга до окончания трубопровода;
    • диаметр труб, шлангов.

    В предлагаемом калькуляторе необходимо указать все параметры и получить результат.

    Принцип работы

    Как работает поплавковый выключательВ зависимости от схемы работы поплавкового выключателя меняется и принцип работы устройства.

    Система водоснабжения, наполнение и опустошение бака. Когда поплавок работает по такой схеме, в момент всплытия он обесточивает насос, подающий в резервуар воду. Когда поплавок находится на поверхности, он дает сигнал на включение автоматической станции водоснабжения. Отключение станции может быть только при погружении устройства на дно, когда емкость пустая.

    Система канализации. Включение фекального насосного оборудования происходит, когда поднимается основное регулирующее устройство. Насосная установка включается при погружении его на дно. Один поплавок способен обслуживать два насоса одновременно: первый может подавать в емкость воду, если поплавок находится в своей нижней позиции, второй насос бездействует в это время. Когда поплавок вверху, включается второй, выкачивающий воду, насос. В это время подающий насос неактивен. Данная схема достаточно эффективна, так как исключает проблемы с регулярной доставкой воды при наполнении емкости.

    Технические характеристики датчика уровня воды

    • Длина кабеля: 30.5 см
    • Максимальный коммутируемый ток: 0.5 А
    • Максимальный потребляемый ток: 1 А
    • Температура: -20 до + 80 градусов
    • Размер: 5.8 см x 1.8 см.

    Комплектация

    • Поплавковый датчик уровня воды x1 шт

    Эксплуатация, ремонт, обслуживание

    Эксплуатация поплавка выключателяСоблюдение правил эксплуатации поплавков обеспечит их длительную эксплуатацию. Когда поплавок включен в систему водоснабжения и водоотведения, не стоит тратить время на его Т. О. Если устройство контролирует работу канализационных или фекальных ям, рекомендуется хотя бы раз в месяц струей воды, которая подается под давлением, очищать поплавок и насос от загрязнений. Это предотвратит залипание поплавка или его прилипание к напорной трубе или насосу. Сломанный поплавковый выключатель заменяется, а замену проводят специалисты из сервисных центров.

    Когда необходимо обеспечить подачу питьевой воды или вывести загрязненные стоки, вместе с насосами используются специальные приспособления, в частности, поплавочный выключатель. Поскольку устройство предотвращает переход в режим «сухого хода», срок службы насоса увеличивается. Еще экономится немало электроэнергии, ведь, благодаря поплавковому выключателю, насос задействуется лишь при необходимости.

    Какими особенностями обладает система работы дренажного насоса

    Насос для дренажа является незаменимым агрегатом для владельцев частных домов. Особенно он необходим в паводковый сезон и в период обильных дождей. Главное предназначение устройства это проведение откачки лишней воды в целях избегания подтопления домов, различного рода построек и насаждений приусадебного участка. Система работы дренажного насоса заключается в откачке воды и наполнении резервуара.

    Видео: как разобрать дренажный насос с поплавком ↑

    Не получится в пределах одной статьи сполна описать особенности конструкции циркуляционных «дренажников», перечислить все возможные неисправности и методы их устранения. Самостоятельно можно разобрать корпус, проверить его целостность, очистить от загрязнений каналы и лопасти рабочего колеса. Проверить, прокручивается ли мотор, нет ли «клина» подшипника. Убедиться в наличии масла в камере. Но браться за ремонт двигателя и электрической части можно лишь в том случае, если вы в этом хорошо разбираетесь. В противном случае это не только вряд ли приведёт к успеху, но и просто опасно. Правильным решением будет обратиться к профессионалам, желательно в аккредитованную производителем сервисную организацию.
