Электролизная водород-кислородная горелка своими руками, или как сделать аппарат газосварочный электролитический.
Краткая теоретическая часть
Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:
- Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
- Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
- Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
- Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
- Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.
Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.
Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались
Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:
2H2 + O2 → 2H2O + Q (энергия)
Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:
2H2O → 2H2 + O2 — Q
Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.
Плазменные котлы
Устройства плазменного типа состоят из:
- реактора. Он представляет собой стальную емкость, внизу которой находится медная пластина с вольфрамовыми электродами. Они утоплены в плазменное вещество;
- генератора импульсов. Он производит и передает электрические импульсы на электроды;
- теплообменника. В него поступает образованный внутри реактора пар. Этот элемент является цилиндрической емкостью со змеевиком. Последний наполнен теплоносителем;
- катализатора. Внутри него плазма восстанавливает свои свойства. Он подключен к теплообменнику;
- циркуляционного насоса. Находится между катализатором и реактором. Его задача – перегонять плазму внутри котла отопления.
Метки: газ водород, из воды в двигатель. экономия, или миф?
Участвовать в обсуждениях могут только зарегистрированные пользователи.
VIP-объявления
110 000 ₽
Оборудование для бизнеса
Краснодарский край, Краснодар, коттеджный пос. Золотой Город
100 000 ₽
Оборудование для бизнеса
Новосибирская область, Новосибирск
Коллекционирование
Компания
Республика Татарстан, Казань
Цена не указана
Коллекционирование
9 500 ₽
Запчасти и аксессуары
Бытовая техника
Красноярский край, Красноярск
3 000 ₽
Ремонт и строительство
Ивановская область, Тейково
55 000 ₽
Оборудование для бизнеса
Компания
Бытовая техника
Санкт-Петербург, Пушкинский р-н, Пушкин
2 500 ₽
Бытовая техника
Компания
4 000 ₽
Бытовая техника
Краснодарский край, Краснодар
50 000 ₽
Оборудование для бизнеса
Воронежская область, Воронеж
Цена не указана
Бытовая техника
170 000 ₽
Красота и здоровье
Бытовая техника
Тюменская область, Тюмень
250 000 ₽
Коллекционирование
Компания
Запчасти и аксессуары
Республика Дагестан, Махачкала
Бытовая техника
Ленинградская область, Гатчинский р-н, Коммунарское городское поселение, Коммунар
Бытовая техника
Московская область, Дмитровский г.о., Яхрома
Красота и здоровье
Иркутская область, Иркутск
20 000 ₽
Красота и здоровье
Бытовая техника
Компания
Псковская область, Псковский р-н, д. Родина
Посуда и товары для кухни
45 000 ₽
Красота и здоровье
Компания
29 000 ₽
Бытовая техника
Компания
42 000 ₽
Товары для животных
11 000 ₽
Бытовая техника
Воронежская область, Воронеж
Бытовая техника
Иркутская область, Иркутск
Запчасти и аксессуары
Республика Татарстан, Набережные Челны
Принцип работы генератора водородной воды
Портативный генератор водорода представляет собой небольшой удобный аппарат, предназначенный для очистки воды и изменения ее молекулярной структуры. По форме он напоминает обычную бутылку для питья. Устройство подсоединяется к сети через USB-порт или работает от батареи. Основа технологии получения воды, обогащенной водородом, электролиз. Он осуществляется за счет полимера, входящего в состав мембран и выполняющего функцию электролита.
Портативные водородные генераторы – идеальное решение для:
- пожилых;
- спортсменов;
- диабетиков;
- худеющих;
- придерживающихся здорового образа жизни.
Конструктивные особенности и устройство генератора водорода
Если с получением водорода проблем сейчас практически нет, то его транспортировка и хранение до сих пор остается актуальной задачей. Молекулы этого вещества настолько малы, что могут проникать даже сквозь металл, что несет определенную угрозу безопасности. Хранение в абсорбированном виде пока не отличается высокой рентабельностью. Поэтому наиболее оптимальный вариант – генерация водорода непосредственно перед его использованием в производственном цикле.
Для этой цели изготавливаются промышленные установки для генерации водорода. Как правило, это электролизеры мембранного типа. Упрощенная конструкция такого устройства и принцип работы приведен ниже.
Обозначения:
- А – трубка для отвода хлора (Cl 2).
- B – отвод водорода (Н 2).
- С – анод, на котором происходит следующая реакция: 2CL – →CL 2 + 2е – .
- D – катод, реакцию на нем можно описать следующим уравнением: 2Н 2 О + 2е – →Н 2 + ОН – .
- Е – раствор воды и хлористого натрия (Н 2 О & NaCl).
- F – мембрана;
- G – насыщенный раствор хлористого натрия и образование каустической соды (NaОН).
- H – отвод рассола и разбавленной каустической соды.
- I – ввод насыщенного рассола.
- J – крышка.
Обозначения:
- а – трубка для отвода газа Брауна;
- b – впускной коллектор подачи воды;
- с – герметичный корпус;
- d – блок пластин электродов (анодов и катодов), с установленными между ними изоляторами;
- e – вода;
- f – датчик уровня воды (подключается к блоку управления);
- g – фильтр водоотделения;
- h – подвод питания, подаваемого на электроды;
- i – датчик давления (подает сигнал блоку управления при достижении порогового уровня);
- j – предохранительный клапан;
- k – отвод газа с предохранительного клапана.
Характерная особенность таких устройств – использование блоков электродов, поскольку не требуется сепарирование водорода и кислорода. Это позволяет сделать генераторы довольно компактными.
Создание опытного образца
Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.
Из чего состоит примитивный электролизер:
- реактор – стеклянная либо пластиковая емкость с толстыми стенками;
- металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
- второй резервуар играет роль водяного затвора;
- трубки для отвода газа HHO.
Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.
Принцип работы электролизера следующий:
- К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
- В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
- Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
- Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.
Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.
Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:
- Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
- Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
- Поместите электроды в бутылку и завинтите крышку.
- Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.
Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.
Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:
Преимущества работы с нами
«TERMOSTAR» Проверен временем! Профессиональная Команда с 2010 года занимаемся Производством.
«TERMOSTAR» это зарегистрированный Бренд! Мы боремся за Имидж своей Компании.
«TERMOSTAR» завод Производитель! — Не ищи дешевле. Покупай без посредников.
Ваш товар Всегда в наличии. Быстрая Доставка.
«TERMOSTAR» Наши Конструктора вместе с Вами строят Будущее! Прямые контакты с Клиентом дают массовость Идей и развитие Продукции.
«TERMOSTAR» это гарантия Производителя плюс забота Продавца! Подтверждена международная система контроля Качества ISO 90001:2015.
Позволь Себе лучше! Именно Вы этого достойны!
Отзывы о бытовых водородных установках: преимущества и недостатки
Информации о реальном применении водородных котлов настолько мало, что её приходится собирать «по крупицам», но основные моменты выделить можно (в том числе опираясь на отзывы реальных пользователей водородных котлов для отопления).
Плюсы | Минусы |
«тихое горение» – нагрев теплоносителя осуществляется за счёт каталитических реакций, а значит, нет открытого пламени | опасная эксплуатация – при повышении нормированного давления высок риск разгерметизации швов и взрыва котла |
высокая экологичность – при работе не вырабатываются ни угарный газ, ни гарь, ни другие вредные для здоровья вещества | низкая энергоэффективность – как уже говорилось, энергетические затраты на выработку HHO выше его теплоотдачи |
отсутствие дымохода – из предыдущего пункта также следует, что такие агрегаты не нуждаются в удалении отводных газов | недостаток специалистов – в регионах нет сертифицированных организаций, занимающихся ремонтом таких котлов |
доступность ресурсов – формально, для заправки им нужно только электричество и вода (+ замена катализатора раз в год) | поиск баллонов – если покупать чистый водород, то нужно учитывать, что их тоже вряд ли удастся найти поблизости |
Стоит отметить, что вышеперечисленные качества относятся к заводским моделям, т. к. переделка агрегатов часто вообще не имеет экономического смысла.
Водородные котлы, которые «умельцы» создают своими руками на базе твердотопливных или газовых предшественников, конечно, дешевле фирменного оборудования, но без знаний физики, химии и расчётов практически невозможно собрать правильно работающий котёл. К тому же никто не отвечает за безопасность.
Устройство с двумя клапанами
Процесс изготовления 2-клапанной модели электролизера не отличается особой сложностью. Как и в предыдущем варианте, сборку следует начинать с подготовки основания. Выполняется оно из стальной листовой заготовки, которую нужно подрезать в соответствии с размерами контейнера.
К основанию прочно крепится плата (применяем винты М6), после чего можно устанавливать трубку для барботажа диаметром не менее 33 мм. Подобрав к устройству затвор, можно приступать к монтажу клапанов.
Пластиковый контейнер
Первый устанавливается на основании трубы, для чего в этом месте необходимо закрепить штуцер. Соединение уплотняется зажимным кольцом, после чего устанавливается еще одна пластина – она понадобится для фиксации затвора.
Второй клапан следует монтировать на трубе с отступом от края в 20 мм.
ЗАКАЗАТЬ ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ
Прежде чем приобретать любой котел, позвоните в TERMOSTAR и закажите БЕСПЛАТНО теплотехнический расчет Вашего помещения.
Как устроена водородная горелка?
Для создания своими руками генераторов, работающих на водороде, чаще всего в качестве основы используется классическая схема установки Брауна. Электролизер такого типа обладает средней мощностью и включает в себя несколько групп ячеек, каждая из которых, в свою очередь, обладает группой пластичных электродов. Мощность созданной установки будет зависеть от общей площади поверхности пластичных электродов.
Ячейки устанавливаются в емкость, которая качественно защищена от внешних факторов. На корпусе устройства фиксируются специальные патрубки для подключения водяной магистрали, вывода водорода, а также контактная панель, осуществляющую роль подводки электрического тока.
Созданная своими руками водородная горелка по схеме Брауна, помимо всего перечисленного, включает в себя отдельный водяной затвор и обратный клапан. С помощью таких деталей достигается полная защита устройства от выхода водорода. Именно эту схему используют многие мастера при создании водородной установки для отопления домашнего участка.
Выгодно ли получать водород в домашних условиях
Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:
- использовать hydrogen в качестве топлива для автомобилей;
- бездымно сжигать водород в отопительных котлах и печах;
- применять для газосварочных работ.
Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.
Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.
Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.
Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:
- Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
- Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
- Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.
Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.
Отечественный опыт строительства водородных генераторов в домашних условиях ↑
А что у нас, в среде отечественных «кулибиных»? Интернет-форумы полны споров о возможности постройки генератора водорода своими руками. Адепты гидрогениума тычут в глаза скептикам фотками самогонных аппаратов, переделанных в установки по производству чистого топлива. Скептики: покажите конкретный пример постоянно работающего устройства. В ответ — тишина. Кто-то что-то собрал, подключил к кухонной плите, пожарил на водороде яичницу, съел. Теперь вот стоит в сарае, а к плите опять подключен газ, это проще, дешевле, безопаснее. Правда, умные люди всё же извлекают из «диванной» гидрогениумной энергетики пользу: завлекательные посты обеспечивают владельцев аккаунтов лайками, большим числом просмотров и подписчиков, что приносит неплохие деньги.

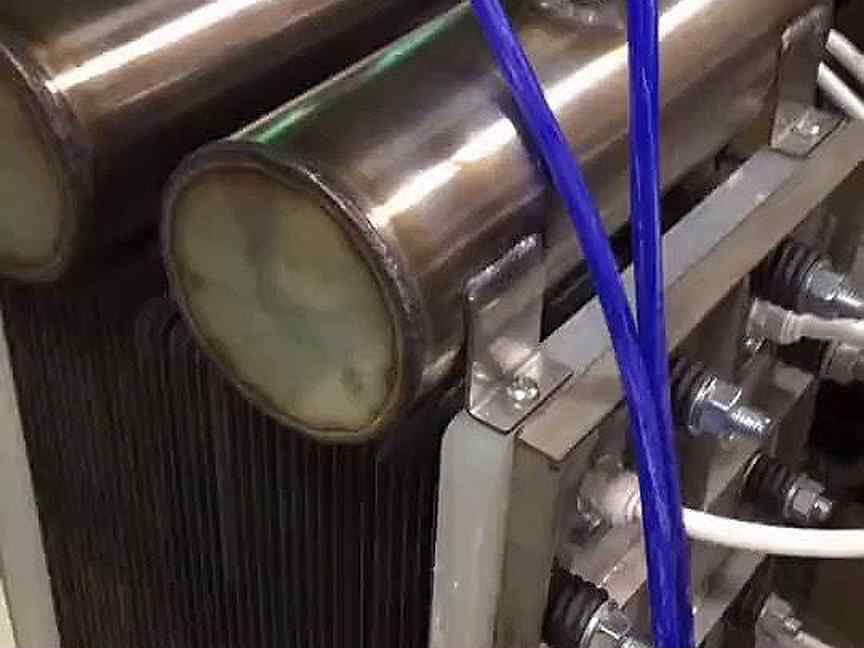

Если кто-то из читателей хочет повторить опыт гаражных мастеров, то, пожалуйста, вот достаточно подробное описание конструкции «самопального» водородного реактора.Ничего сложного.
В этом ролике нам красиво показывают, как мелкосерийное отечественное устройство обслуживает два десятка радиаторов, но не называют ни его тепловую мощность, ни себестоимость килокалории тепла.
Перспективы водорода в отрасли отопления
Многие ученые называют водород самым перспективным топливом, и это только подтверждается такими фактами:
Водород является самым распространенным топливным элементом во Вселенной, и десятый по запасам среди всех химических элементов на нашей планете. Если говорить проще, то проблем с запасами водорода точно не будет;
- Несмотря на то, что это – газ, он абсолютно безвреден, и нетоксичен, поэтому люди, животные и даже растения не будут ощущать пагубного влияния;
- В отопительном оборудовании, которое работает на водороде, продуктом горения выступает обычная вода, поэтому о вредных выхлопах и говорить не стоит;
- Градус горения водорода равен 6000, это подтверждает большую теплоемкость данного химического элемента;
- По весу, это топливо даже легче воздуха (в 14 раз), поэтому в случае возникновения утечки, топливный выбор улетучиться самостоятельно и очень быстро;
- Килограмм водорода сегодня стоит лишь 2-7 американских долларов. Но килограмм это очень много, ведь плотность вещества составляет всего 0,008987 кг/м3;
- Теплотворность 1 куба водорода равна 13 000 кДж. Конечно, этот показатель примерно в три раза ниже, чем у природного газа, но цена на водород ниже в десятки раз.
Из этого можно сделать вывод, что отопление домов водородом будет стоить не дороже, чем с применением обычных газовых котлов. Также владелец такого уникального оборудования не будет платить бешеные накрутки в карманы владельцев нефтегазовых компаний, нет необходимости и обустраивать дорогущий газопровод. При этом владелец избавит себя еще и от прохождения нудных и долгих бюрократических процедур по согласованию разных проектов.
В общем, водород можно действительно считать самым перспективным топливом. Все преимущества этого элемента уже испытали сотрудники аэрокосмических предприятий, которые используют водород в качестве ракетного топлива.
Сферы применения водородного генератора
Ввиду проблем, связанных с транспортировкой и хранением водорода, такие устройства востребованы в производствах, где наличие этого газа требует технологический цикл. Перечислим основные направления:
- Производства, связанные с синтезом хлороводорода.
- Изготовление топлива для ракетных двигателей.
- Создание удобрений.
- Производство нитрида водорода (аммиака).
- Синтез азотной кислоты.
- В пищевой промышленности (для получения твердых жиров из растительных масел).
- Обработка металла (сварка и резка).
- Восстановление металлов.
- Синтез метилового спирта
- Изготовление соляной кислоты.
Несмотря на то, что производство водорода в процессе переработки нефти дешевле, чем его получение путем электролиза, как уже указывалось выше, возникают сложности с транспортировкой газа. Строить опасные химические производства, непосредственно, рядом с перерабатывающими нефть заводами не всегда позволяет экологическая обстановка. Помимо этого водород, полученный путем электролиза, значительно чище, чем при крекинге нефти. В связи с этим на промышленные водородные генераторы всегда высокий спрос.
Электролизер для получения водорода
Расчет заземления
Для того чтобы собрать простейший электролизер своими руками, можно воспользоваться приведенным на рисунке чертежом.
Чертёж простейшего самодельного электролизера
Обратите внимание! Электролизер – это достаточно опасная установка, выделяющийся при работе гремучий газ, скапливаясь в большом количестве, может стать причиной серьезного взрыва. Не следует размещать установку вблизи источников открытого огня, нагревательных приборов.
Какие трубы нужны?
Рекомендуемый диаметр трубы от 25 до 32 мм. Диаметр нужно менять от большего к меньшему после разводки. Такой способ будет обеспечивать максимальный эффект работы отопительных систем.
