Как сделать температуру теплого пола комфортной?

Что представляет собой регулировка расходомеров теплого пола? Функциональность и принцип работы расходомера. Критерии выбора, монтаж.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

  • прогрев пола до 28 градусов;
  • при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
  • если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Регулировка расходомеров на коллекторе теплого пола

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

  • котёл;
  • насос;
  • расширительный бак;
  • коллекторы для радиаторов и тёплого пола;
  • радиаторы;
  • трубы.
Фото — Комбинированное подключение

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

  1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
  2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
  3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
  4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
  5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Фото — Подключение тёплого пола к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Узнайте максимальную и оптимальную температуру теплоносителя в напольной системе отопления.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

Унибокс – устройство, виды и принцип работы, преимущества использования, монтаж своими руками.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка.  Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб – узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

Какую задачу решает клапан подпитки

Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.

Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.

Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.

Клапан с двумя ходами

Клапан с двумя ходами

Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.

Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.

Возможности трёхходового клапана

Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).

Клапан автоподпитки на 3 хода

Клапан автоподпитки на 3 хода

Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.

Примечание! Чтобы этого избежать, дополнительно монтируют сервоприводы, о которых мы расскажем чуть позже.

Но достоинств у 3-х ходового клапана всё же больше:

  1. Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
  2. В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.

А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.

Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.

Трехходовой клапан в схеме

Трехходовой клапан в схеме

Работа системы с сервоприводом

Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.

Элементы системы с названиями

Элементы системы с названиями

Термоголовка

Термоголовка

Регулятор температуры

Регулятор температуры

Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.

На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.

Таблица 1. Схематичное функционирование электронного термостата

Вид термостата Пояснение
Монтажные отверстия термостата

Монтажные отверстия термостата

На тыльной стороне прибора есть два монтажных отверстия, которыми он насаживается на вкрученные в стену саморезы.
Выбор места для установки

Выбор места для установки

Место расположения выбирается произвольно, лишь бы на него не падали прямые солнечные лучи и не попадали сквозняки. От пола он должен отстоять минимум на 1,5 метра, так как прибор очень чувствителен к изменениям температур.
Питание прибора

Питание прибора

К сети термостат не подключается, так как работает от двух литиевых батареек, которые идут в комплекте. Такого питания прибору хватает на 1,5-2 года регулярной эксплуатации.
Как происходит передача данных

Как происходит передача данных

На этой схеме терморегулятор обозначен цифрой 1. Под номером 2 – радиомодуль, который принимает сигнал от регулятора по заданной и измеренной температуре, сравнивает их, и при необходимости открывает сервоприводы.
Структура коллектора

Структура коллектора

Перед вами коллекторный узел, в котором в нижнем ряду стоят сервоприводы, а наверху – расходомеры (как вариант, это могут быть настроечные колпачки). Именно они и помогут настроить работу тёплого пола, обеспечивая регулировку расхода теплоносителя.

Примечание! Каждый контур пола мониторится отдельным расходомером, и позволяет обеспечить ему равномерный прогрев.

Подготовка и запуск в эксплуатацию

При настройке теплых полов используется термоголовка в виде обычного крана, который устанавливается для подачи воды и на обратное протекание. Такая система оценивается не однозначно:

  • во-первых, экономия финансов на монтаж контура – это плюс;
  • во-вторых, осложнения в эксплуатации, то есть частое пользование термоголовкой выводит ее из строя, требуется скорая замена.

Удобным оказывается прибор с названием расходометр (или ротаметр), который устанавливается вблизи коллектора на отверстиях контура. Регулировка в этой ситуации – это контроль показаний устройств (0,3…0,5 литра).

Первый запуск, выполненный правильно, обнаруживает слабые места, сбои, возможные неполадки в  системе нагревания пола.

Ежегодно с наступлением похолодания производится запуск обогрева.

Как работает коллектор

Настройка и регулировка водяного тёплого пола

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

В него в дальнейшем будут заводить две трубы:

Настройка и регулировка водяного тёплого пола

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

Где устанавливается

Ротаметры со смесительным узлом, терморегуляторами теплого водяного пола монтируются на входе или обратке. Конструкция снабжает каждую петлю нужным объемом ресурса, выходные клапаны будут отпираться/закрываться по мере его остывания.

Поэтапная настройка водяного теплого пола

  1. Начало работы сводится к проверке положения вентилей. Нормальное положение «закрыто»;
  2. Включается насос на малых оборотах для прогрева системы;
  3. Вентили устанавливаются в положение «Открыто»;
  4. Проверка контура по факту заполнения теплоносителем и отвод воздуха по трубам с помощью отводчика, находящегося в коллекторе;
  5. Удостовериться по поводу заполнения контура водой и отвода воздуха с помощью отводчика;
  6. Заполнение контура постепенное и медленное;
  7. Включение конденсационного отопительного котла;
  8. Проверить подачу теплоносителя в контур системы;
  9. Проверить обратку;
  10. Протестировать работу контура;
  11. Перекрыть задвижки подачи воды и обратки;
  12. Проверить каждый задействованный контур.

Меньше оборотов производит насос – меньше возможности возникнуть воздушным пробкам в трубах!

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

Фото 5 Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

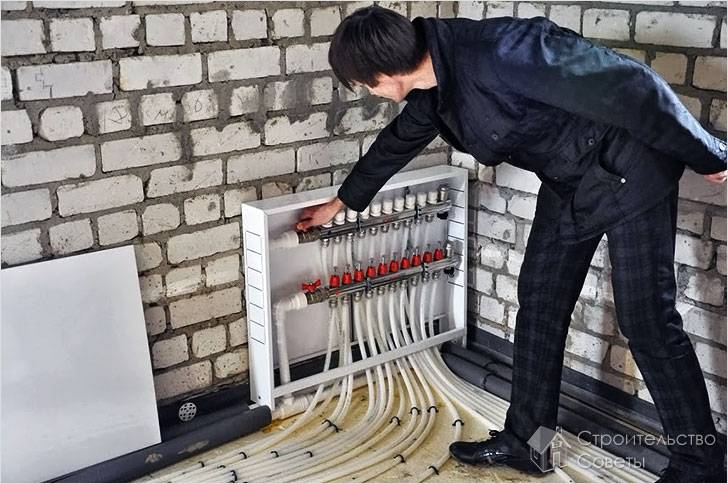

Как правильно запустить теплые полы

Как отрегулировать теплый пол

Чтобы ввести в эксплуатацию теплые полы необходимо дождаться полного высыхания стяжки. На это может уйти до трех недель. Если время не ждет, то можно ускорить процесс сушки, каждый день, добавляя по 1 градусу тепла. Делать это можно, только по прошествии 14 дней.

Влага из бетона должна выйти равномерно. В противном случае стяжка начнет трескаться, а это нарушит целостность отопительного пирога.

Непосредственно перед запуском все краны отопительных контуров на коллекторе следует полностью открыть. Также открывается трехходовой клапан на максимум. В конце включаете циркуляционный насос. После этого этапа можно приступать к регулировке температуры теплоносителя.

Видео

Выбрав водяные (гидравлические) теплые полы в качестве основного или дополнительного варианта отопления, необходимо помнить, что такой пол должен правильно монтироваться. Любые ошибки при его устройстве могут привести к его неправильному функционированию. Поэтому, чтобы получить долговечную систему отопления, лучше всего обратиться к профессионалам и уделить внимание качеству ее составляющих. Многое зависит и от утепления основы. Только в этом случае комфортное пребывание в помещении будет обеспечено.
