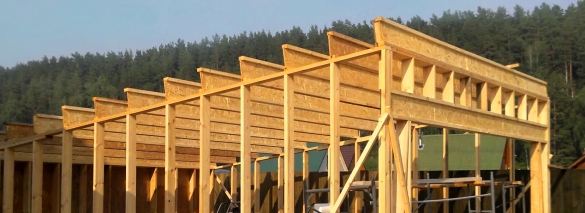

Самый часто используемый и пугающий в первое время термин в беседах о каркасном доме — лаги. Когда я пришел на форум я только и видел: лаги у вас маловаты, а у вас тонковаты, а у вас шаг лаг не тот и тому подобное. Пришлось запасаться терпением и искать определение каждого термина самому. Хочу вас избавить от этого, чтобы вы подошли к

Что собой представляет перекрытие для чердака?

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Что представляет собой чердак

Чердачное помещение ограничивают скаты крыши и потолок жилого этажа. Это место часто используют для обустройства дополнительной жилой площади.

Чердак частных домовладений бывает двух видов:

1. Жилым. Его называют мансардой. В ней можно оборудовать гостиную, рабочий кабинет, спальню, библиотеку и т.д. Высота помещения в данном случае должна составлять не меньше 220 сантиметров. Кроме этого в ней нужно обеспечить вентиляцию, естественное освещение, выполнить утепление скатов.
2. Нежилым. Такое чердачное пространство, как правило, используют для размещения технического оборудования, хранения старых или ненужных вещей. При этом  будет достаточно 2-метровой высоты, а естественное освещение обустраивать не обязательно. Вместо утепления скатов делают теплоизоляцию чердачного перекрытия.

При принятии решения о ремонте или перестройке дома нужно заранее определиться, для каких целей будет задействован чердак, чтобы сделать расчет и проект перекрытия. От этого зависит перечень необходимых материалов и промежуток между балками. Они должны обеспечить требуемую прочность и несущую способность.

Что означает устройство такого чердака?

Существует 2 основных вида чердачных и межэтажных перекрытий: деревянное и железобетонное. Деревянное полностью состоит из бруса или бревен, досок и других пиломатериалов, скрепленных стальными уголками и кронштейнами. Бетонное состоит из плит, армированной стяжки и прочих железных и каменных элементов.

Чердачные перекрытия бывают холодными и теплыми. Отличие заключается в самом способе утепления. Если на чердаке планируется жилое помещение, мансарда, то его необходимо утеплить полностью. Для этого изоляционный материал прокладывают на пол, стены и стропильную систему, скаты. То есть чердак превращается в полноценную комнату.

Холодный чердак не нуждается в полном утеплении. Его используют как техническое помещение, склад. Достаточно изолировать от холода само перекрытие, чтобы холодный воздух с крыши не попадал на нижний, жилой этаж. В этом и заключается разница между холодным утеплением и теплым.

Справка. Разница в температурах холодного чердака и нижней жилой комнат не должна превышать 3-4 градуса.

Где допустимо использовать?

Если говорить о дереве, как материале для строительства перекрытий, то оно уместно в том случае, если размеры дома это позволяют.

Пролет, то есть длина балки в подвешенном (не закрепленном опорой) виде не должна превышать 4,5 м.

Если длина пролета больше, то в плане дома должна присутствовать несущая стена внутри, то есть межкомнатное перекрытие, которое будет поддерживать балки. В противном случае нужно прокладывать стальные балки, которые не прогнуться даже при большем размере пролета.

Однако здесь есть нюанс. Металлическая конструкция в сочетании с железобетоном имеет огромный вес, который давит на фундамент. Поэтому приходится выбирать между фундаментом и чердачным перекрытием. Частные застройщики в большинстве случаев отдают предпочтение деревянным конструкциям из-за малого веса и простоты монтажа.

Если говорить об утеплении, то, как уже было сказано, холодный чердак может стать полноценной комнатой только в летнее время года. Зимой без утепления скатов там будет не более 10-15 градусов.

Выбор утеплителя

Утепляющих материалов на рынке представлено очень большое количество. Выбирать нужно исходя из ваших финансовых возможностей, но, в первую очередь нужно учесть, что такая кровля должна быть очень теплой, так как дополнительной защиты от холода в виде чердака уже не будет. Поэтому, выбирать лучше из проверенных временем и достаточно эффективных вариантов:

Любой из данных теплосберегающих материалов обладает характерными плюсами или минусами, однако, все они могут обеспечить качественное утепление кровли, одновременно служащей потолком жилого помещения.

Для монтажа этого вида теплоизоляции понадобится приобрести дополнительно особенную пленку – мембрану. Которая пропускает влажный воздух только в одну сторону. Кроме пароизоляционной мембраны, понадобится и плёнка для гидроизоляции теплоизолятора с наружной стороны. Они необходимы для того, чтобы обеспечить сохранность утеплителя и продления его срока службы. Пленки предотвращают попадание воды в утепляющий слой и деформацию минваты в следствии намокания.

Укладывается минеральная вата в проёмы стропильной системы таким образом, чтобы между плитами утеплителя и стропилами не оставалось зазоров. С наружной и внутренней сторон вата закрывается пароизоляционной и гидроизоляционной пленкой. С внешней стороны, под кровельным материалом, обязательно наличие вентиляционного зазора, позволяющего отводить наружу излишки влажного воздуха.

По своему составу, это практически родственник пенопласту. Метод изготовления материала другой, но, внешне и по своим свойствам эти утеплители очень похожи. Дополнительных материалов в виде пленок или мембран здесь не потребуется. Можно использовать такое утепления как при внешних работах, так и при утеплении изнутри.

Монтаж осуществляется в проемы между стропильными досками на клей или, что бывает чаще – на монтажную пену. Ей же заполняются все промежутки между отдельными плитами и остальные зазоры. Стоит помнить, что слой пеноплекса, обеспечивающий одинаковую изоляцию по сравнению с минватой будет намного тоньше.

Основные этапы при создании жилого чердака

Перед тем, как приступить к непосредственным действиям, связанным с переделкой чердачного помещения своими руками, необходимо составить план. В него должны входить все основные мероприятия, связанные с обустройством жилого чердака.

В список основных этапов входят следующие составляющие

:

1. Данный этап связан с планированием будущего жилого помещения. Здесь вам придется включить всю свою фантазию и продумать все до мелочей. На помощь могут прийти специальные компьютерные программы, которые смогут визуализировать все ваши решения по планировке и обустройству чердака.
2. Прикиньте свои финансовые возможности. Постарайтесь учесть все финансовые затраты, как на крупные конструктивные коммуникации, так и на более мелкие.
3. Этот этап связан с закупкой всех необходимых материалов и недостающих инструментов.
4. Уборка в чердачном помещении. Поскольку холодный чердак используется, в основном, для хранения старых или редко необходимых вещей, придется найти для них другое место. При уборке будьте предельно внимательны, так как гвозди, торчащие из элементов стропильной системы, могут быть не загнуты и нанести серьёзную травму
   .



5. После уборки помещения замеряются все размеры. Надо понимать, например, если помещение будет расположено под скатами двухскатной крыши, то не вся площадь будет использоваться для проживания на нем. Минимальная высота чердака составляет 0.5 м для крыш с уклоном 60° и более. При наклоне скатов крыши 30° высота наклонного потолка может быть равной 1.5 м. Для других углов наклона можно посчитать высоту по линейной интерполяции, либо воспользоваться справочными материалами и СНиП.



6. Наиболее ответственный и важный этап – работа с крышей и полом. Необходимо сделать тщательный осмотр на предмет поломок элементов стропильной системы, обрешетки, паро- и гидроизолирующих мембран (если таковые были уложены до этого), кровельного материала. Также производится осмотр чернового пола чердака и качество утеплителя, находящегося в перекрытии. При надлежащем качестве всех конструктивных элементов, можно приступить к организации входа на чердак. Для этого своими руками вырезают проем, который будет служить входом с нижнего помещения. Расположение входа и конструкция лестницы проектируются еще на этапе планирования помещения.
7. Перед главными работами проводятся все необходимые коммуникации: отопление, освещение, водоснабжение и вентиляция. На данном промежутке, эти работы, спроектировать и выполнить будет проще и правильней всего.
8. Теплоизоляция чердака в частном доме – один из ключевых моментов. Если теплоизоляция чернового пола осталась в надлежащем качестве, то ее можно оставить. А вот крышу придется утеплить. Самые большие потери тепла, как известно, происходят через скаты крыши. Именно поэтому, чаще всего, утеплитель укладывают между стропил в два слоя.
9. Наружная и внутренняя отделка. Здесь все зависит от предпочтений владельцев частных домов. При наружных работах, необходимо не испортить дизайнерскими «изысками» общую архитектурную концепцию всего дома.
10. Обустройство чердачного пространства своими руками в жилую зону. Можно сделать детскую комнату, гостиную, бильярдную и т.д.

Зачем необходимо утепление

Из школьного курса физики всем известно, что теплый воздух поднимается вверх. Именно поэтому основное количество тепловых потерь здания происходит через перекрытие последнего этажа или пирог кровли. При возведении дома необходимо рассчитывать не только исходя из стоимости материалов, но учитывать и дальнейшие затраты на эксплуатацию частного дама, которые утепление существенно снизит. Итак, как утеплить чердак?

Чтобы правильно утеплить конструкции чердака, необходимо разобраться, в каких случаях требуется принятие дополнительных мер. При утеплении своими руками вся ответственность возлагается на владельца, поэтому нужно тщательно изучить вопрос.

Варианты установки балок чердака в зависимости от его типа

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Почему строят дома с совмещенными кровлями?

В актуализированных в 2010-2013 гг. редакциях нормативных документов по тепловой защите зданий и по проектированию кровель не установлено никаких требований и никаких рекомендации по устройству чердаков. При этом исключение требований к чердакам из новых нормативных документов произошло не умышленно, а по недосмотру вышестоящих органов и в связи с тем, что изменения поручают вносить неспециализированным научно-исследовательским организациям. Естественно, неспециализированные организации не знают особенностей проектирования чердаков в многоквартирных домах.

Актуальность проблемы заключается в том, что чрезмерно экономные заказчики, пользуясь прорехами в обновляемой нормативной базе, вообще отказываются от чердаков на многоквартирных жилых домах и заставляют проектные организации проектировать жилые дома с совмещенной кровлей, имеющей очень низкие эксплуатационные качества. Проектировщики не могут отказаться от таких решений заказчика, так как в новой нормативной документации нет запрета на бесчердачные кровли для многоквартирных жилых домов. Во многих городах строители переходят на строительство многоквартирных домов без чердака, всё чаще это приводит к многочисленным жалобам населения на протечки кровли. Последний наглядный сюжет по центральному Российскому телевидению от 13-14 июля 2013 г. из Новосибирской области, где был сдан в эксплуатацию новый многоэтажный жилой дом без чердака, подтверждает, что крыша без чердака ненадёжна – все квартиры до 1 го этажа промочены, выведена из строя электропроводка, нарушена отделка и повреждена мебель, жильцы в крайней степени возмущения вышли на улицу с протестами.

МНЕНИЕ

Н.В. Дубынин, руководитель отдела архитектуры жилых и общественных зданий ЦНИИЭП жилища

На все запросы по поводу необходимости чердака наш институт уже давно рекомендует его устройство. Однако институт не может по собственному желанию начать актуализацию СП. Для этого необходимо решение инвестора (СРО, НОП или т.п.) о необходимости данной работы, решение Госстроя внести эту работу в план, который утверждается Минрегионом, решение инвестора и Госстроя поручить эту работу институту. Актуализация СП по жилым многоквартирным зданиям в данный момент не поручалась институту.

Прошлую актуализацию СНиП 31-01-2003, а затем его переработку в СП выполняли в ОАО ЦНС без нашего участия. В результате сегодняшний СП не только не приобрел необходимые дополнения, но и потерял многие важные требования (по угловому и сквозному проветриванию и т.п.). Если его актуализация будет поручена институту мы обязательно учтем мнение по необходимости устройства чердаков в жилых зданиях.

Как высчитать расстояние между двутавровыми балками

Если внимательно ознакомится с представленными выше таблицами, то становится понятно, что с увеличением длины пролёта, в первую очередь, необходимо делать увеличение высоты лаги, а не её ширины.

Значение пароизоляции и способы её монтажа

Пароизоляция чердачного перекрытия обеспечивает сохранность деревянного перекрытия. Она продлевает срок эксплуатации кровли, способствует созданию оптимального микроклимата в жилых помещениях, забирая излишнюю влагу, и препятствует потери тепла. Выбирать материал для пароизоляции следует тщательно, без намерений сэкономить.

Пароизоляционный материал имеет разную структуру сторон. С одной стороны шероховатая поверхность впитывающая влагу, другая сторона с плёнкой препятствует проникновению влаги в теплоизоляционный слой.

Пароизоляция укладывается как уже понятно, между потолком и утеплителем в чердачные перекрытия. Используются материалы:

• полиэтилен;
• полипропилен.

Армированные специальной сеткой полотна могут иметь перфорацию. Можно использовать и не перфорированную плёнку, оставляя при укладке зазоры. Армированная плёнка имеет металлизированную поверхность. Стелется плёнка вниз металлизированной поверхностью, чтобы отражать потери тепла.

Слой, состоящий из волокон, впитывает влагу, испаряя её затем естественным путём. Материалы отличаются прочностью, стойкостью к ультрафиолетовым лучам.

Существуют также другие пароизоляционные материалы, которые можно использовать, обустраивая перекрытие чердака по деревянным балкам, пароизоляцией. Это лаки и мастики, асфальтовые, битумные, битумно-кукерсольные. Сегодня такие материалы редко используют, предпочитая нетканые полотна синтетического происхождения. Это так называемые «дышащие мембраны», способные пропускать влагу, воздух, многослойные, однослойные, оснащённые алюминиевой фольгой.

Материал кладут с нахлестом на стену на 20см, крепят степлером, шероховатой стороной вниз.

Видео по теме:

Что нужно для работы с чердачным перекрытием?

После того, как несущие балки установлены, можно приступать к перекрытию чердака. Для этого следует подготовить материалы для формирования чернового настила (доски, плиты ДСП и пр.), гидро- и теплоизоляцию (мембраны, утеплитель, пена и пр.), и материалы для отделки (вагонка, гипсокартон и пр.). Вам также пригодятся стандартные столярные инструменты, рулетка, дрели, шуруповерт, электролобзик, саморезы, гвозди, скобы, уголки, металлические пластины и прочие закрепляющие элементы.

Видео-инструкция

При возведении деревянного перекрытия по балкам важен каждый из этапов работ: от расчетов до ввода в эксплуатацию. В приведенных ниже видео наглядно демонстрируется технология проектирования и возведении кровельных конструкций.

1. Расчет материалов для деревянных перекрытий.

2. Возведение подвального перекрытия по деревянным балкам

3. Возведение межэтажного перекрытия по деревянным балкам.

4. Возведение чердачного перекрытия.

5. Способы усиления деревянных бревен.

6. Монтаж чернового пола перекрытий.

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

• стоимость;
• доступность;
• легкость монтажа;
• климатические условия;
• экологичность;
• противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Коротко о главном

Перекрытия – это не просто пол и потолок. Это конструкция, придающая дому дополнительную жёсткость, улучшающая звукоизоляцию между этажами и позволяющая уменьшить потери тепла. Зная, как подбирать для неё материалы, монтировать несущие балки, выполнять утепление чердака и пола над цоколем, вы сможете построить надёжный и тёплый дом для своей семьи.

Литература

1.  СП 23-101-2004 «Проектирование тепловой защиты зданий»

2.  СП 31-107-2004 «Архитектурно-планировочные решения многоквартирных жилых домов»

3.  Учебник для студентов ВУЗов, обучающихся по специальности «Архитектура», Танаков В.В., 2008 год

4.  СНиП 23-02-2003 «Тепловая защита зданий»

5.  СНиП П-26 76 «Кровли»
