Конструкция #1 – насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

  • пластиковая бутылка с пробкой;
  • пластиковая бутылка без пробки;
  • кусочек пластиковой трубы подходящего диаметра;
  • изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Лепесток клапана

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Готовый клапан

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Воронка

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений

Фото из

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Для использования поршневого насоса поверхностного или погружного типа необходим трубчатый колодец – скважина, которую также можно самостоятельно пробить как абиссинский колодец или пробурить.

Выбор механических помп

При выборе механического насоса следует обратить внимание на целый ряд моментов, связанных с дальнейшей эксплуатацией оборудования. Водяная помпа для бутилированной воды может иметь различия в характеристиках, дизайне, стоимости. При покупке же следует обращать внимание на следующие параметры:

  1. Страна производства. В продаже есть варианты от отечественных и зарубежных изготовителей. Но принципиальной разницы здесь нет, более того, переплачивать за громкое имя бренда в случае с механическими моделями просто бессмысленно.
  2. Объемы перекачиваемой жидкости. Этот параметр будет важен, если планируется использовать оборудование достаточно активно.
  3. Цена. Варьируется она, исключительно исходя из дизайна – по принципу своего устройства все модели абсолютно идентичны.

Практичная и универсальная помпа для бутилированной воды 19 литров ориентирована на домашнее использование, применение в небольшом офисе. Ее можно установить в детском летнем лагере или в местах активного отдыха. Простота и универсальность конструкции позволит избежать скорой поломки и гарантирует продолжительную службу изделия. А легкость использования насоса позволит применять его даже ребенку или пожилому человеку. Прилагать значительные усилия точно не придется. Комфорт в применении – еще одна веская причина для покупки помпы. Регулярный уход продлит срок службы изделия и гарантирует соблюдение требований гигиенической безопасности.

Посмотреть в каталоге

Понадобится

  • Электромотор 775 – первое, что понадобится. Его можно купить на Али Экспресс по ссылке. Либо найти похожий.
    Как сделать водяной насос

  • Фитинг для ПВХ труб. Из него будет сделан корпус насоса.

Как сделать водный маникюр в домашних условиях

Оригинальность окрашенных ногтей всегда притягивала к себе взоры. Уникальность рисунка на ногтях, безусловно, выделит обладательницу, создавая впечатление элегантности и изысканности.

Водный маникюр или роспись ногтей с добавлением воды всегда будет в моде, так как идеально подходит для особых случаев и для повседневного маникюра. Далее читайте о том, как сделать водный маникюр в домашних условиях.

Водный маникюр — краткая история

Искусство водного рисования на ногтях появилось первоначально в Японии и в течении нескольких лет стало одной из маний в маникюре в данном регионе и даже других странах, продолжая набирать все больше и больше поклонников и создавать новые навязчивые идеи в искусстве маникюра.

Затем водный маникюр в короткое время попадает на обложки журналов,  в рекламные объявления, плакаты, даже в кино, быстро распространяясь по всему миру, становится очень популярным видом маникюра, созданы даже его фан-клубы.

Есть два способа создания водного маникюра: капельный, где модели создаются капанием лака для ногтей, или же растяжение, когда модель создается с помощью инструмента.

При капельном способе окраски ногтей рисунок варьируется от цветных лаковых разводов, до сложных форм и рисунков, таких как спирали и геометрические узоры, а при растяжении можно получить простые круглые формы, а также такие рисунки как шары, сердечки, животные, листья, паутина и т.д.

Как сделать водный маникюр в домашних условиях

Водный маникюр не требует использования большого количества инструментов: необходим контейнер, который вы будете заполнять холодной водой (комнатной температуры), лаки для ногтей нужных цветов которые вы хотите комбинировать, и для того чтобы они эффективнее растягивались они должны быть более жидкими, из набора кистей для ногтей необходима иголка или в ее отсутствии можно использовать несколько палочек зубочисток, немного клейкой ленты или скотча.

Также необходим лак для ногтей, который будет использоваться в качестве основы и бесцветный лак, несколько ватных дисков и конечно же, жидкость для снятия лака.

Процедура или последовательность шагов, которой нужно следовать, чтобы сделать водный маникюр, следующая:

1.  Начинают с нанесения основного лака, предпочтение отдается белому цвету. После его высыхания,  нужно обмотать скотчем кожу вокруг ногтя. Это необходимо для того, чтобы когда ноготь будет погружен в воду не испачкать остальную поверхность пальца лаком для ногтей.

2. Подготовив таким образом ноготь, можно начать играть с цветами

Капнем немного лака на поверхность воды в контейнере, но это надо сделать осторожно, так как если капнуть лак с слишком большого расстояния, его инерции хватит для того чтобы он погрузился в воду, а идея состоит в том, чтобы он остался и разошелся по поверхности воды

Можно капнуть желаемое количество лака, но не должно быть двух последовательных капель лака одинакового цвета.  Здесь можно применить воображение, комбинируя желаемые цвета. Можете даже попробовать сделать комбинацию из черного и белого цветов.

3.  Теперь нужно использовать иглу или палочки зубочистки для нанесения рисунка и для смешивания цветов на поверхности воды. Проведите линии, круги или любые другие траектории более или менее сложные. После этой операции, инструмент нужно протереть жидкостью для снятия лака, так как он понадобится далее.

4.  Далее нужно нанести на ноготь то, что получилось на поверхности воды. Нужно погрузить ноготь в воду, держа его параллельно поверхности воды, и удалим избыток лака вокруг пальца с помощью иглы или зубочистки.

Теперь можно вытащить ноготь из воды, снять скотч и остается только восхититься полученным результатом. Процедуру нужно повторить для каждого ногтя, подождать пока все высохнет и нанести последний слой бесцветного лака.

Самодельный велосипед. Часть 5. Финал

Самодельный Велосипед. Часть 1

Самодельный велосипед. Часть 2Самодельный Велосипед. Часть 3Самодельный Велосипед. Часть 4Всем привет! Уже 44! Это очень круто, спасибо!

Прошу прощения за долгое молчание – доделывал новый проект, было напряжённо со свободным временем. Продолжу!)
Самым сложным местом этой рамы оказался педальный узел или кареточный стакан, если угодно. Не сказать, что все остальное было уж очень просто, но вот он прям потребовал внимания. При рисовании эскиза и проектировании я уже подозревал, что придётся попотеть, но решил отложить эти размышления на попозже) Хотя примерную картину в голове изобразил.
С этого узла начиналась вся рама. К нему шли все трубы, он являлся центром композиции. Являл собой символ ☯️ Инь и Ян – этап исходного космогенеза в представлении китайской философии, приобретение наибольшим разделением двух противоположных свойств. Графически обозначается появлением у двух противоположностей двух разных цветов — белого и чёрного. (в нашем случае зеркало и мат) Космогенез в китайской философии — циклическое развёртывание вселенского бытия согласно представлению древнекитайских философов, происходившее по этим представлениям в строго определенном порядке. Состоял из непосредственно стакана, двух пластин и одного кольца. Так как к нему же приходили кольца задних перьев, пластины не опоясывали его, а поддерживали с разных сторон, не симметрично, необходимо было сделать все максимально прочно и составить точную карту сварки – как, что и в какой последовательности. Поэтому решили так: сначала размечаем местоположение пластин, затем выставляем с помощью призм и прихватываем их к стакану, следом надеваем на все это кольцо, прихватываем и только потом, на столе, прижав и зафиксировав, обвариваем, начиная от центра, чтоб избежать искривлений пространства и времени))) Далее уже готовый педальный узел устанавливается в стапель и к нему приваривается подседельная труба. Самое сложное позади, музыку можно сделать громче!)))

Самодельный велосипед. Часть 5. Финал Велосипед, Своими руками, Кастомизация, Самоделки, Творчество, Рукоделие с процессом, Длиннопост, Видео
Самодельный велосипед. Часть 5. Финал Велосипед, Своими руками, Кастомизация, Самоделки, Творчество, Рукоделие с процессом, Длиннопост, Видео
Самодельный велосипед. Часть 5. Финал Велосипед, Своими руками, Кастомизация, Самоделки, Творчество, Рукоделие с процессом, Длиннопост, Видео
Самодельный велосипед. Часть 5. Финал Велосипед, Своими руками, Кастомизация, Самоделки, Творчество, Рукоделие с процессом, Длиннопост, Видео
Самодельный велосипед. Часть 5. Финал Велосипед, Своими руками, Кастомизация, Самоделки, Творчество, Рукоделие с процессом, Длиннопост, Видео

Все ближе и ближе тот момент, когда мы встретимся лицом к лицу. Когда я как будто услышу: «Ну, здравствуй! Это я! Я готов! Открой же ворота! Мне очень надо! У меня же колеса! Там же дорога! Я очень, очень хочу поехать! Ты ведь для этого меня сделал?!» И я обязательно открою, когда пойму, что он готов. И буду с легкой грустью и отцовской гордостью смотреть ему вслед, смотреть как он уезжает.

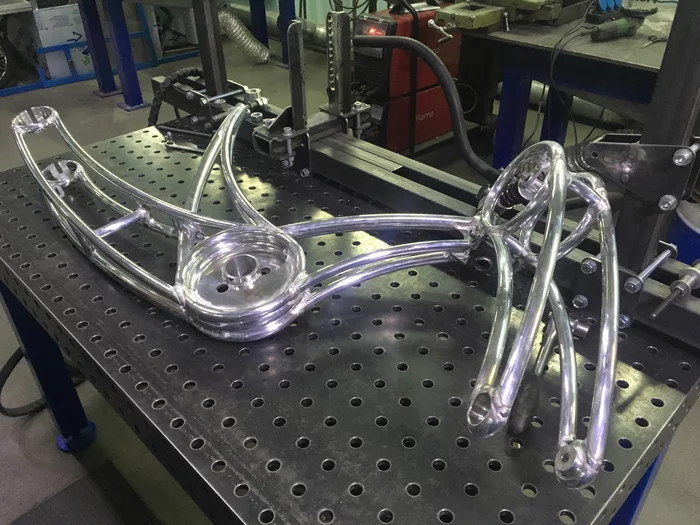

Это будет чуть позже, а пока мы вместе ловим плоскости, прижимаем, прихватываем, сверлим отверстия в трубах в местах сопряжений, ведь конструкция не должна быть герметичной, замкнутой. При сварке необходимо, чтоб горячий воздух имел возможность выйти наружу, иначе не всегда получается замкнуть шов. В последний момент, воздух может вырваться наружу через расплавленный метал и шов будет испорчен.

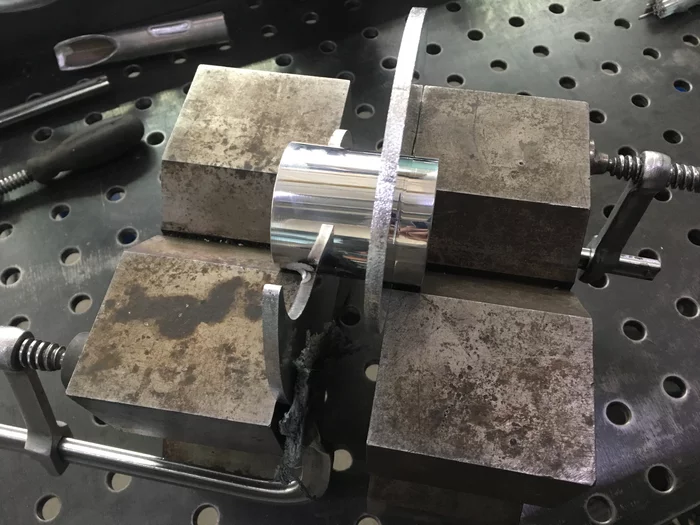

Элемент за элементом. Выставляем и прихватываем. Сразу обваривая только те места, куда потом не подлезть. Полностью рама обваривается в самом конце, так её почти не ведёт. И не все подряд, а в последовательности. С одной стороны, сразу же с другой. Потом переходим в другое место, чтоб дать возможность остыть. Например: верхняя труба к рулевому стакану, справа и сразу слева. Потом дропауты. Правый снизу и тут же левый снизу. Такой вот принцип.
