Как подключить насос к отоплению, как сделать монтаж и врезку, подключение насоса в систему отопления, фото и видео инструкции

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет

Подключение насоса к электрической сети — виды насосов и этапы подключения


Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали.

Особенности конструкции

Насос желательно устанавливать для обогрева помещений в частном доме, когда радиаторы в разных комнатах могут прогреваться неравномерно. Он обеспечивает быстрое передвижение теплоносителя и помогает создать приемлемый микроклимат в помещении. От него будет зависеть эффективная работа всех элементов.

Можно модернизировать конструкцию, установив в нее насос или соорудить новый трубопровод с большим сечением. Однако, последний способ является более затратным. Оборудование будет поддерживать постоянное движение горячей жидкости по трубам. Это позволяет сэкономить около 20-30% затрат энергии для поддержания системы. Жидкость быстрее перемещается по трубам попадает в котел не холодной. Поэтому времени на ее подогрев нужно затратить меньше.

Вмонтированная конструкция в жилом помещенииВмонтированная конструкция в жилом помещенииhttps://avatars.mds.yandex.net

Бывают ситуации, когда люди устанавливают открытую систему, в которой теплоноситель течет самотеком. Основным недостатком таких системы является малая длина трассы и расход большого количества энергии на подогрев. Насос с помощью лопаток на колесе выталкивает жидкость дальше по трубам. Это позволяет за короткий промежуток времени создать приемлемый микроклимат в помещении. Регулировать температуру жидкости в радиаторах можно с помощью изменения температуры нагрева воды в котле или изменения ее скорости движения. Во многих конструкциях предусмотрено три режима скоростей.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Комплект скважинного насоса

Давайте посмотрим, на встречаемый (рекомендуемый) комплект погружного скважинного насоса. Обычно в этот комплект входит:


Приведенная комплектация скважинного насоса максимальная и характерна не для всех производителей насосов для скважин. Блок автоматики (система управления) и гидроакамулятор могут не входить в комплект и их потребность определяется схемой водоснабжения дома. В самом простом варианте, скважинный насос комплектуется только электрическим кабелем для подключения.

Понимая это, рассмотрим три варианта подключения скважинного насоса.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

4-8-300x231.jpgНа рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.


Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Способ 1 – схема, как установить насос в систему отопления на обратке.

В большинстве случаев используют именно эту схему. Здесь установка центробежного насоса в систему отопления производится на обратный трубопровод (между теплогенератором и расширительным баком), по которому остывшая жидкость возвращается в котел. К преимуществам варианта относят длительный срок службы прибора, поскольку остывший теплоноситель не оказывает агрессивного воздействия на узлы и детали.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.


Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.


Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.




Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.


Схема подключения циркуляционного насоса в систему отопления – основные правила установки

Для повышения КПД отопительные системы дополнительно оснащаются циркуляционными насосами. Чтобы ожидаемый эффект действительно был достигнут, его необходимо установить по всем правилам.

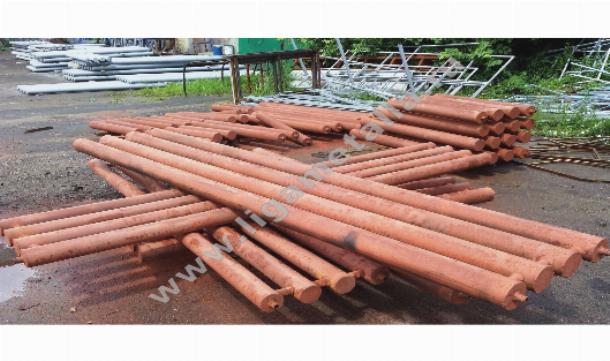

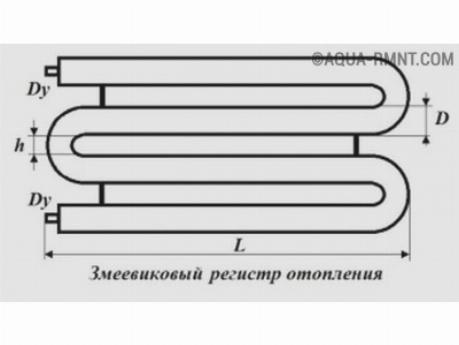

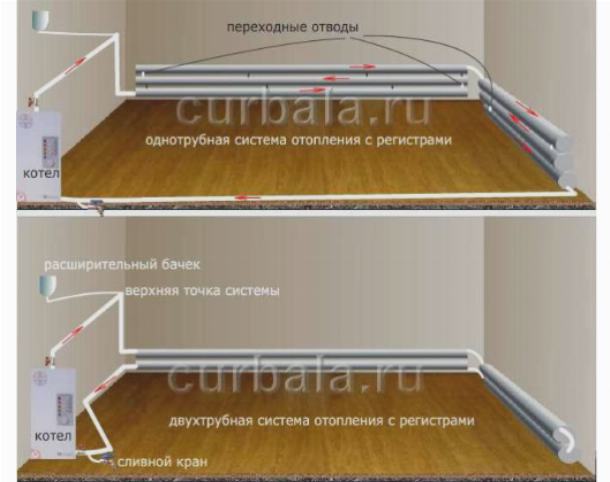

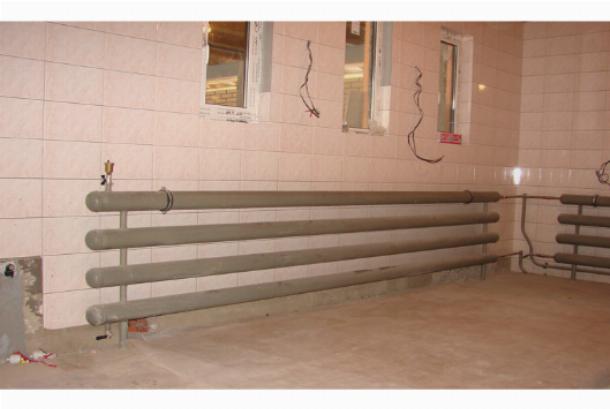

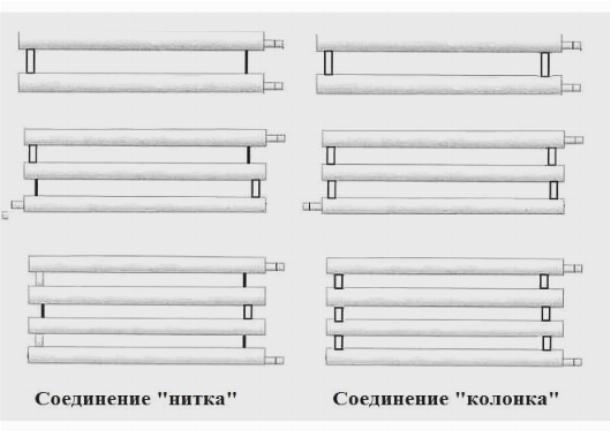

Регистры отопления из профильной трубы

Представляю самодельную струбцину (вайму) из трубы 20×40 мм.
В инете ничего подобного не нашел, вот и решил показать. Хотя может и баян).

Струбцина из профильной трубы.

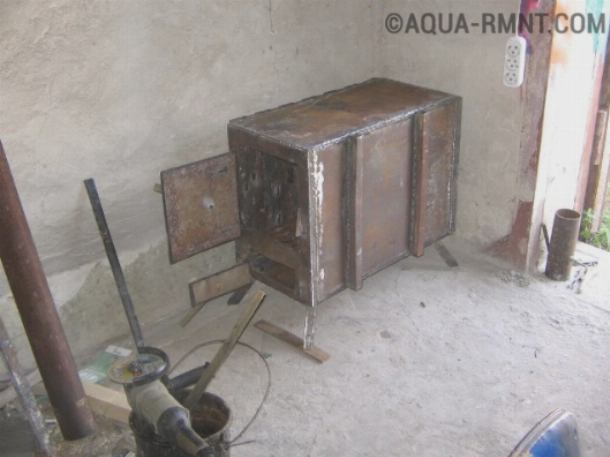

В 5 минут постараюсь рассказать как сделана печь, как работает, какие есть маленькие ньюансы.

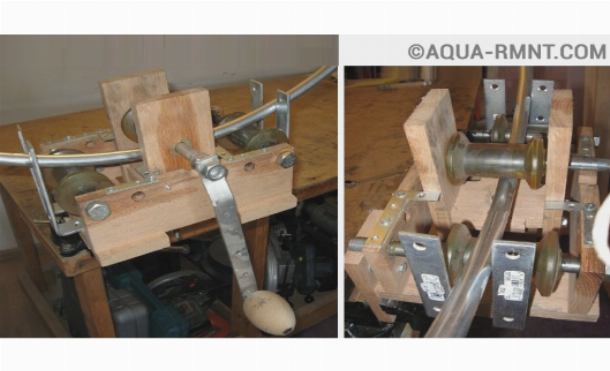

Самоделки своими руками в домашних условиях.

Сделать отопление своими руками в доме можно достаточно легко, учитывая разнообразие применяемых на данный момент материалов и технологий.

Буржуйка самостоятельно, Буржуйка в гараже — самодельная — stove with his hands.

В разделе нашего сайта вы увидите все о радиаторах и их разновидностях.

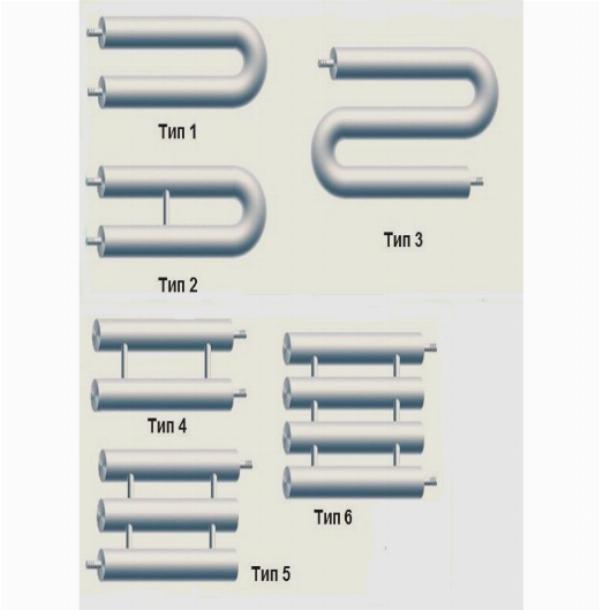

wpid-registry-otoplenia-iz-profilnoj.jpg wpid-registry-otoplenia-iz-profilnoj-0.jpg wpid-registry-otoplenia-iz-profilnoj-1.jpg wpid-registry-otoplenia-iz-profilnoj-2.jpg wpid-registry-otoplenia-iz-profilnoj-3.jpg wpid-registry-otoplenia-iz-profilnoj-4.jpg wpid-registry-otoplenia-iz-profilnoj-5.jpg wpid-registry-otoplenia-iz-profilnoj-6.jpg wpid-registry-otoplenia-iz-profilnoj-7.jpg
