Фундамент УШП (утепленная шведская плита): что такое, плюсы и минусы, схема

Что такое фундамент утепленная шведская плита (УШП)? Преимущества и недостатки данного вида основания. Конструкция плиты и технология изготовления своими руками.

УШП: за и против

При упоминании слова «фундамент» большинство застройщиков представляет простое бетонное основание, выполненное в виде плиты или ленты. Но многие слышали и про такой тип фундамента, в котором все необходимые коммуникации  проведены заранее, а само основание является  идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая расходы на отопление и делая ваш дом  комфортным и энергосберегающим.

Такое основание для дома называется «утеплённая шведская плита». Мнения о месте происхождения этой технологии  разнятся, но эксперты едины в одном – по сравнению с обычным, фундамент по технологии УШП является более энергоэффективным и функциональным основанием для возведения современного дома. Рассмотрим плюсы и минусы фундамента УШП.

Основа конструкции

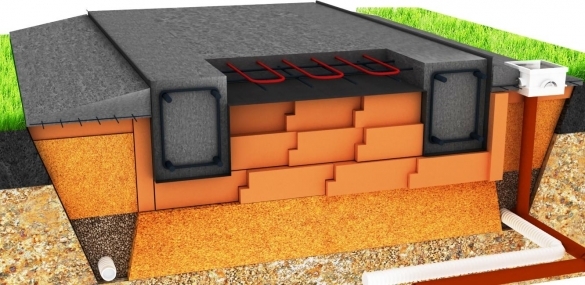

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.

Этапы возведения конструкции утепленной шведской плиты УШП:

1. Подготовка основания материка (работа экскаватора);
2. Формирование отводных дренажных каналов;
3. Монтаж заземления;
4. Монтаж дренажной системы;
5. Подготовка основания под плиту (песчаная подушка);
6. Установка опалубки;
7. Монтаж канализационных труб, входа воды;
8. Укладка утеплителя под плиту;
9. Монтаж труб теплого пола;
10. Армирование основания плиты;
11. Заливка бетона;
12. Затирка бетона.

Первое что необходимо сделать при начале укладки фундамента — это запроектировать будущий дом и произвести расчёт фундамента. Его несущие свойства, толщину несущих балок, армирование, места размещения смотровых колодцев для отвода воды и пр.

Также при подготовке необходимо завести на участок песок, щебень. Оплачивать стоимость работы экскаватора за простой накладно.

А еще УШП подходила для выбранного мною типа отопления

Еще одна причина, по которой я выбрал УШП, — мое желание отапливать дом только теплыми полами. Я считаю такой тип отопления более эффективным, комфортным и экологичным, чем радиаторное.

Кроме того, я изначально планировал использовать в качестве источника отопления тепловой насос. Это аппарат, который забирает тепло из земли ниже уровня промерзания. На такой глубине температура грунта всегда положительная — примерно +6 °C.

Тепловой насос действует по принципу холодильника: в нем тоже есть испаритель, компрессор, конденсатор и хладагент — фреон. Только схема работает в обратную сторону. Холодильник забирает тепло из продуктов внутри камеры и перенаправляет тепловую энергию наружу, а насос как бы высасывает тепло из земли и направляет его в систему отопления дома. При этом наибольшую эффективность насос показывает как раз при отоплении теплыми полами — в систему отопления можно подавать воду температурой всего +30…35 °C. В случае с радиаторами — не менее +70 °C. Главная же загвоздка с этими аппаратами заключается в том, что, в отличие от холодильников, их не производят массово, а цена начинается от нескольких сотен тысяч рублей и доходит до нескольких миллионов, в зависимости от производителя и мощности.

В итоге я не стал устанавливать тепловой насос: выбился из бюджета. Сейчас отапливаю дом электричеством по ночному тарифу: с 23:00 до 07:00 грею буферную тысячелитровую емкость с водой до +90 °C и использую ее в течение дня в системе теплых полов. Но в будущем все-таки хочу поставить и насос.

Геотермальный тепловой насос на «Яндекс-маркете» — 1,5 млн рублей Принцип работы геотермального теплового насоса. Источник: Промэлектроавтоматика

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Большие мансардные фермы могут быть составными, для удобства транспортировки

Фермы бывают самых разнообразных и причудливых форм.  Более того,  мансардные и полумансардные этажи так же чаще всего реализуются через фермы.  В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Установленные фермы.Там где 1.5 этажа — использованы мансардные фермы.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Монтаж фермы краном

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен.  Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус).  Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка.  То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Обратите внимание на толщину контр обрешетки

Касательно кровельных покрытий.  В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.),  мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

Фальцевая кровля — очень популярный вариант

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы  деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

Сфера применения

Строительство зданий на основе из УШП широко распространенно в Эстонии.

Наибольшую популярность УШП может получить:
[flat_ab id=”33″]

• на территориях с суровым климатом (за исключением районов вечной мерзлоты);
• в местах близкого расположения к поверхности грунтовых вод;
• при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
• на слабых грунтах.

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

•  Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;

• По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);

•  Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;

•  При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;

•  Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации  затруднён.

Преимущества технологии УШП

На фундамент УШП уходит много утеплителя, однако он обходится дешевле бетона и земляных работ, которые потребуются для рытья ленты МЗЛФ. Технология обладает достоинствами:

• минимальный расход материала для опалубки;
• гарантированная заливка монолита в один день;
• упрощение схем армирования, снижение трудоемкости;
• теплый + черновой пол по умолчанию;
• подведенные коммуникации;
• готовая утепленная отмостка + дренаж;
• возведение коттеджа на любых почвах без ограничений по стеновым, кровельным материалам и технологиям строительства;
• энергосбережение в процессе эксплуатации;
• отсутствие деформационных швов (только при одинаковой этажности).

Шведская плита изготавливается за две недели максимум, что гораздо быстрее МЗЛФ, но немного дольше сборного ростверка по сваям, который пригоден только для срубов, «каркасников», фахверка, щитовых, панельных построек.

Состав фундамента УШП

В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Монтаж системы заземления;

На этапе монтажа необязательно, но желательно позаботится об этом. Пока существует котлован, нужно вбить контур заземления примерно под отмосткой, сделать вывод к основанию плиты. Позже не придется возвращаться к этому вопросу. Вывод лучше предусмотреть со сторону где пойдет электрический ввод кабельной линии. Для чего необходимо будет оставить закладную в бетоне под ввод.

Что такое УШП

Этот тип базы для строительства дома представляет собой монолитный фундамент низкого заложения. Основное его отличие от обычной плиты в том, что в УШП заранее устанавливаются все необходимые коммуникации, а именно:

• Система водяного тёплого пола;
• Система водопровода и канализации;
• Система электроснабжения.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Для каких грунтов подходит УШП

При решении использовать как фундамент по технологии УШП, следует учесть, что технологическая сложность его изготовления значительно превосходит другие виды плитных фундаментов.
Перед началом монтажа настоятельно рекомендуется:

• Составить детальный проект как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
• Необходимо строго придерживаться технологии и последовательности строительства;
• ​Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

Делаем песчаную подушку под УШП;

Необходимо сформировать деформационную подушку из песка или песчано-гравийной смеси. Песок также необходимо укладывать слоями по 150-200 мм и обязательно уплотнять тяжелой виброплитой в 4-5 проходов. Контролируем уровень засыпки и выравниваем в «0».

Важно! Песок должен быть влажный и без органических примесей.

Обзор материалов и инструментов

При создании шведской плиты своими руками понадобятся следующие ресурсы:

• среднефракционный песок,
• щебенка,
• геотекстиль,
• 10-сантиметровый экструзионный пенополистирол;
• трубы для дренажа,
• доски для опалубки,
• арматурные прутья и вязальная проволока для их объединения;
• трубопроводы для водяного теплого пола и инженерных коммуникаций;
• монтажные хомуты из нейлона.

Также нужно подготовить рабочие инструменты:

• лопаты – штыковые и совковые,
• нивелир,
• тачку,
• шуруповерт,
• болгарку,
• нож и ножовку,
• виброплиту,
• бетономешалку,
• глубинный вибратор,
• кельму.

Работы производятся в сезонной защитной одежде.

Установка опалубки;

Еще раз размечаем углы дома, проверяем диагонали. На подготовленную подушку укладываем плотный полиэтилен или другую гидроизоляцию. Устанавливаем опалубку по периметру. Верх опалубки проверяем по уровню. Далее будет проще заливать бетон. Опалубку делаем очень качественно и закрепляем распорками почаще. Лучше потратить день на укрепление чем потом переделывать, когда бетон разопрет её.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Коротко о главном

Рассмотрев, что такое УШП в строительстве, можно прийти к заключению, что высокая функциональность и надёжность эксплуатации конструкции обеспечивается строгим соблюдением технологии возведения, подбором качественных материалов и тщательными подготовительными работами.

Как показывает практика, одномоментные затраты на её обустройство ниже, чем у дорогостоящего плитного фундамента. Это связано с использованием меньшего объёма бетона при заливке. При этом следует учитывать экономию на частично обустроенных инженерных коммуникациях, а также существенное снижение теплопотерь всего здания.

Если владелец дома имеет возможность изначально затратить определённое количество средств для их экономии в будущем, то однозначно стоит вложиться в возведение УШП.

Полезное видео

Предлагаем посмотреть видео по теме статьи:

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур.

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

УШП для каркасных домов

Утепленная шведская плита идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол будут сведены к минимуму. Это просто находка для каркасных домов, которые имеют низкую теплоемкость. В данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркаснику быстро остыть.

С помощью методических материалов  FORUMHOUSE вы сможете  самостоятельно рассчитать толщину утеплителя, бетона, подушки и прочих частей УШП под различные типы домов.

Монтаж труб канализации.

Да трубы канализации лучше всего устанавливать после опалубки. С привязкой к её стенкам и углам. Где необходимо проложить Канализационные трубы и трубы для ввода воды делается углубление в песчаной подушке с уклоном 1 – 2% и укладываем выходы канализации закрывая их заглушками. Здесь очень важно сделать всё по размерам, указанным в чертежах. Иначе придется потом устанавливать унитаз посередине комнаты))).

Неплохо предусмотреть установку трапов если в этом есть необходимость.

Трубы засыпаем песком и трамбуем легкой плитой (60-80 кг).

Укладка утеплителя;

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.

В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.

Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.

После формирования основания из ППС необходимо связать армирующий пояс.

Монтаж УШП – предварительный этап

Утепленную шведскую плиту можно назвать продвинутым вариантом обычного плитного фундамента, но, как и любой фундамент, плита УШП требует специальной предварительной подготовки. На какие моменты заказчику необходимо смотреть до заливки, объясняет главный инженер компании «Фундаментально.рф» Владимир Сидоров:

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Что контролировать при монтаже

При прокладке коммуникаций в данном типе основания для дома следует обратить пристальное внимание на соответствие проектных решений тому, как ведутся работы на строительной площадке.

Тут важно всё:

• Соблюдение диаметров арматуры и труб тёплого пола;
•  Марка используемых материалов;
• Вертикальные и горизонтальные привязки при прокладке коммуникаций;
• Отсутствие повреждений коммуникаций в процессе проведения работ по монтажу и бетонированию.

Все характеристики используемых материалов определяются проектом на основании расчетов для конкретного дома и участка. Это касается и инженерии, и строительной части. Несоблюдение этих параметров может привести к необратимым дефектам фундамента и заложенных в нём коммуникаций.

Таким образом, для строительства утеплённой шведской плиты необходимо решить целый комплекс разнообразных задач, требующих обширных знаний, качественных материалов и высокой квалификации исполнителей. Но в итоге это позволит вам стать обладателем современного, энергоэффективного, а главное – комфортного дома вашей мечты.

На FORUMHOUSE вы сможете больше узнать об опыте эксплуатации утеплённой шведской плиты, найдете ответы на все вопросы, связанные с расчётом, строительством и монтажом УШП. Предлагаем вам увлекательную историю  строительства дома со стенами из несъемной опалубки на немецком варианте УШП. И посмотрите наше видео о том, как в УШП производится утепление и закладка коммуникаций.

Готовимся к заливке бетона;

Если у нас большой дом и необходимо залить много кубиков бетона, то бетононасос в помощь.

Необходимо учитывать, что около 1 куб. м. уйдет в утиль (для основания беседки или еще куда). И плюс необходимо заказать с запасом лучше приготовить место куда слить остаток, чем доливать 1 куб. м. когда он застынет.

Также при заливке необходимо запастись глубинным вибратором и виброрейкой. Не помешает и затирочная машина (вертолет). Когда начнут лить бетон будет поздно искать это все в аренду.
