Дымоход для частного дома: виды, нормативы, установка

Правильная установка дымохода — необходимое условие для нормального функционирования камина, печки или котла. В данной статье указаны основные правила монтажа и принципы расчета, применяемые при проектировании и установке дымоходов.

Правила обустройства

Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:

• При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
• Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
• Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.

Существуют нормы, выдвигаемые при монтажных работах в зависимости от типа используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может вызвать множество нарушений, которые сказываются на качестве работы теплогенератора. Неправильная подборка устройства может привести к перегреву перекрытий, недостаточная тяга приводит к оседанию сажи, а негерметичная сборка приводит к задымлению помещения.

Завоз материалов

Всю работу по установке печи и дымохода решил делать сам во время отпуска. А перед этим он принялся рассчитывать – как точно вывести дымоход через стену, и какой тип дымохода выбрать.

Ещё оставалась проблема – как привезти печь, она ведь весит 100 кг? После долгих сомнений Хищный Мышь решил всё делать один. В магазине, при покупке, её помогли загрузить в Шевроле-Ниву. А на даче он её сам выгрузил, донёс без посторенней помощи и установил в доме.

За печью и трубами он ездил 2 раза. Сначала купил печь и все необходимые комплектующие для дымохода. А затем ему пришлось купить подставку под печь, стекло для печи. Для дымохода купил: трубы, переходники, тройник, стенной проходник, термоизоляционный наполнитель – вату, крепёж к стене и оголовок. Всё металлическое, что он купил, было из нержавейки.

Походив по рынку, и сравнив цены, Хищный Мышь решил не брать малюсенький металлический отражатель размером 0,5м – 1м за 500 рублей, а приобрёл 2 оцинкованных листа размером 2м – 1м за 560 рублей каждый. Это ему хватило на защиту стены от тепла печки, на пол под печь и ещё осталось для покрытия крыши у колодца.

Переход с кирпичной трубы на одинарную стальную трубу и «сэндвич»: как это делается

Русская печь, внутри которой потрескивают дрова, — символ добрых семейных традиций и уюта. Мастера своего дела передавали искусство кладки печных труб из кирпича новым поколениям. Современные строительные материалы и технологи обеспечивают возможность устанавливать дымоходы, способные противостоять коррозии. Так, например, когда возникает необходимость замены верхней части дымоотводной конструкции, выполняют переход с кирпичной трубы на сэндвич.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Разновидности

начинается с выбора разновидности труб, оптимально подходящих для конкретных условий. В продаже представлены следующие разновидности:

Одноконтурные

Так называемые моно-трубы состоят из одного слоя легированного стального сплава, толщина слоя которого составляет около 0,5 мм, а рабочая температура 500 градусов.

Сфера применения таких труб ограничена, их монтаж возможен лишь внутри помещения, так как из-за отсутствия утепляющего слоя одноконтурный дымоход промерзает в зимний период, способствует оседанию конденсата и сажи на внутренних стенках.

Одноконтурные дымоходные трубы из легированной стали

Сэндвич-трубы

В строительной терминологии они также известны как термосистемы, двух- или трехслойные трубы с утеплителем, проложенным между слоями стали. Рабочая температура двухконтурной трубы для дымохода стального сплава до 850 градусов.

Для термоизоляции такого дымохода используются утеплители на основе минеральной ваты, в частности, базальтовое волокно. Они защищают сэндвич-трубы от образования конденсата, а также удерживают тепло внутри, снижая расход топлива.

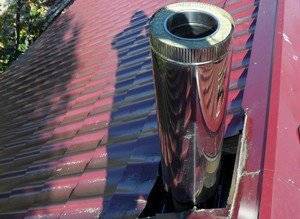

Сэндвич-труба для дымохода

Для большинства районов России профессиональные строители рекомендуют применение двухконтурных сэндвич-труб. Они незаменимы, если по проекту запланирован внешний монтаж с выходом через стену.

Однако, запомните, что из нержавейки устанавливается после вывода дымохода на улицу, а не сразу к вводному патрубку отопительного прибора.

Основные функции дымохода

• Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
• Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
• И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Установка внешней части трубы

Внешний может быть собран из других материалов. Переход «сэндвич» трубы в наружную часть собирается с учетом используемых деталей. Главное правило, которое необходимо соблюдать — каждый стык должен быть полностью герметичен. Дым имеет свойство просачиваться в любую щель, что чревато негативными последствиями.

Если продукты горения не будут полностью выводиться за пределы помещения, то это негативно отразится на здоровье всех жильцов. Дым также будет негативно влиять и на состояние дома, оказывая свое разрушающее воздействие на все элементы, с которыми будет вступать во взаимодействие.

«Сэндвич» на кирпичную трубу является одним из наиболее частых видов стыка. Это неудивительно, учитывая, что такой внешний дымоход обладает наилучшей долговечностью и прост в проектировке и возведении. Кирпич хорошо защищен от разрушающего атмосферного воздействия и приспособлен к работе с высокими температурами. Сейчас речь идет именно о термостойком кирпиче, который используется в строительстве каминов, печей и дымоходов.

Основные технические характеристики дымохода

Диаметр

Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров – высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

Материал

На сегодняшний день у потребителя есть много вариантов при выборе системы дымоотведения:

• классический вариант труб, выложенных из кирпича;
• аналоги из керамики;
• модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

Что такое неправильный дымоход

Исправить допущенные при сооружении дымохода ошибки очень сложно и дорого, а порой вообще невозможно без демонтажа старой системы. Приведем примеры наиболее распространенных ошибок и их последствий:

• Применение материалов, не предназначенных для сооружения дымоходов. Так, для газовых котлов недопустимо использование кирпича: кислота, содержащаяся в продуктах горения, разрушит его в течение нескольких лет. Нельзя также применять асбестоцементные трубы: при нагревании они разрушаются. Пластик также не выдерживает высокой температуры.
• Ошибки при выборе диаметра трубы и расчетах высоты дымохода грозят отсутствием нормальной тяги и низким КПД системы.
• Чрезмерные нагрузки на основание дымохода могут стать причиной его разрушения.
• Слабая теплоизоляция — причина образования конденсата и возгорания близко расположенных материалов.

Устройство основания

Перед тем как поставить печь в бане, нужно решить, делать ли под неё прочное бетонное основание. Это зависит от нескольких факторов: от состояния существующего пола, от материала, из которого он сделан, от того, будет ли печь обкладываться кирпичом:

Расчёт веса печи для выбора основания

Стандартный настил из доски-сороковки по лагам, уложенным с шагом до 1 метра, выдержит нагрузку до 700 кг. Поэтому при желании обойтись без бетонного фундамента перед тем, как установить печку в бане, нужно убедиться в том, что её вес не превышает указанного значения.

Как правило, металлические конструкции гораздо легче, но в расчёт принимается не только их вес, но и вся сопутствующая нагрузка. А именно:

К внешним габаритам печи прибавляют 5-10 см в каждую сторону для создания воздушного зазора между кирпичом и металлическим корпусом, и получают периметр облицовки. Так как кладка обычно ведётся в полкирпича, рассчитывают его количество, необходимое на один ряд, разделив периметр на длину кирпича (25 см).

Затем высчитывают количество рядов кладки до нужной высоты, разделив её на 7 см (6,5 см – высота кирпича + 0,5 см – толщина шва).

Полученные результаты перемножают и получают количество кирпича, необходимое для кладки. Вес одного кирпича около 4 кг. Умножаем количество кирпича на его вес, прибавляем вес раствора и получаем общую массу облицовки.

Осталось сложить вес печи, бака, каменки, дымохода и теплового экрана вместе. Если общая масса не превышает 700 кг, дополнительное основание можно не делать. Если же она выше, придётся возводить фундамент под печь в бане: как правильно сделать самому такое основание, будет описано ниже.

Подготовка деревянного основания

Перед монтажом печи площадь пола, выделенную под её установку, отделывают жаростойкими материалами. Её облицовывают керамогранитом или искусственным камнем либо закрывают листовым огнеупорным материалом и прикручивают сверху лист железа.

Монтаж

Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
3. Обязательно использование ППУ при пересечении крыши или стены.
4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.

Как монтировать:

• Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
• Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

Сэндвич трубы

К недостаткам подобных конструкций можно отнести высокую стоимость, малый срок службы и недостаточная герметизация печной трубы на крыше. При изменении температур, внутренние части могут смещаться друг относительно друга, что приводит к разгерметизации обшивки, а это может стать причиной возгорания. Производители гарантируют, что сандвич дымоходы могут прослужить до 10 лет.

Как собирать сэндвич: по дыму или конденсату

Важный момент – это выбор способа сборки дымохода. Особенно вопрос актуален, если говорить про монтаж промышленных дымоходов.

Итак, существует два базовых типа – сборка по конденсату или дыму. Мы однозначно рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Не забываем, что установка дымохода проходит снизу от теплогенератора вверх.

При сборке по конденсату влага стекает вниз по внутренней стенке, не оседает на трубе, накапливая сажу и разъедая стенки. Также важным моментом при сборке по конденсату является то, что влага не попадает в теплоизоляционный слой сэндвич-дымохода, тем не самым не разрушая его. Срок службы труб из нержавеющей стали тем самым повышается.

Тип печи или котла	Средняя температура сгорания в ℃	Толщина сэндвич трубы в мм
Газовые	60	25
Газовые конденсационные	110-180	25
Дизельные	150-250	25
Газопоршневые	450-600	50
Твердотопливные	400-700	50-100
Дровяные	300-600	50-100

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

• Сборка конструкции осуществляется снизу вверх.
• Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
• На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
• Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
• Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

• Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
• Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
• Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
• Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб. Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала. Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Проверка системы

Перед первым запуском нужно проверить тягу в топке. Для этого достаточно поместить туда влажную руку. Если ощущается лёгкое дуновение, можно разжечь огонь. При правильно установленном дымоходе в помещении не появится дым или неприятный запах горелого.

Почему именно сэндвич?

Дымоходы, за которыми закрепилось название «сэндвич», представляют собой трубу из нержавеющей стали, обмотанную базальтовой ватой и помещенную в защитно-декоративный металлический кожух. Последний в большинстве случаев также изготавливается из нержавейки, но при желании в продаже можно найти как более дорогой вариант — с медным или алюминиевым кожухом, так и более дешевый — с покрытием из оцинкованной стали.

Установка сэндвич трубы оправдана несколькими выгодами:

Схема устройства сэндвич трубы.

1. Монтаж и демонтаж дымохода производится достаточно просто и в кратчайшие сроки.
2. Помимо труб и отводов у производителя можно заказать абсолютно любой элемент, который только может понадобиться при устройстве дымохода — от тройника с конденсатосборником до кронштейна и разделки.
3. Сечение канала имеет оптимальную для дымохода круглую форму, а стенки являются идеально гладкими.
4. Сэндвич-дымоход имеет компактные размеры и эффектный внешний вид.
5. Качественное утепление обеспечивает хорошую тягу и минимизирует образование конденсата.

Для владельцев каменных печей и каминов, работающих на дровах и на угле, производители предлагают сэндвичи из жаропрочной (выдерживает температуры до 1000°C) и кислотоупорной нержавейки увеличенной толщины.

Инструкция по кладке из кирпича

Пожалуй, самый традиционный вариант дымохода. Такой вариант используют в качестве внешнего кожуха, но такие трубы мы рекомендуем обязательно гильзовать трубой из нержавеющей стали.

Особенности материала:

• Устойчив к предельно высоким температурам. Современный шамотный кирпич без труда держит даже 1000 градусов по Цельсию.
• Материал отлично вбирает и отдает тепло, аккумулирует его.

Особенности кирпичной трубы: основные минусы

Это сложность сбора такой тяжелой конструкции, если проводить сборку самостоятельно. Высокая стоимость – это один из самых дорогих вариантов. А также:

• Наличие вихревых потоков. Увы, без профессионального вмешательства нет возможности избежать резких углов в конечном варианте. А это не так или иначе будет сказываться на выход продуктов горения, он будет замедлен. Часть из них будет копиться внутри.
• Кирпичный дымоход, не гильзованный трубами из нержавеющей стали, будет впитывать конденсат, из-за которого внутренние стенки дымохода будут слущиваться, что в итоге приведет к куче шлама на дне. Постепенно конденсат доберется до наружней стороны, что проявляется разводами.
• Это очень тяжелая и габаритная система, которая потребует не просто платформы, а полноценного отдельного фундамента, проектируемого еще на этапе разработки проекта дома.

Выбор материала и приготовление раствора

На данный момент на рынке представлены несколько типов кирпичей. Красный – это наиболее усредненный вариант. Обожженный, как его принято называть, подходит в качестве материала под дымоход, но нельзя сказать, что это лучший выбор. Лучше выбрать темный образец, который еще принято называть пережженным. Он наиболее огнеупорен и долговечен, предназначен для именно таких задач.

А вот розовый цвет кирпича говорит о том, что при его производстве не применялась сильная термическая обработка.

Для раствора подойдет смесь глины и речного песка. Можно добавить цемент. Важно выбрать чистую смесь, без примесей и мелкого сора. При выборе глины ориентируйтесь на ту, которая добывалась на значительной глубине более двух метров.

Пропорции два к одному, песка больше, соответственно. И помните, что перед работой смесь замачивают на двое суток. Лишь в этом случае будет достигнута верная консистенция.

Порядок кладки основных частей

Первым этапом необходимо выложить насадную трубу. Это небольшой элемент, расположившийся сразу над отопительной или печной системой. Высота небольшая, 5-6 кирпичей будет вполне достаточно. Используется обычная прямоугольная форма.

Далее устанавливается распушка, утолщенная часть. Она выкладывается постепенным приростом диаметра с шагом в полкирпича. Ее обычные габариты 600 на 450 мм. И сразу за ней начинается основная труба, вплоть до шейки, на финише устанавливают колпак или зонт.

Видео описание

Внимательнее рассмотреть и изучить всю конструкцию можно по видео:

Источник

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

• Защита от попадания в трубу осадков и мусора
• Защита от птиц (они могут устроить в трубе гнездо)
• Усиление тяги
• Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Металлические дымоходы для печей — выбор и правила установки

Эта статья поможет определиться, с выбором металлического дымохода для печи. Подобрать оптимальный вариант, для конкретных условий и бюджета.

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Дымоходы из нержавеющей стали

На сегодняшний день они являются самым оптимальным вариантом. Легкая и прочная конструкция, не требующая фундамента, благодаря своему относительно небольшому весу. Металлические трубы должны быть из нержавеющей стали с содержанием хрома от 13% и более.

Особенности эксплуатации

Металлические дымоходы, обладая массой несомненных преимуществ, нуждаются в повышенном внимании как при сборке, так и при эксплуатации:

1. Нельзя располагать их вблизи других инженерных коммуникаций, таких как электропроводка или водопроводная система.
2. Перед началом монтажных работ внутренние продольные швы труб необходимо покрыть специальным герметиком, поскольку они находятся в условиях перепада температуры, что постепенно ослабляет стыковочные кромки.
3. При чистке труб из нержавейки лучше не использовать традиционные металлические шары с проволочным «ежом». От их воздействия портится зеркальная внутренняя поверхность, вследствие чего затрудняется отвод конденсата в накопители. Лучше выбирать щётку из синтетических материалов.

Особенности перехода сэндвич трубы в перекрытиях

По размерам такая конструкция должна превышать толщину перекрытия не меньше чем на 70 мм. Именно такие параметры позволяют обеспечить качественную защиту перекрытия от возгорания

При этом нужно уделить особое внимание качеству крепления короба

Важно чтобы патрубок, вмонтированный в короб, не имел стыков. Перед непосредственной установкой разделительного короба своими руками нужно правильно выполнить разметку

Проделывать отверстие в перекрытие можно только в том случае если известны размеры короба и правильно расположен патрубок в нём.

После того как короб с патрубком будет установлен, выполняют его качественную изоляцию. С этой целью лучше использовать базальтовые маты с фольгированной основой. Также изоляции подлежит отверстие, проделанное в перекрытии. Для этого используется минеральная вата или другой теплоизоляционный материал, не подверженный возгоранию.
