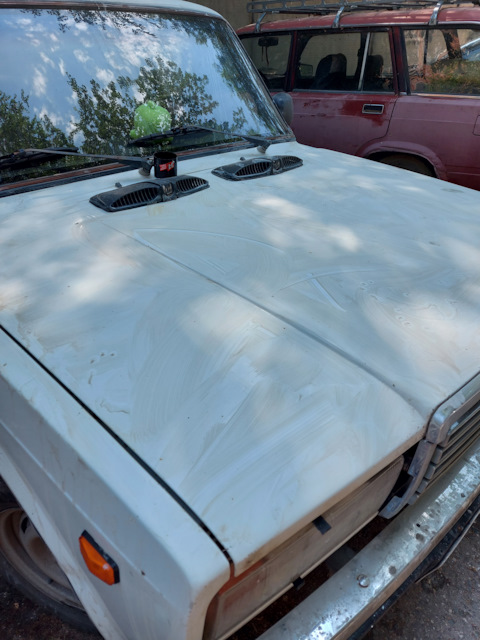

Компрессор слабоват . Получилось полосами. Но ничего страшного перетрется.

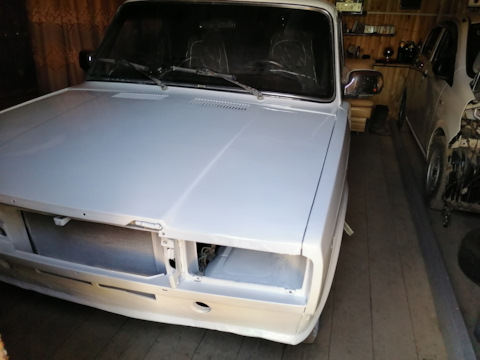

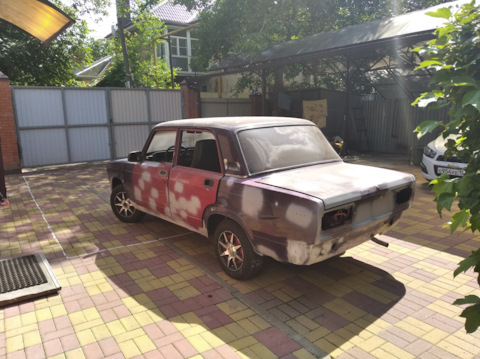

Машину покрасили, после чего она была поставлена в гараж для дальнейшей сборки. Заранее были подготовлены фары, бампера, решетка радиатора и остальные кузовные детали и элементы салона для установки.…

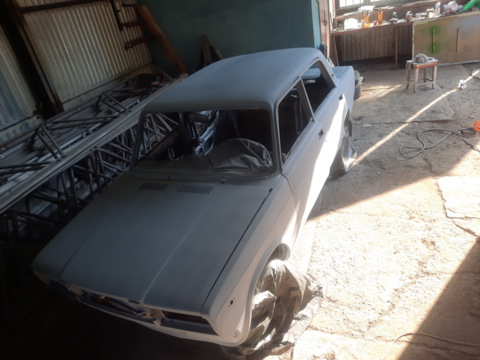

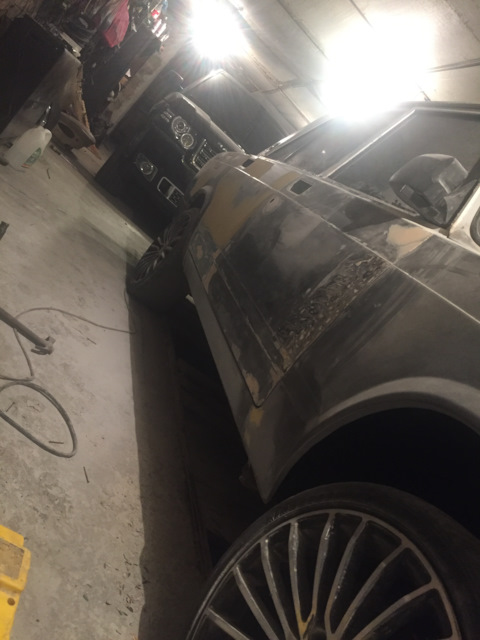

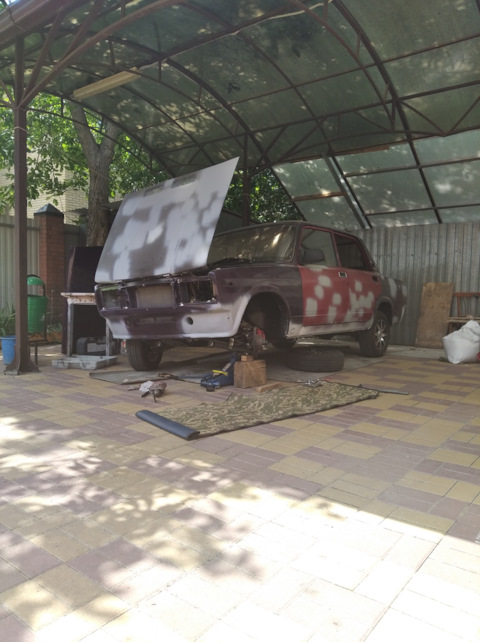

Все места требующие покраски были зачищены и частично покрыты шпатлевкой

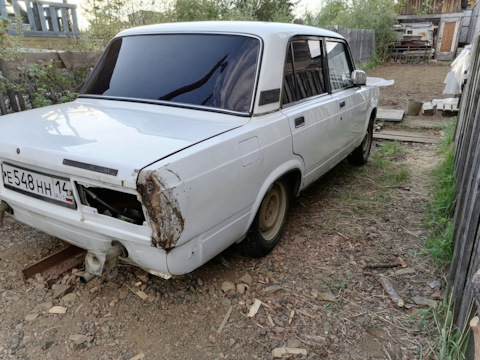

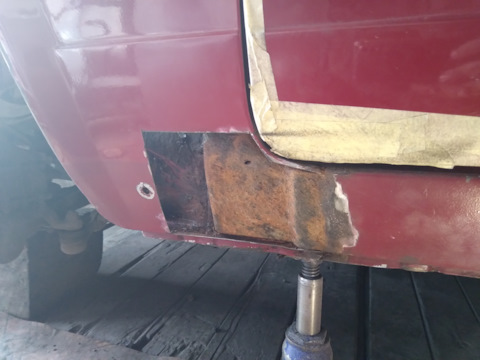

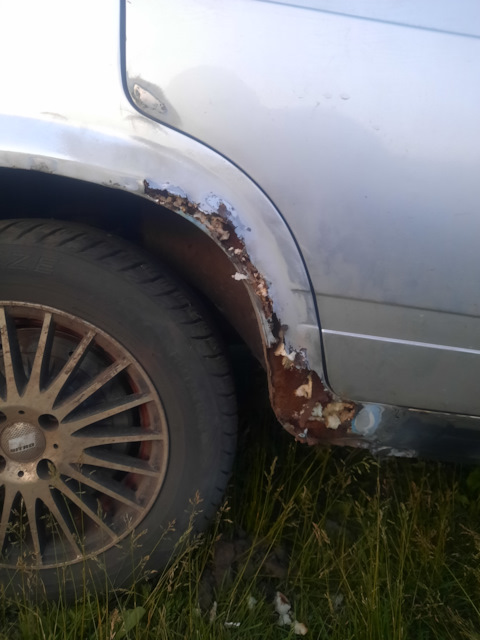

При помощи домкрата вытянули заднее правое крыло и заварили дыры

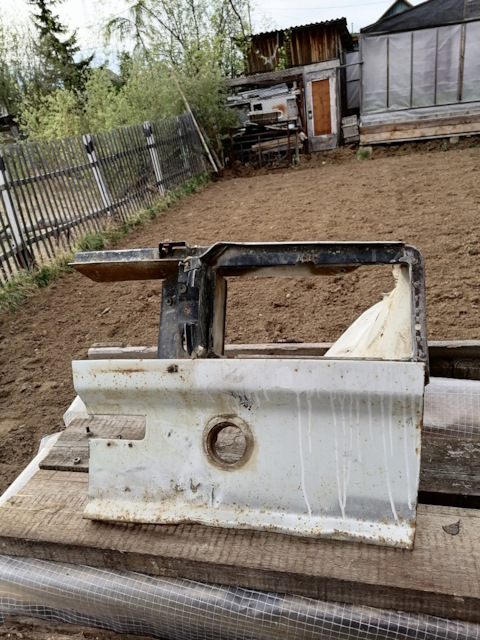

Купили новое крыло, срезали нужную часть морды с донора и подготовили к установке. Далее приварили кузовные детали к машине

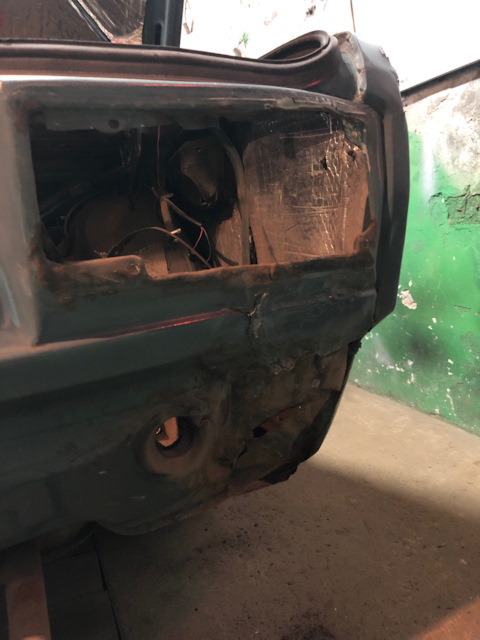

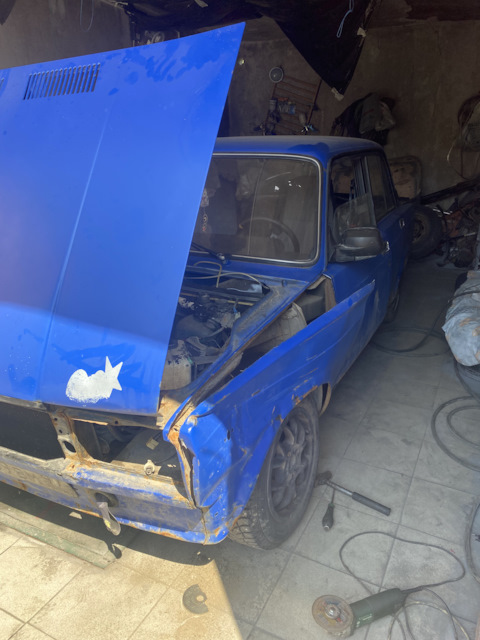

Была отпилена часть морды и установлен домкрат для вытяжки

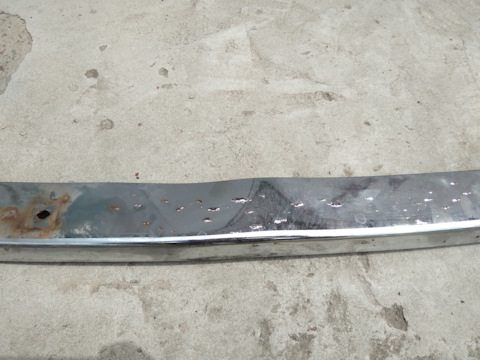

Передний бампер полностью заводской. Решил обновить его внешний вид.Заводская хромированная накладка от возраста и эксплуатации имела повреждение и пятна коррозии.Вообще эти накладки расходный матер…


Долгое отсутствие записей в бортовом журнале моего авто не говорит о том что автомобиль продан или т.п.Автомобиль находился на частичном кузовном ремонте. За долгие годы эксплуатации накопилось много…

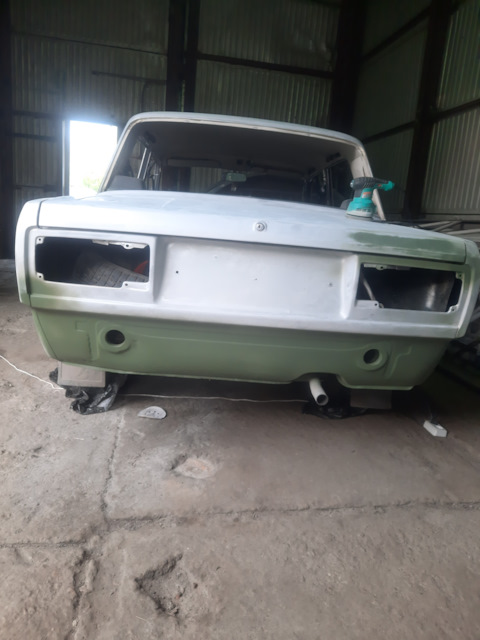

Промежуточные работы. Грунтовка эпоксидным грунтом.


Потихоньку идёт малярка а я собираю мелочевки. без шумные замки от Приор Уплотнительный резинки от Bmw x5 . Капот аллигатор Петли от багажника bmw e36


Я придерживаюсь мнения, что конопушки идут рыжим девушкам, но не машинам! Избавляемся от рыжиков традиционным способом.1) пемолюкс2) губки3) водичкаВ последнее время машина приобретает за зиму в…


Поменяли правый порог.Левый соединитель порога с полом.Правое крылоЗадние аркиДалее полный окрас


Давно хотел поменять заднее крыло, почти пол года оно лежало в яме, все руки не доходили.Фартук задний решил менять не целиком, т.к качество нового железа оставляет желать лучшего.Когда отпи…


Пока идут зап.части для мотора я решил чуть поработать с кузовом, т.к пороги которые я переварил почти 2 года назад стали облазить и внутрянка тоже.снял я двери, зачистил пороги, ну и тут опять начало…


При медленном повороте руля, не важно, на месте или в движении — что-то хрустело спереди слева! Долго думали, что же это, и решили разобрать и проверить! Рычаги нижние ставили новые, пружины, сайлен…


Машина восстанавливается, но до финала ещё очень далеко.Главное, когда разобрал и видел каждый день эти дырки в полу – они казались мелкими пустяки, даже и подумать не мог, что ремонт будет таким гло…


Решили красить машину с баллонов, но всё таки перед закупкой кучи баллончиков, дабы не потратить деньги зря — решили купить один баллончик фирмы Автон, и попробовать покрасить багажник, проверить как…


Получилось все-таки попасть к мастеру, именно к тому, кто делает хорошо. Это длилось долгих 4 месяца, ибо очередь бесконечная.Что я могу сказать? Машина оказалась на порядок гнилее, чем я думал, да и…


Я не стал постить сюда чужие фото из открытых источников, что бы случайно не нарушить ничьих авторских прав. При желании в интернете любой может найти фото сегодняшнего наводнения в Керчи и кучу объяв…

Первая Предыдущие Следующие Последняя

Характеристика кузова ВАЗ 2107

Кузов ВАЗ 2107 имеет не только схожие со всеми классическими моделями ВАЗ контуры, но и ряд характерных черт.

Размеры кузова

Кузов ВАЗ 2107 имеет следующие размеры:

  • длина — 412,6 см;
  • ширина — 162,0 см;
  • высота — 143,5 см.
Габариты ВАЗ 2107

Кузов ВАЗ 2107 имеет габариты 412,6х162,0х143,5 см

Масса кузова

Различают массу чистого кузова и массу кузова с оборудованием и пассажирами. Эти параметры для ВАЗ 2107 составляют:

  • масса чистого кузова — 287 кг;
  • снаряжённая масса (со всем оборудованием и материалами) — 1030 кг;
  • полная масса (со всем оборудованием, материалами и пассажирами) — 1430 кг.

Расположение номера кузова

Кузов любого автомобиля имеет свой номер. Табличка с данными кузова ВАЗ 2107 находится под капотом на нижней полке коробки воздухопритока.

Табличка с номером кузова ВАЗ 2107

Табличка с номером кузова ВАЗ 2107 находится под капотом на нижней полке коробки воздухопритока

На этой же табличке указаны данные о модели двигателя, массе кузова и комплектации автомобиля, а рядом с табличкой выбит VIN код.

Основные и дополнительные элементы кузова

Выделяют основные и дополнительные элементы кузова. К основным элементам относят:

  • переднюю часть (передок);
  • заднюю часть (задок);
  • крылья;
  • крышу;
  • капот.

К дополнительным элементам кузова ВАЗ 2107 относятся зеркала, накладки (молдинги) и некоторые другие детали. Все они изготовлены из пластика, а не из металла.

Зеркала

Зеркала призваны обеспечить водителю полный контроль над дорожной обстановкой. Они часто повреждаются, так как выходят за габариты кузова и при неосторожном вождении могут задевать различные препятствия.

Мой горький опыт первого вождения, когда мне было 17 лет, связан как раз с зеркалами. Сколько я же их перебил, когда пытался въехать или выехать из гаража. Постепенно я научился аккуратно ездить. Боковые зеркала оставались целыми и невредимыми, даже при парковке на задней скорости между двумя близко стоящими автомобилями.

Боковые зеркала ВАЗ 2107 крепятся на резиновую прокладку и фиксируются на дверной стойке винтами. По современным меркам штатные зеркала семёрки не отличаются удачной конструкцией. Поэтому их часто дорабатывают, улучшая внешний вид, повышая функциональность и увеличивая угол обзора. Часть пространства вокруг ВАЗ 2107 (так называемая мёртвая зона) остаётся для водителя невидимой. Для минимизации этой зоны на зеркала дополнительно устанавливают сферические элементы, существенно расширяющие обзор.

Боковое зеркало ВАЗ 2107

Боковое зеркало ВАЗ 2107 крепится через резиновую прокладку к дверной стойке автомобиля

Жители северных областей нередко проводят тюнинг зеркал с подогревом. Для установки системы используется самоклеящаяся греющая плёнка. Она реализуется в свободном доступе. Поставить её можно и своими руками, достаточно вооружиться отвёрткой, линейкой, проводами и малярным скотчем.

Молдинги

Пластиковые накладки на пороги называют молдингами. Владельцы ВАЗ 2107 обычно устанавливают их самостоятельно. Сделать это довольно просто — не требуется особых навыков и специальных инструментов. Молдинги выполняют исключительно декоративные функции. Некоторые умельцы изготавливают их своими руками, сооружая нечто вроде обвеса. Однако гораздо проще подобрать готовые накладки в магазине или оставить штатные декоративные вставки.

Молдинги должны соответствовать ряду требований.

  1. Молдинги не должны быть сделаны из очень жёсткого, такого как стеклопластик, материала. В противном случае они могут потрескаться.
  2. Материал молдингов должен выдерживать температурные перепады и быть инертным к воздействию химических реагентов, которыми зимой посыпают дороги.
  3. Желательно приобретать молдинги от известного производителя.
  4. Между молдингом и порогом не должно оставаться щелей, иначе пороги могут подвергнуться коррозии.

Идеальным вариантом являются молдинги, изготовленные из ударостойкой синтетической смолы.

Накладки на пороги ВАЗ 2107

Накладки на пороги автомобиля называются молдингами

Фотогалерея: ВАЗ 2107 в новом кузове

На мой взгляд, ВАЗ 2107 — одна из лучших моделей отечественного автопрома, наряду с ВАЗ 2106. Доказательством этому является повсеместная эксплуатация машины в наши дни, когда с момента последнего выпуска «семёрки» прошло уже больше 6 лет. Фишкой этого седана является прочный, трудно убиваемый кузов, хотя он и не покрыт оцинковкой.

Как произвести кузовной ремонт Ваз 2107 и исправить геометрию своими руками


Как произвести кузовной ремонт Ваз 2107 должны знать все владельцы этого автомобиля со стажем. По крайней мере, это даст немалые преимущества, можно будет неплохо сэкономить на услугах в СТО и существенно продлить срок эксплуатации автомобиля. Кузовной ремонт Ваз 2107 своими руками подразумевает несколько операций, и все они направлены на улучшения и модернизацию металлического остова машины.

Полезно будет знать, что на Ваз 2107 ремонт кузова охватывает такие основные положения, как устранение перекосов и других деформаций кузова, исправление деформаций кузовных деталей, сварочные ремонтные работы, замена приварных элементов и так далее.

Адреса автосервисов

Палец

Использовать карту

Отечественное производство сегодня движется вперед относительно своего уровня развития и продолжает совершенствоваться с каждым годом. Эти старания приводят к более комфортному управлению автомобилем и получением большего удовольствия от езды. Стоит отдельным словом упомянуть внешний вид автомобилей, который в отечественных производителей типа ВАЗ очень поменялся за последние 10 лет. Эти изменения стали больше косметическими, нежели радикальными, но посодействовали видимым улучшениям. Но существуют способы самостоятельно влиять на внешний вид практически любого автомобиля, одним из которых является процедура его покраски. Сегодня мы детально раскроем эту тему и сделаем это на примере автомобиля ВАЗ 2107.

Ремонт кузова ВАЗ 2107

Технологию кузовного ремонта знают практически все владельцы ВАЗ 2107 со стажем. Это позволяет им сэкономить на услугах СТО и продлить срок службы кузова. Ремонт предполагает проведение ряда мероприятий по улучшению и модернизации остова.

Для кузовных работ потребуются следующие инструменты.

  1. Зубило с острым наконечником.
  2. Болгарка.
  3. Струбцина или клещи для фиксации новых деталей перед сваркой или креплением болтами.
    Клещи-струбцина

    При проведении сварочных кузовных работ используются клещи-струбцина

  4. Набор отвёрток и гаечных ключей.
  5. Ножницы по металлу.
  6. Дрель.
  7. Рихтовочные молотки.
  8. Сварочный аппарат.
    Газосварочный аппарат

    При ремонте кузова потребуется газосварочный аппарат

Установка на ВАЗ 2107 пластиковых крыльев

Основная задача крыльев — защита салона от попадания грязи и камней через открытое стекло при движении. Кроме этого, они улучшают аэродинамику. Именно крылья многих автомобилей наиболее часто подвергаются рестайлингу и приобретают более обтекаемую форму. Крылья ВАЗ 2107 являются элементом кузова и подразумевают наличие арочного выреза для колеса. На кузов они крепятся с помощью сварки. Иногда для снижения массы автомобиля передние металлические крылья меняются на пластиковые. Более того, пластик не подвержен коррозии. С другой стороны, пластиковые крылья менее прочные и могут разрушиться при столкновении.

Тюнингованное пластиковое крыло ВАЗ 2107

Пластиковые крылья позволят заметно уменьшить массу ВАЗ 2107

Приобрести пластиковое крыло для ВАЗ 2107 несложно. Сделать это можно даже через интернет-магазин с доставкой на дом. Перед установкой нужно сначала снять металлическое крыло. Для этого необходимо:

  1. Острым зубилом отсоединить крыло в местах сварки.
  2. Вытащить крыло.
  3. Болгаркой зачистить остатки крыла и сварки, оставшиеся на кузове.
Снятие крыла с ВАЗ 2107

Металлическое крыло снимается с ВАЗ 2107 с помощью зубила

Для установки пластикового крыла нужно выполнить следующие действия.

  1. Нанести на места стыков пластикового крыла с кузовом слой специальной автомобильной шпаклёвки.
  2. Закрепить пластиковое крыло болтами.
  3. Дождаться застывания шпаклёвки.
  4. Снять с крыла болты крепления.
  5. Убрать с краёв крыла излишки шпаклёвки, выдавленные при креплении.
  6. Смазать крыло слоем гравитона и ламината.
  7. Зашпаклевать всю конструкцию и покрасить в цвет кузова.

Видео: замена переднего крыла ВАЗ 2107

Я бы не рекомендовал ставить пластиковое крыло. Да, оно позволяет облегчить кузов, но при малейшем столкновении автомобиля с другими машинами придётся заново менять деталь. На многих японских, корейских и китайских автомобилях как раз установлены такие пластиковые детали. Любая незначительная авария вынуждает владельца заказывать дорогостоящий ремонт.

Сварка кузова ВАЗ 2107

Обычно повреждения кузова ВАЗ 2107 связаны с коррозией или являются следствием аварии. В этих случаях оптимально производить сварку углекислотным полуавтоматом, использующим для соединения отдельных элементов проволоку. Электродную сварку применять не рекомендуют, так как сделать качественный шов на кузове с её помощью практически невозможно. Более того, электродами можно прожечь насквозь тонкие листы металла, а сам аппарат имеет большие размеры и не позволяет работать в труднодоступных местах.

Ремонт порогов

Восстановление порогов рекомендуется начинать с осмотра дверных петель. Если двери провисли, то установить правильный зазор будет крайне сложно. Восстанавливать изъеденный ржавчиной старый порог тоже нецелесообразно — лучше сразу заменить его на новый. Работы при этом рекомендуют выполнять в следующем порядке.

  1. Срезать болгаркой или зубилом наружную часть порога.
    Срезка наружной части порога

    Наружная часть порога срезается болгаркой

  2. Удалить усилитель порога — широкую металлическую пластину с отверстиями посередине.
  3. Зачистить болгаркой поверхности, которые будут свариваться.
  4. Проверить на соответствие новый усилитель порога. При необходимости обрезать его.
    Усилитель порога ВАЗ 2107

    Усилитель порога ВАЗ 2107 можно изготовить самостоятельно

Усилитель порога можно изготовить самостоятельно из металлической полосы. В нём нужно обязательно проделать дыры посередине ленты закалённым сверлом через каждые 7 см. Зафиксировать деталь перед сваркой можно струбциной или зажимами.

При сварке порога необходимо выполнить следующие действия.

  1. Приварить усилитель двумя параллельными швами — сначала снизу, потом сверху.
  2. Тщательно зачистить сварные швы до зеркального блеска с помощью болгарки.
  3. Примерить наружную часть порога. При несоответствии — подрезать или подогнуть.
  4. С нового порога удалить транспортировочный грунт.
  5. Покрыть порог изнутри кислотным или эпоксидным составом.
  6. Закрепить порог саморезами.
  7. Навесить двери.
  8. Проверить величину зазора.

Новый порог должен находиться строго в дверной дуге, нигде не выступать и не утопать. После внимательного осмотра зазора начинают сварку наружной части порога, делая это от средней стойки в обе стороны. Затем порог грунтуется и красится в цвет кузова.

Видео: замена порогов и ремонт стойки ВАЗ 2107

Мой шурин — кузовщик. Он всегда советовал мне и знакомым обращать внимание на пороги. «Помните, машина гниёт отседа», — закуривая сигарету во время передышки, говорил Вадим, показывая жёлтым пальцем на нижнюю часть дверей. Я в этом убедился на опыте эксплуатации «семёрки», когда ремонтировал кузов. Пороги были гнилые полностью, хотя остальные зоны остались не тронутыми коррозией.

Ремонт днища кузова

Днище кузова больше других элементов подвергается агрессивному влиянию внешней среды и механическим повреждениям. Заметное влияние на его износ оказывает и плохое состояние дорог. Поэтому днище часто приходится полностью переваривать. Это можно сделать и самостоятельно — потребуется лишь смотровая яма или эстакада и хорошее освещение для осмотра днища. Из инструментов понадобятся:

  • газосварка или полуавтоматический сварочный аппарат;
  • ножницы по металлу;
  • болгарка;
  • рихтовочные молотки.

Крайне важно найти листовой металл оптимальной толщины — тонкое железо чувствительно к температуре (потребуется газосварка), а толстое сложно обрабатывать.

Днище восстанавливается следующим образом.

  1. Все проблемные места пола очищаются от грязи и ржавчины болгаркой.
  2. Вырезаются металлические латки.
  3. Латки фиксируются в нужных местах и привариваются.
    Металлическая латка на днище кузова ВАЗ 2107

    Металлическая латка на днище кузова ВАЗ 2107 должна быть приварена по всему периметру

  4. Швы зачищаются и покрываются антикорозийным составом.

Замена крыши кузова ВАЗ 2107

Обычно после аварии с переворачиванием машины требуется замена крыши. Это также необходимо в случае серьёзного нарушения геометрии кузова и при сильных коррозийных повреждениях металла. Работы выполняются в следующем порядке.

  1. Демонтируются накладки сточных желобов, стёкла и обивка крыши.
  2. Крыша вырубается по периметру с отступом 8 мм от края панели. Потолок режется по изгибам его соединения с панелями рамок лобового и заднего проёмов. Рубка осуществляется и по боковым панелям.
    Схема рубки крыши ВАЗ 2107

    При замене крыша ВАЗ 2107 вырезается по периметру с отступом 8 мм от края панели

  3. Элементы кузова в местах соединений зачищаются и рихтуются.
  4. Из листа металла после примерки вырезается новая крыша.
  5. Новая крыша крепится контактной сваркой с шагом 50 мм.
  6. Газосваркой привариваются боковые панели.

Видео: замена крыши ВАЗ 2107

Замена лонжеронов

В местах соединения с рулевым механизмом, поперечиной балки и креплениями стабилизатора поперечной устойчивости лонжероны ВАЗ 2107 довольно слабы и часто выходят из строя. Не помогают даже предусмотренные в этих узлах усилители. Из-за плохого состояния дорог на лонжеронах образуются трещины, чаще всего в местах болтовых соединений. Любая трещина на лонжероне — повод для срочного ремонта. Лонжероны восстанавливают с внутренней стороны, добраться к которой можно только со стороны брызговика. Работы проводятся в следующем порядке.

  1. Высверливают несколько точек для сварки. Количество точек зависит от размера повреждённого участка.
  2. Вырезают повреждённую часть болгаркой.
  3. Для обеспечения доступа к внутренней стороне трещины удаляют усилитель вместе с пластиной.
  4. Устанавливают новую усилительную пластину и аккуратно проваривают по всему периметру.
  5. Места сварки обрабатывают антикоррозионным составом.

В критических случаях передний лонжерон меняют целиком. К таким случаям относят одновременный выход из строя шпильки и балки.

Замена лонжерона ВАЗ 2107

Замена лонжерона ВАЗ 2107 подразумевает обязательное использование усилительной пластины

Замена лонжерона осуществляется следующим образом.

  1. Разбирается подвеска, ослабляются её крепления.
  2. Демонтируется масляный фильтр и штаны выхлопной системы.
    Штаны выхлопной системы ВАЗ 2107

    При замене лонжерона ВАЗ 2107 нужно демонтировать штаны выхлопной системы

  3. С балки сбивается ось нижнего рычага.
  4. Отрезается повреждённая часть лонжерона.
    Повреждённая часть лонжерона

    Повреждённая часть лонжерона вырезается болгаркой

  5. Новая деталь подрезается под размеры и заваривается внахлёст.

Видео: замена и ремонт лонжеронов

Облицовочная панель (фартук) и передний бампер

Облицовочная панель или передний фартук на «семерке» играет больше роль декоративную. Но кроме придания стильного внешнего вида, фартук еще дает немало пользы. В частности, благодаря ему во время дождя вода не летит прямо на лобовое стекло, а отсекается этим элементом.

Фартук расположен прямо под бампером и представляет собой гибкий щиток, служащий также для предотвращения порчи передка автомобиля от брызг из-под колес.

Данный конструктивный элемент кузова имеет специальные отверстия под кронштейны переднего бампера и решетку радиатора (последняя крепится на него). Фартук из-за своего «экстремального» расположения (внизу и спереди) становится уязвим к ударам и коррозии. Соединяется с кузовом посредством точечной сварки.

Конструкция фартука «семерки» должна быть продумана тщательным образом, отвечать форме и геометрии всего кузова автомобиля, иначе на большой скорости его просто вырвет. Кроме того, несоблюдение геометрии и конструкции приведет к повышенному расходу топлива на высокой скорости.

Цена на передний фартук для Ваз 2107 в отдельности начинается от 600 рублей. Деталь может быть разного качества изготовления, иметь другую окраску и неодинаковые конструктивные особенности.

Передние фартуки, продающиеся как отдельный элемент декора кузова, бывают со специальными креплениями к бамперу. Что касается родных «семеровских», то они свариваются, как и говорилось выше, с кузовом авто.

Задний фартук также обязателен и должен иметь специальные крепежные пластины, обеспечивающие его неподвижное состояние и не дающие ему оторваться в дороге.

Бампер передний

Бампер не только призван удерживать энергию фронтального удара первым, но и играет немалую роль в дизайне экстерьера «семерки». Говоря другими словами, это брус, расположенный впереди и предохраняющий кузов от повреждений при незначительных столкновениях.

Благодаря современным материалам на синтетической основе бамперы стали изготовлять намного легче и красивее, чем они были до этого. Так, изящные бамперы с отогнутыми кромками выполняют одновременно и роль спойлеров, увеличивая прижимную силу авто.

Передний и задний бамперы на Ваз 2107 изготовлены из пластмассы или тонкого металла, имеют накладки из хрома. Крепятся при помощи специальных кронштейнов.

Передний бампер оснащен площадкой для крепления номера и по этой причине шире на 5 см, чем задний.

На сегодняшний день владельцу «семерки» предлагается три варианта бамперов на Ваз 2107: пластиковый, пластиковый с хромированными накладками, с кронштейнами для крепежа. Цена начинается от 600 рублей.

Тюнинг переднего бампера

Модернизация переднего бампера «семерки», прежде всего, подразумевает улучшение внешнего вида. Если говорить откровенно, то заводские бамперы семейства Ваз 2107 смотрятся мягко говоря бутафорски. Никакого зрительного, а еще важнее, качественного функционала, они в себе не несут.

Реализация идеи тюнинга бампера на Ваз 2107 (можно и заднего) заключается в его усилении металлическим профилем Г-образного сечения. Кроме того, чтобы придать более эстетичный внешний вид, деталь передвигается немного от кузова.

Работать нужно со снятыми бамперами. Вот, что нужно сделать:

  • Поставить заранее приготовленный усилительный уголок к бамперу и наметить посадочные отверстия, а затем просверлить их в профиле;
  • Нижняя часть профиля выгибается вперед. Таким образом, создается крепеж для нижнего болта бампера;
  • Сначала крепится на кузов усилитель, затем на него бампер.

В итоге получаем массивный бампер, не боящийся легких и средних ударов и выглядящий внешне намного эффектнее, чем заводской.

Рамка ветрового окна

И для рамки есть несколько вариантов ремонта. Можно заменить всю рамку полностью.

Рамка ветрового окнаРамка ветрового окна

Рамка ветрового окна

Можно заменить только нижнюю её часть.

Рамка ветрового окна (низ)Рамка ветрового окна (низ)

Рамка ветрового окна (низ)

А если сгнил только уголок, то можно заменить только его.

Угол РВОУгол РВО

Угол РВО

Угол рамки ветрового окна разный для 2101-02, для 2103 и 2106 и для 2104-2105, 2107. Из-за угла эти детали разные для семейств этих автомобилей.

Капот ВАЗ 2107

Владельцы ВАЗ 2107 часто дорабатывают капот автомобиля. В первую очередь изменяется упор крышки, сделанный на заводе крайне неудобно. Сначала надо выводить его из фиксатора и только после этого закрывать. На ВАЗ 2106 такой же упор сконструирован гораздо проще и функциональнее.

Установка на капот воздухозаборника

На капот ВАЗ 2107 часто устанавливают воздухозаборник или шноркель, улучшающий внешний вид автомобиля и способствующий охлаждению двигателя. Он монтируется так, чтобы потоки воздуха попадали прямо на воздушный фильтр. Иногда к основному воздухозаборнику устанавливаются дополнительные патрубки, повышающие эффективность охлаждения.

Шноркель обычно изготавливается своими руками. При этом в качестве материала лучше использовать прочный пластик или металл. Монтируется воздухозаборник следующим образом.

  1. В капоте болгаркой прорезается отверстие П-образной формы.
  2. Вырезанная часть капота подгибается для формирования профиля шноркеля.
  3. По краям привариваются треугольные металлические кусочки, закрывающие торцы детали.
  4. Капот шпаклюется и красится в цвет кузова.

При разрезании капота важно не задеть предусмотренные конструкцией рёбра жёсткости. В противном случае прочность кузова заметно снизится.

Воздухозаборник на капоте ВАЗ 2107

Воздухозаборник на капоте ВАЗ 2107 меняет внешний вид авто и улучшает охлаждение двигателя

Замок капота

Иногда автовладельцы дорабатывают замок капота ВАЗ 2107. Если он плохо работает или вышел из строя, механизм демонтируется. Предварительно рекомендуют обвести замок по контуру маркером — это позволит избежать регулировки нового или восстановленного замка. Снимается механизм в следующем порядке.

  1. Открывается капот.
  2. Из своих посадочных мест достаются фиксаторы тросика замка.
  3. Загнутый кончик троса выпрямляется плоскогубцами. Снимается фиксирующая втулка.
  4. Ключом на 10 выкручиваются гайки крепления замка.
  5. Замок снимается со шпилек.
  6. Ставится хорошо смазанный маслом новый замок.

При замене тросика он сначала отсоединяется от ручки рычага. Это делается из салона. Затем тросик вытаскивается из своей оболочки. Сейчас часто тросики продаются в комплекте с оболочкой. В этом случае старый тросик при замене вытаскивается вместе с кожухом.

Наладка и ремонт перекошенных частей кузова

Вначале кузов диагностируется на соответствие общим требованиям:

  • Осматриваются точки крепления мотора, подвески и КПП. Базовые точки – так они называются. Если они в порядке или другими словами, их местонахождение соответствует заводским нормам, управляемость и устойчивость машины будет хорошей;
Все размеры геометрии кузова ваз 2107

Все размеры геометрии кузова ваз 2107

  • Далее внимание надо перенести на каркас, состоящий из отдельных составляющих. Именно к нему (каркасу) крепятся детали под названием оперение.

Правильно отцентрированным кузовом считается тот, на котором все заводские размеры и формы восстановлены идеально. Другими словами, проверяется целостность геометрии кузова, диагностируемая следующим образом:

  • Проверяются параметры зазоров остова и навесных деталей;
  • Проверяются на соответствие конструкция проемов окон;
  • Проверяется обоюдное расположение заводских точек на основании.

Инструмент и приспособления для автомобильных мастерских

Данная книга и призвана помочь специалистам малого автосервиса. В ней рассмотрены приемы качественного обслуживания и ремонта с минимальными затратами (при обеспечении безопасности выполняемых работ) широко распространенных в России автомобилей ВАЗ, ГАЗ, ЗАЗ, Москвич, УАЗ, иномарок разных моделей и лет выпуска

Что выбрать для замены?

Купить сайлент-блоки сегодня можно в любом магазине запчастей. В продаже есть обычные резиновые и разноцветные полиуретановые изделия. Какие лучше?

Полиуретан, по сравнению с резиной, имеет лучшие показатели по механическим свойствам, более стоек к воздействию масла и бензина, лучше переносит низкие температуры, имеет больший ресурс. Из недостатков пользователи, оставившие отзывы, отмечают высокую стоимость, некоторые трудности при монтаже и излишнюю жесткость.

Характеристики полиуретана и резины

Да, подвеска с полиуретановыми втулками становится несколько жестче. Зато, рулевое управление становиться острее – это из-за различия в свойствах резины и полиуретана. Более точно подобрать сайлент-блоки по жесткости помогает из цвет. Единого стандарта здесь нет, но производители придерживаются вот таких правил: — в самые жесткие сайлент-блоки добавляют красный краситель; — средние окрашивают в синий или зеленый цвета; — самые мягкие окрашены в желтый или оранжевый цвет.

Кроме цвета очень важно выбрать качественные изделия, а их выпускают надежные и проверенные временем производители. Найти таких с помощью Интернет проблем не составит.

Средние по жесткости сайлент-блоки

Покраска кузова ВАЗ 2107

Со временем заводское лакокрасочное покрытие теряет свой первоначальный вид из-за химических и механических воздействий внешней среды и перестаёт защищать неоцинкованный металл кузова ВАЗ 2107. Начинается коррозия. Повреждённые участки нужно оперативно зашпаклевать и покрасить. Наиболее быстро краска сходит с дверей, порогов и крыльев — на эти элементы кузова окружающая среда воздействует максимально интенсивно.

Подготовка кузова к покраске производится в определённом порядке.

  1. Снимаются дополнительные элементы кузова (бамперы, решётка радиатора, фары).
  2. Кузов тщательно отмывается от пыли и грязи.
  3. Отслоившаяся краска удаляется шпателем или щёткой.
    Участок кузова с отслоившейся краской

    Участки с отслоившейся краской зачищаются шпателем и щёткой

  4. Проводится мокрое шлифование абразивным составом. Если же место сильно повреждено коррозией, покрытие зачищается до металла.
  5. Кузов моется и сушится сжатым воздухом.

Сам процесс покраски осуществляется следующим образом.

  1. На поверхность кузова наносится обезжириватель (Б1 или «Уайт-спирит»).
    Растворитель «Уайт-спирит»

    Перед покраской поверхность кузова обрабатывается обезжиривателем

  2. Стыки и сварные швы обрабатываются специальной мастикой.
  3. Кузовные детали, которые не будут окрашиваться, закрываются малярным скотчем или полиэтиленовой плёнкой.
    Закрытие кузовных деталей полиэтиленовой плёнкой

    Кузовные детали, которые не нужно окрашивать, закрываются малярным скотчем или полиэтиленовой плёнкой

  4. Поверхность кузова грунтуется составом ВЛ-023 или ГФ-073.
  5. После высыхания грунта проводится мокрое шлифование поверхности абразивным составом.
  6. Поверхность кузова моется, обдувается и сушится.
  7. На кузов наносится автоэмаль подходящего цвета.
    Покраска ВАЗ 2107 автоэмалью

    Автомобильная эмаль наносится на предварительно обработанную и сухую поверхность кузова

Перед использованием желательно смешать автоэмаль с катализатором ДГУ-70 и разбавить малеиновым ангидридом.

Суровый климат и плохое состояние отечественных дорог оказывают заметное влияние на лакокрасочное покрытие практически всех автомобилей. Не является исключением и ВАЗ 2107, кузов которого требует постоянного ухода и обслуживания. Даже незначительный дефект может привести к быстрому распространению коррозии. Однако бо́льшую часть работ можно сделать своими руками. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Артикул Диаметр штока, мм Диаметр корпуса, мм Высота корпуса (без учёта штока), мм Ход штока, мм
2101–2905402 2101–2905402–022101–2905402–04 (перед) 12 41 217 108
2101–2915402–02 2101–2915402–04 (зад) 12,5 41 306 183

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

ОСНОВНЫЕ И ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ КУЗОВА

Выделяют основные и дополнительные элементы кузова. К основным элементам относят:

  1. переднюю часть (передок);
  2. заднюю часть (задок);
  3. крылья;
  4. крышу;
  5. капот.

К дополнительным элементам кузова ВАЗ 2107 относятся зеркала, накладки (молдинги) и некоторые другие детали. Все они изготовлены из пластика, а не из металла.

Расположение основных узлов и агрегатов автомобиля

Подкапотное пространство автомобиля с карбюраторным двигателем: 1 — блок реле и предохранителей; 2 — терморегулятор; 3 — воздушный фильтр; 4 — крышка маслозаливной горловины; 5 — двигатель; 6 — главный тормозной цилиндр; 7 — вакуумный усилитель тормозов; 8 — бачок гидропривода тормозов; 9 — бачок гидропривода выключения сцепления; 10 — расширительный бачок системы охлаждения двигателя; 11 — блок управления ЭПХХ; 12 — бачок омывателя ветрового стекла; 13 — катушка зажигания; 14 — пробка радиатора; 15 — распределитель зажигания; 16 — указатель уровня масла в двигателе; 17 — электровентилятор радиатора; 18 — радиатор; 19 — аккумуляторная батарея

Подкапотное пространство автомобиля с впрысковым двигателем: 1 — блок реле и предохранителей; 2 — бачок омывателя ветрового стекла; 3 — ресивер; 4 — крышка маслозаливной горловины; 5 — двигатель; 6 — топливный фильтр; 7 — главный тормозной цилиндр; 8 — вакуумный усилитель тормозов; 9 — бачок гидропривода тормозов; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения двигателя; 12 — воздушный фильтр; 13 — пробка радиатора; 14 — катушка (модуль) зажигания; 15 — указатель уровня масла в двигателе; 16 — электровентилятор радиатора; 17 — радиатор; 18 — рукав подвода воздуха к корпусу дроссельной заслонки; 19 — корпус дроссельной заслонки; 20 — аккумуляторная батарея

Вид снизу автомобиля с карбюраторным двигателем: 1 — грязезащитный щиток; 2 — поддон картера двигателя; 3 — передняя подвеска; 4 — сцепление; 5 — коробка передач; 6 — карданная передача; 7 — система выпуска отработавших газов; 8 — задний мост

Источник

МОЛДИНГИ

Пластиковые накладки на пороги называют молдингами. Владельцы ВАЗ 2107 обычно устанавливают их самостоятельно. Сделать это довольно просто — не требуется особых навыков и специальных инструментов. Молдинги выполняют исключительно декоративные функции. Некоторые умельцы изготавливают их своими руками, сооружая нечто вроде обвеса. Однако гораздо проще подобрать готовые накладки в магазине или оставить штатные декоративные вставки.

Молдинги должны соответствовать ряду требований.

  • Молдинги не должны быть сделаны из очень жёсткого, такого как стеклопластик, материала. В противном случае они могут потрескаться.
  • Материал молдингов должен выдерживать температурные перепады и быть инертным к воздействию химических реагентов, которыми зимой посыпают дороги.
  • Желательно приобретать молдинги от известного производителя.
  • Между молдингом и порогом не должно оставаться щелей, иначе пороги могут подвергнуться коррозии.

Идеальным вариантом являются молдинги, изготовленные из ударостойкой синтетической смолы.


Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
