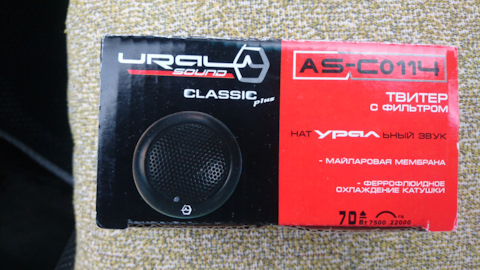

Всем Доброго Дня! Решился немного улучшить звук в машине середина 1 пара руби мидбас 1 пара Урал твитеры 1 пара Урал армада усилитель альфард ААВ.300.4 RCA делал сам


Еще к Дню рождения сделал себе подарок: новую магнитолку и динамики, но из-за ДТП и последующего ремонта инсталляцию пришлось немного отложить.И вот настал момент.Итак, магнитола AURA AMH-520BTИз…


Всем привет! долго ничего здесь не писал, дела идут хорошо, работа, ремонт, магазин, дом. Ниватор везде возит, радует.Вот и я решил его порадовать))) поборол всё-таки жабу и заказал ураловские подиум…

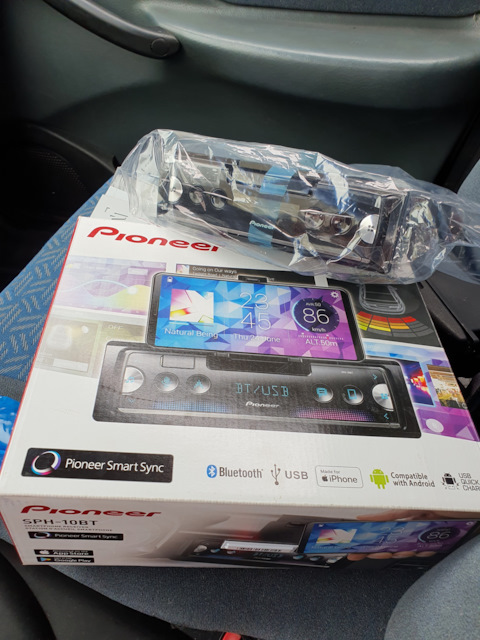

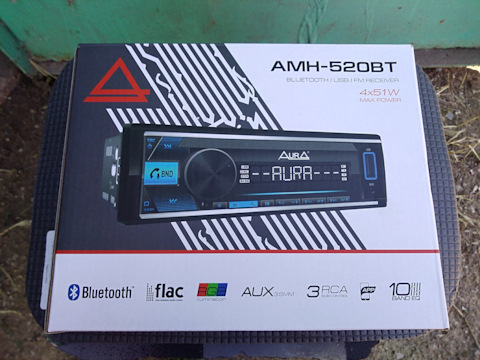

Пришло время выбрать магнитолу !Хотя как пришло, сломалась старая и я решил если брать то хорошую с заделом на будущее 🤔Тк есть планы собрать хорошую музыку в машине.И многие мне посоветовали фирму…

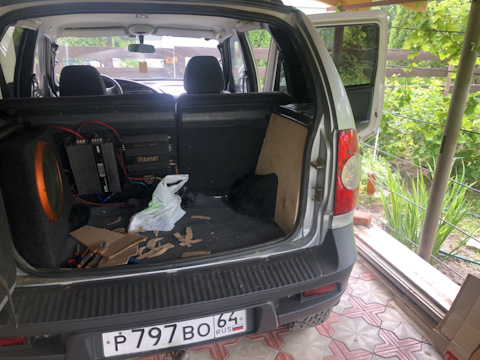

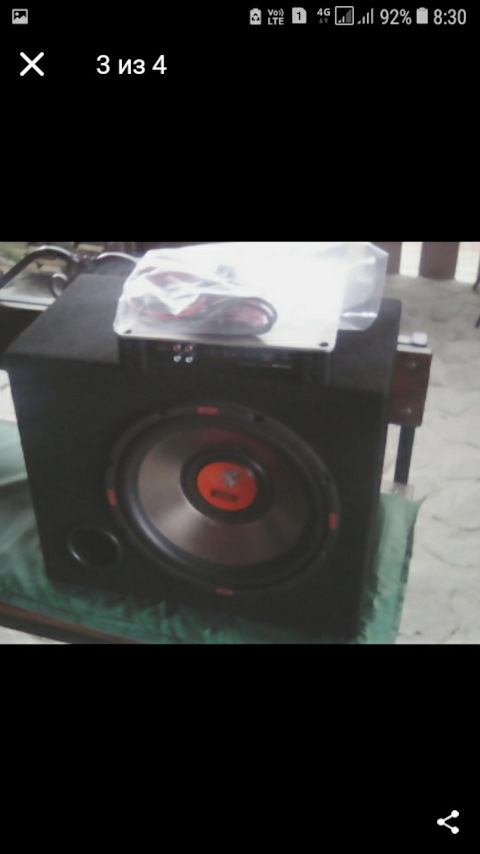

Так как у меня стоял саб во весь багажник, а в семье ожидается пополнение, было решено прикупить короб стелс и внедрить его в крыло. Так же прикупил фанеру и сделал фальшпол. Теперь весь шмурдяк лежит…

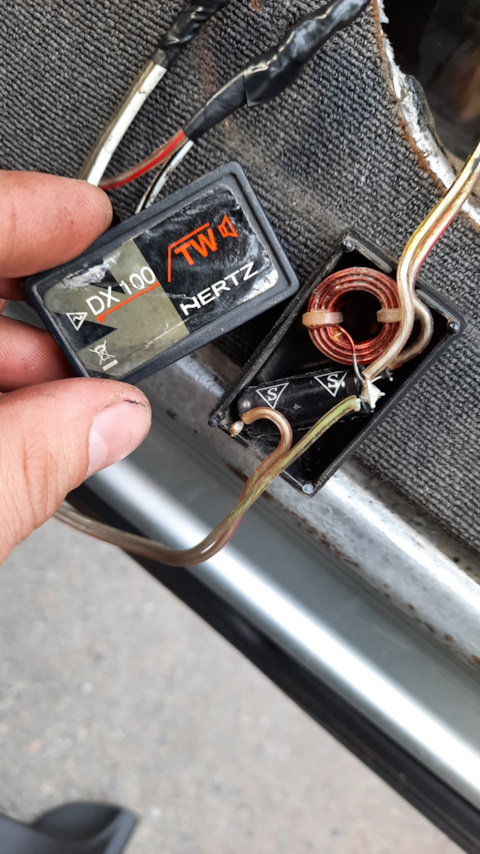

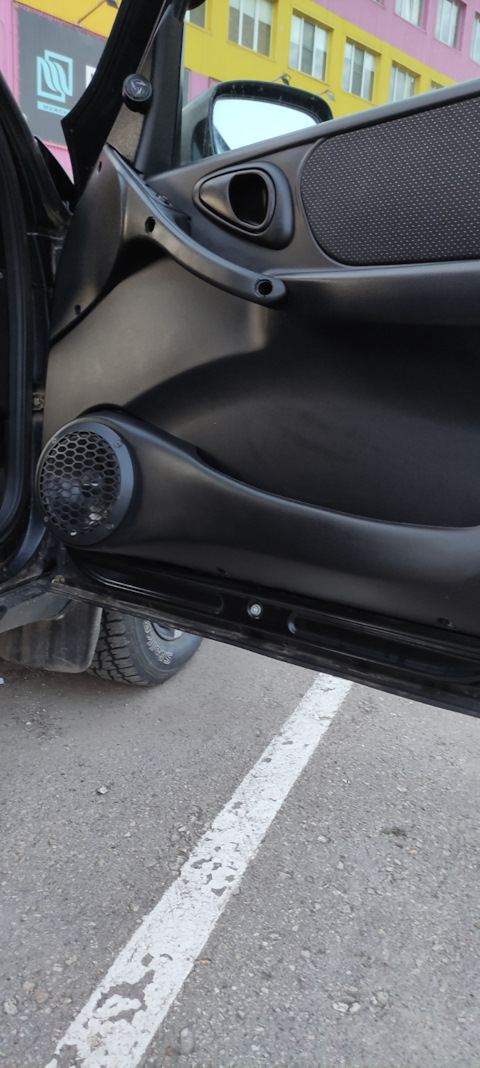

Поставил Pioneer 130mm в двери.ВЧ Hertz 16mm, через пасс кроссовер 2го порядка.В данный момент бюджета на автозвук нет, для озвучки закрытого салона вполне достаточно, на средней громкости звучит не…


С момента покупки Нивы меня бесило лишнее отверстие в декоративной заглушке крепления зеркала. Как бы мелочь но найти эту пластмассу по магазам так и не смог. Да можно заказать, но оч лень заморачиват…


Ну наконец-то, спустя три машины (Четырка, гольф и шевинива как раз таки) я собрал весь пазл автозвука который хотелось бы установить в машину, это мафон, саб, усилок и фронт из мидбаса и твитеров, та…

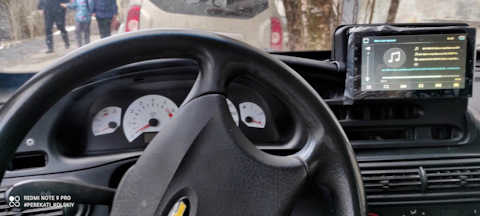

Вторая жизнь Chevrolet Niva! Установка 2DIN Android магнитолы в рамку от Шнивы LEM! ПерекатиКольскийПрикупил и установил Андроид магнитолу в свою Бестию. Теперь у меня есть и навигация и камера задн…


Ну вот проект завершен, делал в общем почти три месяца, вся аппаратура была куплена раньше. Начал еще когда на улице было холодно, поэтому все пилилось в доме, гаража теплого у меня пока нет. Генерато…

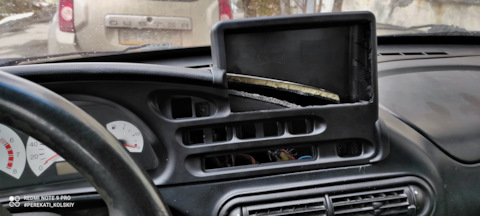

На досуге решил заморочиться и установить панель под магнитолу из поднебесной!В ней есть все что мне надо. ЮСБ есть, даже 2 штуки, камера заднего вида в комплекте, андроид для простоты установки прил…

Привет всем!Вот решили мы поставить на автомобиль музыку бате,так как при покупке перекуп решенил поставить неработающий магнитофон, наверное за рубль удалится гандон.Так какой вопрос хочу, чтобы…

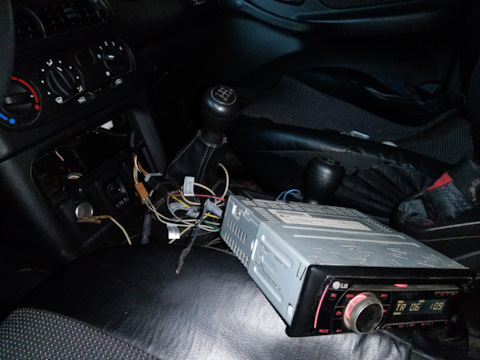

Здравствуйте.Установил сегодня старую магнитолу, которая раньше стояла на мерсе.https://www.drive2.ru/l/5227092/Музыка стоящая ранее была полностью подключена на скрутках. К тому же цвета прово…

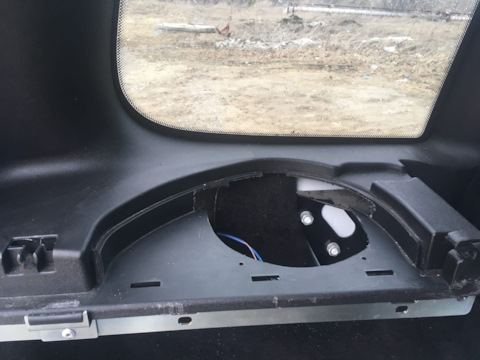

Доброго времени суток!Считаю неполноценным то, что сзади нет динамиков, а нет их там с завода. Напомню, что спереди стояли в штате 13-ые Уралы, которые были заменены на 16-тые Уралы АК-74. Не вижу см…

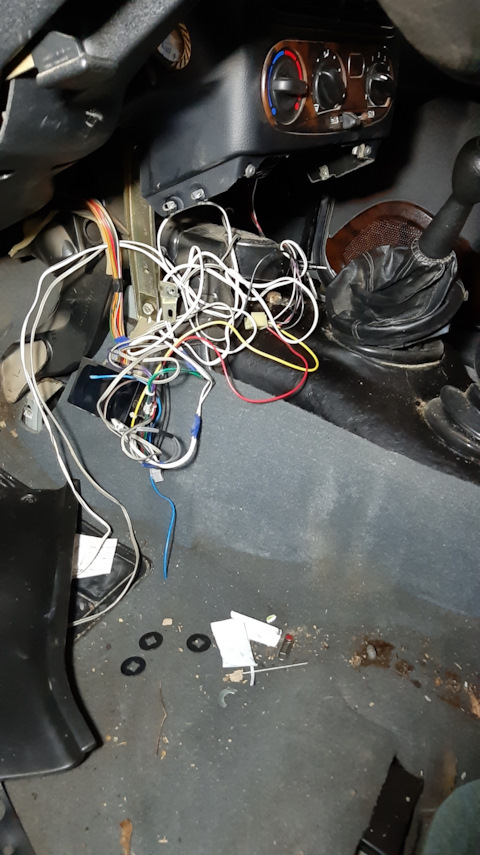

При покупке авто с рук, магнитолы не оказалось.Все же, по словам бывалых там есть разъемы для подключения, только хитрые работники АВТОВАЗ спрятали колодочки, поискав их приклеенными в уголке и питани…


Всем доброго времени суток. Весна на дворе, птички поют, а я по тихоньку готовлю машину к рыбному сезону. Поменял неспешно все тормоза, подтянул ручник, готовлюсь к замене ОЖ. Ну и пользуясь хорошей п…


Дошли у меня руки разобраться с музыкой в машине, заменить голову на более адекватную и динамики на вменяемые для получения в машине более качественного звука. Предыдущий владелец решил этот вопрос ве…

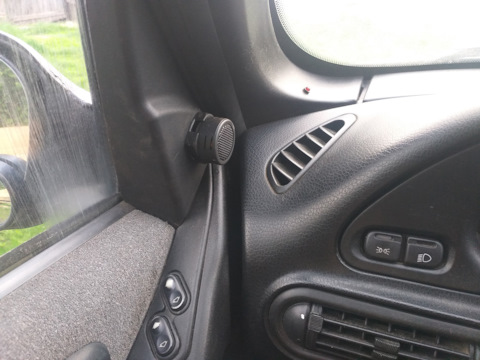

Решил поставить динамики “повеселее” чем 13 Panasonic))) ‘ . В наличии были 13 Ураловские Warhead -ы. Одни мидбасы ставить же не будешь, к ним в компанию приобрёл “пищалки” с фильтром)))) видео для пр…


Решил немного добавить громкости в авто, так как штатные динамики давно просились под замену. На смену им были приобретены динамики DL AUDIO BARRACUDA 200 и 165 и рупора прайд. Так же приобрёл накладн…


Слишком много места занимал лежа в багажнике, пусть с боку стоит. Лепить из стеклоткани не захотел.Думаю пока и так нормально.

Первая Предыдущие Следующие Последняя

Звуковое оборудование Нива Шевроле

К нашему (как и к вашему) сожалению, эта часть статьи будет достаточно краткой. По той простой причине, что никакого штатного звуковоспроизводящего оборудования (за исключением клаксона) в Шеви попросту нет. Производитель ограничился стандартной аудиоподготовкой машины для ее дальнейшей эксплуатации. И это скорее можно отнести к положительным качествам Шнивы. Ведь трудно было бы рассчитывать на качественный музыкальный аппарат при относительно низкой стоимости самого авто. Так что, Нива Шевроле — это, можно сказать, мечта для творческого автолюбителя.

Выбор функциональной магнитолы на Шевроле Нива

Что касается аудиоподготовки, то она включает в себя комплекс работ по прокладке проводов с необходимыми штекерами и разъемами и подготовке мест для крепления аудиокомпонентов (колонок), непосредственно посадочного места самой автомагнитолы, радиоантенны.

Лада 4×4 3D Росомаха на порталах › Бортжурнал › Установка 2 DIN магнитолы в Ниву


С момента приобретения и по сей день какая-либо магнитола в Нивасике отсутствовала, да и особой нужды в ней не было. Но что-то щелкнуло в моей голове, и созрел жуткий план — установить 2 din китайский мафон. Сказано — сделано. Был заказан данный экземпляр.


Основной задачей магнитолы, как это не странно, будет не воспроизведение музыки, а навигация, в том числе запись треков вылазок в леса и поля. И, так как есть возможность подключения камеры, присутствует желание опробовать прямые эфиры в инсте. Вести с полей так сказать.

Ну и к самой установке. Первым делом была приобретена новая центральная консоль, так как старая выглядела ужасно, имела кучу дополнительных отверстий, сделанных предыдущим владельцем.


Вторым этапом прикинул примерные габариты магнитолы и начал потихоньку убирать все лишнее.


Далее из бумаги был изготовлен макет кронштейнов для крепления.


И по этому лекалу изготовлены кронштейны из 1,5мм стали.


Совмещаем консоль и кронштейны вместе. Получилось довольно таки неплохо.


Вот тут то и встал вопрос о способе крепления магнитолы. Самым разумным в данной ситуации оказался вариант с имитацией шпилек в виде приваренных болтиков М5*25.


Ну и чтобы ничего не выпирало, были установлены проставочки из гаек


Изначально планировалось верхние части кронштейнов совокупить с консолью при помощи эпоксидки и стекловолокна. Но по итогу мозгового штурма решили все таки посадить так же на заклепки.


Конструкция оказалась довольно прочная, так что опасений о том, что мафон отвалится нет.

Итоги установки и подключения будут в одной из следующих записей.

Источник

Выбор магнитолы для подключения в автомобиле Нива Шевроле 2020

Первоочередным, конечно же, является определение стоимости и функциональности предполагаемой к установке магнитолы Шевроле Нива 2016. На современном рынке радиоаппаратуры сегодня можно найти устройство, которое удовлетворит любого человека по обоим из вышеназванных параметров. Следующее, на что нужно обратить внимание, это:

  • Типоразмер: 1 или 2 Дин. Он должен соответствовать посадочному месту для проигрывателя штатной установки, предусмотренному производителем авто. В противном случае следует озаботиться покупкой переходной рамки;

Выбор функциональной магнитолы на Шевроле Нива

  • Количество каналов для подключения динамиков;
  • Мощность оборудования на выходе;
  • Соответствие дизайна магнитолы и салона;
  • Функциональность, размер дисплея, наличие дополнительных возможностей (навигатор, камеры всех видов обзора и тому подобное), подбирается индивидуально.

Лада 2329 Монстрилла › Бортжурнал › ОБНОВЛЕНО Магнитола 2 дин в ниву #пазаватски #2DIN #Urban #нива


В общем сделал дело которое уже давно хотел, но как-то «все руки не доходили». Поставил 2 дин магнитофон, который пылился уже полгода, и крепления которые я смастерил уже месяц-два назад.
В общем смотрим:



Сколько не видел вариантов установки в ниву, все они очень «кастомные» слишком много рукоделия, и все это смотрится несколько чужеродно, выбивается из дизайна, в общем не #по_заводски. Наши ВАЗы прекрасны тем, что можно комбинировать ВСЕ! моторы, коробки, прочие детали, и конечно же электрику. Вписать 2дин магнитофон мне помогли кнопки от приоры. Причем так что зазоры остаются такие что их достаточно как раз для ходов этих кнопок. Выглядит все это на мой взгляд органично, закончено и не выбивается из общего дизайна панели. Ну и конечно же сами кнопки! — на ниве их много не бывает.
Кнопки по бокам магнитолы. Изначально думал сделать по 5шт. с каждой стороны. Но последняя пятая будет ниже уровня магнитолы. Я думал подплавить феном и выгнуть аккуратно пластик по периметру кнопки. Но на данный момент отказался от этой идеи и думаю остановиться на 8 кнопках. снизу уголочек подклею моим любимым тюнинг материалом — пластиком от коробки ДВД диска))) Кстати есть мысль в этих маленьких кусочках сделать USB порты для зарядки, но пока я думаю это уже излишне.


Вот на этапе сборки и подгонки.
Крепления у меня металлические — просто первые попавшиеся пластины, одна кусок — обрезок забора с дачи, вторая вообще нашел пластинку на дороге. Вырезал ножницами по металлу, выгибал пассатижами (видны на фото) и дремелем выпиливал прямоугольники под гнезда кнопок. Крепятся мои пластины к корпусу магнитолы, как бы образуя одно целое — пластина, магнитофон, пластина. А затем к заводским креплениям на панели, т.е. панель я не сверлил. Сверху к тем отверстиям за которые держался воздуховод, а снизу к двум отверстиям за которые держались ползунки печки. Так что все просто, никакого секрета нет.

Сделано таким образом что «Борода» снимается так же как штатно. При снятии магнитофон и кнопки остаются на панели.


Да, компоновка получилась конечно очень плотной, ну так и на дворе 21 век)


А вот вечером с подсветкой.
Как видите справа две кнопки без рисунка. Это две кнопки, первая подсветка кузова, она нужна с рисунком «освещение» и вторая задние ПТФ с соответствующим символом. Заводских таких кнопок 995 не бывает, но сейчас не проблема сделать любой рисунок на заказ, чем мне и нужно будет этим заняться.


Все функции родных кнопок-переключателей перенесены наверх, а прежнее место кнопок, используется под управление печкой.


Ползунки управления отопителем в центре это соответствующая часть от панели ВАЗ 2105, кат. номер 2105-5325059 обточенная так чтобы входила в нивабороду, а также заглушки с символами 2105-5325144-01, 2105-5325146-01. От ВАЗ 2105 же и сам блок ползунков/рычагов отопителя 2105-8109020.
Слева от ползунков кнопка печки заменена на переключатель от гранта ФЛ, кат. номер 8450100894.


Только с одним нюансом, у гранты подсветка белая, а поскольку основной ансамбль составляют приорокнопки, то я взял основание от калино переключателя отопителя с зеленой подсветкой как на приоре и на него переставил саму грантокрутилку. Теперь подсветка вся одного тона. Чтобы закрыть лишние отверстия вокруг переключателя использован мой любимый тюнинг материал — вырезанный ножницами по форме пластик от обложки DVD диска.
Кнопка света, габариты/ближний заменены на реле автосвета, который выключается этой самой кнопкой автосвета, справа самая верхняя. Т.е. автосвет включен по умолчанию. А если надо отключить жмешь кнопку и включаются габариты вручную, и загорается индикатор на кнопке, что автосвет отключен. Дополню что у меня стоят ДХО, которые включаются при снятии с ручника и выключаются при включении габаритов. Таким образом все интуитивно понятно и функционально. Гитара у меня почему-то трехходовая, т.е. три положения выкл, ближний, дальний, машина с ней досталась, хотя вроде как должна быть двух ходовая. Т.е. фары могу выключить когда захочу.

Автосвет — очень удобно, у меня был на 21103 и на иномарках. Удобно не только то что с наступлением темноты включается, а также и то что при въезде в тоннель ближний включается сам.

Источник

Установка магнитолы в Шевроле Нива

В установке нового штатного проигрывателя в Шниву 2020 нет ничего сложного, справиться с этим может любой автолюбитель, не имеющий предыдущего опыта подобных установок. На наш взгляд, наверное, более сложным будет выбрать магнитолу и обнаружить, где спрятана смотанная в клубок проводка с разъемом для подключения проигрывателя.

Изначально место установки магнитолы закрыто пластиковой заглушкой. Отсоединить ее не составит большого труда, таким образом освободив гнездо. Получив доступ к внутреннему пространству под торпедой авто, находим необходимые для подключения провода. Здесь все зависит от вашего везения.

Выбор функциональной магнитолы на Шевроле Нива

По правилам они должны быть перемотаны скотчем!!! (это Россия!) и закреплены на боковой стойке. Но, как показывает практика, нередко сборщики не утруждают себя этим, и провода в свободном положении разбросаны по всему подпанельному пространству. И для того чтобы их выудить и собрать вместе, потребуется какое-то (значительное) время. За это вы будете вознаграждены евроразъемами на их окончании, подходящими для всех моделей современного штатного звукового оборудования.

Вытащив и размотав их, производим подключение аппарата согласно распиновке (об этом чуть позже) и запускаем магнитолу в работу в тестовом режиме. Убедившись в исправности подключения и проводки, устанавливаем… салазки для проигрывателя. В Шевроле Нива 2020 их нет. Сделать это, опять же, легко. Салазки есть у каждого гаджета. Таким образом, просто снимаем их с магнитолы и вставляем в открытое гнездо, после чего закрепляем, отогнув в стороны расположенные на них стальные упоры. Устанавливаем уже подключенную магнитолу и наслаждаемся музыкой.

Установка динамиков, магнитолы, автосигнализации и шумоизоляция дверей на автомобиле ВАЗ Нива 2121

Модераторы: владимир55 , Sash , слава н , Shade. Русская поддержка phpBB. Конфиденциальность Правила. Штатные место для динамиков на Всякие электро-электронные нештатности бортовые компутеры, подогревы, сигнализации, музыки и тд. Есть вопрос:хочу в крока поставить музыку. Сразу скажу, что к звуку совершенно непритязателен. Полжизни отработал в студии звукозаписи, поэтому наивно надеяться, что услышу в автомобиле то же самое, что и на профессиональной акустике за много-много очень много зелёных американских денег. Так вот, сзади видел «штатные» места для динамиков, но это сзади, а спереди куда они вставляются?

Порядок демонтажа и установки новых автомагнитол на 2121

Как отмечалось, для пользователя, который сам хочет установить новую медиасистему, подойдет вариант, не требующий специфического демонтажа. Достаточно открыть пластиковые клипсы, вытянуть автомагнитолу, отключить разъемы и в обратном порядке по инструкции установить новую модель. Обычно используется переходной разъем, чтобы перейти на нужную распиновку.

Подключение магнитолы Шевроле Нива

Подключить магнитолу Нива Шевроле не менее просто, чем установить. Внимательно изучаем эксплуатационную инструкцию изготовителя проигрывателя и самого автомобиля. Ориентируясь на их рекомендации, производим подключение. Все, что необходимо при данной работе, – это ваша внимательность и аккуратность.

Выбор функциональной магнитолы на Шевроле Нива

Распиновка

Предлагаем вашему вниманию распиновку стандартного двухсекционного ISO-разъема для установки ММС в Шевроле Нива 2016.

  • Провод желтого цвета – постоянное питание +12 В;
  • Синий провод – питание антенны (12В);
  • Красный – питание АСС (замок зажигания);
  • Черный провод – масса;
  • Фиолетовый – плюс правой задней колонки;
  • Черно-фиолетовый – минус правой задней колонки;
  • Серый – правый передний динамик, плюс;
  • Серо-черный – правый передний, минус;
  • Белый провод – левый передний плюс;

Выбор функциональной магнитолы на Шевроле Нива

  • Бело-черный – левый передний динамик, минус;
  • Зеленый – левый задний, плюс;
  • Черно-зеленый – левый задний динамик, минус.

Видео о том, как установить магнитолу в Шевроле Нива.

Что делать снаружи?

Шумоизоляция «Шеви-Нивы» или других модификаций будет неполной, если игнорировать обработку внешней части днища. Это обусловлено тем, что через этот элемент проходят разнообразные звуки и шумы, включая вибрацию трансмиссионного узла, работу глушителя, попадание дорожных камней.

Указанная часть машины обрабатывается путем стандартного накладывания слоев материала либо нанесения жидкой шумовой изоляции. В любом случае потребуется эстакада или гаражная яма.

Этапы работ:

  1. Поверхность донной части авто отмывают направленной струей воды под давлением.
  2. После высыхания, проводят обезжиривание.
  3. Далее наклеивают подготовленные куски материалов, согласно инструкции, либо распыляют жидкую «шумку».
  4. Второй вариант предпочтительнее по той причине, что его легче наносить в труднодоступные места, да и срок службы больше.
  5. Кроме того, жидкий состав существенно легче листовых компонентов, хоть и дороже. При этом цена однозначно окупится итоговым качеством.

А еще интересно: Новая Нива LADA 4х4 Vision

После правильной обработки всех частей автомобиля, исчезнет слышимость шелеста шин, стука камешков, работы трансмиссии и двигателя. Пластиковые подкрылки, при их наличии, проклеивают по внутреннему контуру шумовым отражателем типа «Сплен».

Особенности выбора магнитол для Нивы и Шеви

После того как Нива стала выпускаться под брендом Шевроле, она полноценно вошла в рейтинг лучших бюджетных внедорожников, которые находятся в центре внимания производителей. Это повлекло появление различной электронной периферии зарубежного производства.


Магнитола на Ниву 1 din

Магнитолы для Нивы представлены следующими конфигурациями:

  • 1 din – стандартные медиасистемы старого образца, рассчитанные на проигрывание звуковых треков, в отдельных случаях поддерживается парктроник и другое совместимое оборудование;
  • 2 дин – магнитолы с навигацией и сенсорным экраном без поддержки интернета;
  • 2 дин с навигацией и интернетом – данные устройства сопоставимы по производительности со смартфонами и планшетами и позволяют подключить 3G/4G модем, обеспечивая одновременный доступ к мультимедийному контенту.


Магнитола 2 дин

Все три конфигурации для НИВЫ значительно отличаются по стоимости. Обратим при этом внимание, что даже при условии, что новая Нива – это Шевроле, все равно установка полнофункциональной версии автомагнитолы не всегда оправдана из-за «народного» формата машины. Например, для 21214М, по мнению многих водителей, большая часть функциональности им не нужно. Вполне достаточно навигационной версии с качественным сенсорным экраном, некоторые модели позволяют получить Hi-Fi звук и HD-видео.


Магнитолы 1 din и 2 din
